Как подключить датчик движения к лампочке: приборы, схемы, монтаж

Человек — разумное существо, любящее комфорт во всем. Поэтому если есть возможность создать его, то он такой шанс не упускает. Причем даже в том случае, когда для достижения цели приходится изрядно потрудиться. В последнее время становятся суперпопулярными системы «Умный дом», в которые в обязательном порядке входят приборы, контролирующие освещение. Для автоматизации включения и выключения светильников, находящихся в подъездах, квартирах, перед входом в дом или в коридоре, сейчас используются датчики движения. Такие же приборы становятся неотъемлемой частью охранных систем, применяются в магазинах для «пущего удобства» — для открывания дверей перед покупателями. Данные устройства обещают «два в одном» — максимальный комфорт и экономию электроэнергии, поэтому многие хотели бы узнать, как подключить датчик движения к лампочке. Как и у всякой работы, у этой операции есть особенности, схемы и требования.

Датчик движения: принцип действия

Датчик движения, или ДД — почти неотъемлемая часть системы «Умный дом», однако его можно использовать и отдельно. Это прибор, реагирующий на присутствие человека (или животного). Главной задачей этого детектора, как и любого другого, является управление электрической сетью. Работать он может с активной или активно-индуктивной нагрузкой.

Когда в зоне контроля прибора, имеющего в составе фотоэлемент, обнаруживается движение, устройство сначала проверяет уровень освещенности. Если этот параметр ниже заданного значения, то датчик включает осветительный прибор. Порог срабатывания датчика движения владельцы устанавливают регулятором: его диапазон — 3-2000 Лк (10-2000 Лк).

Сенсоры ИК, чаще применяющиеся в бытовых условиях, улавливают колебания электромагнитных волн в инфракрасном спектре. Время, через которое происходит срабатывание, как и его порог, тоже самостоятельно настраивается владельцами. Выдержка прибора зависит от модели. Она может составлять от 10 секунд до 15 минут. Небольшая погрешность допускается.

Требования к месту установки

Перед изучением вопроса о том, как подключить датчик движения к лампочке, надо решить другой: как найти оптимальное место для устройства. От этого, как и от корректно выбранной схемы подключения, зависит работа датчика в дальнейшем. Многое зависит от угла захвата прибора, однако любой сенсор должен быть установлен так, чтобы зона его действия покрывала большее количество мест появления человека.

Правила монтажа

При одном входе в комнату датчик устанавливают напротив него. Если дверей, ведущих в помещение две, то оптимально размещение устройства на потолке, но для такого монтажа подойдет только прибор с максимальным углом охвата — 360°. Но и это еще не все, поскольку существует еще несколько правил.

Владельцам надо проследить за тем, чтобы в рабочей зоне сенсора не было приборов, использующих электромагнитное излучение. В противном случае помехи неизбежны.
Около устройства не должны быть установлены, вентиляторы, системы климат-контроля. Радиаторы отопления, другие источники тепла также не лучшие соседи для детектора.
Совершенно не допустим прямой солнечный свет, падающий на прибор. Если есть окно, то важно настроить устройство так, чтобы оно включало свет только в темное время суток.
Лампы накаливания в зоне действия детектора устанавливать не рекомендуется, так как датчик может среагировать на изменение ее температуры.
В радиус действия датчика движения не должны попадать какие-либо крупные объекты (например, массивная мебель), которые могут помешать обзору.

Высота установки сенсоров — 2,5-4 м. Этот параметр может немного отличаться у разных моделей. Датчики, обнаруживающие присутствие, более чувствительны к движению поперек зоны наблюдения, а также к вибрациям.

Другие обязательные условия

Существуют ограничения, касающиеся суммарной мощности осветительных приборов. Для обычных ламп накаливания пределом являются 1200 Вт, для люминесцентных — 600 Вт. Температура также влияет на чувствительность детекторов. Оптимальный режим — обычный «комнатный показатель», чаще не превышающий 20°, но приборы могут работать при температуре от -20° до 40°. Соблюдение этих рекомендаций позволит избежать двух противоположных проблем — ложного срабатывания и, наоборот, несрабатывания.

Для квартир и домов, в которых живут домашние питомцы, есть два вариант решения «блуждающего объекта». Их владельцы могут отрегулировать чувствительность датчика (или положение линзы), предусмотрительно установив минимальное значение для срабатывания. Второй вариант — покупка детектора, «по умолчанию» не реагирующего на движение «недообъектов», весящих менее 10-25 кг.

Как выбрать оптимальный датчик?

Перед рассмотрением вопроса о том, подключить датчик движения к лампочке, надо его приобрести. И в этом иногда заключается главная проблема. Оснащение датчиками квартиры или дома, подсобных помещений или двора — задача, которая кажется простой только на первый взгляд. Ассортимент таких устройств довольно широк, причем все они имеют достоинства, недостатки, свои особенности и разные способы установки. Поэтому будущим владельцам приходится решать сразу несколько вопросов.

Место размещения

Для работы в зданиях покупают внутренние устройства, которые предназначены для работы в нормальных условиях — без температурных перепадов, повышенной влажности и пыли. Для монтажа вне помещения прибор должен иметь защиту от воздействия внешних факторов. Как правило, таким «зорким» детекторам необходим больший радиус обнаружения.

Тип устройства, дополнительные функции

После определения места монтажа выбирают тип детектора движения. Инфракрасные устройства относятся к универсальным изделиям. Они могут функционировать как в помещениях, так и вне их. Акустические модели — оптимальный выбор для участков, где редкое появление визитеров сопровождают звуки — хлопки, стук двери.

Длинные коридоры, помещения сложной конфигурации — повод для покупки ультразвуковых или микроволновых датчиков. Комбинированные устройства сочетают свойства нескольких типов устройств. Их плюсы — надежность, минимальное количество ложных срабатываний. Считается, что самый нежелательный вариант — ультразвуковые сенсоры. По крайней мере, для семей, в которых живут питомцы с чувствительными ушами.

Лучше заранее узнать и о дополнительных функциях. Об одной из них уже упоминалось. Если в доме «благоденствуют» (путешествуют по ночам) животные, то защита от ложных срабатываний обязательна. Когда прибор имеет подвижный элемент, его рекомендуют направлять «на плечи» людей. Говорят, что в этом случае «скитания» домашних питомцев остаются незамеченными.

Задержка отключения необходима относительно большим помещениям, иначе хозяевам грозит «прогулка во тьме». Встроенный датчик освещенности не даст светильникам включиться, если в помещении еще недостаточно темно.

Варианты подключения

Выбор способа зависит от того, что именно нужно владельцам дома или квартиры. Существует три возможных сценария подключения.

Независимое включение: или датчиком, или выключателем. В этом случае у владельцев будет возможность пользоваться сенсором и обходиться без него, когда в этом возникает необходимость.
Датчик, который можно отключать на определенный период. Это может быть удобно, если свет нередко включается жильцами в светлое время суток.

Универсальное решение — комбинация способов. Это автоматический режим вкупе с принудительным включением/выключением света. Этот вариант совмещает оба предыдущих. Кроме того, возможно подключение детекторов параллельно. Этот решение, оптимальное для длинных коридоров, в которые выходят несколько дверей.

Угол обзора, дальность действия

Углы обзора определяет количество входов в комнату или путей к объекту. Чем их меньше, тем меньший угол требуется прибору. Для помещений с несколькими дверями, для открытых пространств оптимальны модели, имеющие углы обзора по горизонтали 180-360°. Если в комнате всего одна входная дверь, то узкого сектора (110-180°) охвата вполне достаточно.

Углы обзора по вертикали значительно меньше — 15-20°. Дальность действия устройства также зависит от масштабов подконтрольной площади. Для монтажа внутренних моделей их «сильная дальнозоркость» — требование явно лишнее. Для комнат будет достаточно детектора, способного распознать движение с дистанции 7 метров.

Защита от неблагоприятных условий

В первую очередь, речь идет о мокрых помещениях и улице. Для комнат с нормальной влажностью можно приобретать приборы с классом защиты IP20. Устройствам, которые будут монтироваться на крыльце, беседке, террасе, необходим более высокий уровень — IP 33.

Детекторы, предназначенные для работы в ванных и санузлах, обязаны иметь класс защиты IP 44. Такие же, максимально безопасные устройства устанавливают на открытой местности, но дополнительно их советуют защищать козырьком.

Способ монтажа

Модели датчиков бывают корпусными, которые выбирают для монтажа на стенах или потолке, и встраиваемыми. Последние приборы имеют маленькие размеры, но отличаются высокой ценой. По этим причинам данные детекторы движения имеют свою «нишу»: их приобретают для организации охранных систем.

Определение нагрузки

Один датчик может подключаться к нескольким приборам, поэтому в данном случае важно соблюдать обязательное условие: их суммарная мощность не должна быть выше лимита, указанного производителем устройства. В большей степени это касается систем уличного освещения, куда входят более мощные источники света.

Как подключить датчик движения к лампочке?

Ответ на этот вопрос зависит от разновидности сенсоров, от места монтажа, от схемы подключения. Перед тем как подключить датчик движения к лампочке, надо решить, как именно это лучше сделать. Вариантов существует несколько, но сначала рекомендуют отключить электричество, а сам прибор разобрать. Заднюю панель сенсора снимают с помощью отвертки. За ней обнаруживают колодку для присоединения проводов.

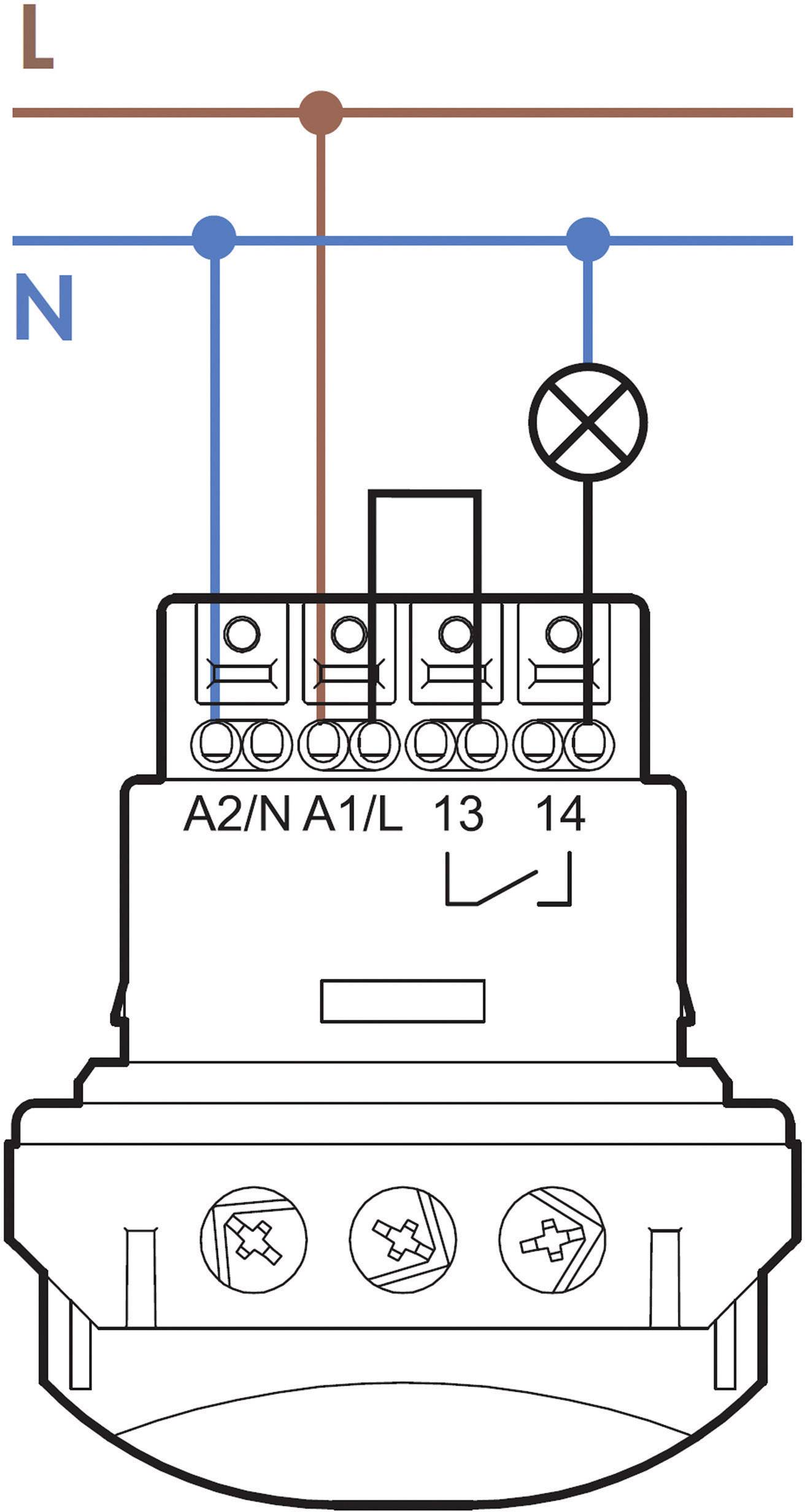

Все контакты внутри устройства обозначены: N — нейтраль (ноль), L — фаза, а L со стрелкой (либо A) — клемма, предназначенная для соединения с осветительным прибором. Схема подключения конкретного датчика производителем тоже предусмотрена. Она находится либо на его корпусе, на тыльной стороне, либо присутствует в инструкции. Поэтому владельцам остается лишь следовать ей, или выбрать лучший способ подсоединения. Разные схемы подключения, включение в них дополнительных приборов позволит расширить функциональность, увеличить площадь контролируемой зоны, получить возможность управлять группой без участия сенсора, если это условие необходимо.

Схемы: трехпроводная и двухпроводная

Все недорогие сенсоры, предназначенные для установки в квартирах и частных домах, можно разделить на 2 вида — двух- и трехпроводные. Первая схема аналогична той, по которой подключают стандартный включатель.

Вторая подразумевает присутствие нулевого провода. Недостаток обоих вариантов — невозможность добавить дополнительное устройство, которое даст возможность включить или выключить свет принудительно.

Подключение датчика в обход выключателя

Это самый простой ответ на вопрос, как подключить датчик движения к лампочке, поскольку здесь никаких иных приборов не предусматривается. В этом случае, если в зоне действия детектора появится движущийся объект, то он сработает — самостоятельно включит осветительный прибор. Плюс способа — несложность работы, так как не нужны дополнительные манипуляции с распределительной коробкой.

Данный вариант — лучшее решение для тех мест, где хозяева не остаются на долгое время. Например, для крыльца, лестничной площадки, кладовой и т. п. Датчик движения будет включать свет, который будет гореть, пока в зоне есть движение. Через некоторое время после ухода людей он выключится. Способ удобен, поскольку никаких дополнительных действий от хозяев не требуется, а это важно, если заняты руки.

Подключить прибор напрямую очень просто. От клеммы L ведут провод к фазе, от N — к нейтрали осветительного прибора, а от L со стрелкой (A) – к фазе лампочки. Если работы ведут на придомовой территории, то, как правило, устанавливают несколько детекторов — два или более. Их клеммы подключают параллельно, а потом подводят к осветительному прибору.

Подключение детектора движения через выключатель

Данный вариант немного сложнее, однако в некоторых случаях именно он считается оптимальным выбором. Например, такая схема становится единственно возможным выбором для кухонь. Когда хозяева приходят в помещение, осветительный прибор включается, однако после того, как хозяева сели за стол, и перестали двигаться, детектор попросту свет выключает. Удобством такую работу приборов назвать трудно, поэтому положение спасает только присутствие в цепи трехпозиционного выключателя. Помимо кухонь данную схему используют для ванных, санузлов и туалетов.

В этом случае действуют таким образом:

Сначала от клеммы N нулевой проводник проводят в распределительную коробку. Там делают разводку на лампочку.
От L фазу подводят к выключателю, где его подключают к средней клемме, которая отводится для «самостоятельной» работы детектора.
Клемму A датчика соединяют с фазой осветительного прибора. Потом соединяют лампочку и выключатель: провод подводят к клемме, соответствующей верхнему положению клавиши.

Присутствие выключателя даст возможность самостоятельно включать освещение. Нижнее положение клавиши обеспечит его отключение без помощи детектора движения.

Фиксация датчика и его настройка

После завершения монтажа по выбранной схеме, корпус прибора собирают, затем его крепят на потолке или стене. Для этого в основании просверливают отверстия, вставляют в них дюбели, затем прибор прикручивают саморезами. При поворотном корпусе прибор разворачивают так, чтобы он максимально охватывал зону действия.

Потом переходят к настройке детектора движения. У стандартных моделей предусматривается всего 2 регулятора: времени (TIME) свечения лампы и чувствительности (SENS) срабатывания датчика. Более функциональные модели, оснащенные фотоэлементом (фотореле), позволяют настраивать уровень освещенности (LUX), при которой детектор будет включать светильники. Комбинированные устройства могут иметь встроенные микрофоны. В таких моделях есть регулятор их чувствительности (MIC).

Однако даже два регулятора дают возможность без проблем настроить приборы для любых условий работы. Большой разницы в регулировке детекторов разных видов (и производителей) нет. В любом случае операцию проводят при выключенном освещении.

Регулятор чувствительности поворачивают по часовой стрелке до упора. Регулятор времени, наоборот, — против часовой стрелки, тоже до предела.
Спустя несколько минут переходят к проверке. Помещение покидают, затем в него возвращаются. В идеале период времени между тестами должен быть более 5-10 секунд.
После тестирования настраивают время срабатывания и чувствительность датчика движения. Длительность свечения выбирается хозяевами: диапазон широк — от 10 секунд до 4 минут. Как правило, эта операция занимает некоторое время, необходимое для проверки выбранного режима и его последующей корректировки.

Инструкции к приборам включают подробное руководство, помогающее относительно быстро и корректно настроить приборы. Поэтому любые владельцы справятся с задачей: как подключения, монтажа, так и настройки детекторов.

Возможные проблемы

К сожалению, не все и не у всех проходит гладко. Иногда хозяева сталкиваются с неполадками из-за неправильно выполненной работы, не совсем корректного монтажа и т. д.

Ложные срабатывания. Они возможны в нескольких случаях. Как правило, такие неприятности вызваны неправильным расположением приборов, которые вынужденно реагируют на источники тепла, на листву деревьев или на другие случайные факторы.
Реагирование — включение светильников — безо всяких причин. Причиной может послужить свет другого источника, если он направлен на фотореле, лампа накаливания, которая остывает не сразу. Кроме того, датчики могут «ловить» ИК волны.
Воздушные потоки. Инфракрасные сенсоры способны улавливать не только блики, но и потоки воздуха, поэтому не рекомендуется их установка в местах потенциальных сквозняков, на тех открытых участках придомовой территории, где сильный ветер скорее правило, чем исключение.
Возникновение проблем из-за неправильной установки. В этом случае речь идет о монтаже датчика, предназначенного для установки на потолке, на стене, или наоборот. Причина — разный угол обзора таких устройств, поэтому некорректная работа — последствие, которого можно ожидать, если хозяева проигнорировали инструкцию производителя.

Как подключить датчик движения к лампочке, чтобы при его эксплуатации не столкнуться с проблемами? В этом случае нужно правильно подобрать контролирующий прибор и схему, соблюсти все требования к месту, подключению в сеть и установке. Чтобы знать, по какому сценарию проходит такая работа, лучше посмотреть «наглядное видео»:

Видео загружается…

Схема подключения датчика движения. Как подключить датчик движения своими руками

Выполнить подключение датчика движения на практике отказывается не сложнее, чем подключить самый обыкновенный выключатель. И в том, и в другом случае элемент либо замыкает, либо же размыкает электрическую цепь, поэтому схема подключения датчика движения ничем не отличается от подключения через выключатель.

В случае необходимости постоянной работы светильника при условии полного отсутствия какого-либо перемещения, в состав схемы может быть включен выключатель путем параллельного его подключения к датчику движения.

Благодаря этому при включении выключателя лампа освещения будет подключена по другой цепи в обход датчика, тогда как при отключенном выключателе контроль над состоянием освещения целиком и полностью вернется к датчику движения.

Нередко возникают ситуации, когда специфика помещения делает физически невозможным охват всей площади помещения средствами лишь одного устройства.

Так, если ограничиться установкой одним датчиком движения в изогнутом коридоре, он не будет срабатывать тогда, когда человек будет передвигаться за изгибом.

В подобных случаях используется такая схема подключения датчика движения, когда несколько устройств подключаются друг к другу параллельно.

Иначе говоря, фаза с нулем отдельно и без прерываний подается на каждый из датчиков, после чего осуществляется подсоединение всех их выходов к освещению. В результате этого срабатывание любого из датчиков замыкает цепь, подавая рабочее напряжение на контакты светильника.

Заметка: При таком подключении важно понимать, что оба датчика движения должны подключаться от одной и той же фазы, а не от разных фаз, иначе возникнет междуфазное короткое замыкание.

Кроме того, технические условия и особенности планировки помещения также оказывают непосредственное влияние на подключение.

Устанавливать смонтированный датчик нужно таким образом, чтобы он получал как можно больший угол обзора на предполагаемые зоны вторжения, причем последние не должны экранировать элементы интерьера, а также проемы дверей и окон.

Датчики движения характеризуются средним значением номинальной мощности на уровне 500-1000 Вт. Это выступает ограничением для их использования в условиях большой нагрузки.

При возникновении необходимости в подключении через датчики сразу нескольких мощных ламп лучшим решением станет использование магнитного пускателя.

В завершение – рекомендации относительно установки:

• в зону видимости устройства, устанавливаемого на улице, не должны попадать объекты, излучающие свет или тепло. Не устанавливайте датчик вблизи деревьев и кустов, которые наверняка будут препятствовать правильному выявлению движения;

• принимайте во внимание и старайтесь сводить к минимуму возможное воздействие электромагнитных излучений, которые могут отразиться на ложных срабатываниях устройства;

• устройство следует направлять непосредственно на ту зону, выявление движения в которой должно служить сигналом для включения света;

• поддерживайте датчик в чистоте, поскольку загрязнение отрицательно сказывается на радиусе действия и качестве работы устройства.

Похожие материалы на сайте:

Освещение в ванной комнате

Часто перегорают лампочки

Как подключить люстру

Добавить комментарий

Как сделать ночник с датчиком движения своими руками

Этот хитрый лайфхак избавит вас от ушибленных пальцев посреди ночи.

По

Голос Креатив

10 июля 2018 г., 15:03 по восточному поясному времени

Поделитесь этой историей

Этот рекламный контент был создан при сотрудничестве Vox Creative и нашего спонсора без участия редакции Vox Media.

Это четвертый эпизод в нашей шестисерийной видео-серии, в которой Боб Клагетт из I Like to Make Stuff берет на себя домашние проекты DIY, вдохновленные особенностями нового Ford F-150 .

Вы знаете правило: вы просыпаетесь посреди ночи, чтобы выпить стакан воды или сходить в туалет. Но есть ли что-нибудь более сбивающее с толку, чем спотыкаться в кромешной тьме? Установив светодиодные фонари с датчиком движения под основание вашей кровати, вы избежите этой проблемы с этим проектом «сделай сам». Освещение достаточно яркое, чтобы помочь вам найти дорогу, но достаточно незаметное, чтобы не беспокоить вашего партнера и не мешать вам снова уснуть. Это идеальный лайфхак для молодых родителей, комнат в общежитии, партнеров с разным графиком и всех, кто ищет разумное и простое улучшение своего сна. Этот проект «сделай сам» был вдохновлен светодиодным освещением коробки в Ford F-150, которое позволяет легко перемещать оборудование в грузовике и из него даже в темноте.

Готовы сделать свой собственный ночник с датчиком движения? Посмотрите видео выше и следуйте этим простым шагам.

Вам понадобится:

Светодиодные ленты
Пульт RGB (дополнительно)
Датчик движения

Шаг 1. Отрежьте светодиодные ленты по размеру кровати

Возьмите рулон светодиодных лент достаточной длины, чтобы поместиться по периметру вашей кровати. Разрежьте полоску только в точках, отмеченных ножницами, что показывает, что резать безопасно.

Шаг 2: Прикрепите полосы под кроватью

Снимите защитную ленту и прикрепите светодиодные фонари под кроватью. Некоторые светодиодные ленты бывают разных цветов. Если вы используете разноцветную полоску, используйте пульт дистанционного управления RGB, чтобы выбрать цвет, с которым вы хотите просыпаться перед сном.

Шаг 3: Подключите светодиоды и датчик движения

Подключите светодиоды к датчику движения, а затем подключите датчик движения к розетке.

Шаг 4. Установите или разместите датчик движения

Разместите датчик движения в нужном месте комнаты. Лучшее место, вероятно, на полу под кроватью или на тумбочке.

Всего за несколько простых шагов у вас есть собственный ночник с датчиком движения! Оставайтесь с нами, чтобы не пропустить новые эпизоды DIY, вдохновленные Ford F-150.

Из Обузданного
6
- Как построить сборный умный дом с нуля
- Сборный умный дом на солнечной энергии по проекту
- Внутри сборного дома, оснащенного технологией умного дома
- Как обезопасить умный дом
- Проектирование «умного дома» для удобных развлечений
- Куда ведет «дом будущего»
С грани
6
- Что такое Дом будущего?
- Почему солнечная энергия может стать источником энергии для дома будущего
- Дом будущего — вызов безопасности
- Подключить Дом Будущего очень сложно
- Дом будущего предложит завораживающие развлечения
- Будущее дома будущего
Контент рекламодателя от Ford
5

Как установить фонарь безопасности с датчиком движения

Свет с датчиком движения срабатывает при обнаружении движения в определенном диапазоне, что делает его одним из лучших вариантов освещения что способствует безопасности и сохранности вашей собственности .

Светильники безопасности с датчиком движения автоматически освещают ваше помещение, когда вы возвращаетесь домой в темноте. Поскольку эти огни включаются при обнаружении даже незначительных движений, они необходимы, если вы хотите отпугнуть потенциальных злоумышленников.

Как работают датчики движения?

Светильники с датчиком движения имеют детекторы движения, которые работают как маленькие электронные глаза, обнаруживающие инфракрасную энергию или тепловые волны, исходящие от движущихся объектов. Когда детектор движения обнаруживает движущийся объект в пределах своего диапазона, свет включается электронным способом. Более теплые движущиеся объекты, такие как люди, животные и автомобили, могут быть легко обнаружены датчиком движения, потому что они излучают больше тепловых волн. Датчики могут обнаружить человека, потому что они обычно чувствительны к температуре человеческого тела.

Обычно свет чувствителен к движению, но не к человеку, который стоит на месте. Это связано с тем, что датчик определяет движение, а не температуру. Блок электроники, прикрепленный к датчику, должен обнаруживать довольно быстрое изменение количества инфракрасной энергии, чтобы создать отклик. Когда человек или животное проходит мимо, количество тепловых волн в пределах видимости быстро меняется, что облегчает их обнаружение датчиком.

Изображение датчика движения для охранного фонаря

Где установить светильник безопасности с датчиком движения

Светильники безопасности с датчиком движения идеально подходят для установки на всех возможных входах в дом и, как правило, над воротами гаража. Лучше всего размещать датчики движения на высоте от 6 до 10 футов над землей. Свет должен быть расположен так, чтобы освещать большую часть движения в зоне чувствительности, а не прямо к датчику. Вы можете установить свет с датчиком движения, чтобы осветить все пути, ведущие к входной двери, задней двери, окнам и подъездной дорожке, чтобы свет автоматически включался, когда вы возвращаетесь домой ночью.

Светильники с датчиками движения также используются для освещения террас, патио и других опасных мест, таких как лестницы и бассейны. Чтобы отпугнуть злоумышленников, вы также можете установить сигнальные лампы с датчиками движения на заборных воротах, дверях патио, во дворе и в темных местах, ведущих к входу в ваш дом.

Установка прожектора с датчиком движения

Перед установкой прожектора с датчиком движения важно внимательно прочитать инструкции, прилагаемые к осветительному прибору и детектору движения. Процесс установки может различаться в зависимости от типа используемого осветительного прибора и датчика движения.

В большинстве случаев вам понадобятся следующие инструменты:

Тестер напряжения
Отвертка
Винты (обычно входят в комплект поставки)
Колпачки для гаек
Изолента
Инструмент для зачистки проводов/нож
Датчик движения
Светильник

Отключите питание светильника и следуйте приведенным ниже инструкциям.

Замена старой лампы безопасности с датчиком движения

Иногда вам потребуется заменить старые датчики движения, которые больше не работают должным образом из-за погодных условий и износа. Возможно, вы просто хотите получить апгрейд и заменить старые на новую модель. В любом случае, вот как заменить старую лампу с датчиком движения:

Найдите цепь, которая подает питание на осветительный прибор. Выключите автоматический выключатель, чтобы отключить подачу электроэнергии на светильник с датчиком движения.
Выньте лампочки из светильника.
Убедитесь, что напряжение отсутствует. Используя тестер напряжения, поместите один тестовый штырь на резьбу сбоку розетки, а другой тестовый штырь на центральный металлический язычок внизу.
С помощью отвертки выкрутите винты, которыми приспособление крепится к основанию, затем снимите крышку.
Затем вы найдете электрические провода, которые соединяют свет с электроснабжением вашего дома. Снимите два покрытия гаек с проводов, повернув колпачки гаек против часовой стрелки. Если крышки обмотаны изолентой, сначала удалите ленту.
Не прикасайтесь к оголенным проводам, пока не проверите их. Используйте тестер напряжения, чтобы проверить и убедиться, что цепь обесточена.
Убедившись в отсутствии напряжения, начните отсоединять все провода и демонтировать старое приспособление.
Если ваш датчик движения установлен отдельно, отвинтите и уберите старый датчик движения с вашей территории.
Процесс установки наружного освещения может различаться в зависимости от типа используемого освещения и марки. Обязательно внимательно прочитайте и следуйте инструкциям, прилагаемым к вашему конкретному осветительному прибору.
Повесьте водонепроницаемую прокладку на провода питания.
Прежде чем подсоединять провода к светильникам, необходимо присоединить оголенный медный провод заземления к зеленому винту заземления внутри нового светильника. Сформируйте петлю из проволоки по часовой стрелке, чтобы прикрепить ее к винту при затягивании.
Наденьте проволочную гайку на каждую пару проводов и скрутите провода от дома к проводу соответствующего цвета на приспособлении (т. е. белый к белому, черный к черному или как указано в инструкции).
Плотно прикрутите гайки к скрученным проводам, затем обмотайте изолентой нижнюю часть каждой гайки. Убедитесь, что электрические соединения выполнены правильно (см. инструкции, прилагаемые к вашему осветительному изделию).
Выровняйте водонепроницаемую прокладку, чтобы создать герметичное уплотнение между приспособлением и электрической коробкой. Прикрепите крышку к основанию с помощью винта и отвертки.
Вставьте лампочки в патроны. Если у вас есть новый светодиодный светильник, вам может не понадобиться устанавливать лампочки. Отрегулируйте огни, чтобы покрыть область, которую вы хотите осветить. Вы можете отрегулировать угол крепления с помощью винта. Ослабьте его, чтобы изменить угол, и затяните, чтобы зафиксировать.
Установите чувствительность датчика движения и время задержки. Конкретные инструкции см. в руководстве по датчику. Элементы управления чувствительностью и временем задержки обычно находятся на основании датчика движения. Убедитесь, что датчик направлен на область, которую вы хотите охватить.
Снова включите автоматический выключатель. Отрегулируйте настройку детектора движения, пока чувствительность и задержка не будут соответствовать вашим предпочтениям.
Протестируйте осветительный прибор ночью, чтобы точно настроить расстояние, на котором прибор обнаруживает движение, и как долго свет будет оставаться включенным после срабатывания.

Всегда следуйте инструкциям, прилагаемым к приобретенному вами сигнальному фонарю с датчиком движения. Убедитесь, что провода в хорошем состоянии и правильно зачищены. Рекомендуется обмотать гайки проводов изолентой, прежде чем вставлять заднюю часть в электрическую коробку.

Подключение новой лампы безопасности с датчиком движения

Заменить старую лампу с датчиком движения намного проще, чем подключить новую там, где лампы еще нет. В большинстве случаев датчик движения должен быть подключен профессиональным электриком. Если у вас есть квалифицированный опыт и вы понимаете, как работает электрика, вы можете попробовать установить новый светильник с датчиком движения самостоятельно.

Вот шаги, которые помогут вам в этом процессе:

Найдите главный блок предохранителей и выключите питание.
Используйте тестер напряжения и цепи, чтобы проверить каждый провод, чтобы убедиться, что питание отключено.
Наденьте монтажную ленту датчика движения, к которой можно прикрепить каждый провод перед монтажом прибора.
Подберите провод питания на проводе светильника по цветам. Соедините черный провод питания с черным проводом крепления, а белый провод питания с белым проводом крепления. Кроме того, соедините провод заземления с проводом заземления.
Соедините каждый провод с помощью разъемов и изоленты. Закрепите колпачком с гайкой.
Вы можете использовать вольтметр для определения положительных, отрицательных и заземляющих проводов, если цвета проводов не совпадают. Надлежащим образом закрепите все соединения..
Надежно закрепите свой прибор на монтажной планке.
Включите питание главного предохранителя.
Проверьте свой свет и отрегулируйте чувствительность датчика движения в соответствии со своими предпочтениями.

Установка лампы безопасности с интеллектуальным датчиком движения

Интеллектуальные датчики движения могут быть соединены напрямую с интеллектуальными фонарями, чтобы отпугивать злоумышленников, избегать несчастных случаев в темноте и сокращать расходы на электроэнергию. Это отличное дополнение к умной системе освещения. Это позволяет вам настроить чувствительность к движению и то, что они делают, в зависимости от времени суток. Процесс установки интеллектуальных датчиков движения может различаться в зависимости от типа и марки, поэтому важно внимательно прочитать и следовать конкретным инструкциям.

Вот простое руководство по установке интеллектуального фонаря безопасности с датчиком движения:

Установите интеллектуальные датчики движения с помощью винтов или двусторонних лент, которые входят в комплект поставки.
Для установки с помощью винтов переверните датчик вверх дном и сдвиньте, чтобы снять основание. Совместите со стеной и отметьте положение шурупов карандашом. Вставьте монтажные анкеры в стену, затем с помощью монтажных винтов прикрепите кронштейн к стене.
Для установки с помощью двусторонней ленты переверните датчик вверх дном и сдвиньте, чтобы снять монтажную основу. Прикрепите двухсторонний скотч к нижней части монтажной базы. Очистите место, где вы хотите установить датчик, снимите ленту и поместите монтажную базу на ровную поверхность.
Откройте батарейный отсек датчика, повернув крышку против часовой стрелки до щелчка. Вставьте прилагаемую батарею или снимите бирку, если батарея уже находится внутри.
Нажмите кнопку сброса, чтобы включить датчик.
Подсоедините к электрической крышке, прикрепите датчик к монтажному основанию и зафиксируйте на месте.
Когда светодиодный индикатор быстро мигает синим цветом, это означает, что датчик готов к подключению. Если индикатор не мигает, нажмите и удерживайте кнопку разблокировки не менее 10 секунд.
Загрузите указанное приложение. Подключитесь к своему смарт-устройству и добавьте устройство, нажав значок плюса в мобильном приложении.
Выберите тип устройства (датчики, датчик движения).
Введите учетные данные вашей сети Wi-Fi.
Нажмите и удерживайте сброс, пока индикатор не начнет быстро мигать, после чего датчик подключится к вашему приложению.
Дождитесь подтверждения. После подтверждения ваш интеллектуальный датчик движения готов к использованию.

Важные напоминания

Процесс установки светильников безопасности с датчиком движения может потребовать определенных знаний электрических процедур. Обязательно действуйте с осторожностью. Внимательно прочитайте конкретные инструкции, прилагаемые к вашему продукту, и не стесняйтесь нанять опытного электрика, чтобы он выполнил установку для вас, если вы не уверены.
