Иногда появляется необходимость поставить уличное освещение. Если светильник напрямую подключить к бытовой сети, то он будет работать постоянно. Это не интересно с точки зрения экономии электроэнергии, и совсем не нужно днем. Выходом из подобной ситуации может стать приобретение специального устройства для автоматического регулирования освещения. Один из возможных вариантов реализации – установка датчика день-ночь.

Содержание

• 1 Что это такое
• 2 Конструктивные особенности
• 3 Сферы применения
• 4 Важные характеристики
• 5 Принцип работы и установка
  • 5.1 Как работает
  • 5.2 Выбор места
  • 5.3 Схема подключения
  • 5.4 Как правильно настроить
• 6 Особенности монтажа и подключения
• 7 Как изготовить самостоятельно
• 8 Астротаймер
• 9 Правила эксплуатации

Что это такое

Суть работы подобного датчика — во включении света, когда на улице темнеет и его выключении, когда светлеет. Принцип действия заключается в свойствах электрических элементов изменять характеристики под воздействием солнечного излучения.

Чаще всего в качестве основы используется полупроводниковый фотоэлемент или фоторезистор. Когда освещенность уменьшается, сопротивление этих элементов меняется и при нужной величине смыкает контакты реле. Последнее подает питание на светильник. Утром, когда света становится достаточно, он выключается подобным образом.

Конструктивные особенности

Существуют несколько разновидностей датчиков, которые делятся на по предназначению. Датчик сможет нормально функционировать только в том случае, если он подобран правильно. Поэтому стоит обратить внимание на виды устройств:

1. Реле на микроконтроллере с фотоэлементом и другим дополнениями.
2. С фотодиодом в корпусе для наружного применения. Чаще всего такие датчики защищены от воздействия внешних факторов.
3. С выносимых фотоэлементом. Позволяют его разместить отдельно, максимальная дальность 150 м.
4. С регулируемым порогом срабатывания.

Сенсоры из бюджетного ценового диапазона дают возможность автоматизировать освещение на элементарном уровне. Но чтобы лампочка не светила до утра, некоторые производители предлагают устройства с более продвинутыми возможностями. Выделяют такие разновидности:

• Устройство с сенсором движения. Свет включается только при условии начала движения в заданной зоне в темное время суток. Прибор обладает невысокой стоимостью, компактный, надежный. Но если в область его видимости попадают домашние животные или ветки растений, то высока вероятность, что он будет включаться, когда этого не нужно.
• С датчиком движения и таймером. Настраивается так, чтобы он срабатывал в нужное время.
• Реле с таймером. Отключает работу устройства, когда освещение не нужно, например, глубокой ночью.
• Программируемое реле. Дорогие типы устройств, значительно превосходят другие по набору функций. Настраивают включение-выключение, в зависимости от множества факторов, в том числе и дня недели.

Для небольшого бюджета рекомендуется остановить свое внимание на прибор с таймером и датчиком перемещения. Оно в этом случае считается оптимальным.

Сферы применения

Светочувствительные датчики достаточно востребованы. Преимущественно, их применяют для освещения:

• территории около дома;
• дорожек во дворе;
• уличных лестниц;
• беседок с мангалом и террас;
• калиток и части улицы возле них (включения света, когда кто-то пришел).

В организациях, включающие свет датчики, монтируются при необходимости освещения подъездов домов, торговых центров, различных площадок многоэтажек, подсветки рекламных стендов. Цель подобного мероприятия — экономия электроэнергии и продление жизни светильников и расходных материалов.

Важные характеристики

При покупке следующие параметры считаются основополагающими:

• Напряжение (измеряется в вольтах). Выпускаются приборы, с напряжением питания 12, 24, 220 В. Рекомендуется выбирать последний тип, так как их можно подсоединить к домашней сети. Для остальных придется покупать специальные блоки питания.
• Ток коммутации. Если его подобрать неправильно, продолжительность работы датчика снижается. Поэтому с числом и типом светильников нужно определиться до покупки датчика. Для получения наиболее допустимого тока коммутации следует суммировать потребляемую мощность лампочку и поделить на напряжение. Необходимо, чтобы номинальное значение было выше.

• Порог включения (измеряется в люменах). Повышение этого показателя делает датчик более чувствительным. Мало чувствительный сенсор включает освещение сильно рано, очень чувствительный не дает ему включиться, когда на улице снег. Разные модели имеют не одинаковый диапазон настройки этого параметра.
• Задержка срабатывания (в секундах). Диапазон является одной из базовых характеристик и указан в инструкции. Оптимально установить задержку в 5-7 секунд, чтобы освещение не включалось при любом шорохе.
• Мощность (измеряется в ваттах). При низком этом показателе, прибор будет более экономичен. Обычно указывается два вида мощности: сколько потребляет прибор во время работы светильника, и в режиме ожидания.

Степень защиты. Датчики монтируются на улице, поэтому корпус должен иметь пыле и влагозащиту, не портится под действием ультрафиолета. Устойчивость должна составлять не менее ip44. Эта цифра может быть меньшей, если датчик в корпусе, который защищен от влаги.

Также следует учесть предельные температуры, при которых может работать датчик, особенно, если он устанавливается в регионе с суровой зимой.

Принцип работы и установка

Датчик функционирует довольно просто, его можно легко установить и использовать, при условии следования инструкции и обладая минимальным набором навыков электрика.

Как работает

В основе датчика — фотореле. Оно проявляет реакцию на яркость естественного или искусство света. При наступлении сумерек, фотодатчик включает реле, благодаря чему светильники начинают работать.

Если солнце начинает светить сильнее, фотореле разрывает контур и выключает светильник. Таким образом, реле управляет подключенному к нему световому прибору, что значительно уменьшает расход электроэнергии.

Есть несколько разновидностей подобных датчиков, но они имеют приблизительно один принцип работы.

Выбор места

Если сенсор подключить неправильно, практически наверняка адекватной работы ждать не стоит. Поэтому местоположение выбирается:

• далеко от больших строений и предметов;
• в зоне исключительно естественного освещения;
• вдали от горючих веществ;
• вне участков, которые подвергаются механическим или химическим раздражителям.

Схема подключения

Обычно контролирующий прибор монтируется около светильника, в инструкции модели имеется своя схема подключения. Последнюю необходимо перед монтированием изучить.

Для монтажа не требуется особых навыков, достаточно посчитать ток, чтобы светильники не вызвали перегруз линии. Однако фотодатчик подбирается с учетом количества светильников и их мощности. Нельзя чтобы она превышала максимально возможную, иначе устройство быстро выйдет из строя.

При монтаже необходимо учитывать некоторые нормы:

• Рекомендуется выключатель и светильники подсоединить на отдельную линию от электросчетчика с автоматом.
• Запрещается устанавливать датчик вверх ногами. Сверху на него падает свет солнца, снизу расположен светильник.
• Нельзя прибор монтировать около горючих материалов.
• Если светильников несколько, то актуально установить пускатель.

Как правильно настроить

После установки датчик настраивается. Для гравировки предела срабатывания в нижней части предусмотрен поворотный выключатель. Чуть выше на корпусе изображена стрелка, которая обозначает, в какую сторону поворачивать для настройки чувствительности.

В первую очередь чувствительность выставляется на минимальную. Для этого выкрутить ручку в крайнее положение, согласно инструкции. Вечером, когда достаточно темно для включения света, можно начать настройку. Медленно крутить регулятор, пока он не включиться и оставить там. Этого достаточно, можно устанавливать прибор.

Особенности монтажа и подключения

Преимущественно на устройстве имеется схема с цветовой маркировкой проводов, которые применяются для его подключения. Наиболее вероятно используется: коричневый цвет для фазы со щитка, синий для нуля, красный или чёрный на светильник.

Достаточно зачистить концы кабелей и подключить их в соответствии с предложенной схемой. При двух контактах подключается только фаза.

При подключении светильника используя пускатель, он подключается к фотодатчику вместо лампочки. Реле тогда замыкает пускатель, что позволяет минимизировать проходящий через датчик ток. Поэтому можно приобрести более дешёвый и мыло мощный прибор.

Как изготовить самостоятельно

При наличии навыков применения паяльника, можно сделать подобный сенсор самостоятельно. Для начала можно воспользоваться простой схемой.

Обозначение:

• PR1 — фоторезистор;
• R1 — переменный резистор на 10 кОм;
• vd1-защитный электрический диод;
• vt1,2 — npn транзисторы;
• К1 — конденсатор на 10 милифарад;
• к11 — переключатель.

На схеме транзисторы подключены как эмиттерный повторитель, который усиливает сигнал достаточно для управления реле. Диод предотвращает обратный ток.

Можно соединить ножки радиодеталей в определенном порядке или изготовить печатную плату. Чтобы убедится в функциональности прибора, проверить его с одной лампой. Резистор регулирует чувствительность. После его калибровки, можно впаять постоянный, что будет надежнее.

Астротаймер

Астрономический таймер — иной способ управления освещением во дворе. Принцип работы не такой, как у фоточувствительного реле. Но результат подобный — включение/выключение света.

На устройство занесены данные о заходе/восходе солнца в каждом регионе. В прибор вводятся данные о местоположении, дата, время и устройство начинает работает по встроенной программе. Его преимущества следующие:

• нет зависимости от погоды, когда на улице пасмурно фотореле может часто ложно срабатывать;
• место установки не принципиально.
• допустимо перенести время включения на несколько часов.

Минус — значительная стоимость.

Правила эксплуатации

Датчик день ночь стоит устанавливать, придерживаясь всех правил, указанных в инструкции по эксплуатации. Если у прибора корпус защищен недостаточно, то его необходимо оберегать от влаги. Важно согласовать все элементы схемы между собой перед началом эксплуатации.

устройство, технические характеристики и принцип действия

Владельцы загородных домов нередко хотят организовать на своем приусадебном участке автономное освещение. Существует два варианта обустройства – монтаж датчика освещения или астротаймера. Первое устройство считается более предпочтительным, поскольку имеет приемлемую стоимость и простую конструкцию с взаимозаменяемыми деталями.

Содержание

1. Принцип работы и устройство датчика день-ночь для включения света
2. Характеристики и критерии выбора
3. Эксплуатационные характеристики
4. Возможности настройки
5. Выбор подходящего места для установки таймера выключения освещения
6. Схемы подключения
7. Как настроить реле времени для освещения на улице

Принцип работы и устройство датчика день-ночь для включения света

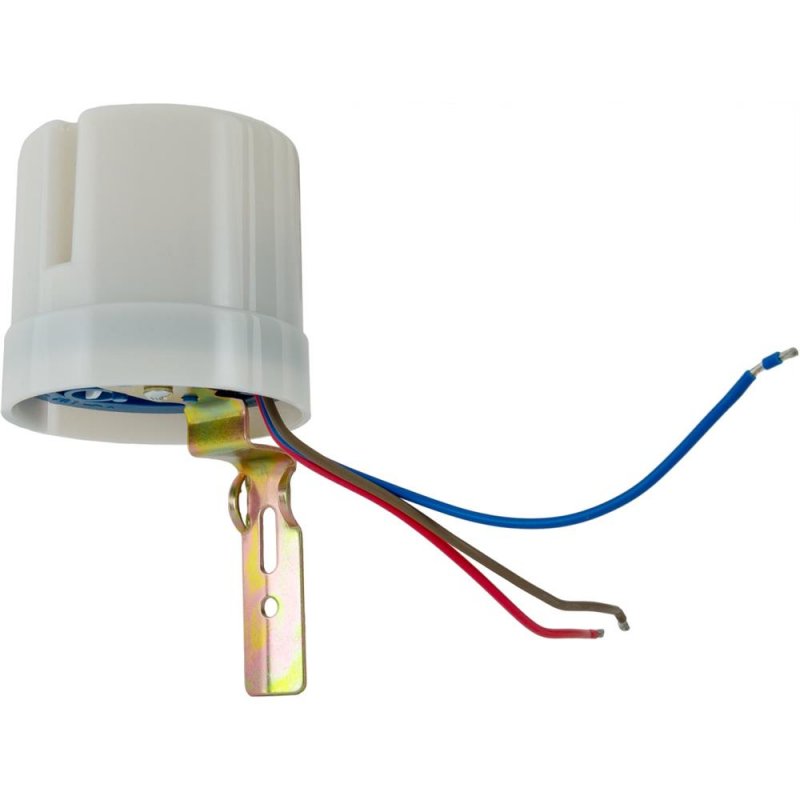

Внешний вид датчика для регулировки и включения уличного освещения

Датчик день-ночь имеет много названий, самое распространенное среди них – фотореле. Несмотря на большое количество наименований, задача остается одна – включать и отключать освещение на улице автоматически.

Принцип работы датчика освещенности основывается на способности некоторых элементов конструкции реагировать на интенсивность окружающего освещения. С этой целью чаще всего используют фоторезисторы, фототранзисторы и фотодиоды. При снижении освещения с приходом вечера светочувствительность одной из этих деталей начинает изменяться. Как только изменения достигнут установленных параметров, срабатывает замыкающее реле, которое и обеспечивает бесперебойную подачу электроэнергии. С приходом утра происходят обратные процессы, контакты в реле размыкаются и освещение отключается.

Характеристики и критерии выбора

Прежде всего, необходимо определиться с типом используемого реле. Оно должно быть оснащено встроенным датчиком света или выносным. Выносному свойственны небольшие размеры, его проще защитить от подсветки, само устройство устанавливается в домашних условиях, например, в распределительном щитке. Существуют даже модификации под дин-рейку.

Фотореле, оснащенное встроенным датчиком освещенности, должно стоять недалеко от осветительного прибора. Также при установке важно учитывать, что свет лампы может влиять на фотодатчик, этого надо избегать. Датчик день-ночь со встроенным элементом предпочтительнее использовать, например, для светильников, работающих на солнечной батарее.

Эксплуатационные характеристики

Классификация степеней защиты

Технические параметры возможных модификаций:

• Мощность нагрузки. Каждый датчик предназначен для работы на определенной мощности нагрузки. Рекомендуется, чтобы мощность всех осветительных приборов была приблизительно на 20% меньше номинальной. В этом случае оборудование не будет всегда перегружено, что благоприятно отразится на эксплуатационном сроке.
• Класс защиты корпуса. Устройства, предназначенные для работы на улице, должны иметь класс защиты не менее IP44. Это свидетельствует о том, что внутрь корпуса не сможет проникнуть пыль и водяные частицы размером более 1 мм. На улице можно устанавливать приборы с еще более высоким классом защиты, меньше нельзя. Для использования в домашних условиях можно приобретать конструкции с защитой IP23.
• Режим использования. Если таймер для лампы освещения будет работать круглогодично, необходимо, чтобы он был предназначен для работы при низких и высоких температурах. Рекомендуется брать показатели с запасом на случай аномальной жары или холодов.
• Напряжение питания. Оно может быть как 220В, так и 12В. В основном выбор зависит от типа напряжения, которое питает уличное освещение. Осветительные приборы 12В также можно использовать с аккумуляторными батареями.

Правильный выбор обеспечит бесперебойную и производительную работу таймера света.

Возможности настройки

Настройка чувствительности фотореле

Существует несколько регулировок, которые позволят настроить работу датчика для конкретной ситуации. Настройки оборудования на начальном этапе использования проводятся вручную путем проворачивания необходимого регулятора. Добиться одинаковых параметров практически невозможно.

• Регулируемый диапазон освещенности. Благодаря этому параметру задается освещение, при котором реле замыкает и размыкает контакты. Диапазон может колебаться от 2 до 100 Лк при полной темноте, и от 20 до 80 Лк при сумерках.
• Порог срабатывания позволяет уменьшить или увеличить светочувствительность. Снижать этот параметр рекомендуется зимой, когда на земле лежит снег и на него реагируют датчики. Также ее снижают, если в непосредственной близости расположены ярко освещенные объекты.
• Задержка, измеряемая в секундах, на отключение и включение. При увеличении задержки на выключение сокращается количество ложных срабатываний, например, при попадании на датчик света от фар автомобиля. Задержка на включение, в свою очередь, не даст включить осветительный прибор при затемнении от тени птицы или от тучи.

Благодаря этим настройкам можно обеспечить корректный рабочий режим оборудования, продлить срок его эксплуатации и сэкономить электроэнергию.

Выбор подходящего места для установки таймера выключения освещения

При установке датчика необходимо учитывать свет из окон, который также способен изменить реакцию фотореле на предлагаемую обстановку

Для бесперебойной и корректной работы фотодатчика требуется правильно подобрать место для его установки. Учитываются следующие факторы:

• На прибор обязательно должны попадать солнечные лучи. Конструкция должна находиться под открытым небом или навесом, но не в самом верху.
• Лампы, фонари и окна должны быть расположены как можно дальше, поскольку они могут стать причиной частых ложных срабатываний.
• Не рекомендуется, чтобы на датчик день-ночь регулярно попадало освещение от фар автомобиля.
• Не стоит монтировать датчики слишком высоко. Это вызовет трудности при обслуживании и проведении профилактических мероприятий.

Распространены случаи, когда датчики устанавливают прямо на столбах, но это не всегда практично и удобно. Предпочтительнее крепить к стене дома и проводить питающий кабель.

Схемы подключения

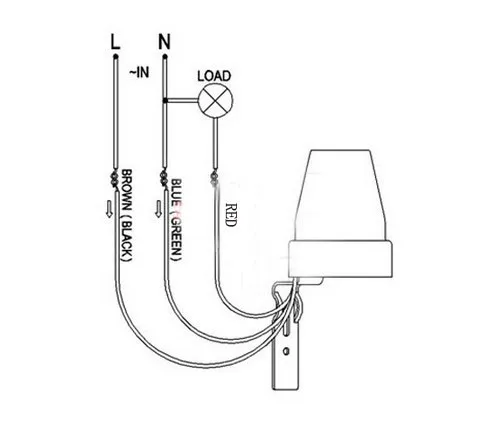

Схема подключения фотореле к уличному светильнику

Подключение реле времени для уличного освещения не должно вызвать трудностей. На вход устройства заносится фаза и ноль, с выхода фаза заводится на нагрузку – осветительные приборы, ноль идет с автомата или шины.

Если установка будет проводиться с учетом всех правил и предписаний, проводные соединения будут выполняться в распределительной коробке. Если включать придется мощный осветительный прибор, схему рекомендуется дополнить пускателем (контактором). Если лампы должны загораться только с приходом человека, систему автоматического освещения дополнительно оснащают чувствительным датчиком движения.

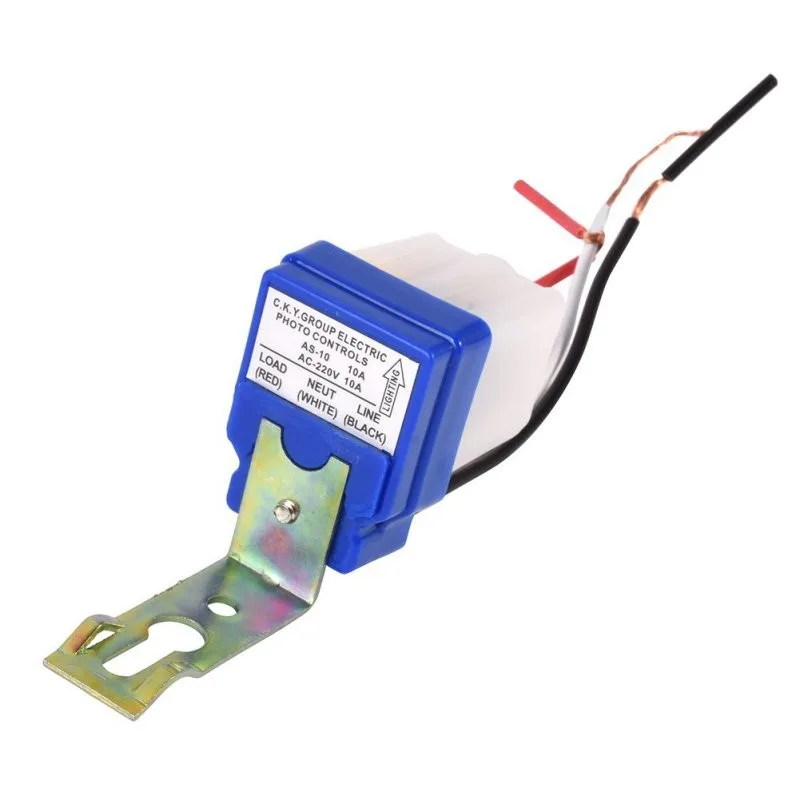

Большинство моделей включают имеют три провода: черный или коричневый, красный и зеленый. Во время составления схемы важно учитывать следующее:

• К черному или коричневому проводу требуется подавать фазу.
• Красный провод необходим для соединения устройства с осветительными приборами.
• К зеленому проводу подсоединяют нейтраль от кабеля питания.

При правильном соединении всех проводов будет получена полностью рабочая схема.

Как настроить реле времени для освещения на улице

Принцип работы фотореле

Светоконтролирующее оборудование чаще всего устанавливают в непосредственной близости с подсоединяемыми к нему осветительным приборам. Схема подключения в каждом конкретном случае разная, выбирать требуется в соответствии с инструкцией в сопроводительной документации. Она обязательна к ознакомлению перед выполнением работ.

Для проведения монтажных работ вовсе не обязательно иметь особые навыки. Важно лишь рассчитать распределяемую нагрузку таким образом, чтобы осветительные приборы не стали причиной перенапряжения сети. Датчик день-ночь практически не нагружает электрическую сеть. Однако в распределительном щитке УЗО и сам датчик должны быть выбраны, исходя из суммарной мощности подключаемых лампочек.

Специалистами выделено несколько простых рекомендаций для установки светочувствительных датчиков:

• Если подключается большое количество лампочек, схему дополнительно требуется оснастить магнитным пускателем.
• Запрещается электрическое приспособление устанавливать около легковоспламеняющихся материалов, химических сред и нагревательных элементов.
• Часто неопытные люди допускают ошибку – устанавливают датчик верх ногами, чего делать категорически нельзя. На него могут падать лучи солнечного света, но с приходом темноты будет влиять искусственное освещение из комнат.
• Сумеречный переключатель и всю систему осветительного оборудования рекомендуется подключать на отдельную линию от распределительного электрического щитка с защитным автоматом.

Главное условие корректной работы – свет от любых осветительных приборов не должен попадать на датчик. В противном случае работа будет некорректной, количество ложных срабатываний будет зашкаливать.
