Цоколь е27 это большой или маленький: Типы, виды и размеры цоколей ламп

типы, виды, маркировка, размеры стандартных лампочек

Лампочки встречаются повсюду — от освещения улиц до электрического инструмента. Все их объединяет одно — в строении присутствуют цоколи ламп. Для подбора источника света важно разбираться в особенностях и отличиях цоколей.

Содержание

• Что такое цоколь
• Какие бывают цоколи
• Буквы в маркировке
  • Резьбовые цоколи Эдисона — тип E
  • Штырьковые — G
  • Настольные — 2G11
  • С утопленными выводами — R
  • Автомобильные — H
  • Штифтовые — B
  • Софитные — тип S
  • Фокусирующие — P
  • Телефонные — T
  • Кабельные — тип K
  • Умные цоколи
  • Бесцокольные лампы — W
• Зарубежные обозначения
• Плюсы и минусы использования
• Конструкция
• Переходники для цоколей

Что такое цоколь

В популярном значении цоколь — это металлическая часть лампочки, вкручиваемая в патрон светильника. Обычно имеет пару изолированных контактов и выполняет две функции:

1. Служит проводником электрического тока от питающей сети к светоизлучающему элементу (светодиоду, телу накала).
2. Удерживает лампочку в неподвижном состоянии. Служит в качестве крепежа.

Конструкция лампы накаливания

Какие бывают цоколи

Цоколи, вкручиваемые в бытовые люстры, имеют конструктивные отличия от автомобильных или прожекторных. Под разные устройства существуют лампочки с отличающимися формой, мощностью и размерами. Поэтому и крепежи осветительных приборов приходится делать разнообразными.

Распространены следующие виды цоколей:

• Е27 — стандартный цоколь, известный с советских времен лампочки Ильича;
• Е14 — как E27, но маленький размер;
• GU5.3 — точечные источники света;
• Н7, h21 — подходят для фар и габаритных огней автомобилей.

Основные виды цоколей ламп

Буквы в маркировке

Тип цоколя принято указывать тремя буквами латинского алфавита и цифрами. Их значения по порядку таковы:

1. Большая буква — сообщает о форме.
2. Цифра — номер цоколя. Характеризует его размеры и расстояние между питающими выводами.
3. Маленькая буква — количество контактов.

Третий символ обычно опускается производителями. В быту по умолчанию используют лампы с двумя выводами. Поэтому на упаковке встречаются только первые два символа (Е 14).

С помощью маркировки можно узнать полезную информацию об осветительном приборе. Значения букв раскрываются в таблице.

Резьбовые цоколи Эдисона — тип E

Самая старая и распространенная модификация. Встречается практически в любой квартире. Яркие представители — E27, E14. Эти типы цоколей применяются в стандартных лампочках для дома. Чуть менее известен E40. Предназначен для ДРЛ и ДНаТ светильников на 400 Вт. Они применяются для освещения дорог. Выделяются маленькие представители этой модификации — E5 и Е12. Они имеют узкий диаметр и встречаются сравнительно реже.

Резьбовые цоколи тип E

Обратите внимание. Дешевые китайские светодиодные лампы часто ломаются из-за перегрева. Их не стоит помещать в закрытые герметичные бра и светильники. Схожая проблема имеется и у компактных люминесцентных ламп. Электронная начинка таких осветительных приборов плохо справляется с высокими температурами.

Штырьковые — G

Применяются для точечных светильников. Конструкция подразумевает, что питание на лампу передается по двум штырям. Они бывают различной толщины — G7, G9. Для фиксации лампочку достаточно поступательным движением вставить в патрон.

Лампочки со штырьковым типом цоколя

Настольные — 2G11

Лампочки с такими цоколями относятся к люминесцентным. Внешне напоминают G23. Колба осветительного прибора имеет вытянутую форму в виде буквы «П». В таких цоколях установлен пусковой стартер и конденсатор.

Светодиодные лампы с цоколем 2G11

С утопленными выводами — R

Эти осветительные приборы называют линейными. Встречаются в прожекторах строительных объектов и стадионов. Обычно это газоразрядные или галогенные лампы.

Лампа металлогалогенная 150 Вт RX7s

Автомобильные — H

Производятся для индустрии автомобилестроения. Изначально буква «H» обозначала галогеновые лампы. Со временем форм-фактор прижился. Все изделия, выпускаемые с таким крепежом, начали помечать символом «H». Например — h2, h5, H7.

Автомобильная лампа H7

Штифтовые — B

Используются в двуспиральных автомобильных лампах. Их конструкция позволяет зафиксировать осветительный прибор в одном единственно верном положении. Это важно для направленной фокусировки света. Лампочка вставляется с нажатием и поворотом.

Энергосберегающая лампочка B22

Софитные — тип S

Первоначально применялись в сценическом оборудовании. Отсюда их красивое название. Сейчас распространены в подсветке салонов авто, ванных комнат и некоторых приборов. Их особенность — малый диаметр до 19 мм.

Софитная с цоколем SV8.5

Фокусирующие — P

Оснащены встроенным отражателем. Схожи по назначению с типом B. Устанавливаются в одном правильном положении. Встречаются в фонарях и кинопроекторах.

С фокусирующим цоколем – тип P

Телефонные — T

Лампы накаливания с T цоколями применяются в качестве индикаторных. Имеют низкий ток потребления 30-120 мА. Конструкция патрона предусматривает установку светофильтра. Распространенные напряжения таких ламп — 12, 24, 48 и 60 В.

У телефонных ламп есть характерная неисправность. Отрываются тонкие проволочки, идущие к колбе. Если лампочка не светится, на это следует обратить внимание. Возможен быстрый ремонт.

Индикаторная лампа цоколь T5.5 k

Кабельные — тип K

Редкий вид цоколей. Осветительные элементы встречаются в оранжереях и помещениях, где требуется имитация солнечного света. Обычно это лампы, подходящие для выращивания растений.

Лампа Metalarc HSI-td 2000 w/d с цоколем K12S

Умные цоколи

Современные устройства. Работают с любыми смартфонами. Свет можно удаленно включать и выключать с помощью приложения на телефоне. Управляются по сети Wi-Fi. Некоторые модели могут изменять свой цвет. Выглядит очень эффектно.

Бесцокольные лампы — W

Типичный цоколь отсутствует. Вместо него проволочные выводы. Эти лампы встречаются в праздничных гирляндах и приборных панелях автомобилей.

Автомобильная безцокольная лампочка W21W

Зарубежные обозначения

Перечисленные способы маркировки актуальны в большей части мира. Но в некоторых странах существуют нюансы:

1. Штифтовые (байонетные) цоколи иностранные заводы изготовители маркируют буквой «B». В России они обозначаются как «Ш» (2Ш22).
2. В США стандартный для обычной лампочки типоразмер E 27 некоторые производители маркируют буквой «M».
3. Маленькие байонетные крепежи обозначаются добавлением к большой букве «B» символа «a».

Маркировка цоколей байонетных ламп

Плюсы и минусы использования

Достоинство цоколей состоит в удобстве их эксплуатации. Они позволяют оперативно и безопасно заменить осветительный прибор. Работа не требует специальных инструментов и навыков и занимает 1-2 минуты. Справиться может даже домохозяйка.

Другой плюс — широкий выбор крепежей различных марок и размеров. Это позволяет избежать трудностей при проектировании освещения. Всегда можно выбрать лампу, которая оптимальна для поставленной задачи.

Имеются и недостатки. Обычно цоколи прижимаются к контактам в патроне. Соединение не отличается надежностью. Контакт может ослабиться, загрязниться, окислиться от нагрева.

Конструкция

Задача крепежа — проводить ток от сети к лампе. Все необходимое для этого предусмотрено в его конструкции:

• токопроводящие контакты;
• изолятор.

Контакты должны пропускать ток. Поэтому цоколь лампочки изготавливается из металла, то есть проводника (железо, медь). В светодиодных приборах встречается и из алюминия. Изоляция же, наоборот, должна препятствовать прохождению тока. Одновременно она удерживает контакты в рабочем положении. Обычно изоляция выполнена из пластика или жароустойчивой смолы.

Устройство цоколя лампочки

Переходники для цоколей

Переходники предназначены для установки ламп с отличающимися стандартами цоколей, например, если нужно в мощный промышленный патрон вкрутить обычную квартирную лампочку. Существуют и переходники, позволяющие использовать лампочки другой формы.

Разновидность цоколя, напряжение и мощность лампочки — ее важнейшие технические характеристики. Их учитывают, покупая осветительный прибор. Напряжение обычно стандартное — 220 вольт. Мощность пользователь выбирает на свое усмотрение. С крепежом же придется повозиться.

Переходник с цоколя E27 на GU10

Если вы приобретаете лампочку для люстры, то обязательно следует выяснить типоразмер патрона. Если его не удается определить визуально, то информацию о типе цоколя можно узнать в технической документации на светильник.

Виды лампочек и типы цоколей

Содержание

• 1 Какие бывают типы цоколей
  • 1.1 Резьбовой цоколь
  • 1.2 Штырьковый цоколь
• 2 Виды осветительных лампочек
  • 2.1 Обычная лампа накаливания
  • 2.2 Галогенная лампа
  • 2.3 Люминесцентные трубчатые лампы
  • 2.4 Энергосберегающие типы ламп
  • 2.5 Светодиодные лампы

Покупая в магазине тот или иной светильник, мы в первую очередь должны обращать внимания, на то, какие лампочки к нему подойдут. В комплекте с прибором они отсутствуют, поэтому важно знать те их разновидности, которые представлены сегодня в продаже. Отличаются лампочки формой, размерами, мощностью, а также цоколем, которым они закрепляются в патроне светильника. Через него в лампу поступает электрический ток.

Сами цоколи делают металлическими или керамическими. Внутри них имеются контакты для подачи тока на рабочий элемент лампы. Каждый светильник оборудуется одним или несколькими патронами для крепления ламп. Цоколи приобретаемых лампочек должны по форме и размерам им соответствовать. Поэтому при покупке светильника важно ориентироваться в том, какие виды лампочек и типы цоколей к нему подойдут.

Важно правильно определиться с типом лампы для осветительного прибора

Кроме того, большинство ламп требуется время от времени менять, поскольку они не обладают большой долговечностью. Чтобы сделать оптимальный выбор и не заблудиться во всем их многообразии, важно знать, какие вообще существуют виды ламп и типы цоколей. Кроме цоколя, при покупке лампы нужно учитывать еще потребляемую мощность лампы, напряжение, ее габариты и схему подключения к люстре.

Какие бывают типы цоколей

Существует большое многообразие типов цоколей ламп, которые сегодня применяются в тех или иных областях. В связи с этим имеется их классификация, согласно которой все типы можно поделить на несколько групп. При этом в повседневной жизни мы чаще всего сталкиваемся только с двумя из них: резьбовыми и штырьковыми. Рассмотрим подробнее каждый из этих двух типов.

Резьбовой цоколь

Традиционным принято считать резьбовой цоколь, или по-другому – винтовой. Его маркируют латинской буквой Е. Такой тип цоколя широко применяется во многих видах ламп, включая большинство бытовых. После буквы обязательно должно идти число, которое означает диаметр резьбового соединения. В бытовых лампочках используется два размера резьбового соединения – Е14 и Е27. Для более мощных ламп, например, уличного освещения существуют цоколи Е40.

Размеры резьбовых цоколей

Резьбовой тип цоколя мы привыкли видеть практически во всех домашних осветительных приборах. Большинство современных ламп снабжены именно такой конструкцией соединения. Она считается наиболее удобной для широкого потребления. Размеры резьбовых соединение для ламп не изменялись несколько десятков лет, поэтому даже современная светодиодная лампочка, которую вы приобрели сегодня, вполне может быть ввинчена в старинную раритетную люстру 30 – 40-х годов прошлого века. Это очень важно для тех, кто увлекается возрождением старинных вещей.

В США и Канаде размеры цоколей не совпадают с европейскими. Это обусловлено тем, что там напряжение в сети 110 В. Поэтому, во избежание случайного вкручивания европейских лампочек, диаметр у них: Е12, Е17, Е26 и Е39.

Штырьковый цоколь

Это тоже достаточно популярный цоколь, который с успехом используется в различных видах ламп. Представляет собой он два металлических штырька, которые играют одновременно роль электрических контактов. Удержание лампы в патроне осуществляется этими штырьками, так как они вставляются в патрон достаточно плотно. Штырьки могут быть различными по диаметру и расстоянию между ними. Отсюда и маркировка буквой G, которая и означает, что это штырьковый цоколь, а число после нее определяет промежуток между двумя штырьками. Например, цоколи G4, G9 или G13.

Штырьковые цоколи

Данный вид цоколей встречается практически у всех типов ламп: накаливания, люминесцентные, галогенные, светодиодные.

Помимо традиционных, перечисленных выше, существует еще несколько более редких типов цоколей, которые менее популярны, но, тем не менее, применяются в некоторых видах ламп.

• Цоколи, имеющие утопленный контакт (R). Они используются, в основном, в приборах с высокой интенсивностью работы, которые питаются от переменного тока.
• Штифтовые цоколи (В) дают возможность максимально удобно и быстро заменить лампочку в патроне благодаря тому, что их боковые контакты несимметричны. По сути это усовершенствованный аналог резьбового типа цоколя.
• Одноштырьковые (F), которые бывают трех различных подвидов: цилиндрические, с рифленой поверхностью и особой формы.
• Софитные цоколи (S) применяются в светильниках различных отелей и осветительных приборах автомобилей. Их отличает своеобразное двустороннее симметричное расположение контактов.
• Фиксирующие (P) цоколи применяются в специальных мощных прожекторах и фонарях.
• Телефонными (Т) цоколями оснащают лампочки для различных пультов управления, той или иной подсветки, сигнальные лампы, вмонтированные в щитки автоматики.

Так выглядит софитная лампа

Зачастую, имеющаяся на цоколе, маркировка лампы состоит из нескольких букв. Вторая буква чаще всего означает подвид данного осветительного прибора:

• V – цоколь, имеющий конический конец.
• U – энергосберегающая люминесцентная.
• A – автомобильная лампочка.

Различные типы цоколей бытовых ламп

Виды осветительных лампочек

Речь пойдет о самых часто встречающихся лампах, которые мы обычно используем дома, в офисах и различных производственных помещениях. Можно к ним отнести лампы накаливания, энергосберегающие, галогенные, люминесцентные и светодиодные. Разберем подробнее каждый из названных видов.

Обычная лампа накаливания

Наверное, это самая распространенная лампа, несмотря на то, что ее возраст уже более 150 лет, а за последние 100 лет она практически не претерпела существенных изменений, мы пользуемся ею до сих пор. Все дело в том, что ее производство очень дешево, а конструкция простая. Она представляет собой колбу без воздуха, в которую помещена вольфрамовая нить. Под действием электрического тока она раскаляется до высоких температур и излучает свет. У современных ламп накаливания с вольфрамовой нитью есть одна особенность: при комнатной температуре сопротивление в нити вольфрама очень низкое, примерно, в 15 раз ниже рабочего, что повышает риск ее перегорания при прохождения более сильного тока в момент включения. В первых лампах использовались графитовые нити, сопротивление которых наоборот уменьшалось с ростом температуры. Это давало эффект постепенного увеличения яркости. В тоже время, графитовые нити быстрее вырабатывали свой ресурс.

Устройство простейшей лампы накаливания

По своим техническим характеристикам лампы накаливания сильно уступают другим видам ламп. Срок службы обычной лампочки составляет примерно около 1000 часов. Примечательно, что в пожарной части небольшого города Ливермор, что в Калифорнии, есть лампочка, которая непрерывно горит с 1901 г. Это, конечно же, исключение из правил. Кроме короткого срока эксплуатации, лампы накаливания со временем мутнеют из-за образующихся в колбе паров. Это сильно снижает их светимость. Лампы накаливания светят желтым светом, что близко к спектральным характеристикам солнечного света. Практически все лампы накаливания выпускают с цоколями Е14 и Е27. Исключение составляют маленькие лампочки, которые пару десятилетий назад вкручивали в фонарики и елочные гирлянды. Сегодня уже сложно найти патрон под такие лампочки.

Среди ламп такого типа встречаются особые рефлекторные лампы. Их отличительной особенностью является посеребренная внутренняя поверхность колбы. Такие приборы используют для создания луча направленного света, когда необходимо осветить какой-нибудь объект. На полках магазинов встречаются рефлекторные лампы, которые имеют маркировку R50, R63 и R80, где число – это диаметр лампы. Что касается цоколя, то он такой же, как и у простых ламп накаливания. Некоторые лампочки имеют матовое стекло для получения более рассеянного света. Встречаются и разноцветные лампы, применяемые для создания различных световых эффектов.

Галогенная лампа

Такая лампочка может прослужить примерно в четыре раза дольше, чем обычная лампа накаливания. Производители утверждают, что срок ее эксплуатации может составлять около 4000 часов, а так называемый индекс цветопередачи – 100%. По своему устройству такая лампа мало чем отличается от обычной, но в колбу добавлены пары таких веществ, как йод или бром. Это сильно повышает светоотдачу и срок службы. Современные галогенные лампы обладают светоотдачей 20-30 лм/ватт, которая сохраняется на протяжении предусмотренного срока эксплуатации и не теряется со временем, как у обычной лампочки накаливания.

Галогенные лампы

Чаще всего галогенные лампы гораздо меньше обычных по размеру. У них существует множество разнообразных форм, а цоколи бывают: G9, G4, R7S, GU10. Есть даже лампы с галогеном, встроенные в колбу обычной лампочки с цоколем Е27.

Галогенная лампа с цоколем Е27, изготовленная внутри обычной колбы

Недостаток у галогенных ламп один – это низкочастотный шум при использовании совместно с диммерами, которыми регулируется светимость. Самое широкое применение такой тип ламп нашел в автомобильной промышленности. Современные фары головного света автомобилей оборудуются именно галогенными лампами.

Люминесцентные трубчатые лампы

Эти источники света имеют характерную вытянутую форму в виде трубки различной длины и диаметра. Последний обозначается буквой Т на маркировке. Например, T12 (диаметр 12/8 дюйма=3,8 см). Для таких ламп требуются специальные светильники с пусковым устройством. Оно требуется для того, чтобы создать внутри колбы электромагнитное поле, способное вызвать свечение люминофора под воздействием паров ртути. В таких лампах отсутствуют накаливающиеся части, что в разы увеличивает их экономичность и КПД, так как необходимость в разогреве вещества отпадает и практически вся энергия преобразуется в световой поток. Цоколи у такого типа ламп чаще всего штырьковые и расположены с двух сторон колбы.

Трубчатые люминесцентные лампы

Энергосберегающие типы ламп

Этот термин принято использовать в отношении маленьких люминесцентных ламп. Они сегодня приобрели высокую популярность, так как способны сократить энергозатраты очень значительно. Продаются они в любых магазинах, а установить их в обычный патрон с резьбой не проблема, поскольку они снабжены такими же цоколями.

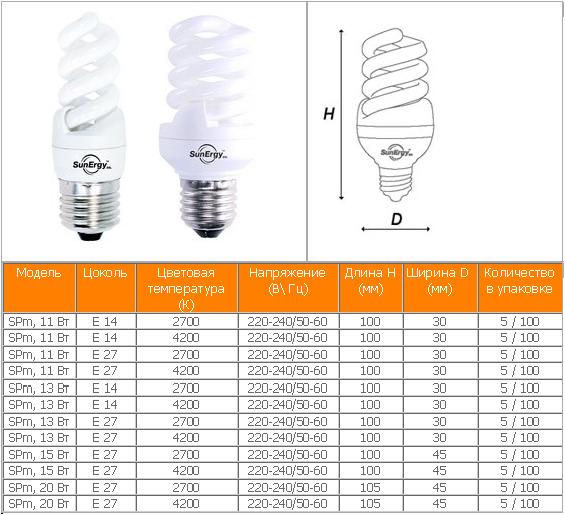

Энергосберегающая лампа

Благодаря современным технологическим разработкам, энергосберегающие лампочки обладают весьма компактными размерами, различными вариациями мощности, большим многообразием форм, но определенно длительным сроком службы и необычайной эффективностью. Однако нужно помнить, что такие осветительные приборы «не любят» слишком частого включения и отключения, а также, как и все люминесцентные лампы, требуют специальных условий утилизации, так как пары ртути, содержащиеся в них очень опасны для человека и окружающей среды. Сегодня имеются энергосберегающие лампы с любыми типами цоколей: Е14, Е27, GU10, G9, GU5.3, G4, GU4.

Светодиодные лампы

Их тоже можно назвать «энергосберегающие», но это не главное их преимущество. При значительной экономии электроэнергии, они обладают поистине огромным сроком службы, который может исчисляться десятками тысяч часов и годами. От 25 000 до 100 000 часов прослужит светодиодная лампа, что равняется 3-12 годам непрерывной работы. К тому же светоотдача у них практически стопроцентная. Светодиоды не используют нагрев, поэтому такие лампы совершенно безопасны в пожарном смысле. Большинство светодиодных ламп оборудовано стандартными цоколями, что позволяет использовать их в любых светильниках. Они полностью экологически безопасны, так как не содержат никаких вредных веществ.

Светодиодные лампы

Из недостатков следует отметить только очень высокую стоимость. Это, конечно, компенсируется очень долгим сроком эксплуатации. Приобретать же более дешевые светодиодные лампы не рекомендуется, так как за счет экономии на конденсаторах они светят невидимым мерцанием, что в скрытом виде влияет на зрение. Еще одним недостатком можно считать смещенный в сторону синего цвета спектр излучения, что не соответствует естественному солнечному свету. Светодиоды светят достаточно холодным неестественным светом.

Использование энергосберегающих источников освещения позволяет сильно сэкономить на электроэнергии. В тоже время, при их покупке следует быть внимательным к выбору производителя и покупать только известные модели, так как иначе многие достоинства становятся не столь очевидными.

Как правильно выбрать цоколь? – LiquidLEDs

Вы, вероятно, более чем осведомлены о различных типах ламп, которые вы можете купить, но тип цоколя также может иметь большое значение. Узнайте все о различных типах баз, эффектах, которые они создают, и о том, где их можно получить.

Существует четыре основных типа цоколей ламп. Это Эдисон, малый Эдисон, Байонет и малый Байонет. Это важно учитывать при выборе светодиодной лампы как для существующих, так и для новых светильников.

Цоколь Эдисона (E27)

Это определенно самый распространенный цоколь лампы. Они отличаются удобным типом винтов, что позволяет легко вставлять их в любое приспособление и сохранять классический вид «лампочки».

Поскольку цоколи Edison очень популярны, найти идеальную светодиодную лампу для дома несложно. Что-нибудь от старинных, цветных, глобусов или нитей.

Большинство людей выбирают классическую базу Edison исключительно из-за имеющихся у них приспособлений. Это также позволяет людям менять только тип лампы (с лампы накаливания на светодиод). Испытайте преимущества светодиодного освещения без каких-либо сложностей.

Основания E27 имеют основание 27 мм, но без проблем подходят к основанию E26.

Здесь можно приобрести нашу коллекцию винтовых ламп Эдисона.

Малый винт Эдисона (E14)

Цоколь E14 или SES (малый винт Эдисона) также широко используется в домашних условиях. По сути, это просто уменьшенная версия E27 с диаметром крышки около 14 мм.

Их обычно можно найти на небольших лампах, особенно на мячах для гольфа и свечах.

Покупайте базы E14 здесь.

Крышка байонета (B22)

Еще один очень популярный тип основания, классический тип «нажми и поверни». Эти типы цоколей широко используются, особенно с лампами в Великобритании.

Колпачок B22 имеет диаметр 22 мм.

У нас есть коллекция светодиодных ламп с байонетным цоколем, что дает каждому возможность комбинировать свою любимую лампу с высококачественной светодиодной лампой.

Здесь можно купить все из нити, цветное и коронованное.

Крышка малого штыка (B15)

Мы не можем забыть «младших братьев» B22. SBC (Small Bayonet Cap) или B15 — это меньшие версии с диаметром колпачка 15 мм.

Опять же, B15 имеет функцию толкания и поворота, они обычно используются в декоративных светильниках, таких как люстры.

Вы можете найти лампы B15 здесь.

G4

Для очень сложных или декоративных светильников.

Светильники G4 очень часто используются под шкафами, в декоративных целях или в освещении жилых домов.

Небольшой размер, но высокая мощность делают светильники G4 действительно идеальным выбором для небольших помещений, а это означает, что вам не нужно идти на компромисс.

«4» означает зазор 4 мм между каждым штифтом.

Здесь можно купить все светодиодные лампы G4.

G9

Лампы G9 очень похожи на лампы G4, но имеют двухконтактную конструкцию. Они чрезвычайно компактны, идеально подходят для декоративных или практических функций.

Светодиодные лампы G9 — это мощные лампы, которые можно использовать для повседневного использования. Светодиодные лампы снижают энергопотребление без ущерба для яркости.

Как и в случае с G4, «9» обозначает 9-миллиметровый зазор между каждым штифтом.

Здесь вы найдете лучшую коллекцию ламп G9.

Значение цоколя лампы

Первое, на что нужно обратить внимание при покупке лампы, — это цоколь. Если вы покупаете существующий светильник, который есть у вас дома, в первую очередь… проверьте базу. Скорее всего, это будут либо Bayonet Cap, либо Edison.

Некоторым нравится классический вид завинчивающейся крышки Edison, в то время как другие выбирают удобство G4 и G9с.

Вы можете покупать светодиодные лампы по базе в любом месте, это гарантирует, что вы сможете правильно начать покупку ламп. Найдите обширную коллекцию здесь.

Руководство по светильникам, цоколям и цоколям

Какие бывают типы цоколей, цоколей и цоколей для ламп?

Часть лампы или лампочки, которая соединяется с осветительной арматурой, обычно называется «колпачком» или «цоколем».

Колпачки обеспечивают электрический контакт для проведения электричества к лампочке, а также помогают закрепить лампочку в креплении.

Существует огромное разнообразие цоколей и цоколей, которые помогают убедиться, что в каждом светильнике используется только правильный тип лампы. В этом разделе представлены многие из наиболее популярных фитингов.

Крышка байонета

Крышка BC-B22d

• Диаметр: 22 мм
• Диаметр (от штифта к штифту): 27 мм
• Высота: 26 мм

Благодаря привычному действию «нажми и поверни», «байонетный колпачок» (также известный как колпачок BC или B22d) используется в большинстве обычных ламп накаливания. Он имеет диаметр 22 мм и имеет два установочных выступа.

Ознакомьтесь с нашим ассортиментом ламп с цоколем BC-B22.

Крышка SBC-B15d

• Диаметр: 15 мм
• Диаметр (от штифта к штифту): 17 мм
• Высота: 26 мм

«Малый колпачок для байонета» (SBC или B15d) очень похож, но только 15 мм в диаметре.

Хотя в основном используется для ламп сетевого напряжения, светильник SBC также можно найти в очень небольшом количестве специализированных галогенных ламп низкого напряжения.

Ознакомьтесь с нашим ассортиментом ламп с цоколем SBC-B15d.

Существует также много других вариантов байонетных крышек, включая 3-контактный BC B22d-3, который иногда используется в лампах Fireglow, но, возможно, чаще используется в ртутных лампах высокого давления для промышленного применения. BY22d используется в некоторых натриевых лампах низкого давления (SOX).

Винтовой колпачок Эдисона

Названный в честь изобретателя-первопроходца Томаса Эдисона, винтовой колпачок Эдисона или «ES» лампа используется во всем мире в самых разных областях.

Крышка ES-E27

• Диаметр: 27 мм
• Высота: 26 мм

Самый популярный фитинг ES или E27 имеет диаметр 27 мм и широко используется в Великобритании и Европе. Этот колпачок представляет собой стандартный резьбовой колпачок диаметром 27 мм для британских лампочек на 240 В – не путать с E26, который имеет размер 26 мм и предназначен для рынка США на 120 В.

Ознакомьтесь с нашим ассортиментом ламп с цоколем ES-E27.

Колпачок SES-E14

• Диаметр: 14 мм
• Высота: 26 мм

Цоколь SES или «маленький винт Эдисона» часто используется для небольших декоративных элементов, люстр и лампочек накаливания. Он имеет диаметр 14 мм и в основном используется в Великобритании и Европе.

Ознакомьтесь с нашим ассортиментом ламп с цоколем SES-E14.

Существует также множество вариантов размеров, в основном для использования в специальных фитингах. Светильник MES-E10 иногда используется в больших люстрах, содержащих, возможно, десятки маленьких лампочек.

9197 91704

0 40 мм

Капсульные лампы

Миниатюрные галогенные капсульные лампочки обычно используются во встроенных приборах, таких как вытяжки и освещение кухонных шкафов.

Капсульные лампочки можно узнать по их миниатюрным размерам, и все они имеют 2 штыря, выступающих из основания капсулы. Модель капсулы определяется размером в миллиметрах между этими двумя штифтами.

Различное расстояние между штырями предотвращает вставку капсульной лампочки неправильного типа в неправильный светильник — например, капсулу 12 В G4 вставляют в светильник G9 240 В.

Основание G9

• Расстояние от штифта (по центру) до штифта (по центру): 9 мм

G9 специально используется для капсульных ламп накаливания 240 В. Лампочку можно определить, измерив расстояние между центральными точками контактов. Расстояние G9 составляет 9 мм.

Ознакомьтесь с нашим ассортиментом ламп с цоколем G9.

Основание G4

• Расстояние от штифта (по центру) до штифта (по центру): 4 мм

G4 специально используется для капсульных ламп накаливания 12 В. Для работы этих капсул требуется трансформатор или драйвер на 12 В – обычно они встроены в арматуру. Капсулу можно определить, измерив расстояние между центральными точками штифтов. Расстояние G4 составляет 4 мм.

Ознакомьтесь с нашим ассортиментом ламп с цоколем G4.

GY6.35 Основание

• Расстояние от штифта (центр) до штифта (центр): 6,35 мм

GY6.35 специально используется для капсульных ламп накаливания 12/24 В. Для работы этих капсул требуется трансформатор или драйвер на 12 В, который обычно встроен в арматуру. Эти капсулы часто используются для рабочего освещения. Капсулу можно определить, измерив расстояние между центральными точками штифтов. Расстояние GY6.35 составляет 6,35 мм.

Ознакомьтесь с нашим ассортиментом ламп с цоколем GY6.35.

Светодиодные капсульные лампы теперь также доступны в качестве энергосберегающей альтернативы галогенным лампочкам. Крепления светодиодных капсул точно такие же, как и для галогенных капсул, поэтому, если вы заменяете свои текущие лампочки на светодиодные лампочки, и ваша арматура подходит для одного из стандартных типов, перечисленных здесь, вы сможете установить их без проблема.

Линейная галогенная лампа

Фитинг R7s

• Диаметр колпачка: 7 мм
• Длина колпачка: 5 мм
• Длина лампы: 78 мм/117 мм

Линейные галогенные лампы для прожекторов и осветительных приборов имеют цоколь 7 мм R7s на каждом конце длинной кварцевой линейной лампы. Все линейные галогенные лампы имеют одинаковый цоколь, но бывают длиной 78 мм или 117 мм. Они также бывают разной мощности, поэтому важно, чтобы замена линейного галогена была одинаковой (такая же мощность, та же длина).

Ознакомьтесь с нашим ассортиментом ламп с цоколем R7s.

Галогенные и светодиодные прожекторы

Наиболее распространенные галогенные светильники либо вставные (GU4/MR11 или GU5.3/MR16), низковольтные, либо закручивающиеся и фиксируемые (GU10 или GZ10) версии для сети 240 В.

Лампы прожектора можно определить, измерив расстояние в мм между центрами двух штифтов, выступающих из основания прожектора.

Различное расстояние между штифтами и размер штифтов предотвращают установку прожектора неправильного типа в неподходящий фитинг.

Крышка GU10

• Тип: поворотно-замковый
• Расстояние от штифта (по центру) до штифта (по центру): 10 мм

Имея два штифта, которые поворачивают и фиксируют прожектор в светильнике, GU10 является самым популярным прожектором, используемым в Великобритании. Этот прожектор работает от сети 240 В и изначально был разработан как галогенный прожектор, но светодиодный прожектор не получил широкого распространения. Теперь можно приобрести светильники различной мощности, цвета и угла луча, чтобы обеспечить освещение во многих различных областях применения.

Ознакомьтесь с нашим ассортиментом ламп с цоколем GU10.

Крышка GU5.3/MR16

• Тип: Плотная посадка
• Расстояние от штифта (центр) до штифта (центр): 5,3 мм

Этот цоколь этой лампы технически называется GU5.3, однако весь прожектор чаще называют MR16. Благодаря двум круглым штифтам, которые вставляются в светильник, это второй по популярности тип прожектора. Прожектор MR16 работает при напряжении 12 В, поэтому для работы требуется трансформатор или драйвер 12 В. Эти драйверы иногда встроены в светильник, но их также можно приобрести отдельно.

Ознакомьтесь с нашим ассортиментом ламп с цоколем GU5.3 (MR16).

Цоколь GZ10

Прожектор GZ10 очень похож на лампу GU10, но есть два основных отличия. В прожекторе GZ10 используется дихроичный отражатель, который направляет все тепло, выделяемое прожектором, назад, создавая холодный луч прожектора. Таким образом, прожектор GZ10 имеет квадратное угловое основание (тогда как у GU10 основание скошено). Это предотвращает использование GZ10 в светильнике, разработанном для GU10, где это отраженное назад тепло может повредить светильник.

Примечание: хотя GZ10 нельзя использовать с фитингом GU10, GU10 можно использовать с фитингом GU10 или GZ10.

Люминесцентные и светодиодные трубки

Люминесцентные и светодиодные трубки имеют двухштыревой фитинг на обоих концах трубки.
