Цветовая маркировка резисторов• HamRadio
от Foxiss
Цветовая маркировка резисторов в соответствии с ГОСТ175-72 и требованиями Публикации 62 IEC (Международной Электротехнической Комиссии) цветовая маркировка наносится в виде 3, 4, 5 или 6 цветных колец. Маркировочные кольца должны быть сдвинуты к одному из выводов или ширина кольца первого знака должна быть в два раза шире других, что на практике выдерживается не всегда. Но еще есть выход из положения это онлайн-калькулятор маркировки цветных резисторов, узнать номиналы резисторов как в чип так и дип корпусах можно вот по этой ссылочке
Примеры цветовая маркировка резисторов различных фирм, отличающихся от вышеуказанной, приведены на рисунке. Вместо цветовых колец могут встречаться цветовые точки, но принцип маркировки тот же. Цветовая маркировка резисторов фирмы «PHILIPS»

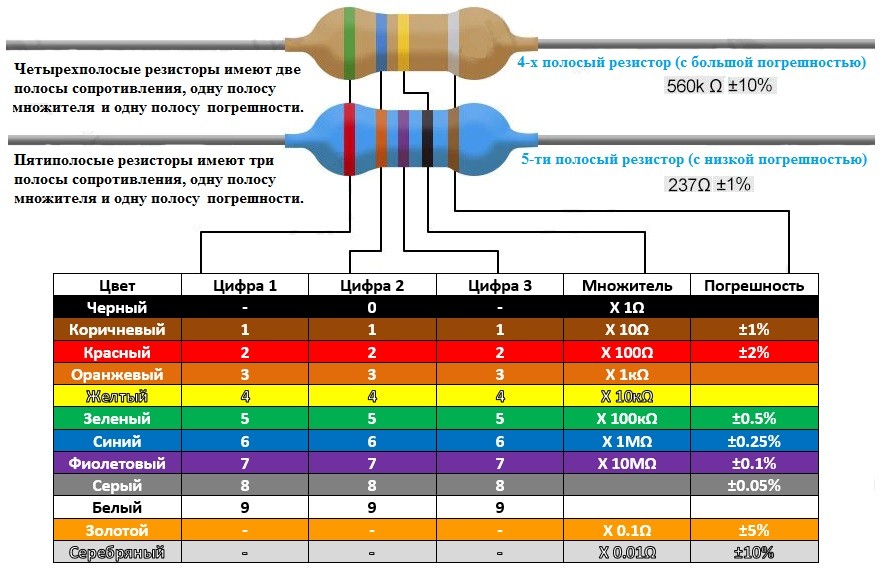

Цветовая маркировка резисторов осуществляется 4, 5 или 6 цветными полосами, несущими информацию о номинале, допуске и температурном коэффициенте сопротивления (ТКС) соответственно. Дополнительную информацию несет цвет корпуса резистора и взаимное расположение полос.
Нестандартная цветовая маркировка. Маркировка фирмы CORNING GLASS WORK (CGW).
Нестандартная маркировка резисторов фирмы PANASONIC.
Помимо стандартной цветовой маркировки, приведенной на рисунке выше, многие фирмы применяют нестандартную (внутрифирменную) маркировку. Нестандартная маркировка резисторов применяется для отличия, например, резисторов, изготовленных по стандартам MIL, от стандартов промышленного и бытового назначения, указывает на огнестойкость и т.д.

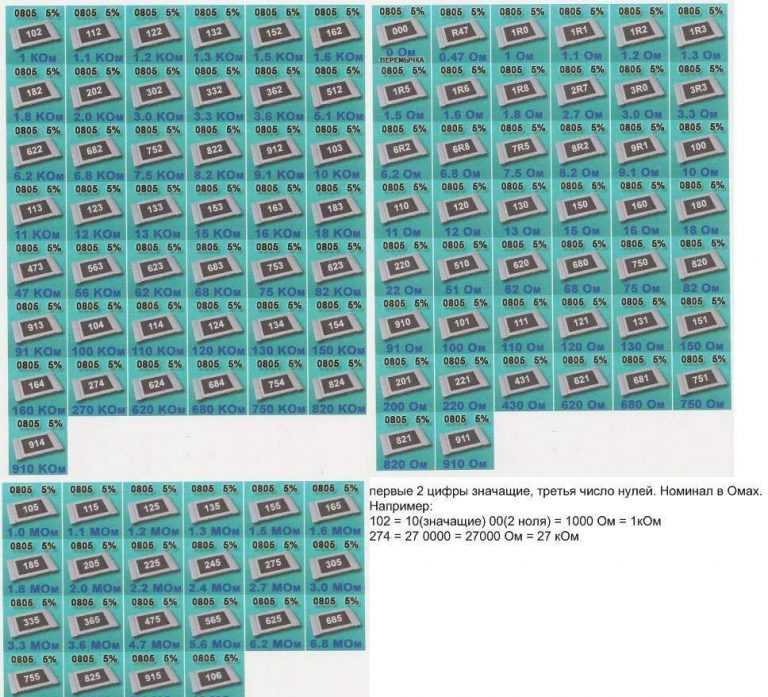

Кодовая маркировка резисторов. В соответствии с ГОСТ 11076-69 и требованиями Публикаций 62 и 115-2 IEC (МЭК) первые 3 или 4 символа несут информацию о номинале резистора, определяемого по базовому значению из рядов ЕЗ…Е192, и множителе. Последний символ несет информацию о допуске, т.е. классе точности резистора. Требования ГОСТ и IEC практически совпадают с еще одним стандартом BS1852 (British Standart).
Помимо строки, определяющей номинал и допуск резистора, может наноситься дополнительная кодированная информация о типе резистора, его номинальной мощности и дате выпуска.
Например,
Резистор типа Р1-7 Мощность 2 Вт Номинал 3.6 Ом ±5% Выпущен в феврале 1980 г.
Кодовая маркировка прецизионных высокостабильных резисторов фирмы «PANASONIC»
Перемычки и резисторы с «нулевым» сопротивлением.
Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0.6 мм, 0.8 мм) и резисторы с “нулевым” сопротивлением. Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0. 005…0.05 Ом). В цилиндрических корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206…) маркировка обычно отсутствует либо наносится код “000” (возможно ”0”).
Рубрики Начинающим
© 2022 HamRadio • Создано с помощью GeneratePress
E3 E6 E12 E24 E48 E96 Series » Примечания по электронике
Для упрощения изготовления резисторов, обращения с ними, покупки и проектирования электронных схем номиналы резисторов объединены в стандартные номиналы резисторов, соответствующие серии E.
Учебное пособие по резисторам Включает:
Обзор резисторов
Углеродный состав
Карбоновая пленка
Пленка оксида металла
Металлическая пленка
Проволочный
SMD-резистор
МЭЛФ резистор
Переменные резисторы
Светозависимый резистор
Термистор
варистор
Цветовая маркировка резисторов
Маркировка и коды резисторов SMD
Характеристики резистора
Где и как купить резисторы
Стандартные номиналы резисторов и серия E
Значения резисторов организованы в набор различных серий предпочтительных значений или стандартных значений резисторов.
Эти стандартные значения резисторов имеют логарифмическую последовательность, что позволяет расположить различные значения таким образом, чтобы они относились к допуску или точности компонента.
Допустимые отклонения резисторов обычно составляют ±20 %, ±10 %, ±5 %, ±2 % и ±1 %. Для некоторых резисторов доступны более точные допуски, но они не так широко доступны и стоят дороже.
Имея эти стандартные номиналы резисторов, можно выбирать электронные компоненты от различных производителей, что значительно упрощает поиск и снижает стоимость компонентов.
Интересно, что тот же подход и наборы диапазонов значений используются в ряде других электронных компонентов, включая конденсаторы, стабилитроны, катушки индуктивности и т. д.
Придерживаясь наиболее часто используемых значений в любой конструкции электронной схемы, они не только легче доступны у дистрибьюторов электронных компонентов, но и могут быть снижены затраты, поскольку может быть уменьшено количество типов компонентов на любой печатной плате или другом узле. и это дает значительную экономию средств в производстве.
Стандартные номиналы резисторов серии E
Стандартные номиналы резисторов организованы в набор серий значений, известных как Е-ряды. Различные значения располагаются таким образом, чтобы верхняя часть полосы допуска одного значения и нижняя часть полосы допуска следующего значения не перекрывались.
Возьмем в качестве примера резистор со значением 1 Ом и допуском ±20%. Фактическое сопротивление в верхней части допустимого диапазона составляет 1,2 Ом. Возьмите тогда резистор номиналом 1,5 Ом. Сопротивление этого компонента в нижней части его поля допуска составляет 1,2 Ом. Этот процесс выполняется для всех значений за декаду, создавая набор стандартных значений резисторов для каждого допуска.
Различные наборы стандартных значений резисторов известны по их номерам серии E: E3 имеет три резистора в каждой декаде, E6 — шесть, E12 — двенадцать и так далее.
Самая основная серия в линейке E — это серия E3, имеющая всего три значения: 1, 2,2 и 4,7. Это редко используется как таковое, потому что связанный с ним допуск слишком широк для большинства сегодняшних приложений, хотя сами базовые значения могут использоваться более широко для уменьшения складских запасов.
Далее следует серия E6 с шестью значениями в каждой декаде для допуска ±20%, серия E12 с 12 значениями в каждой декаде для допуска ±10%, серия E24 с 24 значениями в каждой декаде для допуска ±5%. Значения резисторов этих серий приведены ниже. Дальнейшие серии (E48 и E96) доступны, но не так распространены, как приведенные ниже.
Резисторы E6 и E12 доступны практически для всех типов резисторов. Однако серия E24, представляющая собой серию с гораздо меньшим допуском, доступна только в типах с более высоким допуском.
Широко используемые сегодня металлопленочные резисторы, а также металлооксидные пленочные резисторы доступны в серии E24, как и несколько других типов. Типы углерода редко доступны в наши дни и в любом случае будут доступны только в более низких диапазонах допусков, поскольку их значения не могут быть гарантированы с таким точным допуском.
Предпочтительные или стандартные диапазоны номиналов резисторов серии E признаны на международном уровне и приняты международными организациями по стандартизации. EIA (Ассоциация электротехнической промышленности), базирующаяся в Северной Америке, является одной из организаций, которая приняла эту систему, и в результате ряд значений резисторов часто называют стандартными значениями резисторов EIA.
Краткое изложение предпочтительных или стандартных номиналов резисторов EIA Серия | ||
---|---|---|
Серия Е | Допуск (Sig Figs) | Количество значений в каждой декаде |
Е3 | >20% | 3 |
Е6 | 20% | 6 |
Е12 | 10% | 12 |
Е24 | 5% [обычно также доступен с допуском 2%] | 24 |
Е48 | 2% | 48 |
Е96 | 1% | 96 |
Е192 | 0,5 %, 0,25 % и более высокие допуски | 192 |
Примечание: Металлопленочные резисторы, широко используемые в настоящее время для осевых резисторов и резисторов для поверхностного монтажа, обычно доступны с допуском 1% и 2%, даже если они включены в диапазоны E24, E12, E6 и E3.
Значения серии E разделены на две группы, которые имеют немного разные нумерации, хотя они следуют одной и той же базовой нумерологии:
- До E24: Для этой нижней части серии E, используемой для номиналов резисторов, конденсаторов и других компонентов, основное отличие состоит в том, что номера имеют только две значащие цифры, поскольку это все, что действительно необходимо
- E48–E192: Для серий E48–E192 для всех значений используются значащие цифры, поскольку необходимо определить их более точно ввиду большего количества необходимых значений.
Видно, что некоторые значения в ряду E24 отсутствуют в рядах от E48 до E192. Это происходит из-за различных используемых правил округления.
Предпочтительные и стандартные значения других компонентов
Система принятия стандартных значений электронных компонентов очень хорошо работает для резисторов. Он также в равной степени применим для других электронных компонентов. В равной степени применима та же концепция использования значений в стандартном списке, которые определяются допуском компонентов.
Серия E также используется для конденсаторов, катушек индуктивности и ряда или некоторых других электронных компонентов и применяется как к устройствам с выводами, так и к устройствам для поверхностного монтажа.
Обычно для конденсаторов используются некоторые из серий более низкого порядка — E3, E6, так как значения на многих конденсаторах не имеют высокого допуска. Электролитические конденсаторы обычно имеют очень широкий допуск, хотя другие, такие как многие керамические конденсаторы, имеют гораздо более строгий допуск, и многие из них доступны в диапазонах, соответствующих значениям E12 или даже E24.
Другим примером электронных компонентов, которые соответствуют предпочтительным значениям EIA серии E, являются стабилитроны для их напряжений пробоя. Стандартные напряжения стабилитрона обычно соответствуют значениям E12, хотя также доступны значения напряжения серии E24, особенно 5,1-вольтовый стабилитрон для 5-вольтовых шин. Опять же, это относится к обоим типам электронных компонентов: выводным устройствам и устройствам для поверхностного монтажа.
Как и в случае с другими электронными компонентами, выбор номиналов стабилитронов в диапазоне E12, а не E24, как правило, означает, что значения более широко доступны из таких источников, как дистрибьюторы электронных компонентов. При этом обычно используются 5,1-вольтовые стабилитроны со значением E24, поскольку это соответствует стандартному напряжению шины питания логики.
Резистор серии Е
Предпочтительные значения EIA или номиналы стандартных резисторов могут быть сведены в табличную форму для получения различных значений в пределах каждой декады.
Современная технология резисторов позволяет достичь очень жестких допусков, но использование резисторов даже серии E3 дает большие преимущества.
Использование резисторов серии E3 или даже E6 позволяет сократить количество различных типов резисторов, используемых в конструкции, и значительно упростить процессы закупки и производства, а также снизить затраты. Часто конструкции стараются придерживаться стандартных номиналов резисторов E3 или E6, используя только номиналы резисторов E12, E24, E48 или E9.6 в случае крайней необходимости.
Одним из примеров, когда значения могут быть сохранены в пределах серии E3, является цифровая конструкция, где необходим подтягивающий или подтягивающий резистор. Точное значение не имеет большого значения — требуется только значение в пределах приблизительного диапазона. Для этих резисторов значение может быть выбрано в пределах серии E3.
Для аналоговых схем часто требуется немного больше гибкости, но даже стандартные номиналы резисторов E6 или E12 можно без труда использовать в большинстве электронных схем. Иногда Е24, Е48, Е96 или даже значения серии E192 могут потребоваться для требований высокой точности и жестких допусков: фильтры, генераторы, измерительные приложения и т. д.
Таблицы значений резисторов серии Е
Ниже приведены общие номиналы резисторов, используемые в электронных схемах. Это стандартные номиналы резисторов E3, E6, E12, E24, E48 и E96.
Серия стандартных резисторов E3 | ||
---|---|---|
1,0 | 2,2 | 4,7 |
Резисторы серии E3 являются наиболее широко используемыми, и, следовательно, эти значения будут наиболее распространенными значениями резисторов, используемых в электронной промышленности. Они особенно полезны для номиналов резисторов, которые никоим образом не являются критическими. Придерживаясь этой серии, количество различных компонентов в любой конструкции электронной схемы может быть уменьшено, и это может помочь снизить производственные затраты за счет сокращения запасов и дополнительного управления и настройки, необходимых для дополнительных типов компонентов в конструкции.
Стандартный резистор E6 серии | ||
---|---|---|
1,0 | 1,5 | 2,2 |
3,3 | 4,7 | 6,8 |
Резисторы серии E6 также широко используются в промышленности. Они обеспечивают более широкий диапазон стандартных номиналов резисторов, которые можно использовать в электронных схемах, и это может быть важно для многих аналоговых схем.
Стандартный резистор E12 серии | ||
---|---|---|
1,0 | 1,2 | 1,5 |
1,8 | 2,2 | 2,7 |
3,3 | 3,9 | 4,7 |
5,6 | 6,8 | 8,2 |
Стандартный резистор E24 серии | ||
---|---|---|
1,0 | 1,1 | 1,2 |
1,3 | 1,5 | 1,6 |
1,8 | 2,0 | 2,2 |
2,4 | 2,7 | 3,0 |
3,3 | 3,6 | 3,9 |
4,3 | 4,7 | 5.1 |
5,6 | 6,2 | 6,8 |
7,5 | 8,2 | 9,1 |
Стандартный резистор E48 серии | ||
---|---|---|
1,00 | 1,05 | 1.10 |
1,15 | 1,21 | 1,27 |
1,33 | 1,40 | 1,47 |
1,54 | 1,62 | 1,69 |
1,78 | 1,87 | 1,96 |
2,05 | 2,15 | 2,26 |
2,37 | 2,49 | 2,61 |
2,74 | 2,87 | 3,01 |
3,16 | 3,32 | 3,48 |
3,65 | 3,83 | 4,02 |
4,22 | 4,42 | 4,64 |
4,87 | 5. 11 | 5.36 |
5,62 | 5,90 | 6,19 |
6,49 | 6,81 | 7,15 |
7,50 | 7,87 | 8,25 |
8,66 | 9,09 | 9,53 |
Резисторы и другие формы электронных компонентов серии E96 используются редко, хотя они необходимы в некоторых электронных конструкциях для очень жестких требований к допускам. Поскольку они используются реже, они могут быть не так широко доступны через дистрибьюторов электронных компонентов и, вероятно, будут более дорогими, хотя их получение не должно вызывать особых трудностей.
Стандартный резистор E96 серии | ||
---|---|---|
1,00 | 1,02 | 1,05 |
1,07 | 1.10 | 1,13 |
1,15 | 1,18 | 1,21 |
1,24 | 1,27 | 1,30 |
1,33 | 1,37 | 1,40 |
1,43 | 1,47 | 1,50 |
1,54 | 1,58 | 1,62 |
1,65 | 1,69 | 1,74 |
1,78 | 1,82 | 1,87 |
1,91 | 1,96 | 2,00 |
2,05 | 2. 10 | 2.16 |
2,21 | 2,26 | 2,32 |
2,37 | 2,43 | 2,49 |
2,55 | 2,61 | 2,67 |
2,74 | 2,80 | 2,87 |
2,94 | 3,01 | 3,09 |
3,16 | 3,24 | 3,32 |
3,40 | 3,48 | 3,57 |
3,65 | 3,74 | 3,83 |
3,92 | 4,02 | 4.12 |
4,22 | 4,32 | 4,42 |
4,53 | 4,64 | 4,75 |
4,87 | 4,99 | 5.11 |
5,23 | 5,36 | 5,49 |
5,62 | 5,76 | 5,90 |
6,04 | 6,19 | 6,34 |
6,49 | 6,65 | 6,81 |
6,98 | 7,15 | 7,32 |
7,50 | 7,68 | 7,87 |
8. 06 | 8,25 | 8,45 |
8,66 | 8,87 | 9,09 |
9,31 | 9,53 | 9,76 |
Серия стандартных номиналов резисторов E192 также существует, но их использование намного меньше, чем в других диапазонах, указанных выше. Их допуск составляет либо 0,5, либо 0,25%, и это приводит к увеличению затрат, а также к тому факту, что в диапазоне гораздо больше резисторов.
Хотя резисторы в диапазонах до E24 широко доступны, в любой конструкции часто помогает сосредоточиться на использовании как можно меньшего числа номиналов резисторов. Это уменьшит количество различных компонентов в конструкции, а для крупносерийного производства поможет снизить затраты.
Разработка значений серии E
На заре развития радио и электроники, в первой половине двадцатого века, стандартизация значений была незначительной или отсутствовала вовсе. Значения, выбранные для электронных компонентов, таких как резисторы и конденсаторы, были определены разными производителями.
Это создало ряд трудностей для проектирования электронных схем, поскольку часто необходимо было идентифицировать поставщика, чтобы затем можно было выбрать номинал электронного компонента.
С началом Второй мировой войны и резким ростом производства радио- и электронных устройств и оборудования разработчикам и производителям необходимо было использовать в своих конструкциях конкретные номиналы компонентов, а не множество вариаций, доступных от разных производителей компонентов.
Дальнейший импульс возник после Второй мировой войны с введением и значительным ростом использования бытовых электронных устройств и оборудования.
Чтобы удовлетворить спрос на необходимую стандартизацию, организация, известная как Международная электротехническая организация, начала работу над стандартом в 1948 году. Первый выпуск их документа был выпущен в 1952 году, а затем он был позже обновлен и стал документом IEC 60063: nnnn . , где nnnn — дата последнего выпуска.
Значения резисторов серии E используются повсеместно и обеспечивают очень полезный выбор резисторов, отвечающих требованиям любой ситуации. Эта серия также используется в качестве основы для других электронных компонентов, включая конденсаторы, катушки индуктивности и т. д.
Резисторы всех типов используют значения серии E, как резисторы SMD, так и резисторы с выводами. На самом деле серия E используется для всех электронных компонентов, таких как резисторы, конденсаторы и катушки индуктивности, будь то устройства с выводами или для поверхностного монтажа.
Другие электронные компоненты:
Батарейки
конденсаторы
Соединители
Диоды
полевой транзистор
Индукторы
Типы памяти
Фототранзистор
Кристаллы кварца
Реле
Резисторы
ВЧ-разъемы
Переключатели
Технология поверхностного монтажа
Тиристор
Трансформеры
Транзистор
Клапаны/трубки
Вернуться в меню «Компоненты». . .
Как рассчитать и понять номиналы резисторов – Kitronik Ltd
Резисторы
Резистор — это устройство, препятствующее прохождению электрического тока. Чем больше номинал резистора, тем сильнее он препятствует протеканию тока. Значение резистора указывается в омах и часто упоминается как его «сопротивление».
Идентификация номиналов резисторов
Цвет полосы | 1-й диапазон | 2-й диапазон | Множитель x | Допуск |
Серебро | ÷ 100 | 10% | ||
Золото | ÷ 10 | 5% | ||
Черный | 0 | 0 | 1 | |
Коричневый | 1 | 1 | 10 | 1% |
Красный | 2 | 2 | 100 | 2% |
Оранжевый | 3 | 3 | 1000 | |
Желтый | 4 | 4 | 10 000 | |
Зеленый | 5 | 5 | 100 000 | |
Синий | 6 | 6 | 1 000 000 | |
Фиолетовый | 7 | 7 | ||
Серый | 8 | 8 | ||
Белый | 9 | 9 |
Пример: Полоса 1 = красный, полоса 2 = фиолетовый, полоса 3 = оранжевый, полоса 4 = золотой
Значение этого резистора будет следующим:
2 (красный) 7 (фиолетовый) x1000 (оранжевый)
= 27 x 1000
= 27000 с допуском 5% (золото)
= 27 кОм
Слишком много нулей?
килоом и мегаом можно использовать:
1000 Ом = 1k
1000k = 1M
Задача идентификации резистора
Рассчитайте значения резисторов, указанные полосами, показанными ниже. Поле допуска игнорируется.
1-й диапазон | 2-й диапазон | Множитель x | Значение |
Коричневый | Черный | Желтый | |
Зеленый | Синий | Коричневый | |
Коричневый | Серый | Желтый | |
Оранжевый | Белый | Черный |
Расчет маркировки резисторов
Рассчитайте, какими будут цветные полосы для следующих номиналов резисторов.
Значение | 1-й диапазон | 2-й диапазон | Множитель x |
180 Ом | |||
3900 Ом | |||
47 000 Ом (47 кОм) | |||
1 000 000 Ом (1 м) |
Что означает Терпимость?
Резисторы всегда имеют допуск, но что это значит? Это относится к точности, с которой он был изготовлен. Например, если вам нужно измерить сопротивление резистора с допуском на золото, вы можете гарантировать, что измеренное значение будет в пределах 5% от его заявленного значения. Допуски важны, если точность номинала резисторов имеет решающее значение для производительности конструкции.
Предпочтительные значения
Существует несколько различных диапазонов номиналов резисторов. Двумя самыми популярными являются E12 и E24. Они учитывают производственный допуск и выбираются таким образом, чтобы было минимальное перекрытие между верхним возможным значением первого значения в ряду и наименьшим возможным значением следующего. Следовательно, в диапазоне допуска 10% меньше значений.
Допуск сопротивления E-12 (± 10%) | |||||||||||
10 | 12 | 15 | 18 | 22 | 27 | 33 | 39 | 47 | 56 | 68 | 82 |
Допуск сопротивления E-24 (± 5%) | |||||||||||
10 | 11 | 12 | 13 | 15 | 16 | 18 | 20 | 22 | 24 | 27 | 30 |
33 | 36 | 39 | 43 | 47 | 51 | 56 | 62 | 68 | 75 | 82 | 91 |
Ответы
Идентификация резистора
1-й диапазон | 2-й диапазон | Множитель x | Значение |
Коричневый | Черный | Желтый | 100 000 Ом |
Зеленый | Синий | Коричневый | 560 Ом |
Коричневый | Серый | Желтый | 180 000 Ом |
Оранжевый | Белый | Черный | 39 Ом |
Маркировка резистора
Значение | 1-й диапазон | 2-й диапазон | Множитель x |
180 Ом | Коричневый | Серый | Коричневый |
3900 Ом | Оранжевый | Белый | Красный |
47 000 Ом (47 кОм) | Желтый | Фиолетовый | Оранжевый |
1 000 000 Ом (1 м) | Коричневый | Черный | Зеленый |
