Cree xml t6: Характеристики CREE XM-L T6 LED

Характеристики светодиода Cree XM-L T6

Бывшие недавно в лидерах, мощные светодиоды Cree XLamp серии XP плавно сдают позиции, уступая путь более совершенным экземплярам серии XM-L и XM-L2. Новым чипам удалось преодолеть очередной рубеж яркости, благодаря чему светодиоды XM-L первого и второго поколения от компании Cree быстро были приняты на вооружение ведущими производителями современной осветительной аппаратуры. Не смотря на то, что первое поколение светодиодов XM-L было выпущено в далеком 2011 году, чип получился настолько удачным, что по-прежнему остается востребованным. Наиболее известным представителем семейства XM-L первого поколения стал светодиод группы T6. Обладая высокими техническими показателями, излучающие диоды XM-L T6 являются прекрасным решением для конструирования осветительных изделий.

Содержание

• 1 Основные характеристики
• 2 Параметры светового потока
• 3 Цветовые бины группы T6 и наборы поставки

Основные характеристики

Кристалл светодиода XM-L имеет размер 5х5 мм и визуально крупнее предшественника из семейства XP. Его отличительная черта – подложка зелёного цвета. Данное семейство светоизлучающих диодов имеет высокую светоотдачу с типичным значением теплового сопротивления 2,5°C/Вт. При рабочем токе потребления 700 мА номинальное падение напряжения – 2,9В. Полусферическая линза высотой 3,02 мм обеспечивает угол рассеивания 125°.

Параметры светового потока

Важнейший параметр любого светоизлучающего диода – световой поток. Компания Cree измерила реальные значения минимального светового потока XM-L при токе в 700 mA и температуре окружающей среды 25°C. Также, для справки, приведены расчетные значения при токе в 1000, 1500 и 2000 mA.

Нагрев кристалла светодиода неизбежно ведет к уменьшению яркости. К примеру, нагрев до 75°C ведёт к падению яркости на 10%.

Компания Cree ранжирует значения светового потока в зависимости от группы и цветовой температуры. На данный момент в серии XM-L существует 9 групп. Наименьший поток света имеют кристаллы группы S4 (164 лм), а наибольший – у U2 (300 лм). Наиболее распространенными являются светодиоды группы T6, которые имеют минимальный световой поток в 280 люмен при токе в 700 mA. LED XM-L T6 отлично зарекомендовали себя как в организации искусственного освещения крупных коммерческих объектов, так и в конструировании ручных фонариков. Их выпускают в холодном и нейтральном белом цвете в диапазоне цветовых температур от 5000 до 8300°K.

Цветовые бины группы T6 и наборы поставки

Бин светодиода – это неделимая область на диаграмме цветности МКО-1931. Необходимость введения понятия «бин» возникла из-за того, что с помощью цветовой температуры (Тцв) невозможно выполнить точную градацию источников света. Необходимость в более дискретном подходе при делении белых светодиодов, привела к появлению нового стандарта цветности ANSI С78.377А. Стандарт предусматривает 8 бинов Тцв с указанием допустимых отклонений во всем пространстве белого света на диаграмме цветности МКО-1931.

Разница цвета в приделе областей бинов ANSI С78. 377А легко заметна, поэтому крупные производители светоизлучающих диодов дополнительно разделяют каждую область на несколько частей.

Компания Cree имеет свой вариант стандартизации цветности, основанный на стандарте ANSI С78.377А. Заказ светодиодов у компании Cree только с определенным бином не возможен, связано это с малым размером бинов и технологическими трудностями при массовом производстве. Разработчик поставляет светодиоды XM-L в наборах, каждый из которых включает в себя несколько бинов. Узнать включенные в набор бины можно по двум символам в конце кода комплекта.

Для LED XM-L T6 существует 6 наборов поставки: 50, 51, 53, E1, E2 и E3. Комплект E3 дополнительно указывает на нейтральный тон свечения светодиодов, остальные указывают на холодные оттенки.

Например, комплект поставки E1 может содержать 4 бина. Другими словами, если в коде набора указан комплект Е1, то тональность включенных в него светодиодов будет соответствовать только 4 бинам (1A, 1B, 1C, 1D).

На упаковку оригинального продукта от Cree обязательно наносится бин-код и код комплекта поставки. Ниже представлена его конфигурация для светодиодов из серии XM-L группы T6.

Светодиод cree xm l t6 в категории «Спорт и отдых»

Светодиод Cree XM-L 2 T6 белый 5000-6000К для фонарей,фар,светильников Police Bailong

На складе в г. Запорожье

Доставка по Украине

180 грн

Купить

Deeplight

Плата драйвер управления + светодиод Cree XML2 режим 2.8А XM-L2 (T6 U3 L2) 22мм 3-15В 20мм

На складе в г. Запорожье

Доставка по Украине

330 грн

Купить

Deeplight

Фонарь налобный с мощным светодиодом CREE XM-T6 Световой поток 3000 лм Дальность свечения 500м Рыбалка Охота

На складе в г. Кривой Рог

Доставка по Украине

440 грн

Купить

Интернет магазин 24 Часа

Плата драйвер управления + светодиод Cree XML2 режим 2. 8А XM-L2 (T6 U3 L2) 22мм 3-15В 16мм

Доставка из г. Запорожье

330 грн

Купить

Deeplight

Фонарик Yupard F12 на светодиоде Cree XM-L2 T6 1 режим Roche EDC ліхтарик фонарь фара

Доставка по Украине

638 грн

Купить

Avtovivat

Высокоэффективный мощный налобный фонарь Police BL-2188B-светодиод XM-L T6

Доставка из г. Киев

588 грн

Купить

Valindom

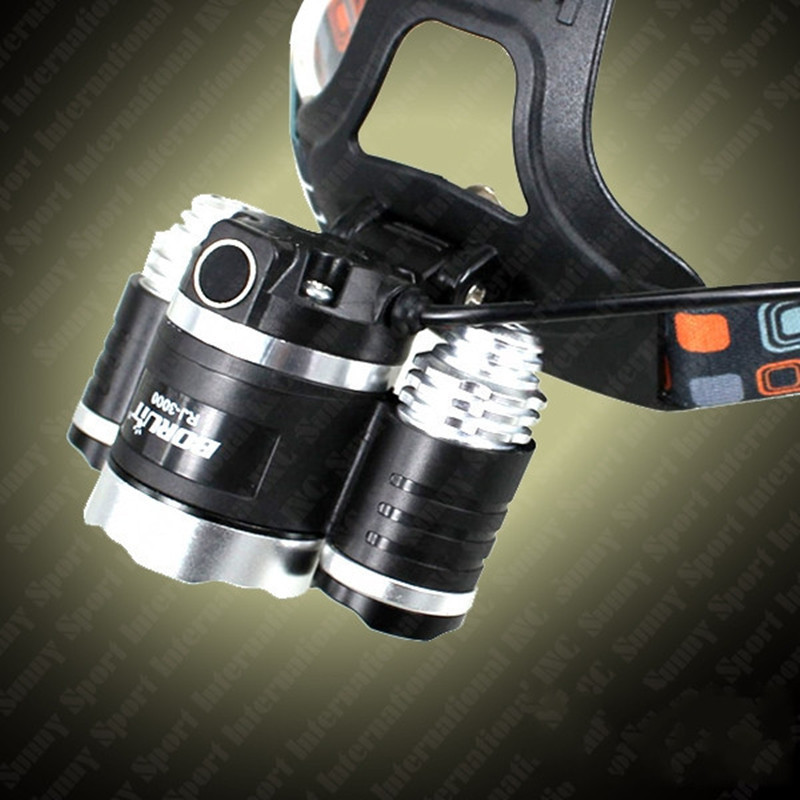

Высокоэффективный мощный тройной налобный фонарь Police Police RJ-3000-светодиод: 1х XML T6 + 2х Cree Q5

Доставка из г. Киев

489 грн

Купить

Valindom

Сверхмощный налобный фонарь Police W602- светодиоды T6+ XPE Cree Q5 — 2шт zoom

Доставка из г. Киев

599 грн

Купить

Valindom

Высокоэффективный мощный налобный фонарь Police BL-T64/4101+COB-светодиод CREE XML-T6+ 4шт XPE+ COB панель

Доставка из г. Киев

722 грн

Купить

Valindom

Мощный налобный фонарь аккумуляторный police BL-6699 |WD 296 2 x 18650 светодиод Cree XML-T6

Доставка из г. Киев

555 грн

Купить

Valindom

Фонарь налобный светодиод GREE T6 Функция ZOOM Дальность свечения 1000 м Спорт Рыбалка Охота

На складе

Доставка по Украине

430 грн

Купить

Интернет магазин 24 Часа

Фонарь прожекторный светодиодный аккумуляторный TG-TZ02001 LED XM-L T6 USB

Доставка по Украине

2 450 грн

Купить

AksiMob

Светодиод Cree XM-L2 T6-6C 3500K 16 мм светодиодный модуль диод светодиодная матрица світлодіод діод

Доставка по Украине

233 грн

Купить

Avtovivat

Светодиод Cree XM-L2 T6-6C 3500K 20 мм медная подложка светодиодный модуль диод светодиодная матрица

Доставка по Украине

244 грн

Купить

Avtovivat

Светодиод Cree XM-L2 T6-6C 3500K 16 мм медная подложка светодиодный модуль светодиодная матрица світлодіод

Заканчивается

Доставка по Украине

255 грн

Купить

Avtovivat

Смотрите также

Диодный фонарь YUPARD / GARBERIEL XM-L T6 (встроенная зарядка, режим светильника / ночника)

На складе в г. Одесса

Доставка по Украине

450 — 456 грн

от 2 продавцов

450 грн

Купить

Интернет-магазин вело-товаров «Sobike UA»

Фонарик ручной BL 1812-T6 Cree XM-L T6, аккумуляторный, металл, режимов работы 5, фонарь ручной, фонари

Доставка из г. Винница

300 грн

Купить

Magnitik

Велофара + гудок «2-в-1» CREE XM-L T6 / 350 лм / 130 Дб / 5 видов сигнала / выносная кнопка / 2000 мАч USB

На складе в г. Одесса

Доставка по Украине

650 — 927 грн

от 3 продавцов

650 грн

Купить

Интернет-магазин вело-товаров «Sobike UA»

Тактический фонарь XM-L2 (T6) + аккумулятор 18650 (фонарик)

На складе

Доставка по Украине

442.4 — 448 грн

от 2 продавцов

560 грн

448 грн

Купить

УКРАЇНА ПОНАД УСЕ!

Світлодіодний USB-ліхтарик XM-L T6 /ліхтар,лампа,Повербанк/ 3 в 1

На складе в г. Львов

Доставка по Украине

1 500 грн

Купить

Интернет-магазин «Казка»

Велофонар + на лоб Police B03A/B06B-T6, STOP-5LED, ЗУ 220V, 4х18650, 2хаАА

На складе в г. Киев

Доставка по Украине

550 грн

Купить

«Макрос»

Фонарь подводный Bailong BL-F09-XPE (Cree XM-L T6, 500 люмен, 3 режима, 1х18650/3хAАA) — g-sport

На складе в г. Одесса

Доставка по Украине

684 грн

Купить

Gsport

Фонарь налобный XBalog Cree XM-L T6-50000W-XB6967 влагостойкий, фокусировка Zoom, наклон 90° ANS

Доставка по Украине

649 грн

449 грн

Купить

Ananas SHOP

Фонарь тактический карманный LED Bailong Police BL-1831 (Cree XM-L-T6, 1000 люмен, 5 режимов, 1х18650) ANS

Доставка по Украине

699 грн

599 грн

Купить

Ananas SHOP

Фонарь подствольный Police Q2800 T6 XM-L2 U2

Доставка по Украине

1 049 — 1 149 грн

от 5 продавцов

1 149 грн

Купить

Интернет-магазин «Сан-Санич»

Налобный фонарь BORUiT D10 Cree XM-L2 ОРИГИНАЛ

Доставка из г. Ровно

500 грн

Купить

Diapazon — радіостанції та аксесуари

Лихтар свитлодиод XM-L2 CREE 3 режими Р=10 Вт YATO Польща YT-08591

На складе

Доставка по Украине

1 210 грн

1 185.80 грн

Купить

RadiVam

Фонарь подствольный Police Q2800 T6 XM-L2 U2

Доставка по Украине

по 1 149 грн

от 2 продавцов

1 149 грн

Купить

Интернет магазин TopSet

Велосипедная фара на usb 5 cree xm-l t6 led 500Lm

Доставка по Украине

330 — 455 грн

от 2 продавцов

455 грн

Купить

Интернет — магазин Artis

Обзор

Outlite E6 CREE XML-T6 —

Итак, на Amazon было много восторженных отзывов, в которых высоко оценили светодиодный фонарик Outlite E6. Теперь… с более разборчивым обзором, моя очередь!

Им нравится этот набор!

Весь комплект Outlite E6

Должен признаться, Outlite украсил этот комплект всем, что нужно для того, чтобы начать со светодиодного фонарика.

Они получают Е6, перезаряжаемую батарею 18650, зарядное устройство, пластиковую трубку для батареи, дополнительную клетку (держатель) для трех батареек ААА (поскольку она работает и от них) И, в качестве дополнительного бонуса, небольшой фонарик на цепочке для ключей, который работает от трех батареек размером с кнопку (входят в комплект).

Поехали по частям

Фонарик и «заявленный» светодиод

Маркировка «Zoom»

Безель E6

CREE? XM-L T6

НЕТ! Решетка Яркая!

НЕТ радиатора!

Судя по картинке выше, я надеюсь, вы поняли, что светодиод внутри E6 НЕ оригинальный CREE! Это сделано Lattice Bright. Вот техпаспорт, в котором указаны характеристики этого светодиода. Обратите внимание, что его типичный световой поток составляет 300 люмен!!! Это намного МЕНЬШЕ, чем рекламируемые 900 люмен, которые вы увидите в Интернете.

На другом изображении выше я также заметил, что между светодиодом (и звездообразным основанием) и микросхемой драйвера внизу нет радиатора. Это упущение указывает на то, что если свет будет работать на высокой мощности в течение длительного периода времени, это либо сократит срок службы светодиода, либо просто перегорит его! Это происходит из-за выделяемого светодиодом тепла, которое невозможно отвести из-за отсутствия радиатора!

Размер.

Это не маленький щенок. Поскольку головка имеет функцию масштабирования, ее полная длина составляет 6,5 дюйма. Ее длина со сложенной головкой составляет 5,75 дюйма. Ширина в самом широком месте безеля составляет почти 1,5 дюйма.0003

Балка.

Луч, создаваемый светодиодом, имеет слегка голубоватый оттенок и очень однороден в самом широком диапазоне. При выдвинутой головке луч сужается до «квадратного» контура светодиода. Голова имеет достаточное сопротивление, чтобы быть неподвижной практически в любом положении между пятном и самой широкой точкой.

Е6 в ПОЛНОЙ (удлиненной) длине0002 Изображения ниже демонстрируют «полный» луч, полуполный луч и прямоугольное пятно. Для изображений в этом разделе я попытался сравнить высокий режим с низким режимом с идентичными снимками. Нажмите на каждый для полноразмерного изображения.

Полный луч (цель 60 футов)

Половинное увеличение — низкий режим

При половинном увеличении (цель 17 футов)

На 17 футов на низком уровне

Полное увеличение (цель 60 футов)

Полное увеличение — низкий режим

Полный луч (цель 17 футов)

E6 имеет три режима; низкий средний высокий. Плюс строб и SOS. Вы должны быть в состоянии сказать по картинкам, что нет БОЛЬШОЙ разницы между высоким и низким. Средний, конечно, находится прямо посередине.

Один сильный щелчок по задней крышке включает фонарь, а «мягкое нажатие» обеспечивает переход на следующий уровень. Памяти нет, поэтому после выключения он будет включен при повторном включении.

Кольцо для ключей Mini;

Этот маленький «бесплатный» фонарик чуть длиннее моего фонарика с кольцом для ключей CooYoo Quantum SS и подходит для очень близкого освещения.

У него всего один режим, активируемый маленькой кнопкой на торце, и он излучает ярко выраженный «синий» луч. В комплект входят три одноразовые батарейки размером с кнопку.

Брелок «халява»

Звезда и луна на голове

Подсветка ближнего света

Сравнение с CooYoo (справа)

«БЕСПЛАТНАЯ» батарея 18650;

Что я могу сказать по этому поводу. Это 3,7-вольтовая батарея Outlite, заявленная емкостью 3600 мАч. При тщательном тестировании я обнаружил, что это примерно 1930 мАч. Эта низкая емкость означает, что при сильном разряде у него не будет почти такого же длительного срока службы, как у более качественной батареи.

Дополнительные сведения см. в этой статье о емкости поддельных аккумуляторов.

Еще более важно то, что батарея заявлена ​​как защищенная от переразряда. Угадайте, что… НЕТ! В моем тестировании я смог снизить напряжение до 2,6! При использовании в E6 выход становился все тусклее и тусклее. Защищенная батарея обычно не позволяет этому случиться.

«БЕСПЛАТНОЕ» зарядное устройство;

Ну вот опять. Что я могу сказать об универсальном зарядном устройстве… которое на задней панели «претендует» на звание «умного зарядного устройства»!

Когда я поместил аккумулятор Outlite в отсек для зарядки, загорелся ярко-красный индикатор. Хороший! Однако, учитывая низкую емкость батареи, ее зарядка из разряженного состояния не должна была занимать более 3 часов. Ну аккум села на зарядку и через 9 часов (при все еще красном индикаторе зарядки) я снял аккум для проверки напряжения. Это было только в 3,8! Цель 4,2, так что у этой батареи было много возможностей. Я не собирался ждать этого, так как мог легко увидеть, что для достижения полного напряжения требуется около 12 часов.

Я закончил зарядку? Да. Я поместил его в свое зарядное устройство Opus BT-C3100 с током 1000 мА, и он полностью зарядился за 90 минут. На задней стороне универсального блока написано «выход 1А»!! Это явно неудачная попытка пошутить. Я полагаю, что из-за медлительности устройства оно в лучшем случае не может потреблять более 200 мА.

Мысли и предложения

Красочный задний переключатель

В заключение хочу сказать, что Outlite E6 хорош в качестве дополнительного фонарика. Я бы НЕ рассчитывал на него как на свой ГЛАВНЫЙ фонарик.

Он не является водонепроницаемым, но должен быть водонепроницаемым. Одна вещь, которую нужно знать о «зумирующих» фонариках: даже если вода попадет на скользящую часть шеи, когда голова вытянута, ее следует вытереть, прежде чем снова потянуть голову вперед. Если вода попадет в скользящий механизм, это может привести к проблемам, если она достигнет светодиода.

Скользящая головка работает хорошо и останавливается там, где это необходимо. При полной ширине луча яркость полезна только на близком расстоянии. Сдвигание головы вперед необходимо при использовании на улице, но даже при среднем увеличении не рассчитывайте на полезную яркость, освещающую что-либо дальше, чем, возможно, 25 футов.

На мой взгляд, средний и низкий режимы (по крайней мере, снаружи) не очень полезны. Хотя низкий режим, вероятно, не более чем на 100 люмен тусклее, чем высокий, вам понадобится вся выходная мощность, которую вы можете получить, чтобы сделать свет полезным. Вот где более мощная батарея необходима!

Я также собираюсь поспорить с качеством анодирования на этом фонаре. ОЧЕВИДНО, это не TypeIII, как вы найдете на БОЛЬШИНСТВЕ «качественных» фонарей. На фото ниже вы можете увидеть, что произошло после того, как я поднес конец ножниц к корпусу фонаря и сделал несколько «взмахов». Остались постоянные царапины! Это НЕ произойдет с ЛЮБЫМ фонариком с жестким анодированием TypeIII.

Царапины — результат очень плохого анодирования!

Одно интересное наблюдение. Я сравнил использование 18650 с тремя перезаряжаемыми батареями NiMH AAA. Примечательно, что я не увидел разницы в выходе. Так что в качестве альтернативы вы можете использовать три AAA, но я бы рекомендовал NiMH (такие как Eneloop), потому что вы довольно быстро израсходуете щелочные AAA. Если вы пойдете по этому пути, вам все равно понадобится умное зарядное устройство. Большинство из тех, на которые я ссылался выше и ниже, заряжают как литий-ионные, так и никель-металлогидридные аккумуляторы. Думаете о том, чтобы отказаться от дополнительных затрат? Эй… вы получаете действительно дешевый фонарик… вы можете позволить себе выложить дополнительные деньги на приличные аксессуары.

Если вы считаете, что Е6 вам подходит, то я бы посоветовал купить надежный (защищенный) аккумулятор правильной емкости 18650. Кроме того, если вы не возражаете ждать более десяти часов, чтобы зарядить эту батарею, я бы посоветовал поискать НАСТОЯЩЕЕ «умное зарядное устройство»!

Вопросы или комментарии? Я здесь для вас 🙂

Подпишитесь на Lightsnear и поставьте нам лайк:

Характеристики CREE XM-L T6 LED

Одним из лидеров мирового рынка светодиодов является компания CREE. Его светодиоды во много раз более популярны по сравнению с другими продуктами. Кто не силен в иностранных языках, ничего не сможет найти, но структура официального сайта довольно запутанная.

А в польских интернет-магазинах информации о характеристиках практически не встречается, а то чтобы найти характеристики светодиодов CREE надо не слабо постараться. Чтобы найти спецификации CREE XM-L T6, иногда называемые просто XML T6, пришлось пересмотреть несколько довольно больших документов с параметрами таблицы.

Такие ситуации бывают в самых разных магазинах, в том числе и в китайских. Ссылаясь на именитого производителя, они обещают огромное количество люменов светового потока и при этом необоснованно задирают цену на эти лампочки.

В лучшем случае вы будете продавать оригинальную лампочку Cree по завышенной цене. В худшем случае из-за наплыва некачественных диодных ламп из Китая вы будете продавать лампы некачественного неизвестного происхождения по цена оригинального CREE T6. Чтобы отличить аналог от оригинала, придется искать технические характеристики, узнавать все самостоятельно или обращаться к независимому эксперту. При этом интернет-магазин будет получать сверхприбыль, так как цена копии оригинала может быть не в 5-10 раз больше.

Технические характеристики CREE XM-L T6

Варианты Cree всегда отличались лучшими характеристиками: суперяркие, долговечные и дорогие. Рассмотрим варианты Т6 LED нейтрального белого света, которые имеют средние характеристики между теплым и холодным. Он принадлежит к серии часовни CREE Xlamp.

В помещениях с белыми лампами холодный свет поверхностей дает эффект ультрафиолетового излучения. Такого эффекта я добился, установив лампочку в большом зале на площадке, отчего все в восторге от такого света, как на дискотеке.

Другие режимы показаны в таблице только для справки, например, 1000, 1500, 2000 мА. То есть они рассчитываются теоретически, но на практике не применяются, и работоспособность в этих режимах гарантировать нельзя.

Также в любом случае обратите внимание на нагрев лампы, чем выше мощность, тем лучше она должна быть холоднее. В противном случае он легко расплавится или сгорит.

Подробные характеристики

Результаты

XML T6 получился очень хорошим по параметрам. Высокая светоотдача в 120 люмен на ватт не будет стоить потраченных денег. Просто купите обычную лампу с отдачей 100 люмен на ватт, но лампочка будет на 1 или 2 диода длиннее, а стоить будет в 5 раз дешевле.
