Что такое заземление: Заземление. Что это такое и как его сделать.

Содержание

определение понятия, для чего нужно, как работает

Работа современного электрооборудования недопустима без грамотно организованной защиты от случайного поражения электрическим током. Для этих целей используются специальные устройства, которые называются заземляющими. Таким образом, заземление — это преднамеренно организованная система, обеспечивающая нормальные условия функционирования электрооборудования.

Содержание

О заземлении простыми словами

Само понятие «заземление» происходит от слова «земля», то есть почва или грунт, назначение которых – служить отводом для опасных токов, стекающих по специально организованной цепи. Для ее образования необходимо неразрывное соединение всех частей защитной системы, которое начинается от точки контакта корпуса заземляющего элемента и заканчивается погруженным в землю элементом заземляющего устройства (ЗУ).

Внешний контур заземления частного дома (слева). Заземление внутри помещения (справа), заземляющий проводник указан пунктирной линией.

Согласно определениям, приводимым в техдокументации, заземление это есть преднамеренное электрическое соединение металлических корпусов агрегатов со специальным заземляющим контуром. Исходя из рассмотренных фактов, можно сделать вывод, что заземлением называют преднамеренный электрический контакт защищаемого оборудования с грунтом.

Требования к заземлению

После того как разобрались с тем, что является определением самого понятия заземления – можно перейти к тем категориям и нормам, которые вводятся действующими стандартами. Согласно ПУЭ к заземляющему устройству в первую очередь предъявляются следующие требования:

назначение ЗУ – эффективно отводить опасные токи в землю, для чего в их конструкции предусмотрен целый набор проводников и металлических прутьев;
заземлению подлежат все части электроустановки, включая металлические дверцы щитов;
суммарное переходное сопротивление контактов в системе заземления не должно превышать 4-30 Ом;
при ее обустройстве в распределенных нагрузках обязательно использование системы выравнивания потенциалов (ее назначение – устранить неравномерность распределения напряжений).

Дополнительная информация: Поскольку основное назначение заземления состоит в обеспечении безопасности работающего с оборудованием персонала – при его эксплуатации особое внимание уделяется надежности функционирования.

Качество его работы обеспечивается целым комплексом профилактических мероприятий и периодически организуемых испытаний.

Почему человека бьет током

Для того чтобы ответить на поставленный вопрос потребуется ознакомиться с неисправностями, периодически возникающими в действующем электрооборудовании. Дело в том, что в процессе его длительной эксплуатации возможно разрушение изоляции и появление контакта оголенного провода силового питания с корпусом электроустановки.

Если у эксплуатируемого оборудования нет заземления – это угрожает работающему с ним оператору ударом тока (фото слева). Подобный эффект возникает при случайном соприкосновении тела человека с токопроводящими частями стиральной машины или ванны, например.

Принцип работы заземления

После ознакомления с определением заземляющих систем и предъявляемым к ним требованиям следует разобраться, что такое заземление и для чего оно предназначается. Для этого, прежде всего, следует знать, что ноги человека через железобетонный пол всегда в какой-то мере контактируют с землей.

При касании человеком корпуса оборудования, находящегося под воздействием высокого потенциала, ток протекает через его тело и ноги в землю, то есть он является звеном в этой цепочке.

Обратите внимание: Опасными для человека являются даже небольшие токи, а при достижении ими величины 100 мА возможен смертельный исход.

Для того чтобы понять, как работает заземляющая система – следует учесть, что корпус электрооборудования через набор проводников и металлических штырей соединяют с грунтом (заземляют). Благодаря этому преднамеренному соединению критичный для человека потенциал снижается до безопасного уровня. При этом аварийные токи «стекают» через заземленный корпус на землю, минуя человеческое тело.

Из чего состоит конструкция заземляющего устройства

Сначала следует познакомиться с теми элементами, которые входят в состав его конструкции. Типовой заземляющий контур представляет собой сооружение из трех стальных заземлителей, вбитых в землю по углам траншеи, вырытой на глубину примерно 0,7-0,8 метра. Заземлителями могут быть стальные уголки или омедненные прутки.

Длина погруженной в почву части заземлителей должна быть не менее 2,5 метров. Точные значения этих параметров выбираются с учетом характера грунта в месте обустройства контура и климатических условий в данной местности. Подробно о заземляющем контуре и его монтаже вы можете узнать в нашей статье «Контур заземления, что собой представляет и как он работает».

Выступающие из земли на 10-15 см части стальных заготовок свариваются между собой металлическими пластинами шириной 40 мм (толщиной не менее 4-х мм). В верхней части одного из вертикальных электродов устраивается контактная зона в виде наваренного на него болта с резьбой. На ней посредством гайки крепится конец идущей от корпуса заземляемого прибора медной шины, сечение которой не должно быть менее 6 кв.мм.

Дополнительная информация: Для снижения сопротивления цепи стекания аварийного тока это соединение иногда делается сварным.

Внешний контур заземления

По завершении основных работ траншея с размещенной в ней конструкцией засыпается откинутой ранее землей, из которой удаляются камни и ненужный мусор.

Согласно требованиям ПУЭ любая заземляющая система должна соответствовать техническим нормативам в части предельно допустимого сопротивления току утечки. Его величина должна быть:

менее 8 Ом в промышленных сетях с фазным напряжением 220/127 Вольт;
менее 4 Ом для линейных напряжений 380 Вольт;
не более 30 Ом в бытовых сетях (этот показатель считается предельно допустимым).

Прокладываемая от конструкции ЗУ медная жила вторым своим концом фиксируется на специальной планке, монтируемой на распределительном щитке объекта (дома, в частности). Ее называют главной заземляющей шиной (ГЗШ), а предназначается она для сборки всех защитных проводников в одном месте. Медные жилы расходятся от нее непосредственно к потребителям (через розетки к корпусам приборов).

Естественное и искусственное заземление

Естественное заземление – это предмет или сооружение, которое имеет надежный контакт с землей в силу выполняемых им функций. К этой категории можно отнести:

водопроводные и отопительные трубы, проложенные непосредственно в земле;
любые металлические конструкции и их элементы, имеющие хороший контакт с почвой;
оболочки сварочных и подобных им кабелей;
металлические закладные и шпунты и т.п.

Стоит заметить! На обустройство функционального заземления в этом случае не потребуется специальных усилий, так как элементы естественного заземлителя уже готовы к подключению заземляющих проводников.

Естественные заземлители

В ситуации, когда такие системы найти не удается – приходится заниматься монтажом самодельных ЗУ.

Искусственным заземлением считается преднамеренно организованный электрический контакт двух тел, одним из которых является защищаемый прибор, а вторым – так называемый «заземляющий контур». Эта его составляющая представляет собой специальную распределенную (иногда – точечную) конструкцию на основе металлических стержней, размещаемых глубоко в земле.

Как правило, в качестве вертикально забиваемых электродов применяются стальные прутки диаметром до 12 мм, имеющие длину не менее 2,5 метра. Для обустройства горизонтальных перемычек, обеспечивающих электрический контакт двух тел, берутся металлические уголки 50x50x6 мм и длиной 2,5-3 метра (их можно заменить трубами диаметром порядка 6 мм и более).

Для чего нужно заземление Видео

Чтобы разобраться в том, зачем нужно заземление в доме – придется ознакомиться с его основным назначением. Как уже отмечалось в ранее представленном разделе, заземление служит для защиты человека от опасного потенциала, случайно оказавшегося на корпусе действующего оборудования. С порядком его работы и назначением проще всего ознакомиться на многочисленных примерах, представленных на видеороликах.

Что такое заземление?

Зачем нужен контур заземления

В заключение отметим, что понимание назначения заземления поможет сберечь здоровье работающих с электрооборудованием людей.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Заземление в электрике — что это такое и для чего нужно?

Понятие «заземление» знакомо каждому из нас вне зависимости от места проживания (будь то квартира, частный дом или загородный коттедж). Знаем мы и о том, что без данного приспособления невозможна безопасная эксплуатация приборов, подключенных к электросети. К сожалению, большинство «продвинутых» обывателей самостоятельно монтируют на своей жилплощади заземление. При этом не понимая, что несоблюдение технических требований и игнорирование мельчайших нюансов могут повлечь за собой более серьезные последствия, нежели отсутствие этого самого заземления.

Соединение металлических частиц электрических приборов с землей и является заземлением. Нередко бывают случаи, когда по каким-либо причинам повреждается изоляция наружного или внутреннего провода, из-за чего корпус устройства находиться под высоковольтным напряжением. Цель заземления в данном случае — обезопасить человека от ударения током.

Такие приборы, как водонагреватель, утюг, стиральная или посудомоечная машина, электроплита представляют повышенную опасность. Это обусловлено тем, что они напрямую контактируют с водой и имеют металлический корпус.

Самодельное заземление

В реальности заземление прибора выглядит следующим образом: к корпусу электрического устройства крепиться провод, который выводиться из помещения через любое отверстие (окно, дверной проем, высверленную дырку и тому подобное). В землю около дома крепиться металлический прут, штырь или труба. Длина выбранного электрода обязательно должна быть более 2 метров, чтобы выдержать любую нагрузку. К нему в последующем и присоединяется провод.

Данная схема работает в любом случае в силу того, что потенциал земной поверхности — 0 В, в то время, как на корпусе электроприбора во время утечки тока могут оказаться все 220 В. Заземление в данном случае — прекрасный проводник для электричества, поэтому даже прикоснувшись к машинке или чайнику человек не подвергает свою жизнь опасности.

Идеальное заземление

Самым надежным и грамотным заземлением считается защитное заземление, которое предусмотрено правилами устройства электроустановок (ПУЭ). В данном случае в проводке дома или квартиры помимо двух основных проводов (ноль и фаза) присутствует провод заземления. Таким образом кабель состоит из 3-х жил, последняя из которых соединяется с грунтом.

Заземляющий провод ветвиться по всем розеткам, расположенным на жилплощади. Розетка также оснащена дополнительным контактом (те самые усики по бокам, на которые мы зачастую не обращаем внимания). Вилка электрического прибора в свою очередь также имеет контакты, а шнур состоит из трех жил. Однако, не стоит оставлять без внимания тот факт, что розетка заземлена лишь в том случае, когда заземление присутствует и в схеме электропроводки.

К огромному сожалению, в многоквартирных жилых постройках старых времен о заземление знают лишь по наслышке. Жильцам нижних этажей вполне реально устранить эту проблему, смонтировав самостоятельно заземление. Акцентируем внимание на том, что проводить монтаж следует с учетом ПУЭ. Несмотря на легкость процесса, несоблюдение мельчайших нюансов может привести к неприятным последствиям.

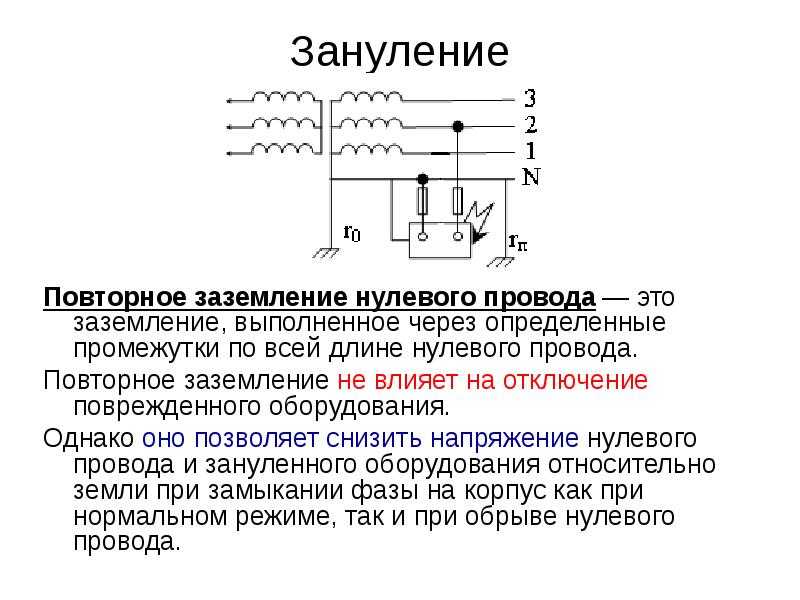

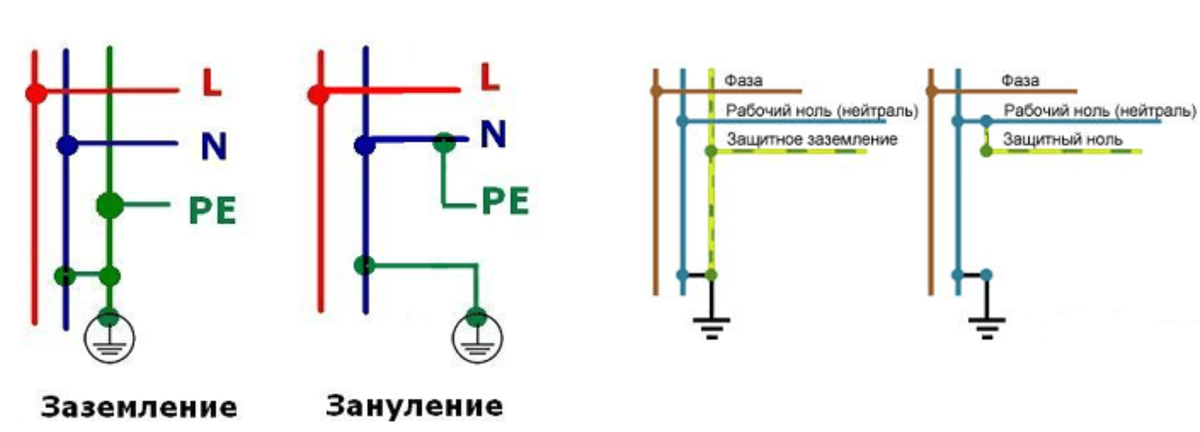

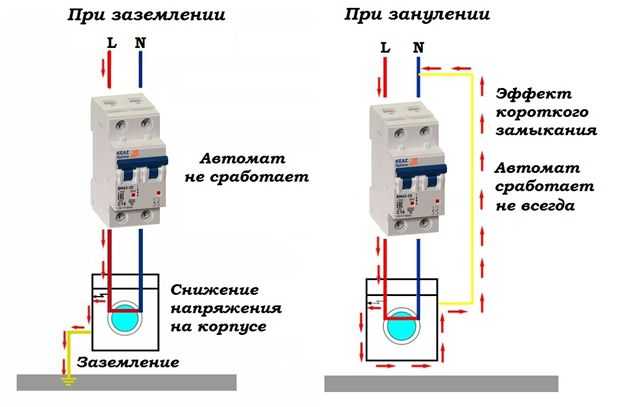

Ни в коем случае нельзя использовать вместо заземления зануление (прикрепление заземляющего провода к нулевому). Также большой ошибкой является использование в качестве электрода маленьких кусков труб или радиатора. Такие эксперименты равносильны курению на бензоколонке, поэтому о безопасности в данном случае не может идти и речи.

Если вы сомневаетесь в своих силах, лучше воспользоваться помощью профессионального электрика.

Что такое заземление и может ли оно помочь улучшить ваше здоровье?

Мы включаем продукты, которые мы считаем полезными для наших читателей. Если вы покупаете по ссылкам на этой странице, мы можем получить небольшую комиссию. Вот наш процесс.

Healthline показывает вам только бренды и продукты, которые мы поддерживаем.

Наша команда тщательно изучает и оценивает рекомендации, которые мы делаем на нашем сайте. Чтобы установить, что производители продукта соблюдали стандарты безопасности и эффективности, мы:

Оцените ингредиенты и состав: Могут ли они причинить вред?
Проверьте все утверждения о пользе для здоровья: Соответствуют ли они существующим научным данным?
Оцените бренд: Работает ли он добросовестно и соответствует ли он лучшим отраслевым практикам?

Мы проводим исследования, чтобы вы могли найти надежные продукты для вашего здоровья и хорошего самочувствия.

Узнайте больше о нашем процессе проверки.

Заземление, также называемое заземлением, представляет собой терапевтическую технику, которая включает в себя выполнение действий, которые «заземляют» или электрически восстанавливают связь с землей.

Эта практика основана на науке о заземлении и физике заземления, чтобы объяснить, как электрические заряды земли могут оказывать положительное влияние на ваше тело. Этот тип заземляющей терапии не совсем совпадает с техникой, используемой в лечении психических заболеваний.

В этой статье мы рассмотрим научные основы энергии заземления, риски и преимущества использования методов заземления, а также способы выполнения заземления.

В настоящее время тема заземления недостаточно изучена, и научных исследований о ее преимуществах очень мало. Тем не менее, самые последние научные исследования изучали заземление при воспалении, сердечно-сосудистых заболеваниях, повреждении мышц, хронической боли и настроении.

Основная теория одного обзорного исследования заключается в том, что заземление влияет на живую матрицу, которая является центральным связующим звеном между живыми клетками.

Электрическая проводимость существует в матрице, которая действует как защита иммунной системы, подобно антиоксидантам. Они считают, что с помощью заземления можно восстановить естественную защиту организма. Дальнейшие исследования расширяют эту идею.

В небольшом исследовании заземления и здоровья сердца 10 здоровых участников были заземлены с помощью пластырей на ладонях рук и подошвах ног.

Были проведены измерения крови до и после заземления, чтобы определить любые изменения текучести эритроцитов, которые играют роль в здоровье сердца. Результаты показали значительно меньшее слипание эритроцитов после заземления, что свидетельствует о пользе для здоровья сердечно-сосудистой системы.

В другом более крупном исследовании изучалась роль заземления в посттренировочном повреждении мышц. Исследователи использовали как заземляющие пластыри, так и коврики и измеряли уровень креатинкиназы, количество лейкоцитов и уровень боли до и после заземления.

Анализ крови показал, что заземление уменьшило повреждение мышц и боль у участников. Это говорит о том, что заземление может влиять на способности к исцелению.

Это исследование подтверждается недавним исследованием заземления для уменьшения боли и улучшения настроения. Шестнадцать массажистов чередовали периоды заземления и отсутствия заземления.

До терапии заземлением физический и эмоциональный стресс и боль были обычными побочными эффектами их физически тяжелой работы. После терапии заземлением у участников уменьшились боль, стресс, депрессия и усталость.

Большинство исследований по заземлению небольшие и в некоторой степени полагаются на субъективные измерения, такие как самооценка чувств, настроение или даже самолечение.

Некоторые исследования также полагаются на маркеры крови, например те, которые выявляют воспаление, но объем и нехватка этих исследований предполагают, что необходимы дополнительные исследования.

Существует множество типов заземления. Все они сосредоточены на воссоединении себя с землей. Это может быть сделано посредством прямого или косвенного контакта с землей.

Ходьба босиком

Вы когда-нибудь были на улице теплым летним днем и чувствовали желание побегать босиком по траве? Один из самых простых способов приземлиться на землю — ходить босиком.

Находясь на траве, песке или даже в грязи, соприкосновение кожи с естественной землей может дать вам энергию заземления.

Лежа на земле

Вы можете усилить контакт кожи с землей, лежа на земле. Вы можете делать это на траве в парке или на песке на пляже.

Если вы собираетесь заземлиться таким образом, обязательно примите соответствующие меры предосторожности и никогда не ложитесь туда, где вы можете пораниться.

Погружение в воду

По мнению сторонников заземления, воду можно использовать для заземления точно так же, как для заземления используется физическая земля.

Они предлагают просто побродить по чистому озеру или поплавать в океане, чтобы заземлиться. Как всегда, будьте осторожны при плавании, особенно в мутной или глубокой воде.

Использование заземляющего оборудования

Когда выход на улицу для самостоятельного заземления невозможен, существуют альтернативы. Один из методов заземления включает подключение металлического стержня к земле снаружи, а затем подключение стержня к телу с помощью провода.

Если вам неудобно использовать металлический стержень для заземления, есть другое заземляющее оборудование. Это оборудование представляет собой эффективный способ включить терапию заземления в вашу повседневную жизнь и включает в себя:

Заземляющие коврики
Заземляющие листы или покрывала
Заземляющие носки
Заземляющие ленты и пластыри

Заземляющие коврики, простыни, одеяла, носки и ленты можно найти в Интернете.

Не так много исследований о пользе заземления. Тем не менее, люди сообщают об улучшении таких состояний, как:

Хроническая усталость. В ходе исследования массажистов многие сообщили о снижении уровня усталости после четырех недель лечения заземляющими ковриками.
Хроническая боль. Исследование заземления для восстановления после физических упражнений показало, что у тех, кто использовал заземляющие пластыри, отмечался более низкий уровень боли.
Тревога и депрессия. В одном небольшом исследовании было показано, что даже 1 час заземляющей терапии может значительно улучшить настроение.
Нарушения сна. Массажисты также отметили улучшение продолжительности сна и уменьшение нарушений сна с помощью терапии заземления.
Сердечно-сосудистые заболевания. Результаты одного лечебного исследования показали, что длительная самостоятельная заземляющая терапия помогла снизить уровень артериального давления у участников с гипертонией.

Как упоминалось выше, многие из этих исследований являются небольшими и требуют дальнейшего изучения. Тем не менее, некоторые специалисты в области здравоохранения считают, что польза от заземления может заключаться просто в ощущении, что вы воссоединились с природой. В любом случае вреда мало.

Многие методы заземления, выполняемые на природе, такие как ходьба по траве или плавание на пляже, относительно безопасны.

Такие состояния, как хроническая усталость, боль и тревога, могут быть вызваны медицинскими причинами, которые необходимо устранить. Всегда сначала посещайте своего врача по поводу таких состояний, прежде чем полагаться на терапию заземления в качестве первой линии лечения.

как практиковать заземление
Заземление можно выполнять как снаружи, так и внутри помещения, в зависимости от выбранного вами метода.
На открытом воздухе. Когда вы находитесь на улице, вы можете легко заземлиться, позволив ступням, ладоням рук или всему телу коснуться земли. Прогуляйтесь по траве, поваляйтесь на песке или поплавайте в море. Все это простые способы естественного воссоединения.
В помещении. Когда вы находитесь внутри, заземление требует немного больше усилий и, в большинстве случаев, оборудования. Используйте заземляющую простыню или носки во время сна. Используйте заземляющий коврик в кресле домашнего офиса. Считалось, что это оборудование поможет вам заземлиться в течение дня.

Заземление или заземление — это терапевтическая техника, направленная на перенастройку вашей электрической энергии путем воссоединения с землей. Существует мало исследований заземления, но в небольших исследованиях сообщалось о его пользе при воспалении, боли, улучшении настроения и многом другом.

Заземление может быть выполнено внутри или снаружи, с заземляющим оборудованием или без него. Независимо от того, как вы решите выполнить заземление, всегда следите за тем, что вас окружает снаружи, и безопасно используйте заземляющее оборудование, чтобы снизить риски.
