Что такое узм в электрике и как оно выглядит: Устройство УЗМ — принцип работы, технические характеристики от производителя ТДС Прибор

Содержание

зачем нужен и схема подключения

Состояние напряжения и его допустимые отклонения во многом определяют качество электроэнергии в данной сети. Перепады и скачки крайне отрицательно влияют на приборы, оборудование и бытовую технику, нередко вызывают их поломки и выход из строя. Предотвратить подобные негативные явления помогают устройства защиты многофункциональные – УЗМ, контролирующие состояние сети, выполняющие своевременное отключение питания в нештатных ситуациях.

Содержание

Что такое УЗМ

В настоящее время многие квартиры и частные дома буквально насыщены всевозможной электроникой и оборудованием. В связи с этим, возрастает и вероятность их повреждения в случае каких-либо отклонений от нормативного значения напряжения.

Поэтому основное назначение УЗМ будет следующим:

  • Отключение питания в случае чрезмерного повышения или понижения напряжения. В обоих случаях может серьезно пострадать бытовая техника, а тонкая электроника сразу же выходит из строя. Когда параметры напряжения восстанавливаются, подключение питания возобновляется автоматически.
  • Сглаживание кратковременных импульсных скачков напряжения, возникающих при включении в другие сети, расположенные рядом, отдельных видов мощного оборудования – сварки, электродвигателей и т.д.
  • Некоторые модели, отмеченные маркировкой МД, могут отслеживать наличие искрения в проводке и своевременно отключать питание при возникновении аварийных ситуаций.

Использование многофункциональных устройств существенно увеличивает сроки эксплуатации проводки и устройств, подключенных к ней. УЗМ можно не устанавливать при наличии стабилизатора на входе. Стабилизирующие устройства эффективно сглаживают все недостатки, но и стоят они значительно дороже по сравнению с реле напряжения.

Конструкция

Общее устройство любого УЗМ условно делится на две части. Вход оборудуется варистором, выполняющим сглаживание всплесков или падений напряжения кратковременного характера. На выходе устанавливается силовое реле, отключающее нагрузку в опасных ситуациях. Модификации МД дополнительно оборудуются средствами обнаружения искрения в проводке. Все приборы предназначены для монтажа на ДИН-рейку.

Входные клеммы устанавливаются в верхней части пластикового корпуса, а выходные – в нижней. Их размеры вполне достаточны для подключения проводников площадью сечения до 35 мм2. В момент срабатывания УЗМ происходит разрыв только фазного проводника, поскольку нейтраль в коммутационных процессах не участвует. Она проходит через весь прибор от входа к выходу. Устройство защиты УЗМ может быть установлено на вход или подключаться на линии отдельных групп потребителей.

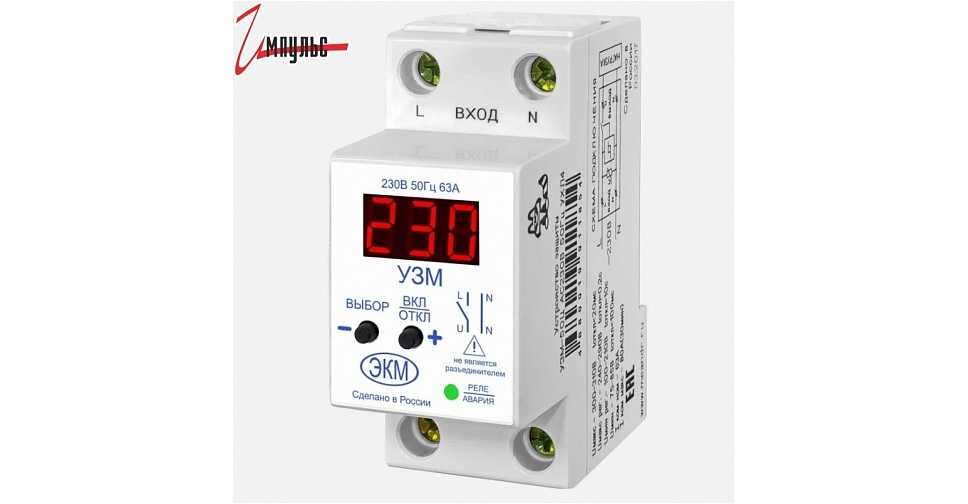

Лицевые панели в различных моделях УЗМ существенно отличаются по своему наполнению. Общим является наличие индикаторов рабочего и аварийного режимов с зеленым и красным светодиодами. Отдельные индикаторы указывают на причину отключения – перепад напряжения или электрическую дугу. Также устанавливаются регулировочные рукоятки, задающие верхний и нижний пределы напряжения, при которых отключается и включается питание. Практически во всех УЗМ имеется кнопка ручного управления, используемая в особых случаях.

На боковой панели имеется общая схема устройства и принципиальная схема подключения УЗМ. Варисторы, установленные на входе, выполняют несколько функций. Первый рассчитан на 680 вольт. Он ограничивает импульсные коммутационные перегрузки малой мощности. Второй варистор способен выдержать 620 вольт, он обеспечивает защиту по питанию. Всей работой УЗМ управляет специальный контроллер.

Как работает

Действие реле лучше всего рассматривать в различных ситуациях, поскольку в каждом случае они реагируют по-разному, хотя принцип работы один и тот же.

В момент подачи питания или повторного пуска реле напряжения УЗМ выполняются следующие действия:

  • В течение 5 секунд ничего не происходит. Во время этой паузы выполняется проверка параметров сети и работоспособности самого устройства.
  • При нормальных показателях напряжения загорается зеленый мигающий свет. Он продолжается в течение задержки по времени, установленной пользователем для включения нагрузки. Этот период составляет 10 секунд или 6 минут и выставляется во время самого первого запуска прибора.
  • По окончании периода задержки загорается желтый светодиод, а зеленый перестает моргать и горит постоянным светом. Следовательно, прибор находится в нормальном рабочем режиме.

При выборе продолжительного 6-ти минутного интервала ожидания и необходимости ускорить включение устройства, используется кнопка ТЕСТ. После нажатия реле автоматически проверяется, а затем сразу же включается.

Если в сети обнаружен дуговой ток, об этом сигнализируют сразу два светодиода – «авария» и «дуга». Нагрузка сразу же отключается и через 30 секунд выполняется повторная попытка включения с установленной задержкой. При вновь обнаруженном искрении в течение 20 минут, питание будет отключено уже на 4 минуты, после чего вновь производится отслеживание состояния.

Когда искрение обнаруживается в третий раз, питание полностью отключается и автоматически включено не будет. Запуск производится вручную, и при наличии отклонений прибор не включится. Если же все в порядке, то подключение устройства и работа индикаторов будут такими же, как при первом пуске.

В случае скачков напряжения индикаторы защитного устройства будут реагировать следующим образом:

  • При подходе напряжения к верхнему или нижнему порогу, начинают моргать соответственно красный и зеленый индикаторы, каждый в своем случае. Мигание начинается за 5 вольт до граничного предела.
  • Если напряжение пересекло верхнюю границу, питание будет отключено, а красный светодиод горит постоянным светом. Падение ниже нормы также вызывает отключение нагрузки, желтый светодиод гаснет, а красный начинает моргать с интервалом 2 с. Когда напряжение поднимается до нормы, начинается моргание зеленого света, а нагрузка после выдержки подключается автоматически.

Характеристики

Общие показатели будут примерно одинаковыми для всех разновидностей приборов. Самое главное, знать, для чего они нужны и на какие параметры обращать внимание при выборе устройства. Более подробно все характеристики отражены в технической документации.

Наиболее значимыми среди них являются следующие:

  • Возможность по ограничению напряжения при токовой помехе 100А не превышает 1,2 кВ.
  • Способность к поглощению максимальной энергии одиночного импульса 10/1000 мкс составляет 200 Дж.
  • Стандартная импульсная защита должна срабатывать в течение 25 нс и менее.
  • Пороги отключения нагрузки по превышению верхнего предела устанавливаются в диапазоне от 240 до 290 вольт.
  • То же самое при верхнем критическом пороге и ускоренном отключении нагрузки – 300 В плюс-минус 15 вольт.
  • Порог отключения при пониженном напряжении устанавливаются в пределах от 210 до 100 В.
  • Нижний критический порог и ускоренное отключение установлены показателем 80 В плюс-минус 10 вольт.
  • Показатели питания приборов в среднем составляют: номинальное напряжение – 230 В, частота – 50 Гц, максимальное напряжение – 440 В.
  • Электроэнергия, поступающая в работающие приборы для своих нужд, составляет 1,5 Вт*ч, мощность – 1,5 Вт.
  • Нагрузочный ток (номинальный) при условии использования медных проводов, площадью сечения не ниже 16 мм2 – 63 А.
  • Мощность нагрузки (номинальная) при напряжении 250 В – 14,5 кВт.
  • Максимальный нагрузочный ток, который может выдерживаться прибором в течение 30 минут – 80 А.
  • Максимальная мощность нагрузки в аналогичной ситуации – 20 кВт.
  • Величина максимально допустимого тока короткого замыкания – 4500 А.

Это были физические показатели, а основные технические параметры УЗМ будут следующие:

  • Задержка по времени первичного или повторного включения – 10 с или 6 минут.
  • Задержки ускоренного отключения: верхний критический порог – 20 мс, нижний критический порог – 100 мс.
  • Задержки отключения: при скачке напряжения, превышающем верхний порог – 0,2 с, при падении ниже нижнего порога – 10 с.
  • Рабочие температуры находятся в диапазоне: в исполнении УХЛ2 – от -40 до +55 градусов, в исполнении УХЛ4 – от -25 до +55 градусов.
  • Степень защищенности составляет: по корпусу – IP40, по клеммам – IP0.

Устройство для квартиры и дома предназначено для работы в круглосуточном режиме. Средние габариты – длина, ширина и высота составляют 83х35х67 мм, вес 160-170 грамм. Срок эксплуатации, определяемый производителем – ни ниже 10 лет.

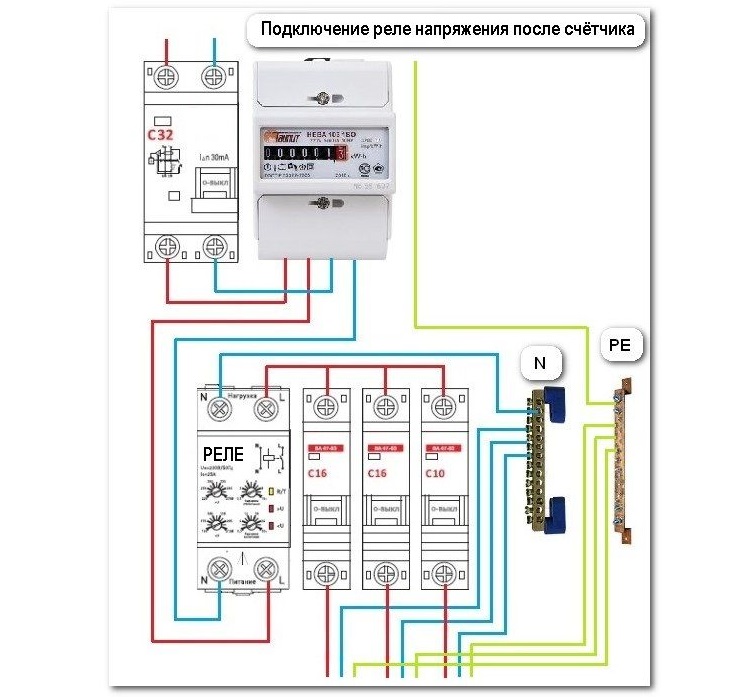

Схема подключения и настройка

Правильные настройки во многом влияют на эффективность работы защитной аппаратуры. Поэтому, когда выполнена установка УЗМ, перед самым первым пуском, необходимо отрегулировать верхний и нижний пороги напряжения. Для этого на передней панели имеются регулировочные рукоятки со шкалой напряжений.

Отдельно проводится тестирование специальной кнопкой, проверяется как работает прибор, после чего через 5 секунд загорается зеленый светодиод, а за ним активируется и желтый индикатор. Если все параметры находятся в пределах нормы, то через 10 секунд включится встроенное силовое реле.

Время включения УЗМ настраивается следующим образом:

  • УЗМ изначально должен быть выключен. Включенный прибор деактивируется тестовой кнопкой.
  • После этого нужно повторно нажать кнопку ТЕСТ и удерживать в течение 10 секунд до появления частых морганий зеленого светодиода. Если требуется решить задачу, как подключить задержку в 6 минут, кнопка не отпускается и удерживается далее до появления частых морганий красного светодиода.
  • В конце настройки кнопка отпускается и нажимается вновь для запуска прибора с обновленными параметрами.

Впервые сработал УЗМ: ammo1 — LiveJournal

Впервые сработал УЗМ: ammo1 — LiveJournal

?

Алексей Надёжин (ammo1) wrote,

Category:

  • catIsShown({ humanName: ‘техника’ })» data-human-name=»техника»> Техника
  • Cancel

Сегодня утром в квартире вдруг отключилось электричество. Встал, дошёл до щитка и обнаружил, что реле напряжения УЗМ-51М отключило сеть и на нём мигает зелёный светодиод.
Это произошло впервые за два с половиной года.

Три года назад мы познакомились с Электрошаманом https://cs-cs.net и он мне подарил кучу автоматов ABB и реле УЗМ-51М правильной старой модификации с намёком на то, чтобы я уже наконец переделал свой щиток, собранный из зоопарка дешёвых автоматов (https://ammo1.livejournal.com/914644.html).

В марте 2018 года я перебрал щиток. Не всё там получилось идеально — места маловато, но значительно лучше и аккуратнее, чем было. Щиток в открытом виде сейчас выглядит так.

А в закрытом так (наклейку с надписями так и не поменял, каюсь).

На УЗМ установлен нижний предел напряжения 200В, верхний 250В.

Возвращаюсь к утреннему происшествию. УЗМ отключил квартиру от электричества и включил через 6 минут (это стандартный таймаут УЗМ, который можно изменить на 10 секунд). Минут через десять он снова отключил сеть и снова включился чрез шесть минут.

Оба раза я подходил к щитку и на УЗМ мигал зелёный светодиод. Это означает лишь то, что напряжение в норме и идёт время до повторного включения. По какой причине УЗМ отключался (повышенное или пониженное напряжение было в сети) узнать, увы невозможно. По ГОСТ в сети должно быть 230В ±10%, то есть от 206 до 256 В, не исключено, что при отключении было 255 В, допустимые по ГОСТ. Сейчас поставил на УЗМ верхнюю границу 255 В.

Осознал, что очень неудобно, что в щитке нет индикации текущего напряжения — электричество отключилось, а что происходит непонятно (это я уже потом нашёл инструкцию от УЗМ и разобрался, что означает мигающий зелёный). Надо было хотя бы вот такой вольтметр поставить. Сейчас, вон, ровно 230 показывает.

А вообще я давно хотел поставить что-то, чтобы оно непрерывно вело лог напряжения и потребления (причём желательно по нескольким линиям). Есть устройства https://pm.h-net.ru (трёхфазную модель вполне можно приспособить для контроля трёх линий), внутри у этого устройства модули PZEM-04, можно что-то прямо на них наколхозить, а может быть есть и другие интересные решения, но я их пока не знаю.

P.S. Чувствую себя по-прежнему так себе, температуры нет, обоняния тоже нет. Жду результаты ПЦР, обещают 3-5 дней.

© 2020, Алексей Надёжин

Десять лет я каждый день пишу о технике, скидках, интересных местах и событиях. Читайте мой блог на сайте ammo1.ru, в ЖЖ, Дзен, МирТесен.
Мои проекты:
Lamptest.ru. Тестирую светодиодные лампы и помогаю разобраться, какие из них хорошие, а какие не очень.
Elerus.ru. Собираю информацию об отечественных электронных устройствах для личного использования и делюсь ей.
Вы можете связаться со мной в Телеграм @ammo1 и по почте [email protected].

Tags: Электрика

Subscribe

  • Сколько потребляет компьютер в режиме сна

    Я измерил, как много электричества потребляет мой домашний компьютер, когда он «спит» и насколько расход больше по сравнению с выключенным…

  • 5 дней чтобы успеть получить бесплатную карту для путешественников Tinkoff All Airlines

    Очень редко по этой карте бывают акции с бесплатным обслуживанием и сейчас как раз такой момент, причём акция завершится через пять дней. По акции…

  • Aliexpress сделали ещё хуже, но лазейки по-прежнему есть

    Приложение и сайт Aliexpress становятся всё хуже и хуже. Есть небольшие хитрости, как сделать пользование этой площадкой немного удобней. Три…

  • Восемь месяцев с беспроводным пылесосом Dreame T10

    В апреле этого года я купил пять одинаковых пылесосов (для тех, кто не знает, ниже расскажу зачем пять). Делюсь впечатлениями после восьми месяцев…

  • Аккумуляторный инструмент 14-в-1

    Китайская компания Hormy выпустила набор инструментов, в котором к одной «базе» с бесщёточным мотором и аккумулятором пристыковывается 14 (!) разных…

  • Компьютер засыпает и просыпается

    Большинство пользователей стационарных компьютеров каждый день выключает их, завершая работу Windows и включает, загружая операционную систему…

  • Как выращивают овощи без грунта

    В 2018 году я побывал в Латвии и увидел, как выращивают огурцы и помидоры в суперсовременных теплицах. Многое в этом процессе меня удивило. Это…

  • Дебетовая карта УБРиР, которая пригодится всем

    Пожалуй, самая интересная дебетовая карта сейчас — «My Life» от банка «УБРиР». Она даёт 5% кешбэка на оплату ЖКХ, 1% в других категориях, может…

  • BatteryTest — результаты тестов батареек и аккумуляторов

    Рад сообщить, что cайты с тестами батареек и аккумуляторов, над которым мы работали с лета, заработали в «боевом» режиме. Летом я спросил у…


Hint http://pics.livejournal.com/igrick/pic/000r1edq

  • 108 comments

    • Previous

    ← Ctrl

    ← Alt

    • 1
    • 2
    • 3

    Next

    Ctrl →

    Alt →

    • 108 comments

    Previous

    ← Ctrl

    ← Alt

    • 1
    • 2
    • 3

    Next

    Ctrl →

    Alt →

    • Сколько потребляет компьютер в режиме сна

      Я измерил, как много электричества потребляет мой домашний компьютер, когда он «спит» и насколько расход больше по сравнению с выключенным…

    • 5 дней чтобы успеть получить бесплатную карту для путешественников Tinkoff All Airlines

      Очень редко по этой карте бывают акции с бесплатным обслуживанием и сейчас как раз такой момент, причём акция завершится через пять дней. По акции…

    • Aliexpress сделали ещё хуже, но лазейки по-прежнему есть

      Приложение и сайт Aliexpress становятся всё хуже и хуже. Есть небольшие хитрости, как сделать пользование этой площадкой немного удобней. Три…

    • Восемь месяцев с беспроводным пылесосом Dreame T10

      В апреле этого года я купил пять одинаковых пылесосов (для тех, кто не знает, ниже расскажу зачем пять). Делюсь впечатлениями после восьми месяцев…

    • Аккумуляторный инструмент 14-в-1

      Китайская компания Hormy выпустила набор инструментов, в котором к одной «базе» с бесщёточным мотором и аккумулятором пристыковывается 14 (!) разных…

    • Компьютер засыпает и просыпается

      Большинство пользователей стационарных компьютеров каждый день выключает их, завершая работу Windows и включает, загружая операционную систему…

    • Как выращивают овощи без грунта

      В 2018 году я побывал в Латвии и увидел, как выращивают огурцы и помидоры в суперсовременных теплицах. Многое в этом процессе меня удивило. Это…

    • Дебетовая карта УБРиР, которая пригодится всем

      Пожалуй, самая интересная дебетовая карта сейчас — «My Life» от банка «УБРиР». Она даёт 5% кешбэка на оплату ЖКХ, 1% в других категориях, может…

    • BatteryTest — результаты тестов батареек и аккумуляторов

      Рад сообщить, что cайты с тестами батареек и аккумуляторов, над которым мы работали с лета, заработали в «боевом» режиме. Летом я спросил у…

    УЗМ-50ТС: характеристики, схема подключения, инструкция

    Для защиты домашней электросети от нестабильного питания используются различные средства защиты, например, реле напряжения и устройства защиты от импульсов высокого напряжения. Одним из представителей таких изделий является УЗМ-50Ц от РЭБ МЕАНДР. В этой статье мы рассмотрим, что из себя представляет подключение устройства и каково его назначение.

    • Описание устройства
    • Аналоги этого производителя
    • Схема подключения
    • Как работает и как настроить реле

    Описание устройства

    Наименование «УЗМ-50ТС», расшифровывается как «Многофункциональное устройство защиты». Он предназначен для защиты домашней электросети от повышенного, пониженного напряжения, возникающего из-за перекоса фаз и при плохих электрических условиях. Кроме того, УММ защитит от разрядов и искрения в электропроводке, а также от не слишком мощных высоковольтных импульсов в сети (до 1,2 кВ), так называемого «помехового напряжения».

    На передней панели УЗМ-50С вы увидите минимум органов управления, а именно пару кнопок и семисегментный трехразрядный индикатор (дисплей, говоря простым языком). Дисплей в реальном времени показывает напряжение или ток. Используйте кнопки для настройки устройства. Пользовательские элементы отображаются соответствующим образом.

    Кнопки имеют двойное назначение: первая «выбрать» или «+», а вторая «Вкл/Выкл», она же «-».

    Как видно из фото, габариты УЗМ-50Ц эквивалентны двум модулям в электрощите на дин-рейке, размеры по ширине 35 мм.

    Рассмотрим основные технические характеристики УЗМ-50Ц:

    Внимание! Осторожно затяните винтовые клеммы; их максимальный крутящий момент составляет 3 Нм.

    Аналоги этого производителя

    Стоит отметить, что УЗМ-50Ц не является первым защитным устройством в линейке производителя, оно пришло на смену популярному УЗМ-51М. Основное отличие от УЗМ-51М в том, что модель 51М представляла собой реле напряжения с варисторной защитой, чаще всего устанавливалось совместно с вольтамперметром ВАР-М01-083 или подобным.

    УЗМ-50Ц сочетает в себе преимущества этих двух устройств в одном корпусе, а в электрощите занимает всего 2 модуля. Вышеперечисленные приборы (51М и БАП) занимали по 2 модуля — всего 4.

    На рисунке ниже вы видите линейку аналогичных универсальных защитных устройств от ЭВМ Меандр:

    Вот что такое три вольтамперметра и УЗМ-51М в электрощите выглядит так:

    И так УЗМ-50Ц, разница в два модуля ощутима даже для дилетанта:

    Схема подключения

    Разберемся, как подключить УЗМ-50ТС. Схема проста: приходящая фаза и ноль на верхние контакты. К нижним контактам идет фаза и ноль, которые идут на нагрузку. Это предпочтительная установка. При срабатывании фаза размыкается, при условии правильной установки.

    Но в инструкции указана другая схема. Отличие, например, в подключении нуля.

    Примечание: для установки УЗМ-50С в трехфазную сеть такая схема подключения повторяется трижды для трех устройств на каждую фазу соответственно. Пример схемы вы видите ниже:

    Как работает и как настроить реле

    После подачи напряжения на УЗМ-50С есть небольшая временная задержка, настраивается пользователем от 2 секунд и выше. После включения контактов устройства на нагрузку подается питание, и отображается его значение.

    Можно установить верхний и нижний порог допустимого напряжения, при достижении которого нагрузка будет отключена. Настройка позволяет адаптировать устройство к характеристикам вашего источника питания.

    Из-за того, что кнопок от органов управления всего две, у многих пользователей возникают трудности в освоении управления и настроек устройства. Этот процесс подробно описан в инструкции к прибору.

    Посмотреть или скачать инструкцию к УЗМ-50Ц можно перейдя по ссылке: инструкция к УЗИ.

    Рассмотрим основные принципы работы с меню устройства. Кратковременно нажмите правую кнопку (вкл/выкл или «+»), реле выключится и нагрузка обесточится, аналогичным образом снова включите.

    Кратковременно нажмите левую кнопку («выбрать» или «-»), начнется переключение режимов. Считайте их в порядке нажатия «-», а в скобках укажите обозначение режима на дисплее:

    • (А) Амперметр — ток в цепи сейчас.
    • (R) Ваттметр — потребляемая мощность.
    • (Uhi) Верхний порог отсечки — просто показывает установленный предел, и если в этом режиме зажать кнопку «-» на 5 секунд, то вы войдете в режим настройки настройки верхнего порога отсечки. После этого с помощью кнопок «+» и «-» измените значение. Значение по умолчанию — 270 вольт. 9) — показывает до какого уровня увеличилось максимальное напряжение в сети, для сброса удерживайте «-» 5 секунд.
    • (U\/) — минимальное напряжение в сети, сброс аналогичен предыдущему.
    • (выкл.) — количество отключений, сброс аналогичен.

    Внимание! Ничего не делать, чтобы сохранить настройки порогов срабатывания и таймера; через 5 секунд это произойдет автоматически.

    В видео ниже вы можете увидеть основные характеристики УЗМ-50ТС:

    Тем не менее, при полном наборе функций УЗМ-50Ц не является заменой другим защитным устройствам, об этом говорится на сайте производителя. Поэтому для большей надежности его следует использовать совместно с полным УЗИП и другими устройствами. В первую очередь это связано с тем, что варистор на входе аппарата УЗИ не слишком мощный — он способен поглотить только до 200 Дж энергии. Поэтому его нельзя рассматривать как полноценный УЗИП, и схема подключения УЗИП для этих целей предполагает «землю». Это устройство можно заменить связкой реле напряжения, например РН-113 и УЗИП.

    На этом мы заканчиваем рассмотренные характеристики и функции УЗМ-50Ц. Надеемся, что теперь вы понимаете, зачем нужен этот блок и как его установить в щит.

    Сопутствующие материалы:

    • Зачем нужен кросс-модуль в щите

      • Обзор ограничителя перенапряжения

    • Surge OI-1
    • Что такое помехи в линии электропередач?

    Опубликовано:

    Обновлено: 25.12.2018

    Пока без коментариев

    Устройство защиты многофункциональное УЗМ — схема подключения и принцип действия

    Сканер ультразвуковой или устройство защиты многофункциональное предназначено для обеспечения мгновенного отключения сетевого оборудования при условии определенного повышения или понижения напряжения в однофазной сети, от которой это оборудование находится под напряжением. Таким образом, оборудование квартиры, гаража, офиса, дома и т. д. защищено от вредного воздействия кратковременных скачков напряжения.

    Эти скачки могут быть вызваны такими факторами, как включение электродвигателей, электромагнитов, магнитных пускателей, мощных устройств и т.п., питающихся от одной сети. Быстрое отключение с помощью ультразвукового устройства предотвращает выход из строя оборудования и может предотвратить возможный пожар, а в некоторых случаях даже пожар.

    При подключении по этой схеме УЗ может служить импульсным реле. При обрыве нулевого проводника нагрузка немедленно отключается, а при повторном подключении нулевого проводника ультразвуковой преобразователь включит нагрузку после выдержки установленной пользователем выдержки времени.

    Кроме того, УСМ можно использовать для ограничения пускового тока в момент подключения к сети емкостной нагрузки. Ограничение тока в этом случае достигается тем, что контакты реле замыкаются ровно в момент перехода сетевого напряжения через ноль, то есть переключение осуществляется в мягком режиме при нулевом токе.

    Приборы УЗМ-51М и УЗМ-50М представляют собой мощные реле контроля напряжения. На выходах этих устройств размещены достаточно мощные электромагнитные реле. Кроме того, есть еще и защита на варисторах. Установка этих устройств осуществляется на DIN-рейку 35 мм.

    Питающие провода коммутируемых цепей подключаются спереди. Тоннельные клеммы обеспечивают надежную фиксацию проводов общим сечением до 35 кв.мм.

    На передней панели УСМ расположены два индикатора, один из которых зелено-красный (двухцветный), что сигнализирует о состоянии «норма» или «авария», а второй желтый, сигнализирующий о том, что контакт реле на.

    Также на передней панели есть кнопка для ручного включения и выключения ВКЛ/ВЫКЛ. На модели УЗМ-51М имеются специальные ручки для регулировки нижнего и верхнего порогов напряжения.

    Вся конструкция ультразвукового сканера расположена на печатной плате. Здесь установлены все необходимые электронные компоненты, токовый шунт, реле и шины питания. Доска придает изделию механическую прочность и достаточно высокую надежность.

    Последние модели УЗМ оснащены более крупными клеммами с окошками 9 на 8,2 мм, а также стопорным винтом с резьбой М6. Защитные флажки на клеммах помогают избежать ошибок при монтаже. Устройство УЗМ-16, в отличие от вышеперечисленного, позволяет подключать к нему провода общим сечением до 2,5 кв.мм. Конечно, УЗИ не заменит УЗО, автоматические выключатели, УЗИП и прочее.

    УЗМ применимы в сетях любой конфигурации: TN-S, TN-C, TN-C-S, TT. При пропадании сетевого напряжения менее 0,5 секунды устройство не отключит нагрузку и не создаст задержки на повторное подключение. Но в момент подачи напряжения питания аппарат сначала выдержит дежурный период 5 секунд, индикация не загорится, а через 5 секунд замигает зеленый индикатор — это говорит о том, что идет отсчет доэкспонирования прогресс.

    Пока напряжение в допустимых пределах, нагрузка подключена к сети, при этом горят желтый и зеленый индикаторы. Ускорить подключение нагрузки можно вручную, нажав кнопку ВКЛ/ВЫКЛ.

    При аварийном отключении реле включится автоматически через 10 секунд, как только напряжение вернется в норму. Если в аварийном режиме попытаться включить устройство кнопкой ВКЛ/ВЫКЛ, УСМ не включится подайте питание на нагрузку.

    В обычном режиме устройство будет постоянно контролировать напряжение питания. Если в сети возникают высоковольтные импульсы, то встроенная в ультразвуковой преобразователь варисторная защита шунтирует эти скачки до безопасного значения.

    Работа двухцветного дисплея зависит от текущего режима. При приближении напряжения сети к верхнему порогу отсечки красный индикатор начинает мигать, но как только напряжение превысит допустимый предел, нагрузка автоматически отключится, красный индикатор будет гореть постоянно, а желтый погаснет.

    С момента возврата напряжения в допустимые пределы начинается отсчет времени до его повторного включения и мигания зеленого индикатора (если во время обратного отсчета напряжение снова выходит за пределы допустимого диапазона, отсчет времени сбрасывается). По окончании обратного отсчета нагрузка будет снова подключена к сети.

    При приближении напряжения сети к нижнему порогу начинает мигать зеленый индикатор, а как только напряжение выходит за нижний предел, начинается отсчет времени выключения и начинает мигать красный индикатор. Как только отсчет закончился, если напряжение не пришло в норму, нагрузка отключается, желтый индикатор гаснет, а красный теперь загорается каждые 2 секунды.

    Если напряжение нормализуется, начинается отсчет задержки пуска, начинает мигать зеленый индикатор (если напряжение снова выходит за пределы, снова начинается отсчет), а по окончании отсчета нагрузка будет подключена к сеть снова.

    При ручном отключении нагрузки (кнопкой ВКЛ/ВЫКЛ) двухцветный индикатор отразит это попеременным миганием зеленым и красным цветом. Чтобы вернуться к нормальной работе, несколько раз нажмите кнопку ON / OFF.

    При отключении нагрузки кнопкой ВКЛ/ВЫКЛ устройство останется выключенным даже после отключения и последующего повторного включения питания. Для включения реле в этом случае необходимо снова нажать и удерживать кнопку ВКЛ/ВЫКЛ в течение 2 секунд.

    Чтобы изменить время задержки повторного включения (10 секунд или 6 минут), сначала разомкните реле кнопкой ВКЛ/ВЫКЛ.

    Затем нажать и удерживать ON/OFF, индикатор «норма-тревога» гаснет, но через некоторое время начинает мигать. Мигающий зеленый цвет означает, что время задержки установлено на 10 секунд, а если он красный, задержка составит 6 минут. После этого кнопку ВКЛ/ВЫКЛ можно отпустить.

    Повторное нажатие ON/OFF переведет устройство в нормальный рабочий режим, реле будет включено. Когда устройство размыкает цепь, цепь всегда размыкается в фазе. Нейтральный провод подключается сквозным для легкой установки. Он всегда подключается только с одной стороны.
