Чем соединять провода в распределительной коробке: Соединение проводов в распределительной коробке: видео, схемы, фото

Соединение проводов в распределительной коробке

Одним из этапов электромонтажных работ является соединение проводов в распределительных коробках, который следует сразу после разводки и укладки кабелей. Согласно Правил Устройства Электроустановок (ПУЭ), электрические соединения проводов должны выполняться только в распределительных коробках.

На сегодняшний день существует множество способов соединения проводов в распределительной коробке. Выбор типа соединения зависит от следующих факторов: материал жил — медь, сталь или алюминий; условия работ — на улице или в квартире; количество проводников — два, три, четыре; сечение жил — одинаковое или различное. Исходя из этих факторов, выбирается наиболее подходящий и правильный метод.

Содержание

• 1 Зачем нужна распределительная коробка
• 2 Способы соединения проводов
  • 2.1 Скрутка проводов
  • 2.2 Пайка проводов
  • 2.3 Сварка проводов
  • 2.4 Опрессовка проводов
  • 2.5 С помощью зажимов (СИЗ)
  • 2. 6 Болтовые соединения
  • 2.7 Винтовые зажимы
  • 2.8 Зажим «орех»
  • 2.9 Клеммные колодки
  • 2.10 Соединительные клеммы WAGO
• 3 Подробная схема соединения
• 4 Ваги для соединения проводов
• 5 Механизм создания подключения
  • 5.1 Соединение проводов в распределительной коробке согласно ПУЭ
  • 5.2 Выбор сечения и марки провода
  • 5.3 Расчет по мощности
  • 5.4 Электрическая распределительная коробка и соединение проводов
• 6 Основные схемы расключения
  • 6.1 Как подключить розетки
  • 6.2 Схема расключения розетки в распределительной коробке
  • 6.3 Подключение одноклавишного выключателя
  • 6.4 Подключение одноклавишного выключателя в распредкоробке
• 7 Испытание соединений проводов в распределительных коробках

Зачем нужна распределительная коробка

Довольно часто встречается некоторое пренебрежение к распредкоробке (разветвительной коробке). Кое-кто считает, что ее использование при прокладке проводов – пустая трата времени. Ведь ее нужно еще закрепить на поверхности, а это дополнительные усилия. Гораздо проще, к примеру, скрутить проводники, заизолировать место соединения и «закатать» все штукатуркой.

Но при этом упускаются из виду некоторые вопросы:
1. В процессе эксплуатации к местам соединений проводов должен быть обеспечен свободный доступ. Например, если в какой-то комнате нет света или не работает розетка? Проверка показала, что причина — в отсутствии напряжения. Как найти распределительную коробку в квартире или неисправный участок цепи? Обрывать обои, разбивать штукатурку, чтобы получить доступ к скрутке проводов?
2. Если в перспективе понадобится, например, поставить дополнительно еще одну (две, три) розетки. Подключать их «в параллель» от первой? А всегда ли это удобно? В то время как подключить новые провода в распредкоробке труда не составит;
3. Правильное соединение проводов – с использованием клеммных соединителей. Какой же глубины нужно долбить «канал» в стене, чтобы упрятать туда клеммник?
4. В плане пожарной безопасности преимущество такой коробки неоспоримо.

Способы соединения проводов

Специальные Правила устройства Электроустановок (ПЭУ) регламентируют правильное соединение электрических проводников сваркой, пайкой, опрессовкой или с помощью винтовых и болтовых зажимов.
Правилами не оговаривается самый распространенный способ соединения – скрутка. Хотя правильно выполненная скрутка надежней плохого соединения пайкой.

Выбор способа соединения зависит от нескольких факторов:
• соединяемые материалы. Это может быть алюминий, медь или их комбинация;
• количество жил в соединении. Можно соединять не только два, но и три, четыре и больше проводов;
• нагрузка в цепи;
• сечение и количество жил.

Скрутка проводов

Чтобы выполнить такое соединение, нужно зачистить концы жил, тщательно скрутить их пассатижами и заизолировать место скрутки. Очень просто и без материальных затрат. Но такое соединение со временем ослабевает за счет остаточной упругой деформации материала, а, значит, увеличивается сопротивление в соединении и контакт начинает греться вплоть до разрушения и возгорания.

Поэтому ни в коем случае нельзя прокладывать проводку со скруткой по горючим основаниям, например, в деревянном доме. И еще один запрет – слабая защита от влаги не позволяет такое соединение выполнять в помещениях с повышенной влажностью. Таким способом категорически запрещено соединять разнородные материалы, многожильные кабели с одножильными и при токе больше 3 А.

Чтобы скрутка была качественной, с проводов нужно снять изоляцию до 80 мм, сложить их перпендикулярно друг другу, если их два, и параллельно, если – три и больше, и плотно скрутить. Оставшиеся концы жил нужно удалить кусачками винтовым движением, как бы вмазывая материал проводов один в другой.

Общая длина готовой скрутки должна быть не менее десяти, а лучше пятнадцати диаметров жил. Если для изоляции используются специальные колпачки или термоусадочная трубка (кембрик), то они надеваются на провод до скручивания.

Термоусадочную трубку рекомендуют надевать дважды, а изоляционную ленту укладывать не менее, чем в три слоя. Какой бы ни выбирался изоляционный материал, он должен захватывать и собственную изоляцию проводов для защиты от влаги и его сползания.

Пайка проводов

Этот способ является лучшим по сочетанию технологичности и надежности, но требует некоторых навыков для выполнения качественного соединения. Перед пайкой провода нужно тщательно очистить от изоляции и окислов, облудить при необходимости и скрутить не так плотно, как при простой скрутке, покрыть флюсом и опаять.

Пайкой можно соединять и медные, и при некотором навыке, и алюминиевые провода, с подходящим флюсом и припоем. Нельзя использовать активный кислотный флюс, так как он разрушает соединение, оставаясь на оголенных проводах. Изолируется место соединения обычным способом. Распределительную коробку в этом случае называют распаячной коробкой

При неоспоримых достоинствах у этого метода есть и достаточно существенные недостатки:
1. необходимость навыков в работе, трудоемкость процесса;
2. использование специального инструмента;
3. неразъемное соединение, то есть для ремонта его нужно полностью удалять;
4. увеличение со временем сопротивления в соединении, что ухудшает электропроводность и увеличивает потери напряжения в сети.

Сварка проводов

Сварка — еще более надежный метод соединения, чем пайка, но при этом нужен сварочный аппарат с индивидуальными средствами защиты и навыки сварочных работ, что в быту встречается значительно реже. Разве что понадобится самостоятельно выполнить электромонтажные работы в загородном доме, тогда приобретение сварочного аппарата инверторного типа будет экономически оправдано.

Сварочные инверторы малогабаритны, обладают широким диапазоном регулирования сварочного тока, при малом энергопотреблении обеспечивают устойчивое горение дуги. Для сварки медных проводов используются угольно-медные электроды или угольные стержни от обычных пальчиковых батареек.

Подготовка к сварке отличается только плотностью скрутки и тем, что свободные концы двух жил, даже если их больше в соединении, распрямляются и прижимаются параллельно друг к другу для облегчения формирования шарика расплава. Потом скрутку помещают в сварочный зажим (обычные старые пассатижи) и угольным электродом сваривают концы провода до основной скрутки в течение двух-трех секунд, чтобы не оплавилась изоляция. После остывания место сварки изолируют обычным способом.

Часто возникает искушение не дожидаться естественного остывания, а воспользоваться холодной водой, чтобы ускорить процесс монтажа проводки. Но холодная вода вызывает появление микротрещин в материале, что, естественно, влияет на качество соединения.

Опрессовка проводов

При этом методе соединения электрических проводов используются специальные трубчатые гильзы или наконечники. Промышленность выпускает гильзы для проводов сечением от 2,5 до 240 мм², и очень важно правильно подобрать соединители для электрических проводов конкретно для каждогоо соединения.

Для выполнения работ необходим специальный инструмент. Это может быть обжимочный пресс или клещи, механические, электрические или гидравлические. Выбрав подходящую гильзу и отрегулировав инструмент, удаляют с проводов изоляцию, концы зачищают и наносят на них кварцево-вазелиновую пасту, надевают соединитель и обжимают.

Если инструмент простой, то нужно выполнить несколько обжатий на некотором расстоянии друг от друга. Используя хороший инструмент, можно обжать гильзу за один раз. В конце выполняется обычная изоляция места стыка.

Соединяемые провода могут вставляться в соединитель с противоположных сторон так, чтобы их стык находился примерно посредине гильзы. Бывает удобно вставлять оба провода с одной стороны, при этом суммарная площадь сечения всех проводов должна быть меньше сечения гильзы. Качественный монтаж и надежная изоляция – это положительные стороны использования опрессовки.

Но есть и отрицательные моменты:
• гильза деформируется при опрессовке и повторное ее использование невозможно;
• необходимость специального инструмента для обжатия гильзы, подгонки ее по длине и снятия изоляции с проводника;
• для опрессовки соединения медного и алюминиевого провода нужна достаточно редкая специальная гильза;
• достаточно большие затраты времени на монтаж электропроводки.

С помощью зажимов (СИЗ)

Зажим представляет собой колпачок с квадратной стальной проволокой, свернутой в спиральный конус. Для алюминиевых проводов конус заполняется специальной пастой, предотвращающей окисление оголенных концов. Правильно подобрать размер СИЗа в соответствии с площадью сечения и количеством соединяемых проводников позволит информация на упаковке с зажимами.

Чтобы соединить провода, их концы зачищают на расстояние немного меньшее глубины колпачка, складывают вместе, слегка скручивают и сверху наворачивают колпачок. Зачищать оголенные провода от окислов не нужно, так как эту работу выполняют грани пружинки, а ее витки плотно прижимают жилы кабеля друг к другу.

Применение таких соединителей технологично, они не только соединяют провода, но и изолируют место соединения, правда, не обеспечивают той контактной площади, как при скручивании с пайкой. Яркая расцветка колпачков помогает при монтаже отметить ноль, фазу и заземление, если провода не имеют цветной маркировки.

К недостаткам можно отнести:
1. постепенное ослабевание пружинки со временем, а, следовательно, увеличение сопротивления контакта и потерь напряжения в сети;
2. ограничения по количеству соединяемых проводов, можно соединять два с сечением 4 мм² или четыре с площадью сечения 1,5 мм²;
3. невозможность смешанных соединений.

Болтовые соединения

Соединение с помощью болта – простой, надежный и эффективный способ. Нужно всего лишь иметь короткий болт небольшого сечения, три шайбы и гайку. Правда, изоленты на такое соединение уходит много, да и в распределительной коробке не используется из-за громоздкости. На болт надевают шайбу, потом накручивают зачищенный провод, еще одну шайбу (если соединяют медный и алюминиевый), второй провод, шайбу и плотно затягивают гайку.

Винтовые зажимы

Винтовые зажимы позволяют выполнять быстрый и аккуратный монтаж. Они широко распространены при подключении к проводам светильников, выключателей, розеток. С их помощью можно соединять медь и алюминий, при этом не нужна изоляция соединений.

К недостаткам винтовых зажимов можно отнести:
• необходимость опрессовки или пропайки многожильного кабеля перед монтажом;
• необходимость периодического обслуживания соединений, так как винты нужно подкручивать, то есть к ним необходим доступ.

Зажим «орех»

Такой соединитель получил название за форму. Он представляет собой кабельный зажим со специальными пластинами, в которых выполнены канавки под провода, и четырьмя винтами по углам. Провода зачищаются, вставляются под пластину и фиксируются винтами. Затем надевается карболитовая оболочка.

С помощью этого зажима можно соединять медь и алюминий, изоляция достаточно надежна, процесс монтажа прост и не вызывает затруднений. В основном такое отводное соединение используется для отвода в квартиры от общего алюминиевого стояка. Но кроме подтягивания резьбовых соединений, есть еще один недостаток – габариты, из-за которых «орех» не помещается в распределительную коробку.

Клеммные колодки

Соединение с помощью клеммных колодок используется в распредкоробках, при установке светильников, розеток и выключателей. Клеммные колодки имеют маленькие размеры, легко помещаются в коробку. В маленький пластиковый корпус вставлена латунная втулка, в которую с двух сторон вкручиваются винтики.

С торцов колодки вставляются зачищенные жилы и зажимаются винтами с усилием. Для проводов разных сечений предназначены колодки с различным входным отверстием.

Качество такого соединения высокое, монтаж легкий, соединить можно разнородные материалы, но есть и существенные недостатки клеммных колодок:
1. соединение только двух проводов;
2. низкое качество самих колодок, из-за чего возможны нарушения в сети;
3. нужна осторожность при монтаже алюминия и многожильных проводов, чтобы не повредить контакт из-за хрупкости металла.

Соединительные клеммы WAGO

Этот относительно новый вид соединения с использованием пружинных изолированных зажимов (коннекторов) на сегодня наиболее надежен и безопасен. Споры по поводу надежности соединений с помощью клемм Wago могут быть связаны либо с подделками на рынке, либо с неправильным выбором клеммы под конкретную нагрузку.

Международные сертификаты и допуски защищают репутацию этих изделий. Единственный их недостаток – это высокая стоимость. Специальный безвинтовой пружинный механизм делает монтаж соединений простым и быстрым. Ваги для соединения проводов могут быть многоразовыми со специальным рычажком, который и зажимает провод, и освобождает его при необходимости.

Клеммники Wago как пользоваться? Одноразовые клеммы фиксируют жилу с некоторым усилием, зато и освободить его, по мнению производителей, нельзя. Для монтажа нужно только зачистить концы проводов и вставить их в зажим.

Преимущества клемм WAGO:
• возможность монтажа разнородных металлов;
• возможность фиксации одновременно более двух проводов;
• аккуратная фиксация тонких проводов;
• хорошее качество соединения;
• компактные размеры.

Подробная схема соединения

В процессе эксплуатации электропроводки могут возникнуть неисправности — например, произошёл обрыв цепи. В случае, если при электромонтаже рабочие обошлись без распред. коробки, а места соединений были попросту закатаны отделочным материалом типа штукатурки, тогда для того, чтобы снова добраться до соединений, придётся нарушать внешнюю отделку – обрывать обои, разбивать слой штукатурки и т.д.

Вряд ли кого-то устроят такие перспективы. Если в будущем понадобится установка дополнительных розеток, то не всегда в таких случаях удобно протягивать провода от уже установленных ранее розеток, проще организовать подключение напрямую к коробке.

Если провода соединять с помощи клеммных колодок, то в стене придётся продалбливать канал достаточно большой глубины, что гораздо более трудозатратно, чем простое соединение в распаечной коробке.

Наконец, с точки зрения пожарной безопасности, преимущество использования распределительных коробок бесспорно. Для правильной организации электромонтажных работ существуют специальные Правила Устройства Электроустановок (ПУЭ), которые регламентируют и порядок соединения электропроводов.

Ваги для соединения проводов

Одним из очень важных этапов при монтаже электропроводки является соединение проводов в распределительных коробках. Очень важно сделать соединение в распредкоробке надежным, т.к. впоследствии доступ в нее может оказаться затрудненным, тем более, что в некоторых современных домах ответвительные коробки полностью заштукатуривают.

Существует несколько различных способов соединения проводов: обычная скрутка со слоем изоленты (или термоусадкой), скрутка со сваркой концов, скрутка с СИЗ (наконечник с пружиной), соединение при помощи зажимов Wago.

Какой из этих способов лучше, споры идут давно. Многие приводят различные документы и нормативы, где написано, что соединения должны выполняться методом сварки. Однако данное правило справедливо для алюминиевых проводов, которые сейчас практически нигде не применяются. Для меди надежность сварки вызывает некоторые сомнения, хотя это все равно лучше, чем обычная скрутка с изолентой.

Если вы все же решили соединить провода при помощи скрутки с изолентой, то лучше используйте термоусадочную трубку, а уже ее обматывайте небольшим слоем изоленты. Наиболее оптимальными, на мой взгляд, является соединение при помощи СИЗ (соединительный изолирующий зажим) или Wago.

То, что мы видим после штукатурки стен:

Достаем кабели и очищаем коробку. Кабели обрезаем с запасом и делаем их одинаковой длины. Я делаю около 70-90 мм, если мерить от стенки.

Снимаем изоляцию с кабеля.

Зачищаем провода. Длина оголенного участка меди у меня составляет около 30-40 мм

Затем скручиваем. Удобно это делать плоскогубцами. Концы немного откусываем.

Далее, на скрутку одеваем СИЗ и закручиваем его.

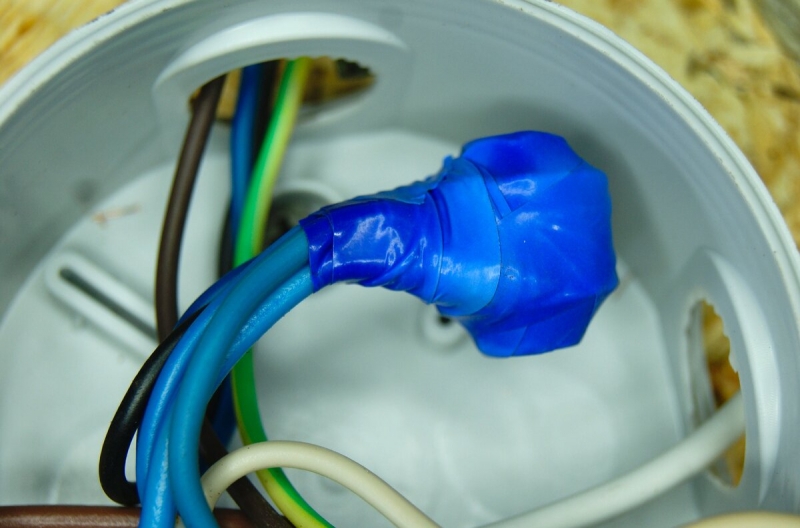

Поверх СИЗ обматываем слоем изоленты, я использую черную матерчатую изоленту.

Затем все аккуратно запихиваем в коробку. После шпатлевки коробку необходимо будет закрыть крышкой.

Ниже представлены фотографии соединения при помощи зажимов Wago.

Оголяем провода, длина оголенного участка меди должна составлять около 8-10мм.

Засовываем провода в зажимы и защелкиваем. Убеждаемся, что зажим хорошо держит проводники.

Затем, аккуратно все засовываем в коробку.

Механизм создания подключения

Сделать электропроводку дома несложно. Для этого необходимо иметь необходимые знания и оборудование. Оборудование приобретается в магазине, знания даже не нужно покупать. В самом начале должна составляться схема электросети. В большинстве случаев хозяин строительства нанимает электрика которые не представляют будущее расположение мебели и в результате выключатели закрыты дверями, розетки в углах закрыты мебелью.

Как правило, электрики вычерчивают схемы мелом на стене будущее оборудования, но лучше схему электросети с размещением электрических токоприемников разместить на плане помещения отдельным чертежом, включая коммутацию (соединение) жил силовых кабелей в распределительной коробке — это поможет:
1. рассчитать нагрузку на электросеть;
2. сечение проводов;
3. разделить потребителей на группы.

В плане бытовой схемы электросети имеется как минимум две группы электропотребителей:
• освещение;
• силовая часть, то есть розетки.

Лучше всего чтобы эти два контура монтировались отдельными силовыми кабелями. Если планируются установка мощных электроприборов: электроплита, духовка, бойлер — эти аппараты должны иметь собственный отдельный контур, т.е. отдельный отключатель, предохранитель и кабели.

Соединение проводов в распределительной коробке согласно ПУЭ

ПУЭ — это сборник нормативной документации устройства и монтажа электрических цепей, по сути — это настольная Библия всех людей, которые начинают заниматься электрикой. В сборнике показаны основные принципы создания цепей, правила их расчёта, защита и коммуникационные приспособления. Далее все описание электрических устройств будут в соответствии с правилами согласно ПУЭ.

Выбор сечения и марки провода

Для прокладки электропроводки в помещениях и соединение проводов в распределительной коробке согласно ПУЭ жилы должны иметь различное цветовое изоляционное покрытие, от одного производителя с одинаковой цветовой гаммой. Для проводки лучше всего использовать провод марки ВВГНГ — одножильный медный, плоский в двойной изоляции, лучше всего с добавочным обозначением НГ, что означает негорючий.

Лучше всего приобрести кабель известной марки производителя, который обязательно должен иметь сертификат. Не нужно брать провод без маркировки, электропроводка в доме — это прежде всего безопасность и делается не на один год, поэтому экономия здесь неуместна. Необходимо учитывать, что медный кабель при одинаковом сечение выдерживает в полтора раза больше нагрузки чем алюминиевый.

Внимание! для капитальной схемы нельзя использовать многожильный кабель ПВС или ШВВП. Хотя эти провода мягкие и их удобнее укладывать, но сопротивление по току у них больше, соответственно они будут нагреваться при подключении нагрузки сильнее.

Расчет по мощности

Одно из основных правил расчета сечения кабеля: используется в расчете 1 кв.мм — 9 А. электротока, то есть кабель сечением 1 мм может выдержать нагрузку чайника или утюга мощностью 2 кВт.

Исходя из этих рекомендаций для проводки в доме должны применяться не менее:
1. освещения жила в 1,5мм кв., что соответствует 10 — 12А.;
2. розетки в комнатах 16А, что соответствует сечению 2,5 мм. кв.
3. кухонные электродуховки, провод для которых должен выдержит 25А. — это сечение 4мм. кв;
4. жила четырехконфорочная электроплита должна выдерживать 32А. — сечением 6 мм2.

Правильный выбор соединения эл. проводов в распределительной коробке зависит от его сечения.
Внимание! нельзя использовать электрокабель различных производителей, так — как они имеют разное удельное (омическое) сопротивление на 1 погонный метр.

Электрическая распределительная коробка и соединение проводов

После прокладки проводов, согласно составленной схемы их необходимо соединить между собой. Для того чтобы соединение были в одном месте существуют коммуникационные коробки (распределительные). В зависимости от монтажа соединения устройства могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние (для скрытой проводки) и наружные по способу крепления.

Согласно требованиям ПУЭ электрокабель должен проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.

Сколько проводов можно скручивать в распаечной коробке? Не стоит экономить на распределительных коробках и пытаться туда завести как можно больше проводов — неудобно будет соединять, да и все они могут не войти. Как правило в одну распаечную коробку заводят 3-4 провода.

Основные схемы расключения

При расключении в распределительной коробке знать каким способом произвести соединение проводов в — это еще не все. Необходимо разобраться, какие проводники соединять.

Как подключить розетки

Как провести розетку от распределительной коробки? Как правило, розеточная группа идет отдельной линией. В этом случае все ясно: у вас в коробке оказываются три кабеля по три (или два) проводника. В этом случае обычно коричневый — это фазный провод, голубой — нулевой (нейтраль), а желто-зеленый — заземление.

Схема расключения розетки в распределительной коробке

В другом стандарте цвета могут быть красный, черный и синий. В этом случае фаза — красный, синий — нейтраль, зеленый — заземление. В любом случае провода собираются по цветам: все одного цвета в одну группу.

Как расключить распределительную коробку. Провода, заведенные в распредкоробку складываются, вытягиваются, обрезаются чтобы были одинаковой длины. Не обрезайте коротко, оставляйте запас хоть в 10 см, чтобы при необходимости можно было перезаделать соединение. Потом проводники соединяются выбранным методом.

Если проводов используется только два (в домах старой постройки нет заземления), все точно также, только соединений два: фаза и нейтраль. Кстати, если они одного цвета, предварительно найдите фазу (пробником или мультиметром) и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию.

Подключение одноклавишного выключателя

При наличии выключателя дело сложнее. Есть тоже три группы, но соединение у них другое.

Есть:
• вход — от другой распределительной коробки или со щитка;
• от люстры;
• от выключателя.

Как должна работать схема? Питание — «фаза» — заходит на клавишу выключателя. С его выхода подается на люстру. В этом случае люстра будет гореть только когда контакты выключателя замкнуты (положение «вкл»). Этот тип соединения показан на фото ниже.

Подключение одноклавишного выключателя в распредкоробке

Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Уходит с другого контакта, но уже голубым (не перепутайте) и соединяется с фазным проводом, который идет на люстру. Нейтраль (голубой) и земля (если сеть) скручиваются напрямую.

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительных коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.

Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Прогрузка должна продолжаться некоторое время (желательно несколько часов). За данный период возможные дефекты электромонтажа успеют себя проявить. Следует произвести визуальный осмотр соединений в распределительных коробках – признаки большой температуры будут видны по оплавлению изоляции или клеммников. Также важно отсутствие характерного запаха перегретой или горелой изоляции.

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электрокабелей максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.

Автор:
Сергей Владимирович, инженер-электрик.
Подробнее об авторе.

Каким способом надежнее всего соединить электрические провода

• Применение в цепях клеммных колодок
• Пружинные клеммы
• Изоляция с помощью колпачков СИЗ
• Монтаж сетей при помощи гильз
• Пайка либо сварка проводов
• Метод скрутки контактов
• Зажимное устройство для проводов «орех»
• Видео на тему правильное соединение проводов

Знание современных технологий и методов работы с электро фурнитурой, так ли оно необходимо? Да, как правильно соединять электрические провода знать нужно.

Это может пригодиться при монтаже, прокладке любых систем электроснабжения. Перегорела ли проводка, нужна замена осветительного прибора или комплектация нового оборудования. Подобное знание может и не понадобиться, но лучше будет знать все распространённые способы соединения электрических проводов

Применение в цепях клеммных колодок

Клеммники — это электротехнические изделия из не проводящего электричество материала, внутри которых вставлена токопроводящая втулка, имеющая пару винтов с противоположных концов. Они служат для фиксации провода. Отличный выбор для воплощения современного способа соединения проводов.

Виды клем для соединения проводов

При выборе надежного соединения проводов важно помнить: клеммные колодки выпускают с разными отверстиями, для многих сечений.

Этот метод почти всегда применяют для соединения в распределительных коробках любого типа, при монтаже, установке настенных и прочих светильников. Подойдёт он для монтажа большинства приборов, выключателей и розеток. Смонтировать сеть при помощи такой фурнитуры легко, просто в отверстия надо вставить оголённые концы и прилагая умеренную силу, надёжно притянуть винты. Сам провод не должен быть передавлен. Разобрав как правильно соединять электрические провода с помощью клемм, стоит изучить и другие не менее надёжные способы.

Соединение провода винтовым зажимом

Оценка клеммного способа: Отличное качество крепления. Цена на них приемлема. Довольно шустрый и простой монтаж. Хорошая возможность соединять разные проводники, например, алюминий и медь.

Иногда сами клеммники продают в не надлежащем качестве исполнения, что грозит поломкой их при монтаже. Возможность соединения не более двух кабелей одного сечения в одно гнездо. Обязательно прочитайте как правильно соединить провода по цвету.

Колодками не рекомендовано соединять алюминиевые и многожильные цепи. Обусловлено это высокой хрупкостью проводов из алюминия и большой гибкостью самих проводников многожильного провода. Но в целом достойный метод.

Пружинные клеммы

Быстрый монтаж электросетей иногда просто необходим. Например, провести временное освещение на балкон, террасу, беседку. Пружинные клеммы wago, отличный продукт для проведения подобных работ. Современный и конечно надёжный способ соединения проводов. Хотя на рынке электро фурнитур они недавно, проводить монтаж с помощью пружинных клемм быстро и что важно, удобно.

Прижимные клеммы Ваго

Основное отличие применения самих клеммных колодок ваго: соединять любые провода в электрических коробках ими удобнее, чем скруткой. Здесь для качественного монтажа применяется уникальный зажимной механизм, а не простой винт. Производители выпускают как одноразовые, так и многоразовые системы ваго.

1. В обычном исполнении это изделие применяют для одноразового использования, при ремонтных работах в последующем его невозможно восстановить. Его удаляют, а вместо него ставят новый.
2. Многоразовые клеммы wago стоят немного дороже, но с помощью их можно несколько раз разъединять собранные контакты, перемонтировав цепь под ваши нужды. Это ускоряет процесс ремонта или монтирования постоянных и временных сетей. Простой механизм рычажного типа даёт преимущество в том, что есть возможность осторожно, но качественно зафиксировать любой провод, не повредив или передавив.

С помощью ваго самому осуществить скрепление просто, необходимо зачистить изоляцию и вставить нужные жилы в монтажное отверстие. Зажать рычажком. Важно правильно рассчитать нагрузку на провода калькулятором онлайн.

Оценка системы зажимов wago: Уникальная возможность совмещения любых, алюминиевых, медных и других проводников. Присутствует вариант соединения многожильных кабелей одновременно (две и более).

Универсальные зажимы wago позволяют, не повреждая, фиксировать любой тонкий многожильный проводник. Ещё один плюс, компактный размер колодок.

Клеммы  wago самозажимные

Отличное качество и долговечность. Колодка типа Ваго имеет технологическое отверстие, дающее доступ для отвёртки с индикатором напряжения. Работу любой линии электросети можно проверить в любой момент. Возможно, одним недостатком является — немалая стоимость самих клемм. Но такой вид соединения проводов, самый современный и быстрый.

Изоляция с помощью колпачков СИЗ

Расшифровка изделия не сложна, соединительные изолирующие зажимы (СИЗ). Они представляют собой обыкновенные капроновые или пластмассовые колпачки, имеющие внутренний фиксатор.

Соединение колпачками СИЗ

Самый простой вид соединения проводов, его проводят после скрутки самих проводников, жил. Колпачки часто применяют для соединения проводов в распределительных коробках, для маркировки соединений нужным цветом.

Оценка использования таких изделий: Довольно низкая себестоимость СИЗ. Применение безопасного материала исключает воспламенение электропроводки. Лёгкий монтаж, надели на скрутку из проводов и всё готово. Такие колпачки имеют большую цветовую гамму, что удобно. Конечно, если провода не обозначены цветом, у цветных СИЗов есть возможность определить или попросту отметить, ноль, фазу и другие необходимые трассы электросетей.

Есть и недостатки: Недостаточный уровень фиксации. Многожильный тип проводов монтировать можно, только после пропайки.

Монтаж сетей при помощи гильз

Такой вариант претендует на звание наиболее надежного способа соединения. Любых по нагрузкам и качеству проводов.

Опрессовка проводов гильзами

Токопроводящие жилы вставляют в специальную трубку – гильзу, и обжимают с определённым усилием. Есть одно, но. Сечение проводов не должно превышать самого сечение монтируемых гильз. Вставив и обжав обойму, гильза тщательно изолируется термоусадочной трубкой, либо с помощью других изоляционных материалов.

Общая оценка. Отличный способ надежного соединения проводов. Направление проводников может быть с различных сторон трубки или с одной стороны. Гильзы стоят совсем недорого. Хороший способ как надёжно соединить провода между собой.

Есть и недостатки. Одноразовое использование гильз, они не разборные. Для производства таких работ понадобится инструмент: прессовочные клещи, которые также применяют как специальный инструмент. Ими снимают изоляцию. У них в арсенале присутствует обжимное устройство, а электромонтажные работы занимают чуть больше времени.

Пайка либо сварка проводов

Этот способ надежен. Обычно такой способ соединения в распределительной коробке, подразумевает вначале зачистку и скрутку концов, после их окунают в разогретый припой. Соединение проводов алюминий с алюминием желательно проводить пайкой. Затем их изолируют с помощью термотрубки или изоляционной ленты.

Способ скрутки проводов

Категорически не рекомендуется сразу охлаждать спаянные провода в воде, микротрещины, возникающие при таком виде охлаждения, влияют на качество соединения. Они не долговечны.

Оценка метода пайки. Он даёт крепкие контакты цепи и отличное качество, не дорог, он самый надежны с способ соединения электрических проводов в распаянной коробке.

Технологический недостаток. Без паяльника тут не обойтись. Скорость выполнения работ не высока. Соединение естественно не разъемное. Из этого следует, что пайку делают в крайних случаях, применяя более современные методы соединения. Среди мастеров он давно не пользуется популярностью, поскольку занимает больше времени.

Существует также не часто встречающийся метод соединение электрических проводов, сваркой. Процесс похожий, но требует применения специального сварочного аппарата, естественно, и определённых навыков.

Метод скрутки контактов

Не новый, можно сказать «дедовский» метод, он состоит из спирального скручивания жил между собой. Суть всех работ состоит в том, чтобы зачищенные проводники скрутить с помощью пассатижей, а место скрутки покрыть изоляцией. Вот, пожалуй, и все способы скрутки проводов.

Надежные способы скрутки проводов

Оценка этого способа соединения. Высокая скорость всех монтажных работ. Затратная часть минимальна.

Недостаток. Запрещается соединять вместе скрутки разные по составу, медные и алюминиевые провода, неизбежно окисление. Согласно нормативной базе скрепление проводов скрутками в распределительной коробке, не рекомендуется использовать в помещениях с горючими материалами, повышенной влажностью, подвалах, а также в любом доме, построенном из дерева. Более подробно о способе скрутки электрических проводов. Обязательно рекомендую посмотреть видео  о том что лучше скрутка или клеммники Ваго.

Зажимное устройство для проводов «орех»

Такое устройство представляет собой просто зажим для кабеля, имеющий внутри две пластины и несколько винтов для утяжки, обычно по углам. Достаточно провода прикрутить к самой пластине. После чего сверху надеть оболочку из карболита.

Зажим под названием Орех

Оценка. Отличный вариант как соединить любые электрические провода в распределительной коробке, большого и среднего размера. Определённо, эти виды изделий достаточно удобны и имеют высокую степень защиты. Дает возможность быстро  подсоединить провод к колее толстому по сечению и при этом не разрывая его.

Недостатки. Габариты позволяют проводить монтаж только в просторных распределительных коробках, щитах. Со временем расслабляются винты.

Совет: Выбирая фурнитуру и метод, помните следующее:

• Работать необходимо только изолированным инструментом, применять защитные средства.
• На щитке отключения или счётчике обязательно вывесить предупреждающую табличку, «не включать».
• Подключение электроприборов проводить согласно приложенным инструкциям.

Рассмотрев основные виды соединения проводов, вы без проблем подберёте нужный вариант. А имея под рукой нехитрый инструмент и схему, самостоятельно сможете её смонтировать. Более подробно как произвести монтаж электрического щитка правильно.

Видео на тему правильное соединение проводов

Видео:

Видео:

Видео:

Видео:

Можете ли вы использовать распределительную коробку для удлинения проводки

Когда вы делаете капитальный ремонт дома, вы часто обнаруживаете, что ваши электрические провода слишком короткие, чтобы добраться до нужного места. Хотя вы можете подумать, что можете соединить два провода вместе, это неверно и может привести к несчастным случаям.

Электромонтажные работы необходимы по разным причинам, и энтузиасты по благоустройству дома хотят знать, как сделать это безопасно. Один из наиболее часто задаваемых вопросов касается распределительных коробок. Можно ли удлинить электрический провод с распределительной коробкой?

Можно использовать распределительную коробку для удлинения провода, но вам необходимо удобно соединить два или более проводов или кабелей с существующим проводом, а коробка должна оставаться доступной.

В нашем руководстве вы можете узнать больше о том, как добавить новый провод в дом с помощью новой распределительной коробки. К концу вы будете знать достаточно, чтобы безопасно добавить три или более проводов в существующую цепь.

Как увеличить длину электрических проводов?

Вам нужно знать, как сращивать провода, чтобы сделать модернизацию электрооборудования своими руками или просто установить светильник. (Узнайте, как разрушить бетон химическими веществами)

Знание того, как правильно соединить провода с существующим проводом, гарантирует, что ремонт и модернизация электрооборудования пройдут гладко.

Перед сращиванием проводов

В наших инструкциях предполагается, что вы сращиваете вместе два провода Romex одного размера и типа.

Многие электрики предпочитают провода Romex для жилых помещений. Размер и тип провода показаны на внешней изоляции маркировкой «12/2 NMC с землей», которая показывает провод 12-го калибра с двумя внутренними изолированными жилами (черный провод «общий» и белый провод «нейтраль»). ), а также неизолированный заземляющий провод.

Другой провод Romex, используемый в жилищном строительстве:

• 12/3: Провод 12-го калибра с тремя внутренними изолированными жилами и заземляющей жилой, используемый в выключателях и осветительных приборах.
• 10/2: Провод 10-го калибра с двумя изолированными внутренними проводниками и заземлением, используемый для водонагревателей.
• 10/3: Провод десяти калибра с тремя изолированными внутренними проводниками и заземлением, используемый в электрических сушилках для белья.
• 6/3: провод шести калибров с тремя изолированными внутренними проводниками и заземлением, используемый в электрических плитах и ​​печах.

Сращивание электрических проводов Меры предосторожности

Перед работой с электрическими проводами выключите автоматический выключатель, так как электричество может привести к серьезным травмам.

Сколько проводов можно соединить в распределительной коробке?

Любые электромонтажные работы должны быть проверены квалифицированным электриком, чтобы убедиться, что они соответствуют нормам.

Распределительные коробки для электропроводки могут расширять цепи, добавлять дополнительные розетки к существующим цепям, добавлять точки освещения и передавать электричество из одного места в другое.

Они используются для безопасного соединения проводов или удлинения ответвления от электрической цепи.

Однако, если снять большую часть защитной оболочки с проводов, оголенные провода под напряжением могут быть легко видны и представляют большую опасность.

Преимущество соединительных коробок заключается в том, что все токопроводящие провода и соединители находятся внутри коробки, что исключает возможность прикосновения или повреждения оголенных проводов. (Узнайте, на какой срок годна краска)

Номинальный ток распределительной коробки

Распределительные коробки рассчитаны на ток в амперах, чтобы защитить себя, вас и вашу домашнюю сеть. Убедитесь, что у вас есть правильный ящик для работы.

Распределительная коробка на 30 А требуется для кольцевой магистрали и радиальной цепи, хотя для цепи освещения требуется распределительная коробка на 20 А.

Ток цепи, в которой он будет использоваться, должен быть отражен в номинале. Распределительная коробка с более высоким током может использоваться в цепи с более низким током, но не наоборот:

• Кольцевая сеть и радиальные цепи = 30 А
• Цепи освещения = 20 А

Соединительные коробки поставляются с тремя, четырьмя, пятью или шестью клеммами, так что решите, какие из них вам понадобятся для вашего проекта.

Соединения выполняются на клеммах путем ввода сердечника провода с любой стороны жгута проводов, а затем завинчивания клеммы для образования надежного электрического соединителя и соединения.

Одинарный винтовой зажим имеет одну точку подключения, куда вы вводите провода с обоих направлений.

Они обычно используются в стандартных распределительных коробках и позволяют подключать кабели с большим диапазоном размеров жил, чем другие типы клемм.

Могу ли я сращивать провода в распределительной коробке?

Никогда не подключайте провода вне электрической распределительной коробки. Распределительные коробки защищают соединения от повреждений и сдерживают искры и тепло, возникающие из-за неплотных соединений или коротких замыканий в соединениях электропроводки.

Установите коробку и повторно подключите провод Romex внутри нее, если соединения не содержатся в электрической коробке.

Другие ошибки часто возникают из-за того, сколько проводов нужно использовать и какое сечение провода подходит для данной работы. (Узнайте, как отключить проводную пожарную сигнализацию)

Вот список допущенных ошибок и их решений:

Вы слишком коротко обрезаете провода

Если вы обрежете провода слишком коротко, соединение будет затруднено, что приведет к плохому соединению. Оставьте провода достаточно длинными, чтобы они были на расстоянии не менее 3 дюймов от коробки.

Исправление: удлинить провода

Короткие провода легко исправить. Во-первых, добавьте 6-дюймовые удлинители к проводам, которые уже есть. Затем вы можете быстро получить разъем для проводов в хозяйственных магазинах и бытовых центрах.

Вы оставляете кабель в пластиковой оболочке незащищенным

Кабель в пластиковой оболочке, оставленный открытым между частями рамы, легко повредить. Вот почему в электрических нормах говорится, что кабели в этих местах должны быть защищены. Провода и кабели особенно подвержены риску, если они протянуты над стенами и потолком или под ними.

Исправление: Установите гвоздь 2 x 2

или прикрутите кусок дерева толщиной 1-1/2 дюйма рядом с кабелем, чтобы защитить его от повреждения. Вы можете использовать скобы, если хотите прикрепить кабель к доске. Если вы прокладываете провод через стену, вам понадобится металлический кабелепровод. (Прочитайте руководство по выбору размера провода для вспомогательной панели на 100 А)

Установка трехгнездовой розетки без заземляющего провода

Такие ошибки могут быть обычным явлением, и их легко исправить.

Исправление: Установите двухконтактную розетку

Многие люди считают, что если у них есть двухконтактные розетки, им следует заменить их на трехконтактные розетки, чтобы вставить трехконтактные вилки в существующие провода. Но, к сожалению, для этого нужен заземляющий провод.

Установка распределительных коробок за стеной

Между электрическими коробками и поверхностью стены не должно быть зазоров, если стена изготовлена ​​из материала, который может загореться. Ящики, спрятанные за легковоспламеняющимися материалами, такими как дерево, представляют опасность пожара, поскольку дерево подвергается воздействию тепла и искр.

Исправление: используйте удлинитель коробки

Единственное, что нужно сделать, это добавить металлический или пластиковый удлинитель коробки. Затем подключите металлический удлинитель к заземляющему проводу пластиковой коробки с помощью заземляющего зажима и короткого отрезка провода.

Вы устанавливаете кабель без зажима

Люди, которые не держат свои кабели на месте, могут сильно нагружать соединения. Кроме того, на внешней стороне металлических коробок имеются острые края, которые могут порезать изоляцию на проводах.

Отдельные пластиковые коробки не нуждаются во внутренних кабельных зажимах, но кабель должен быть закреплен скобами в пределах 8 дюймов от коробки, чтобы он оставался на месте.

Люди, которые используют большие пластиковые коробки, должны иметь встроенные кабельные зажимы, а кабели должны быть скреплены скобами внутри коробки на 1/2. Для подключения проводов к металлическим коробкам необходимо использовать утвержденный кабельный зажим. Некоторые распределительные коробки имеют выбивное отверстие, поэтому их расположение может отличаться.

Исправление: Установите зажимы

Убедитесь, что оболочка кабеля находится внутри коробки и что около 1/4 ее части видна внутри коробки. Некоторые металлические коробки имеют встроенные зажимы для соединения проводов или кабеля, выходящего из коробки. Если в коробке, которую вы используете, нет зажимов, купите зажимы и вставьте их, когда будете добавлять кабель в коробку.

Вы пытаетесь переполнить электрические коробки

Если в коробке слишком много проводов, они могут нагреться, вызвать короткое замыкание и даже загореться! В Национальном электротехническом кодексе говорится, что коробки должны быть определенного размера, чтобы этого не произошло.

Исправление: Установите коробку большего размера

Это легко исправить, если у вас есть только два провода в цепи с более низким номиналом. Тем не менее, было бы полезно, если бы вы были уверены, что у вас есть коробка правильного размера, когда внутри более двух кабелей.

Чтобы определить минимальный требуемый размер коробки, добавьте, сколько проводов и элементов находится внутри коробки:

• 1 = для каждого горячего и нейтрального проводов, которые входят в коробку
• 1 = для всех ваших объединенных номеров проводов заземления
• 1 = все комбинированные кабельные зажимы
• 2 = за каждое подключенное устройство (выключатель или розетки, кроме светильников)

Получив общее количество, умножьте его на 2,00, используя провод 14 калибра. Если вы используете провод 12-го калибра, умножьте на 2,25, чтобы определить минимальный требуемый размер коробки в кубических дюймах.

При выборе электрической распределительной коробки выберите коробку как минимум такого объема.

При проверке вы можете увидеть, что на пластиковых коробках указан их объем. Вместимость стальных ящиков будет указана в электрических нормах, поскольку они не будут маркированы. Чтобы получить объем, вам нужно измерить высоту, ширину и глубину интерьера.

Вы поменяете местами горячий и нейтральный провода

Если вы подключите черные горячие провода розетки к клемме нейтрального провода, которая является другим концом провода, может произойти смертельный удар током.

Всегда должен быть белый провод, идущий от розетки или светильника к нейтральной стороне, который всегда должен быть помечен серебряным или светлым винтом, чтобы показать, что он есть.

Подключите горячий провод к другому терминалу. Если у вас есть зеленый или оголенный медный провод, это земля. Таким образом, у вас будет зеленый винт заземления, к которому можно подключиться, а также заземляющий провод или заземляющая коробка.

Как удлинить настенную проводку?

Если вы хотите разветвить цепь тока для питания новой розетки, отключите питание и убедитесь, что цепь изолирована, прежде чем подключать распределительную коробку.

Зачистите кабели с помощью инструментов для зачистки проводов, чтобы открыть жилы кабеля. Не зачистите края распределительной коробки, так как кабель должен быть целым, когда он входит в распределительную коробку. (Узнайте, как повесить гирлянды на заднем дворе без деревьев)

Попробуйте открыть только около 1/2 дюйма жилы кабеля. Покройте землю зеленой и желтой земляной оболочкой.

Вы можете закрыть распределительную коробку после того, как она будет закреплена в надежном месте, а проводка подключена к клеммам и проверена.

Крышка электрических распределительных коробок крепится к основанию путем закручивания крепежного винта через крышку. Регулировка существующей проводки внутри распределительной коробки необходима для закрытия распределительной коробки. Не закрывайте крышку силой, так как вы можете повредить кабели или ослабить разъемы проводов.

Электрическое подключение к распределительной коробке

1. Последнее обновление

2. Сохранить как PDF

Способы подключения

Если местные правила разрешают подключение заземляющего провода шкафа к нейтральному (белому) проводу в распределительной коробке:

1. Отключите источник питания.
2. Снимите крышку распределительной коробки.
3. Подсоедините кабель духовки к распределительной коробке через U.L. указанный соединитель кабелепровода.
4. Соедините два черных провода с помощью закручивающихся разъемов.
5. Соедините два красных провода с помощью поворотных разъемов.
6. Подключите электрическое соединение в соответствии с местными нормами и постановлениями.
7. Подсоедините зеленый и белый провода кабеля печи с заводской изолентой к нейтральному (белому) проводу в распределительной коробке.
8. Замените крышку распределительной коробки.

Если местные нормы НЕ РАЗРЕШАЮТ подключение заземляющего провода шкафа к нейтральному (белому) проводу в распределительной коробке:

1. Отключите питание.
2. Снимите крышку распределительной коробки.
3. Подсоедините кабель печи к распределительной коробке через кабельный соединитель, внесенный в список UL.
4. Соедините два черных провода с помощью поворотных разъемов.
5. Соедините два красных провода с помощью поворотных разъемов.
6. Подсоедините электрическое соединение в соответствии с местными правилами и постановлениями.
7. Разделите зеленый и белый провода кабеля печи с заводской лентой.
8. Подсоедините белый провод кабеля духовки к нейтральному (белому) проводу в распределительной коробке.
9. Подсоедините зеленый провод кабеля заземления духовки к проводу заземления в распределительной коробке.
10. Замените крышку распределительной коробки.

Четырехпроводная электрическая система

1. Отключить питание.
2. Снимите крышку распределительной коробки.
3. Подсоедините кабель печи к распределительной коробке через кабельный соединитель, внесенный в список UL.
4. Соедините два черных провода с помощью поворотных разъемов.
5. Соедините два красных провода с помощью поворотных разъемов.
