Блок питания или драйвер? Что выбрать?
Если речь идет о светодиодах, то
существует два источника их питания:
— классические блоки питания, которые
стабилизируют напряжение,
— специальные блоки питания, которые стали называть драйверами. Они
стабилизируют силу тока.
Каждый из этих приборов обладает своими задачами, своим назначением,
преимуществами и недостатками для разных ситуаций. Давайте попробуем понять, какой из видов оборудования необходим
именно Вам.
Особенности питания светодиодов
Светодиоды разных производителей имеют различное сопротивление, зависящее
от напряжения питания, поступающего на них. Если поднять напряжение выше нормы,
то сопротивление может начать резко падать. Как следствие, вырастет потребление
тока, что приведет к гарантированному перегреву кристалла светодиода и, скорее
всего, к выходу из строя.
Именно поэтому напряжение должно быть на 5-7% меньше от заявленного
максимального порога.
Блоки питания
Если речь идет о светодиодной ленты, Вам стоит знать о том, что на ней через каждые
2-3 кристалла установлены резисторы, которые и выполняют роль ограничителя для
силы тока. Это продлевает жизненный цикл светодиодов и всей ленты. Именно
поэтому ленту необходимо резать только в специально обозначенных местах, а не
где угодно. Так как блок питания призван выдавать стабильное напряжение
независимо от силы тока, использование его со светодиодной лентой
приветствуется. Вы получите стабильное напряжение, а резисторы ограничат силу
тока, не давая кристаллам перегреться и сгореть.
Чисто теоретически использование драйвера с лентой также возможно. Но так
как драйвер выдает стабильный ток, а напряжение может колебаться, то
практические применение тандема «лента + драйвер»практически
нереально. Вам бы пришлось рассчитать драйвер четко под ток, который потребляет
четкая длина вашей ленты.
Драйверы питания
светодиодов
Преимуществом драйвера перед блоками питания является то,что он выдает
кристаллам полную мощность, не теряя ее на резисторах и сопротивлении.
Соответственно светодиод светится гораздо ярче, чем при использовании блока
питания с такой же мощностью. Также драйвер значительно увеличивает жизненный
цикл светодиодов, так как никогда не превышает силу тока, оптимальную для него.
Есть у драйвера и что-то вроде минусов. Как мы уже сказали, драйвер весьма
проблематично использовать с произвольным количеством светодиодов. В зависимости от
параметров драйвера к нему может быть подключено строгое количество
светодиодов, что может выглядеть как недостаток. Также к минусам можно отнести
и то, что покупая драйвер для определенных светодиодов с определенными
характеристиками, вы не сможете использовать его больше нигде. А блоки питания
могут быть использованы и для других целей.
Итог…
Драйвер всегда будет лучшим решением если:
— Вы собираете осветительную систему на светодиодах без использования
резисторов (например, модули или линейки),
— планируется стабильная работа всех подключенных светодиодов без
необходимости отключения части из них.
Блоки питания более предпочтительны когда:
— Вы используете светодиоды с резисторами (например, ленты),
— Вы хотите периодически отключать часть осветительной системы, меняя тем
самым необходимые напряжение и силу тока.
← Мощный светодиодный прожектор 1000 ватт
|
Можно ли использовать LED ленту в качестве основного освещения? →
Чем отличается драйвер от блока питания. Виды блоков питания. Принцип работы и преимущества.
Многие довольно часто путают блоки питания и драйвера, подключая светодиоды и светодиодные ленты не от тех источников что нужно.
В итоге через небольшой промежуток времени они выходят из строя, а вы и не подозреваете в чем была причина и начинаете ошибочно грешить на «некачественного» производителя.
Рассмотрим подробнее в чем их отличия и когда нужно применять тот или иной источник питания. Но для начала кратко разберемся в типах блоков питания.
Общая характеристика источников питания
Начнем с того, что в случае со светотехникой оба устройства используются в качестве источников энергии.
Каждое из них находится в цепи между бытовой электросетью в 220 В и электрическим прибором (в нашем случае осветительным). Далеко не все светильники можно подключить напрямую к бытовой электросети. Для светодиодных лент такое решение неприменимо в принципе. Так называемые ленты в 220 В не нуждаются в блоке питания или драйвере, но имеют в комплекте свое собственное особое устройство — диодный мост, о котором мы поговорим в одном из следующих материалов. Чтобы жизнь вашего источника света была долгой и яркой, ток для него должен иметь строго определенные параметры. Именно для его преобразования и применяют блоки питания и драйверы. Каждое из этих устройств имеет одинаковые параметры тока на входе, но различные на выходе.
Какой тип устройства выбрать?
Блок питания для светодиодных ламп, а также драйверы нужно выбирать в соответствии с особенностями эксплуатации прибора. Опытные мастера дают несколько советов, какую разновидность питающего устройства лучше приобрести в том или ином случае.
Драйвер предпочтительнее применять в схеме со светодиодами, если в схеме не предусмотрены резисторы. Такое случается, если нужно запитать отдельные диоды. Также представленную разновидность приборов применяют в том случае, если не надо периодически отключать часть светодиодов от драйвера.
Также в специализированных магазинах проще подобрать стабилизатор входного напряжения. Драйвер подбирается в соответствии с количеством светодиодов и их мощностью. В этом должен помочь квалифицированный консультант-продавец. Поэтому, приобретая необходимое оборудование в магазине, лучше остановить свой выбор на драйвере.
Если же в схеме предусмотрены светодиоды со встроенными резисторами, лучше приобрести блок питания. Это решение будет правильным и в случаях, когда требуется иногда отключать часть светодиодов.
Что такое стабилизация по току и напряжению
Основное различие между блоком питания и драйвером — это один из параметров электрического тока (напряжение или сила тока), который остается неизменным, в то время как другой параметр может изменяться в зависимости от подключенной нагрузки.
Соответственно выделяют два вида такой стабилизации. Стабилизация по силе тока/по току — при подключении различных по мощности устройств, сила тока на выходе такого источника питания будет оставаться одной и той же, а напряжение меняться. Стабилизация по напряжению — в этом случае при подключении устройств разной мощности к источнику питания, напряжение на его выходе будет оставаться неизменным, а сила тока будет иметь плавающие значения. У различных приборов могут быть свои требования к параметрам тока, поэтому и источники питания различаются по принципу работы.
Трансформаторный блок
Сегодня уже довольно редко можно встретить применение трансформаторного БП. Схема их сборки и работы довольно проста и понятна.
Самый главный элемент здесь, безусловно трансформатор. В домашних условиях он преобразует напряжение 220В в напряжение 12 или 24В. То есть, идет прямое преобразование одного напряжения в другое.
Частота сети при этом, привычные нам всем 50 Герц.
Далее за ним стоит выпрямитель.
Он выпрямляет синусоиду переменного напряжения и на выходе выдает «постоянку». То есть 12В, подаваемые к потребителю, это уже постоянное напряжение 12V, а не переменное.
У такой схемы 3 главных достоинства:
- ее простота
- незамысловатость конструкции
- относительная надежность
Однако есть здесь и недостатки, которые заставили разработчиков задуматься и придумать что-то более современное.
- во-первых это большой вес и приличные габариты
- как следствие первого недостатка — большой расход металла на сборку всей конструкции
- ну и ухудшает все дело низкий косинус фи и низкий КПД
Именно поэтому и были изобретены импульсные источники питания. Здесь уже несколько иной принцип работы.

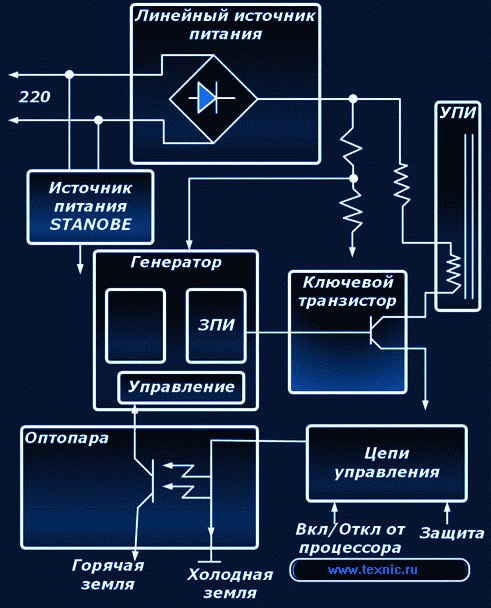

Блок питания
Также этот прибор называют источником напряжения или источником питания со стабилизацией по напряжению. Основная его функция — понижать напряжение с «розеточных» 220 В до тех значений, что нужны вашему устройству.
Большинство светодиодных лент требуют 12 В или 24 В. В последнее время стали появляться изделия, потребляющие 36 В, но пока они не столь распространены.
Помимо понижения напряжения блок питания способен «выпрямлять» переменный ток, переводя его в постоянный. Это как раз необходимо для питания светодиодных лент, ведь у них есть постоянная полярность: «плюс» и «минус». В российской сети переменного тока полярность меняется 50 раз в секунду, а в некоторых других странах — 60 раз. Для светодиодов ни то, ни другое неприемлемо. Поэтому между сетью и светодиодами, а также приборами на их основе всегда должно располагаться устройство, переводящее переменный ток (AC) в постоянный (DC).
Обратите внимание, что на корпусе блока присутствует не только маркировка выходного напряжения и полярности, но и максимальной выходной мощности. При выборе блока питания рекомендуется брать его «с запасом» — примерно на 30 % больше, чем необходимо вашему освещению.
Особенности питания светодиодов
Блок питания светодиодных ламп на 220В имеет некоторые особенности работы.
Это нужно обязательно учесть, собираясь сделать или отремонтировать этот прибор. Светодиод имеет нелинейную зависимость напряжения и тока. Этой особенностью обладают все осветительные приборы представленного типа.
Так, при увеличении номинального напряжения ток на светодиоде резко возрастает. Это может привести к поломке. Поэтому в недорогих лампах (часто китайского происхождения) последовательно со светодиодом устанавливается ограничивающий резистор. Если произойдет скачок напряжения, он не позволит току увеличиться. Но при этом на резисторе упадет мощность. КПД недорогого светильника по этой причине уменьшается.
Блок питания обеспечивает нормальное напряжение для питания светодиодов. Именно этот прибор чаще всего включается в схему ламп представленного типа. Блок питания для светодиодной лампы 12В или с иным значением исходящего напряжения, называется драйвером. Это маркетинговое обозначение подобных приборов. Источник постоянного напряжения для светодиодов, которые работают от напряжения 12 В, принято называть блоком питания.
Если же устройство еще и стабилизирует входной ток, то это драйвер. Можно сказать, что это разновидность блока питания, которая устанавливается в качественных лампах.
Драйвер
Этот источник питания также переводит переменный ток в постоянный, но выдает не постоянное напряжение, а постоянную силу тока. Поэтому его еще называют источником тока. Напряжение на выходе может варьироваться в определенном диапазоне значений, указанном на корпусе драйвера и/или в технической документации. Постоянная сила тока необходима для питания светодиодных матриц и отдельных — особенно мощных — светодиодов.
Почему? Ответ кроется в самом устройстве LED-чипа. Если сопротивление металлов с повышением их температуры растет, то у нагревающихся полупроводников, к коим относятся и LED-кристаллы, оно, наоборот, падает. Если рост силы тока в этом случае не ограничить, то светодиод быстро выйдет из строя. Для такого ограничения и необходим драйвер.
Переделка готовых БП для работы со светодиодами
Начнем с самых распространённых блоков питания – зарядных устройств от мобильного телефона.
Выходное напряжение от 5 до 9 вольт постоянного тока, стабилизированная схема и гальваническая развязка от сети. Это делает использование подобных схем блока питания для светодиодной ленты безопаснее предыдущего варианта.
Самым простым вариантом будет использование токоограничительного резистора, для удобства есть онлайн калькулятор для расчета резистора.
Схемы дешевых блоков питания от зарядок
Для начала взгляните на схемы от различных зарядных устройств, с виду они отличаются, а принципиально – идентичны (картинки можно листать).
Большинство зарядных устройств для мобильного телефона построены на базе блокинг-генератора, или как его еще называют – автогенератора.
Выпрямленное напряжение поступает на схему, состоящую из силового транзистора, который управляется через базовую обмотку и резистор смещения базы, трансформатора, и цепи обратной связи. Это простейший импульсный блок питания. Подойдет как схема для блока питания светодиодной ленты, если её немного модернизировать.
Принцип работы
Обмотки трансформатора подключены таким образом, чтобы на базе транзистора и коллекторной обмотки, напряжения наводились в противофазе, иначе говоря «наоборот». Когда транзистор открывается до конца через резистор базы, нарастание тока в коллекторной обмотке прекращается и на базовой обмотке возникает противо-ЭДС, закрывающее транзистор. Ток в коллекторной цепи снижается, а после достижения нулевого значения процесс повторяется.
Однако это описание очень упрощено, дано только для понимания общего принципа возникновения колебаний высокой частоты переменного тока на импульсном трансформаторе.
Вы могли заметить, что на каждой из схем выше я обвел красным цветом один из элементов – это стабилитрон (диод Зенера). Он установлен как раз в цепи обратной связи по напряжению. Когда выходное напряжение достигает напряжения стабилизации, в работу вступает отрицательная обратная связь, которая закрывает транзистор.
В более дорогих (см. вторую схему) обратная связь заведена через оптопару, это повышает надежность схемы в целом.
Обобщенная схема блокинг-генератора изображена на рисунке ниже, все остальные компоненты в зарядных устройствах нужны для стабилизации (обратной связи), индикации, защиты от аварийных режимов работы и т.д.
Делаем блок питания
Раз стабилитрон имеет напряжение стабилизации — с его помощью осуществляется обратная связь. Значит, чтобы изменить выходное напряжение, нужно его заменить на другой по величине Uстаб.
Выходное напряжение зарядного устройства приблизительно равно номиналу стабилизатора. Оно отличается от номинального на стабилитроне от 0,3 до 1В и зависит от некоторых особенностей схемы. Обратите внимание, в приведенных примерах стоят стабилитроны от 5 до 7 вольт.
При изменении выходного напряжения изменяется и ток, который может выдать зарядное устройство. Причем изменение тока обратно-пропорционально величине изменения напряжения. Т.е. увеличив напряжение наполовину, допустим до 7,5 вольт, ток упадет в два раза.
Чтобы своими руками сделать блок питания для светодиодов, нужно определиться как вы будете подключать нагрузку, чтобы сделать выводы о необходимом напряжении.
Если вы собираетесь питать один светодиод или несколько соединенных параллельно, вам нужно выходное напряжение порядка 3-х вольт (как определить напряжение светодиода). Далее подобрать необходимый стабилитрон, например подобный – на 3,3В. При параллельном подключении не забудьте проверить напряжение через каждый из светодиодов и скорректировать его дополнительным резистором.
Многие блоки питания, не только зарядки для мобильных, сделаны по этой схеме. Более мощные и дорогие модели (незначительно), и модели с другими силовыми схемами оборудованы несколько иной и более простой в настройке обратной связью. Зачастую которая выполнена на микросхеме TL431 (или любые другие буквы и «431» в названии).
Эта интегральная микросхема выполняет роль обычного стабилитрона. Отличия в том, что TL431 – это регулируемый стабилитрон и имеет корпус с 3-мя выводами
Выходное напряжение задается изменением соотношения резисторов R1 и R2 (см. следующую схему), далее размещена типовая схема блока питания с TL431.
Кругом обведены резисторы, которые нужно подбирать для подстройки, формула подбора такова:
Vout = 1 + (R1 / R2) * Vref, где Vref – приблизительно 2,5В
Мнемоническое правило: В обвязке TL431 есть 2 резистора, задающие напряжение стабилизации. Верхний чем больше – тем выше напряжение, соответственно, чем ниже сопротивление, тем меньшее напряжение выдаст БП. Нижний – наоборот, чем больше сопротивление – тем ниже напряжение (верхний повышает, нижний уменьшает).
3 варианта блока питания из зарядного
Первый вариант. Вы можете сделать регулируемый блок питания таким образом: замените один из резисторов потенциометр, в зависимости от того куда вы его впаяете (вместо верхнего или нижнего) пределы регулировки будут изменяться.
Идеальный вариант поставить последовательно постоянный резистор и потенциометр, выставив за счет постоянного минимальный уровень напряжения на выходе блока питания, воспользовавшись приведенной формулой.
Описанными способами можно своими руками сделать блок питания для светодиодной ленты практически из любого старого блока питания, зарядного устройства и пр. Однако в некоторых случаях придется доматывать вторичную обмотку несколькими витками, этот способ несколько труднее и рассматривать его не будем.
Вторая схема. Регулировка аналогична, на R7 и R5.
Подобный блок питания, сделанный своими руками, превосходит бестрансформаторное питание светодиодов по всем параметрам. А что насчет цены – то не забывайте о том, что порывшись у себя в кладовой – вы наверняка найдете парочку заготовок.
Третий вариант – это модернизировать или доделать старые трансформаторные блоки питания.
Если выходное напряжение с диодного моста превышает 14 вольт, установите L7812 по указанной схеме и получите готовый БП для LED ленты, сделанный своими руками.
Если вы хотите сделать блок питания для отдельных светодиодов, схема изменится только номиналом стабилизатора – нужно будет установить 3-хвольтовую модель (7803).
Или собрать параметрический стабилизатор как было описано выше. Такой блок питания лучше чем первый рассмотренный, но хуже чем второй. Он больше и имеет меньший КПД.
Почему светодиодные ленты не требуют драйвера?
Тот, кто внимательно читал статью может задаться этим вопросом. Чтобы понять, внимательно изучим светодиодную ленту. Кроме светодиодов и линий отреза на ленте есть маленькие черные элементы. Они называются резисторами и отвечают за понижение силы тока до необходимой мощности.
Отдельные же светодиодные модули и платы светильников не имеют таких резисторов. Поэтому подключать их к блокам питания не следует. Для них необходимы драйверы. Подробнее о резисторах и о том, почему их не ставят в светильники мы расскажем в одной из следующих статей.
Еще несколько слов о драйверах
Стоит отметить, что в отличие от блока питания у драйвера нет такой характеристики как «исходящее напряжение». Для этого прибора характерны только такие показатели, как выходной ток и мощность.
Это означает, что представленная разновидность источника питания не выдаст ток с большим значением, чем было рассчитано производителем.
Существуют драйверы, рассчитанные на определенное количество светодиодов (например, 5 шт.). В этом случае подключить можно и меньше осветительных элементов, но не больше.
Иные типы представленных элементов электросхемы лампы могут работать с любым количеством светодиодов. Однако их суммарная мощность не должна быть больше установленного производителем значения. Стоит отметить, что у универсальных драйверов КПД будет меньше. Это объясняется спецификой работы импульсной схемы.
Как рассчитать необходимую мощность
Мощность блока питания должна превышать суммарную потребляемую мощность кабинетов или панелей светодиодного экрана, к которым она подключена. Рекомендуемый запас 25-30%. Если запас будет меньше, или его не будет вовсе, БП придется работать с перегрузками, что спровоцирует его перегрев и выход из строя.
Таким образом, из посчитайте, сколько Ватт энергии потребляет весь LED-экран, суммируя показатели всех модулей, вы получите значение, к которому нужно прибавить еще 25%.
Эта цифра и покажет, сколько Ватт энергии минимум должно быть у светодиодного блока питания.
Подключение проводов и клемм
Можно выбрать грамотно блок, приобрести качественную ленту, но при подключении, использовать тонкий кабель и не добиться желаемого сечения. Для грамотного выбора сечения и проводов питания можно воспользоваться двумя способами.
Выбор по нагрузке ленты
Поскольку таблицу соответствия тока и сечения проводов использовать не всегда имеется возможность, то можно воспользоваться универсальной зависимостью. Установлено, что каждые 10А подключенной нагрузки потребует медный провод 1 кв. мм.
Для определения величины тока, которую потребляет подсветка, необходимо общую мощность разделить на величину сопротивления. Далее, расчетную величину тока разделить на 10А, согласно формуле, чтобы получить требуемое сечение провода, используемое при монтаже.
Выбор по мощности блока
Используется не мощность ленты, а мощность блока. Требуется, чтобы выполнялось условие: устройство должно выдерживать 1,35 от номинального тока источника питания.
Помимо нормальной работы ленты, могут возникнуть короткие замыкания. Защита срабатывает при перегрузках 1,05 – 1,35.
Блок питания для светодиодных приборов: для чего он и какой блок питания нужен?
Светодиоды – широко используемые источники искусственного освещения. Однако использование светодиодного оборудования требует особого подхода. Диоды излучают свет при прохождении через них электрического тока. Но их не получится включить в сеть с 220В. В некоторых случаях все выглядит так, будто светодиодное освещение подключается непосредственно в розетку. На самом деле преобразователь сетевого напряжения уже стоит в LED-устройстве. Но для подключения светодиодных лент, линеек, светодиодных экранов, объединения нескольких светодиодных приборов — необходимо купить блок питания.
Основные производители БП
Теоретически БП должен поставляться вместе с осветительным прибором. На практике такое встречается не всегда, Если БП в комплектацию не включен, нужно покупать изделия компаний, специализирующихся на этой продукции (Трион, Аргос-Электрон, Meanwell и др.
).
на рынке с 2012 года, занимает третье место по стране по объемам производства, продано 1, 5 млн модулей, отказов всего 0,2%. Производство БП для светодиодных осветительных приборов в этой компании является один из основных видов деятельности. Готовая продукция тестируется и испытывается по методикам, разработанным штатными инженерами. Качество контролируется на всех этапах производства.
Аргос-Электрон из Санкт-Петербурга на рынке с 2008 года. Это один из ведущих производителей комплектующих для систем освещения со светодиодными источниками света. Аргос-Электрон выпускает драйверы для промышленных, уличных и офисных светильников, приборы освещения для ЖХК. Готовая продукция тестируется с имитаторами светодиодов, в термошкафах и термокамерах.
Компания Meanwell Основа в 1982 году, поставляет импульсные блоки питания. Предлагает примерно 5 тыс. стандартных моделей для автоматизации светодиодного освещения. Продукция подвергается жесткому контролю на всех этапах производства, начиная от разработки проекта и отбора компонентов.
Под брендом Helvar предлагаются изолированные и незаизолированные импульсные блоки питания, управляемые и неуправляемые драйверы. Широкий ассортимент позволяется создавать простые локальные и масштабные светодиодные системы освещения.
Компания Vossloh-Schwabe (подразделения Panasonic Group) производит блоки питания, драйверы, системы управления для светильников и лент, устанавливаемых в помещениях и на улице. Оборудование поставляется укомплектованным. На производстве используется современное оборудование и передовые технологии.
Маркировка светодиодных лент и их различия
Один из распространенных типов светодиодного освещения — лента. Ее мощность напрямую зависит от того, сколько подключено к сети питания рабочих диодов. В производстве допускаются диоды разных габаритов, отсюда и получилось две категории лент:
- SMD 3028;
- SMD 5050.
Теперь рассмотрим расшифровку маркировки. Цифры 30 и 28, к примеру, указывают на конкретный размер. То есть размер светодиода будет 3,0 мм на 2,8 мм.
В случае с 5050, размер будет 5,0 на 5,0 миллиметров. Ленты с маркировкой SMD 3028 могут содержать 60, 120 и 240 световых диодов. На ленте SMD 5050 может располагаться 30, 60 и 120 диодов.
Электронный трансформатор
Принцип действия электронного трансформатора схож с классическим – при подаче переменного напряжения на первичную обмотку, с его вторички снимается тоже переменное напряжение, но уже другого значения. Отличие заключается в том, что пониженное напряжение имеет совсем другую частоту и форму кривой, так как его искусственно создает генератор импульсов.
Пример схемы электронного трансформатора и принцип действия приведен на рисунке ниже:
Рис. 2. Электронный трансформатор
Как видите, в нем напряжение питания от сети 220 В не подается на обмотки трансформатора, а использует диодный мост в качестве основного преобразователя с переменной электрической величины в постоянную. Затем сигнал подается на выходные транзисторы, выступающие в роли электронного ключа, которые производят генерацию импульсов определенного количества и частоты.
Следует отметить, что частота от генератора импульсов может достигать нескольких десятков кГц, но затем подается на импульсный преобразователь, который представлен силовым трансформатором.
Импульсные трансформаторы или, как их еще называют, импульсные БП нашли широкое применение в питании люминесцентных ламп. Однако его расположение по отношению к питаемым приборам освещения должно выполняться в непосредственной близи, чтобы сократить потери, нагрузку в сетевых проводах и нагрев. В сравнении с трансформаторным БП, импульсный имеет ряд весомых преимуществ:
- Меньшие габариты для такой же мощности, что снижает и стоимость устройства;
- Обладает лучшими параметрами в регулировке подаваемого напряжения;
- Отличается более высоким КПД.
Но наряду с преимуществами импульсный блок имеет и некоторые недостатки. У электронного трансформатора куда более сложная схема, что влечет за собой снижение надежности. Если продешевить с моделью трансформатора, то выходной ток выдаст в сеть много импульсных помех, способных повлиять на работу смежного оборудования.
Причины выхода из строя led ленты
Ленты или их фрагменты часто сгорают, не вырабатывая заявленный ресурс. Причинами этого могут быть:
- Не фирменные светодиоды, которые при нагреве выходят из строя.
- Неправильный монтаж становится причиной перегрева светодиодов, повреждения дорожек. Плотная склейка ленты приводит к тому, что вся лента сильнее греется. Не следует допускать изгиба ленты более 5 см.
- Превышение напряжения питания. Лучше его снизить с 12 до 11.5 — 11.7 В с помощью построечного резистора, установленного рядом с клеммами для проводов.
Внешние блоки питания не входящие в комплект поставки
При покупке внешнего БП нужно знать, что он будет достигать максимального КПД при мощности 80% от номинальной. Чтобы получить оптимальное значение, необходимо умножить мощность светодиодного источника света на 1,2-1,15 (коэффициент запаса).
Если блок покупается с расчетом на то, что в будущем к нему будут подключаться дополнительные источники света, то мощность светильников, которые будут подключены сразу, должна быть в 1,2 раза меньше минимальной нагрузки БП.
В противном случае при включении сработает защита от холостого хода.
Внешний блок желательно подключить даже к тем осветительным приборам, в которые встроены драйверы. Важна так же степень защиты БП. Если лампа будет установлена на улице или в помещении с повышенным уровнем влажности, потребуется уровень защиты IP65. Не стоит переплачивать, если система освещения устраивается в отапливаемом жилом помещении.
Драйвер для светодиодов и блок питания
Происхождение драйвера для светодиодов
В прошлом источники питания AC-DC, которые обеспечивали регулируемое «постоянное напряжение» для светодиодов, назывались источниками питания для светодиодов. Обычные источники питания переменного тока в постоянный и преобразователи постоянного тока обеспечивают выходной сигнал, регулируемый для обеспечения «постоянного напряжения». Однако наиболее эффективно и безопасно светодиоды работают с приводом «постоянного тока». В результате было разработано много новых устройств, обеспечивающих этот тип привода светодиодов.
Сегодня термины «драйвер светодиода» и «блок питания светодиода» взаимозаменяемы.
Рисунок 1. Световое шоу Эйфелевой башни со светодиодами ЛУНЫ
Драйверы
Драйверы светодиодов постоянного тока и светодиоды постоянного напряжения
Драйверы
Как мы видели выше, драйверы светодиодов можно разделить на два типа: драйверы светодиодов постоянного тока драйверы светодиодов с постоянным напряжением.
Драйверы постоянного тока для светодиодов предназначены для определенного диапазона выходных напряжений и фиксированного выходного тока (мА). Эти драйверы изменяют напряжение в электронной цепи, что позволяет току оставаться постоянным во всей светодиодной системе. Хорошим примером, показанным ниже, является светодиодный драйвер серии MOONS «CP». Что касается серии CP, после того, как выходной ток настроен MSSL200, выходной ток является фиксированным, а выходное напряжение соответствующим образом регулируется, как показано в спецификации, но мощность не будет превышать максимум.
Рис. 2. Этикетка MOONS MU100M105AQ_CP
Когда мне нужен светодиодный драйвер «постоянного тока»?
Рис. 3. Прямое напряжение светодиода CREE XM-L2 и прямой ток
Из электрических характеристик Cree XM-L2 на рис. ток, протекающий через него. Когда светодиод включен, даже минимальное изменение напряжения на 3% (от 2,95 В до 3,05 В) может создать 50%-ное увеличение тока, подаваемого на XM-L2, как вы можете видеть на красных метках на кривой, изменяющейся от 1000 мА до 1600 мА.
Рисунок 4. Максимальный прямой ток при различных
температурных условиях окружающей среды
Как показано на рисунке 4 выше, максимальный прямой ток определяется тепловым сопротивлением между спаем светодиода и окружающей средой. В приведенном выше примере мы все равно могли бы управлять светодиодом XM-L2 при 1000 мА, однако, если у вас нет устройства ограничения тока, светодиод будет потреблять больше тока, поскольку его электрические характеристики меняются с повышением температуры.
Это приведет к тому, что ток превысит определенное значение, особенно в более жаркой среде. Крайне важно, чтобы конечный продукт был разработан таким образом, чтобы свести к минимуму тепловое сопротивление от точки пайки до окружающей среды, чтобы оптимизировать срок службы лампы и оптические характеристики.
Драйверы для светодиодов с постоянным напряжением питают светодиоды, которым требуется фиксированное выходное напряжение с ограниченным выходным током. Более подробную информацию о светодиодных драйверах постоянного напряжения MOONS можно найти здесь. В этих светодиодах ток уже регулируется простым резистором или внутренним драйвером постоянного тока внутри светодиодного модуля. Для этих светодиодов требуется одно стабильное напряжение, обычно 12 В постоянного тока или 24 В постоянного тока.
Рисунок 5. Светодиодная лента с токоограничивающим резистором
Когда
Нужен ли мне драйвер светодиода «постоянного напряжения»?
Наиболее распространенные светодиодные ленты состоят из группы светодиодов, последовательно соединенных с токоограничивающим резистором.
Производитель должен убедиться, что значение и положение резистора правильные, чтобы светодиод на полосе не был так чувствителен к изменениям напряжения, как мы упоминали в XM-L2. Поскольку их ток уже регулируется, все, что им нужно, это постоянное напряжение для питания светодиодов. Клиентам удобно и безопасно устанавливать светодиодные драйверы постоянного напряжения и проект освещения.
Резюме
Короче говоря, без правильного драйвера светодиодов светодиоды будут перегреваться и работать нестабильно, что приведет к сбоям в работе и снижению производительности. Чтобы светодиоды работали идеально, автономный светодиодный драйвер должен обеспечивать постоянный источник питания для светодиода. Важно помнить, обеспечивает ли выход силового устройства «постоянное напряжение» или «постоянный ток», они требуются светодиодному устройству, получающему питание.
Нравится:
Нравится Загрузка…
В чем разница между драйвером светодиодов и блоком питания?
1
Можно ли использовать светодиодный драйвер в качестве источника питания для вашего светодиода?
2
Что, если я получу не тот драйвер?
3
Можно ли использовать светодиодный драйвер в качестве источника питания?
В чем преимущество использования светодиодных драйверов по сравнению с обычным компьютером? Зачем использовать светодиод вместо обычного процессора или графической карты? Вы можете спросить, хотите ли вы узнать больше о светодиодном драйвере и о том, какую пользу он может вам принести.
Микросхема, известная как программируемый логический контроллер или печатная плата, передает инструкции фоторезистору светодиодной лампы. Фоторезистор измеряет напряжение, подаваемое на светодиод, а затем регулирует количество света, которое должно быть предоставлено. Так чип решает, какой тип светодиода создать, цвет, мощность и другие факторы.
Так почему же использовать светодиодные чипы, а не обычный компьютер? Есть несколько причин. Во-первых, они, как правило, намного дешевле, чем стандартный компьютер. Во-вторых, они более гибкие, поскольку их можно запрограммировать для конкретных приложений. Во-вторых, они гораздо менее сложны, поскольку обладают очень высоким уровнем функциональности. Наконец, они намного проще в использовании, чем блок питания, который обеспечивает гибкое функционирование микросхем.
Когда вы думаете о чипе, вы также думаете о нескольких разных чипах. Подумайте об усилителе, демультиплексоре, устройстве сдвига, компараторе, микроконтроллере, контроллере прерываний и эталонном тактовом генераторе.
Это различные части, из которых состоит драйвер светодиода. Они также являются источником энергии для вашего светодиодного освещения.
Чип может включать, приглушать или делать свет ярче. Он запрограммирован так, что зажигает светодиод только тогда, когда вам это нужно. Затем драйвер передает эту команду с чипа на ваш ПК. Это делается через коммуникационные порты на вашем персональном компьютере. Задача водителя — следить за тем, чтобы фары включались тогда, когда вы этого хотите.
Можно ли использовать светодиодный драйвер в качестве источника питания для вашего светодиода?
Итак, можно ли использовать светодиодный драйвер в качестве источника питания для вашего светодиода? Да, если ваш чип запрограммирован правильно. В некоторые фрагменты встроены схемы питания. Другие требуют, чтобы вы установили отдельный шнур питания.
Вы должны устанавливать только те драйверы, которые поставляются непосредственно производителем. Любые диски с драйверами, которые вы найдете в Интернете, не должны использоваться ни для какого компьютера.
Такие диски не будут работать с чипом в вашей системе. Вместо этого вам нужно получить правильный для вашей машины.
К сожалению, не каждый чип совместим со всеми типами устройств. Только те, которые произведены основными производителями чипов, будут работать с вашим устройством. Итак, можно ли использовать светодиодный драйвер в качестве источника питания для вашего светодиода? Да, но вы должны убедиться, что чип, питающий ваш светодиод, может с этим справиться. В противном случае у вас могут быть большие проблемы!
Скорее всего, любой чип, который вы купите сегодня, не будет работать с вашим компьютером. Именно так работают технологии в наши дни. Если бы было легко установить правильные драйвера на свой компьютер, то все бы это сделали. К сожалению, это не так просто, и производители этих чипов включают в свои продукты множество проприетарного программного обеспечения. Таким образом, чтобы использовать эти чипы, вы должны получить помощь из других источников или изменить свою систему, чтобы принять драйверы чипа.
