Блок питания для светодиодной ленты своими руками

Современная электроника часто комплектуется внешними источниками питания на 5В, 12В, 19В. После того как прибор выходит из строя, они часто валяются в кладовке или тумбочке.

  • 5V — это напряжение зарядных устройств для телефонов и USB;
  • 12V — используется в компьютерах, некоторых планшетах, ТВ, сетевых маршрутизаторах.
  • 19V — в ноутбуках, мониторах, моноблоках.

Мы будем рассматривать, каким образом можно адаптировать любой блок питания для светодиодной ленты на 12В. Будут только простые и бюджетные варианты доступные каждому. Зарядники на 5В не подходят. Но из таких зарядников я делаю ночники, на корпус приклеивается от 3 или 6 диодов. Ночью светит не ярко, в самый раз.

Содержание

  • 1. Источники питания на 12V
  • 2. БП на 19V
  • 3. Характеристики импульсных стабилизаторов
  • 4. Простые схемы своими руками
  • 5. Видео, как доработать своими руками
  • 6. Готовые модули из Китая
  • 7. Питание и драйвер в одном модуле
  • 8. Где купить дешево?

Источники питания на 12V

БП от маршрутизатора 12V, 1А

Источники питания на 12В от электроники обычно бывают от 6 до 36 Ватт. 10 Ватт хватает для подсветки рабочей поверхности светодиодной лентой на кухне. Такие блоки делятся на 2 основных вида:

  1. старые на трансформаторах, отличаются большим весом;
  2. современные импульсные, еще называют электронный трансформатор, отличаются малым весом и большой мощностью при малых габаритах.

Использовать на трансформаторах не рекомендую. При установке светодиодной ленты я сперва подключил трансформаторный БП от роутера, мощность которого была в 2 раза больше мощности ленты. Сам выпрямитель стал сильно греться. Поставил диодный мост выпрямителя на самодельный радиатор для охлаждения, все равно греется сильно, долго он так не протянет. Времени не было разбираться в тонкостях, поэтому спросил у специалиста. Он кое-как нашел причину, светодиоды имеют особенную вольт-амперную характеристику (сокращенно ВАХ), что приводит к сильному нагреву. Он подарил мне от телевизора на 12В и 2 Ампера, то есть мощность равна 24W. Теперь все работает без проблем и не греется.

БП на 19V

БП ноутбучного типа на 19В, 90W

Напряжение в 19В широко используется в настольной компьютерной технике, чаще всего в ноутбуках, моноблоках, мониторах, сканерах. В эту категорию можно отнести БП от принтеров, они мощные, бывает 16В, 20В, 24В, 32В.

У меня давно валяется отличный блок питания для светодиодов на 90W и 19V от ноутбука Asus. Такой мощности хватит, чтобы запитать светодиодную ленту на 6000 Люмен, а этого хватит, чтобы сделать диодное освещение комнаты 20 квадратов. Но БП не 12 вольт, и потребуется доработка. Внутрь корпуса мы не полезем, перепаивать схему под 12 вольт сложно, долго и надо быть электронщиком. Сделаем проще, подключим  небольшой  понижатель со стабилизатором. Существует два типа.

Тип №1

Стабилизатор  на 7812

Стабилизатор на микросхеме типа КРЕН 7812 (lm317), выглядит почти как транзистор, при установке на радиатор охлаждения выдерживает ток 1 Ампер. Этот вариант устаревший и громоздкий. Для использования всей мощности ноутбучного БП потребуется 5-6 таких (или 1 большая) и большой алюминиевый радиатор для охлаждения.

Тип №2

Импульсный на специализированных микросхемах

Современный импульсный стабилизатор, миниатюрен, не греется, простой как 3 рубля. В русских магазинах за него просят 600-900 р, цена сильно завышенная. У китайцев на 3 ампера стоит 50 р., 5-7А продается за 100-150 р., поэтому рекомендую заказать пару штук на Aliexpress.

Рекомендую использовать импульсный, КПД у него выше 80-90%, проще и дешевле. Только не покупайте источник тока на LM2596, вам нужен источник напряжения. Чтобы найти в китайском интерне-магазине используйте запросы:

  • LM2596 power supply;
  • 12v switching regulator;
  • voltage regulator 12v 7a;

Характеристики импульсных стабилизаторов

Специалист на видео инструкции расскажет основные технические характеристики современных импульсных стабилизаторов, схемотехнику и рекомендации по их правильному использованию. Чтобы вы своими руками не спалили его во время экспериментов.

Простые схемы своими руками

Примеры готовых импульсных модулей на 36W

..

Если вышеописанные БП вам не подходят, то блок питания для светодиодной ленты 12в можно спаять по схеме своими руками. Для самодельного потребуется много времени и немало деталей, не буду рассматривать полные схемы для подключения к сети 220B. при современном развитии электроники их проще купить у китайцев. Есть схемы для сборки своими руками еще на TL594 и других новых элементах. Но мне больше нравится описанный ниже, легко повторяется за 10 минут.

Рассмотрим оптимальный и современный на LM2596. Потребуется установить всего 4 радиоэлемента. Аналоги, схожие по функционалу, это ST1S10, L5973D, ST1S14.

Существует несколько модификаций микросхемы:

  • фиксированное 12 V, LM2596-12, указано в конце маркировки;
  • регулируемый вариант LM2596ADJ;
  • цена в России одной 170 р.. В Китае весь собранный блок на LM2596 стоит 35р. включая доставку.

Характеристики

Параметр Значение
Входное напряжение, не более 40В
Вольт на выходе 3-37В
Выходной ток
Срабатывание защиты по току
Частота преобразования 150 кГц

Видео, как доработать своими руками

Коллега подобно расскажет, как подключить и настроить стабилизатор к блоку питания от ноутбука на 19V.

Готовые модули из Китая

Вариант с регулятором  на выходе от 3 до 37В

В первой схеме будем использовать LM2596ADJ с регулируемым вольтажом на выходе. Выпускаться она может в разных корпусах, но самый оптимальный как на картинке. Плюсом такой конструкции будет возможность регулировать яркость led ленты без диммера.

Схема с фиксированным 12B

Стабилизатор на микросхеме LM2596-12, отсутствует переменный резистор для регулировки, на выходе ровно 12B. Схема проще на одну детальку.

Питание и драйвер в одном модуле

Универсальный блок с 3 регуляторами

Универсальный вариант, регулируется сила тока и напряжение. Можно запитать не только диодную ленту, но и светодиоды. то есть может выступать в качестве драйвера и электронного трансформатора.

На видео ролике вам покажут как пользоваться и настраивать самостоятельно универсальный вариант модуля с драйвером, регулируемой силой тока.

Где купить дешево?

Бывает, что у вас дома не оказалось БП подходящего от бытовых приборов, но точно есть у других, тоже валяется без дела. Сперва спросите у знакомых или соседей, наверняка что то есть. За пару сотен или жидкую валюту вы можете сними договорится.

Большой ассортимент  вы найдете на Авито и на местных форумах. Многие избавляются от ненужного хлама и продают БП за символическую цену, потому что выбрасывать жалко, а реальную стоимость не знают. Таким образом, я часто покупаю хорошие приборы, тем более торг никто не отменял. Недавно мне удалось купить фирменный ACER от моноблока на 190W за 400 р. Он герметичен и высокого качества, так как компьютерная электроника требует очень стабильного и качественного питания в отличие от диодной ленты.

⭐ Варианты сборки блоков питания для LED-ленты своими руками 📌 Статьи POWERCOM

Набирающие популярность светящиеся ленты, составленные из светодиодных (LED) лампочек, сейчас можно купить в магазине или собрать в домашних условиях. Многие домашние мастера уже оценили удобство, возможность сэкономить денежные средства, а также практичность, которые они получили в результате самостоятельной сборки блочок питания для LED-ленты. Именно поэтому далее мы рассмотрим, как просто сконструировать блок питания для светодиодной ленты своими руками.

Подробнее о самом блоке питания для LED-ленты

Чтобы лента с диодными источниками света (светодиодная лента) работала, необходимо подключить к ней дополнительное оборудование. Таковым является питающий блочок. Он представляет собой трансформатор в защитном корпусе с выпрямителем. Если оборудовать такое устройство ещё конденсатором, оно будет способно также гасить так называемые помехи, провалы. При этом соблюдается такое правило: чем больше ёмкость конденсатора, тем лучше.

Обратите внимание: слишком слабые БП-устройства на 5 В, которыми обычно комплектуются мобильные телефоны, вряд ли подойдут для достаточно сильного свечения диодной ленты.

Светодиодная лента как прибор, работающий от электричества, имеет свою особенность: он требует пониженное напряжение – 12-19 В. Блок питания выполняет функцию стабилизации напряжения от 220-ти Вольт. Двенадцативольтные источники обычно применяются в конструкциях компьютеров, планшетов, телевизоров, девятнадцативольтные можно найти в моноблоках, ноутбуках, мониторах.

Возможно ли подобрать старый блок питания?

Итак, чтобы запитать светодиодную ленту, не подойдёт старый блок питания от смартфона или кнопочного телефона. Причина проста: как уже было указано выше, они имеют недостаточный вольтаж на выходе, который находится на уровне пяти V. Лучше всего рассмотреть устройства-зарядники, которые остались после сетевых маршрутизаторов, планшетных компьютеров, отдельных моделей персональных компьютеров, моноблоков, компьютерных мониторов. Перечисленные устройства выдают на выходе 12 В или 19 В.

Предпочтение при выборе БП-устройства для дальнейшей переделки следует отдавать импульсным лёгким моделям. Если вы начнёте работу с тяжёлым трансформаторным устройством, неправильно либо неточно определив будущую нагрузочную мощность, возникнет проблема с работой уже собранного под светодиодную ленту устройства. Оно может слишком сильно нагреться, что недопустимо с точки зрения техники пожарной безопасности. Ещё один важный нюанс, о котором нужно помнить при подготовке к конструированию светодиодного БП своими руками из подручных средств, – это наличие постоянной величины силы тока.

Двенадцативольтные источники питания (12 вольт)

Если от бытовой техники остался блочок питания на 12 Вольт, его можно использовать для светодиодной ленты. Обычно такие устройства имеют мощность от 6 до 36 Ватт. Когда монтируется лента для освещения рабочей зоны на кухне или другого совсем небольшого пространства, может быть достаточно десятиваттного источника питания. Трансформаторное устройство будет иметь большой вес, а более современное импульсное (электронный трансформатор) – небольшую массу, маленький размер.

Первый вариант использовать не стоит, лучше остановить свой выбор на лёгком импульсном устройстве. В противном случае прибор будет постоянно нагреваться, быстро выйдет из строя.

Девятнадцативольтные источники питания (19 вольт)

Подключение светодиодной ленты своими руками можно осуществить с помощью БП-устройства с напряжением в 19 Вольт. Такое устройство часто встречается современным людям в обычной, бытовой жизни. Это – блоки питания от домашних компьютеров, принтеров, различных маршрутизаторов.

Если у вас есть БП-устройство от старого ноутбука с характеристиками 90 W, 19 V, его можно использовать для светодиод-ленты, выдающей световой поток в 6000 Люмен. Такие характеристики достаточны для получения яркого освещения комнаты, имеющей площадь в 20 квадратных метров. Для того чтобы устройство исправно функционировало, потребуется сделать небольшую доработку – добавить в схему один из двух подходящих понижателей напряжения.

Стабилизаторы для БП на 12 В

Первый из вариантов называется КРЕН 7812. После установки на радиатор он будет выдерживать силу тока в один ампер. Чтобы использовать всю доступную мощность блочка питания, понадобится около пяти-шести таких деталей. Второй вариант – это небольшой импульсный стабилизатор LM2596, имеющий коэффициент полезного действия на уровне 80-90%.

Мощность блока питания для LED-ленты

БП-устройство для светодиодной ленты должно иметь конкретную мощность, которая зависит от суммарной нагрузки подключённых устройств. Нужно учитывать, что преувеличение этого параметра приводит к нарушению нормальной работы всего осветительного прибора и сильному перегреву оборудования. Дабы этого не произошло, нужно проследить, чтобы мощность светодиодной ленты была меньше, чем максимально допустимая у блока питания.

Старые БП-устройства с понижающими трансформаторами предоставляют огромное поле для деятельности, ведь запас их мощности неограничен. Что касается импульсных (более современных) БП, они имеют некоторые ограничения, в том числе по минимальной величине тока.

Как самому сделать блок питания для светодиодной ленты?

Рассмотрим, как сделать схему блока питания для светодиодной ленты своими руками. Наиболее простым в исполнении, оптимальным вариантом для решения этой задачи является использование микросхемы LM2596. Она похожа по своему функционалу с ST1S10, ST1S14 или L5973D. Для трансформации в работающее светодиодное устройство в схему потребуется добавить четыре радиоэлемента.

Например, можно придерживаться этой бестрансформаторной схемы на 12 В:

Обратите внимание, что вместо микросхемы линейного стабилизатора D1 L7812 можно использовать другую (например, КРЕН). Главное, чтобы этот элемент подходил по напряжению. Также допустимо использование параметрического стабилизатора из стабилитрона или самого стабилитрона. В таком случае у собираемого устройства появляется преимущество – гибкость при проведении настройки, наладки. Для монтажа на светодиодную ленту подойдёт стабилитрон, относящийся к серии Д818Д. Он должен быть рассчитан на напряжение 12-13 В.

Следующий вариант стабилизации — сборка блочка на 2-х транзисторах по схеме:

Ток, нуждающийся в стабилизации, задаётся R2-резистором (R2 = 0,7 * Iст), R1 равен 3,9 кОм.

Вариант переделки БП из зарядного устройства

Питание светодиодных лент своими руками можно сделать, если в доме есть ненужная или лишняя зарядка от ноутбука.

1-й вариант сборки

Первый вариант решения поставленной задачи – это выполнить замену одного из резисторов на потенциометр. Лучше всего впаять последовательно постоянный резистор, после него – установить потенциометр. На входе блока питания потребуется установить минимально возможный уровень напряжения. Следует использовать такую формулу: V out = 1 + (R1 / R2) * V ref.

2-й вариант сборки

Здесь регулировать необходимо резисторы R5, R7.

Схема из старого блока питания

Если вы нашли старый блок питания, его можно переделать согласно третьей схеме, представленной далее.

В данном случае необходимо проверить, какова величина входного напряжения, идущего со светодиодного моста. Если оно превышает 14 В, добавьте в схему L7812.

Не оказалось зарядного устройства от планшета, но нашёлся блочок от старого ноутбука, выполненный на популярной, широко распространённой схеме LM2596? В таком случае стоит проверить напряжение: если оно более 12 В, нужно немного модифицировать устройство. Для этого достаточно ввести в схему понижающий преобразователь напряжения.

Ещё одна простая схема на основе LM2596

Для полностью самодельного БП-устройства потребуется много времени и большое количество деталей, поэтому стоит упомянуть ещё одну схему для сборки двенадцативольтного блока. Его можно будет подключать в электрическую сеть с двухсотдвадцативольтным напряжением.

Речь идёт об использовании популярной микросхемы LM2596 или его регулируемой модификации – LM2596ADJ. Этот элемент является прекрасным вариантом для решения рассматриваемой здесь задачи. Он имеет следующие характеристики:

  • максимальное входящее напряжение – 40 В;
  • величина выходного тока – 3 А;
  • вольтаж на выходе – от 3 В до 37 В;
  • частота преобразования – 150 кГц;
  • токовая защита срабатывает при значении более 3 А.

Используем ненужный компьютер

Рассмотрим, как осуществить подключение светодиодной ленты к блоку питания компьютера на 19 В. Для этого потребуется снизить величину входного напряжения. Первый вариант – сделать это с помощью стабилизатора. Для решения такой задачи подойдёт отечественная микросхема под названием КРЕН 7812. Если диод-лента длинная, придётся использовать сразу несколько таких микросхем. Второй вариант подготовки блока питания компьютера для светодиодной ленты – использование готовой платы стабилизатора импульсного типа.

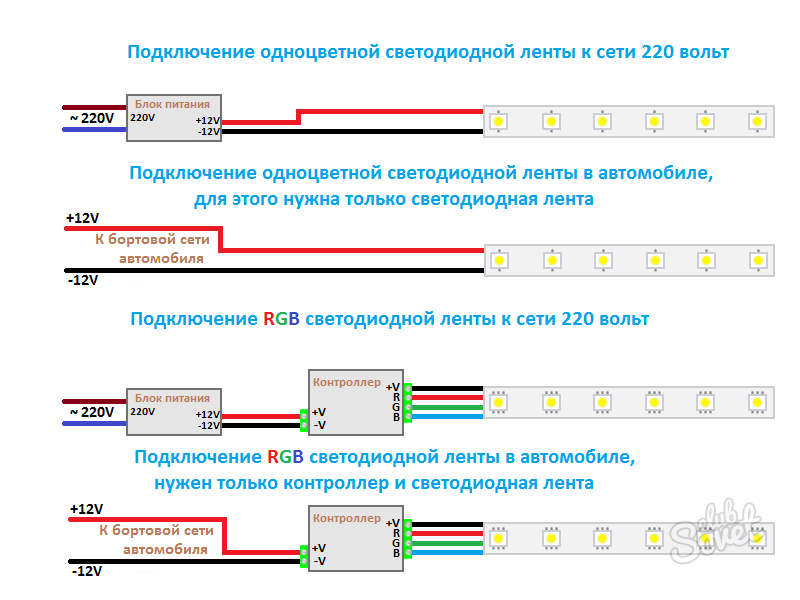

Правила подключения светодиодной ленты своими руками

После того как БП для диодного источника освещения готово, необходимо грамотно его подключить, проверив работоспособность. Важно помнить об общих правилах подключения светодиодной ленты:

  • максимальная длина – не более пяти метров;

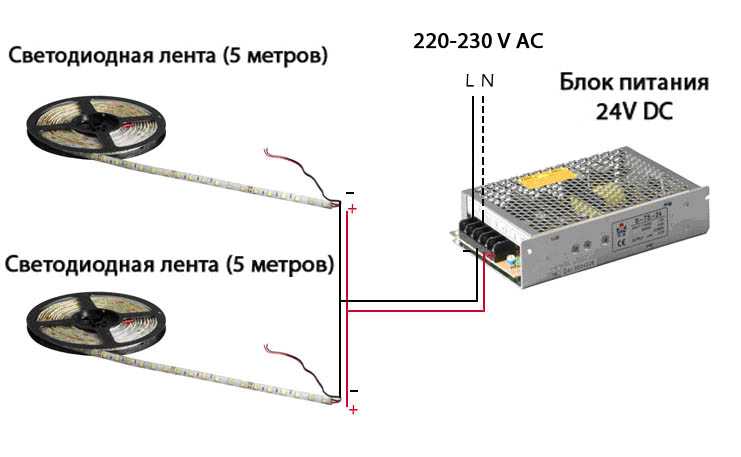

  • при необходимости можно добавить второй отрезок светополосы, но он должен быть отдельным;
  • подключать второй отрезок светодиодов можно только параллельным способом.

Проверить, подходит ли конкретный блок питания для вашей светодиодной ленты, нужно рассчитав будущую нагрузку. После этого лучше увеличить полученный результат примерно на 15-20 %, чтобы создать так называемый запас прочности. При этом следует помнить, что ещё большее увеличение такого запаса не оправдано, поэтому делать этого не стоит.

Место, где будет располагаться питающий блочок светополосы, также играет важную роль. Если этот оригинальный осветительный прибор предназначен для потолка, стен, мебели в жилых комнатах или коридоре квартиры, БП может не иметь специального защитного корпуса. В случае, когда ленточный светильник располагают во влажных помещениях (например, в ванной комнате), необходимо использовать только влагозащищённые варианты.

Светодиодная лента часто применяется для создания праздничного освещения, приятной, весёлой обстановки на улицах населённых пунктов. Такую светящуюся полосу, называемую также дюралайтом, используют вовсе без какого-либо блока питания. Для её включения в сеть в 220 В используют диодный мост. Однако это удобно только на первый взгляд, ведь при первом же значительном скачке напряжения этот дорогостоящий осветительный прибор может полностью выйти из строя. На случай проблем в электросети необходимо использование устройств бесперебойного питания.

«Обеспечение бесперебойного питания устройством Powercom Raptor RPT-1025AP»: подробно с фото о внешнем виде и внутреннем устройстве модели, возможно ли установить ПО для мониторинга работы, комплектация и функциональные возможности.

Учебные пособия по светодиодам

— Правильный источник питания для вашего светодиодного проекта

Главная | Учебники и информация по светодиодам | Учебники по светодиодам | Как определить достаточный источник питания

Источник питания, также известный как трансформатор или драйвер, является одним из наиболее важных компонентов светодиодной системы. Использование неподходящего типа источника питания может не только повредить ваш светодиодный продукт, но и стать причиной пожара. Также важно знать входное напряжение переменного тока и быть уверенным, что оно соответствует требованиям продукта. Определить правильный источник питания довольно просто, если вы выполните следующие несколько шагов.

1.) Определите правильное напряжение

Напряжение постоянного тока вашего светодиодного изделия является ключевым элементом при выборе правильного блока питания, который вам необходимо приобрести. Здесь, в Ecolocity LED, все наши светодиодные трансформаторы имеют тип постоянного напряжения, что означает, что они не диммируются и должны постоянно оставаться на постоянном напряжении продуктов. Это не означает, что наши осветительные приборы не диммируются, это просто означает, что источник питания не может диммироваться, затемнение достигается только с помощью диммеров PWM, которые можно найти в широком ассортименте на нашей странице категории «Управление светодиодным освещением». Мы продаем блоки питания постоянного тока 5 В, 12 В и 24 В постоянного тока. У нас есть небольшое количество светодиодных модулей, которым требуется 5 В постоянного тока, все наши светодиодные ленты, а также большинство наших светодиодных модулей требуют 12 В постоянного тока с некоторыми новыми дополнениями 24 В постоянного тока, и все наши светодиодные продукты Wall Washing требуют 24 В постоянного тока.

2.) Определите общую длину освещения

После того, как вы определили напряжение светодиодного продукта, который вы хотели бы использовать, вы должны рассчитать общую длину вашего проекта. Будьте максимально точны, чтобы избежать каких-либо осложнений в дальнейшей установке.

3.) Найдите мощность продукта

На каждой странице нашего продукта вы можете найти таблицу технических характеристик, в которой указано напряжение постоянного тока продукта, а также мощность, необходимая продукту для правильной работы. Спецификации светодиодных модулей указаны для каждого модуля, светодиодные ленты указаны как мощность на фут, а все остальные продукты указаны для каждого продукта. Если вы знаете силу тока и напряжение изделия, вы можете просто умножить их на два, чтобы вычислить мощность.

4.) Посчитайте

Следующим шагом в определении правильного трансформатора будет простое умножение и сложение. Как только вы узнаете длину или количество продукта, который вы будете использовать. Просто умножьте эту переменную на мощность продукта, а затем добавьте дополнительные 10-15%, чтобы не перегружать блок питания. Как только это число определено, вы можете выбрать любой источник питания, который больше этой переменной. Примечание: недогрузка источника питания невозможна.

5.) Установка

После того, как вы определили достаточную мощность, которая вам потребуется для питания ваших светодиодных ламп, вы можете подумать, какой тип источника питания вы хотели бы использовать. Ниже приведен список различных типов блоков питания, которые мы предлагаем в Ecolocity LED.

— настенная дюбель с цилиндрическими соединителями
У нас есть различные трансформаторы с настенными розетками как на 12 В постоянного тока, так и на 24 В постоянного тока, предназначенные только для использования внутри помещений. Наши настенные блоки питания мощностью от 12 Вт до 60 Вт отлично подходят для небольших проектов. Еще одним преимуществом этого типа источников питания является то, что они просты в использовании, просто подключите их к существующей электрической розетке 100-240 В переменного тока и подключите их к своим одноцветным светодиодным фонарям или компонентам светодиодных светильников, используя любой из наших цилиндрических разъемов.

— Тип жесткой проволоки
Если вы планируете жестко подключить источник питания светодиода напрямую к источнику питания 100–240 В переменного тока, тогда потребуется трансформатор с жестким проводом. У нас есть различные источники питания с жестким кабелем, в том числе водостойкие. Обратите внимание на то, какой блок питания вы покупаете, так как некоторые из них содержат специальные инструкции по установке, а также охлаждающие вентиляторы для правильной работы.

— Водостойкие блоки питания
Если вы работаете на открытом воздухе или монтируете блок питания в месте, подверженном воздействию пыли и влаги, правильным выбором будет один из наших водонепроницаемых блоков питания. Все водостойкие блоки питания имеют класс защиты IP66 или IP 67 для использования вне помещений. Примечание. Эти блоки питания не защищены от УФ-излучения и не предназначены для погружения в воду.

Большие нагрузки и симисторы с регулируемой яркостью

Каждая установка светодиодного освещения сводится к поиску источника питания, подходящего для вашей установки. Процесс планирования и исследования немного сложнее со светодиодным освещением, поскольку вам сначала нужно решить, нужен ли вашим светодиодам источник постоянного тока или постоянного напряжения. Мы постоянно расширяем нашу линейку драйверов для светодиодов, которые подают постоянный ток на мощные светодиоды, но заметили, что нам не хватает источников питания постоянного напряжения. У нас есть много настенных и настольных блоков питания, которые подключаются к стандартной розетке, но мало таких, которые можно было бы жестко подключить к светодиодным лентам и которым нужен источник постоянного тока 12 В. В попытке расширить нашу линейку источников питания для светодиодных лент и упростить настройку проектов для наших клиентов, мы добавили в наше семейство блоков питания блоки питания постоянного напряжения Magnitude. Эти источники питания отлично работают в жесткой проводке к распределительным коробкам, обеспечивая безопасные цепи светодиодного освещения в соответствии с нормами. Эти светодиодные трансформаторы с регулируемой яркостью будут иметь большое значение для ваших проектов светодиодных лент в будущем. Обычно мне нравится показывать преимущества в конце поста, но я слишком взволнован этими продуктами, чтобы не показать вам их способности, которые меняют правила игры. Блоки питания Magnitude 12VDC предлагают:

  • Полностью водостойкие Трансформаторы ландшафтного освещения (также для использования внутри помещений)
  • TRIAC dimming – затемнение светодиодных лент от стандартного диммера накаливания!
  • Больше мощности! Больше возможностей для проводного освещения светодиодной лентой — до 300 ВАТТ!
  • Низкопрофильный источник питания для дискретного освещения под шкафом.

Компания Magnitude занимается производством преобразователей освещения с 2008 года и разработала прекрасную линейку трансформаторов для светодиодного освещения или драйверов постоянного напряжения, как они их называют. Компания Magnitude по-прежнему привержена новым технологиям и простоте использования для потребителей, что привело к появлению новаторских светодиодных осветительных трансформаторов, представленных ниже.

В этом посте мы сосредоточимся на использовании этих диммируемых трансформаторов 12 В для гибких светодиодных лент, но на самом деле их можно использовать для любого светодиодного светильника или светильника, которому требуется вход 12 В постоянного тока: светильники Puck, светильники 12 В постоянного тока, другие типы линейного освещения и т. д.

Магнитные источники питания 12 В пост. тока Magnitude

Первоначально компания Magnitude начала свою деятельность с производства магнитных источников питания. Эта линия хорошо известна в отрасли как рабочая лошадка
, в ней используется магнитный сердечник трансформатора, и ее можно регулировать с помощью любого диммера MLV TRIAC. Magnitude использует двойную защиту с двумя автоматическими выключателями: один на входе и один на выходе для защиты нагрузки и источника питания. Эта оригинальная линия довольно тяжелая и прочная, но вы должны принять во внимание, что она поставляется со встроенной распределительной коробкой NEMA 3R. Распределительная коробка имеет съемную пластину для установки проводки, а также два перфоратора для облегчения установки, см. справа.

Эта линия поставляется в 4 различных типах корпусов в зависимости от выбранной вами мощности. Линейка магнитных драйверов выпускается в версиях от 20 Вт до 300 Вт! См. ниже размер распределительной коробки для каждой конструкции.

Магнитные блоки питания могут работать с большой мощностью, но они относятся к цепи класса 2 только до версии 60 Вт. Как только вы превысите это значение, на линию будет приходиться слишком большая мощность, и ваша цепь не будет соответствовать классу 2. Это связано с тем, что силовые цепи класса 2 имеют максимум 30 В переменного тока и 60 В постоянного тока на линию.

Нужна цепь класса 2?

Если вам нужно больше мощности, чем 60 Вт, и вам нужна цепь класса 2 (иногда это требуется для зданий), то вам повезло, потому что Magnitude вас не забыла. Компания Magnitude создала высокомощный магнитный драйвер постоянного напряжения класса 2. Он работает так же, как и первый, за исключением того, что он предлагает несколько портов, так что вы придерживаетесь 60 В постоянного тока на линию. Он также имеет автоматические выключатели с принудительным сбросом для защиты драйвера и нагрузки. Ознакомьтесь с блоками питания мощностью 120, 180 и 300 Вт и количеством портов ниже.

Magnitude E-Series

Компания Magnitude выпустила новую серию электронных блоков питания около года назад. Эта линейка является новой и усовершенствованной, и представлена ​​в двух разных конструкциях, которые намного меньше, чем магнитные источники питания. Они поставляются в алюминиевых корпусах и диммируются любым стандартным диммером MLV или симисторным диммером накаливания. Вся эта линейка соответствует спецификациям класса 2 и выпускается в размерах 20, 40 и 60 Вт. В зависимости от требований ваших инспекторов вы можете выбрать между версией, внесенной в список UL, которая имеет собственную распределительную коробку, аналогичную магнитной линии, или одобренным UL сверхкомпактным источником питания 12 В постоянного тока.

Блок питания 12 В пост. тока с регулируемой яркостью — внесен в список UL

Эти регулируемые источники питания постоянного напряжения заключены в низкопрофильный алюминиевый корпус Nema 3R, который можно использовать как снаружи, так и внутри помещений. Эта версия примерно вдвое меньше, чем громоздкие магнитные модели, и по-прежнему поставляется со встроенной распределительной коробкой и двумя отверстиями для легкой установки. Электрические характеристики включают автоматический сброс для защиты от перегрузки по току и короткого замыкания. Они обеспечивают КПД более 90%, что позволяет водителю работать при низких температурах.

Перечисление UL очень важно, так как для многих проектов к вам придут инспекторы и удостоверятся, что все соответствует коду. Это удовлетворительно, так как это блок питания и распределительная коробка, внесенные в список UL, все в одном. Обычно инспекторы хотят, чтобы источник питания, внесенный в список UL, или источник питания, признанный UL, находился внутри коробки, внесенной в список UL. Это ваш вариант автономного источника питания/распределительной коробки, но если вам нужен еще более компактный вариант, обратите внимание на трансформатор для светодиодных лент Magnitude, признанный UL.

Алюминиевый корпус Источник питания 12 В пост. тока с регулируемой яркостью – одобрен UL

Этот диммируемый светодиодный драйвер класса 2 поставляется в сверхнизком алюминиевом корпусе, что делает его идеальным выбором для подсветки шкафов, гибких ленточных светильников и различных установок светодиодных светильников. Он имеет все те же электрические характеристики, что и модель, внесенная в список UL: совместимость с диммером TRIAC (передовой край), автоматический сброс и эффективность 90%+. Он имеет класс защиты IP67, поэтому он может выдерживать влажные и соленые условия, поэтому его вполне можно ставить на улицу. Имейте в виду, что если у вас есть инспектор, которому требуется распределительная коробка, внесенная в список UL, вам придется найти ее, чтобы установить ее.

Ваш безопасный и компактный блок питания

Этот сверхкомпактный корпус имеет высоту всего 0,77 дюйма! Это позволяет легко спрятать его в прилавке или установить внутри любого устройства, которое вам нужно. Его небольшой размер впечатляет, и он станет отличным источником питания для тех приложений со светодиодной лентой, где вам нужно спрятать источник питания в труднодоступном месте. Благодаря высокой эффективности и низким рабочим температурам вы можете безопасно спрятать и это, не беспокоясь о накоплении тепла!

Самым большим преимуществом этих драйверов является возможность их использования с диммерами TRIAC (передний фронт). Это довольно большой шаг, так как ранее все наши светодиодные ленты должны были затемняться с помощью ШИМ (широтно-импульсной модуляции) или встроенного затемнения. Это означает, что диммер устанавливается между источником питания 12 В постоянного тока и лентами. Это может быть большой проблемой для домашних проектов, так как вам придется прокладывать провода от источника 12 В постоянного тока к настенному диммеру, а затем обратно к полосам (рисунок ниже).

Эту дополнительную проводку будет сложно настроить, не говоря уже о том, что вы можете столкнуться с потерей напряжения на проводах, если вы используете слишком большую длину. Представьте, если бы вы могли просто диммировать от конца линии, чтобы вам не пришлось беспокоиться о проводах, идущих повсюду… ну, теперь вы можете!

Magnitude совместим с большинством диммеров TRIAC (передний фронт) MLV/лампы накаливания. Я не могу сказать вам, сколько клиентов отказались от светодиодных лент, потому что нет возможности уменьшить яркость от диммеров, которые уже есть в их доме. Благодаря светодиодным драйверам Magnitude 12VDC теперь легко получить симисторные диммеры от известных производителей, таких как Lutron, Leviton и Legrand. Кроме того, установка проводки намного проще и безопаснее.

Теперь установка проводки будет выглядеть примерно так, вы можете видеть, как это упростит ее, поскольку вы можете подключить только один провод к вашему диммеру, а затем ваши полосы будут работать прямо от источника питания, без диммера между ними. . Это означает меньшее количество проводов и меньшую вероятность падения напряжения, которое может испортить всю вашу систему. Вот список совместимых диммеров.

Источники питания Magnitude рассчитаны на долгий срок службы. Они потратили много времени на разработку своих алюминиевых корпусов, предназначенных для использования на открытом воздухе или в помещении. Просто взяв трансформаторы в руки, вы почувствуете, что они надежны и созданы для того, чтобы противостоять стихиям. Magnitude остался с простым дизайном, но добавил все необходимое для простой настройки.

  • Монтажные отверстия для крепления источника питания.
  • Два отверстия на закрытых моделях с распределительной коробкой для простоты подключения и установки.
  • Соединители соединительной коробки

  • включены для безопасной проводки в соответствии с кодом.
  • Полный список спецификаций и руководство по установке прилагаются к каждому из них.

Magnitude также имеет фактическое видео об установке с использованием их электронного светодиодного драйвера 12 В, внесенного в список UL, которое вы можете использовать в качестве ресурса прямо здесь.
