БЕСТРАНСФОРМАТОРНЫЕ БП НА 5, 9, 12, 24 В

Небольшие бестрансформаторные блоки питания часто используются для питания маломощных устройств от сети 220 В. Если ток потребляемый нагрузкой составляет порядка нескольких десятков миллиампер, можно легко преобразовать входное напряжение переменного тока в выходное постоянного, без необходимости использования громоздких и дорогих трансформаторов. Бестрансформаторные решения не только легче по весу и размерам, но и дешевле.

В зависимости от типа схемы бестрансформаторные источники питания делятся на две категории: емкостные и резистивные. Далее разберем характеристики каждой из этих схем. А также дадим практические советы о том, как выбрать мощность соответствующих электронных компонентов для этой схемы и какие меры следует предпринять для повышения безопасности такого источника питания.

Емкостный бестрансформаторный источник питания

Схема бестрансформаторного емкостного источника питания представлена на рисунке. Значения, указанные для компонентов, зависят от параметров схемы, формулы для расчета этих значений приведены. L и N представляют собой фазовую линию и ноль сетевого напряжения переменного тока соответственно, а Vout – это выходное напряжение от источника питания. Выходной ток обозначен как Iout.

Пусковой ток, способный повредить компоненты источника питания, ограничивается резистором R1 и реактивным сопротивлением конденсатора C1. Элемент D1 – стабилитрон, обеспечивающий стабилизацию опорного напряжения, а D2 – обычный кремниевый диод, задачей которого является выпрямление переменного напряжения. Напряжение на нагрузке остается постоянным, пока выходной ток Iout меньше или равен входному току Iin, значение которого можно рассчитать как:

Где VZ – напряжение стабилитрона, VRMS – среднеквадратичное значение входного переменного напряжения, а f – его частота. Минимальное значение Iin должно соответствовать потребляемой мощности нагрузки, а максимальное значение используется для выбора соответствующей номинальной мощности для каждого элемента. Выходное напряжение Vout можно рассчитать как:

Где VD – напряжение прямого смещения D2 – падение напряжения на диоде (обычно 0,7 В для кремниевого диода). Что касается R1, рекомендуется выбирать элемент с мощностью, по крайней мере, в 2 раза превышающей значение теоретической мощности рассеиваемой на R1 (PR1), которая определяется формулой:

Конденсатор C1, от которого происходит название схемы этого типа, следует выбирать с напряжением по крайней мере, в 2 раза превышающим напряжение сети переменного тока (400 В минимум). Диод D1 должен иметь мощность как минимум в 2 раза больше теоретического значения, определяемого по следующей формуле:

То же самое относится к мощности диода D2, где только вместо VZ теперь можно использовать постоянное значение падения напряжения, например 0,7 В для типичного кремниевого выпрямительного диода. В случае C2 обычно используется электролитический конденсатор с напряжением в 2 раза превышающим напряжение VZ.

Основными преимуществами емкостного решения перед БП на основе трансформатора являются уменьшенный размер, вес и стоимость. 2 для R1 и P = V х I для диодов D1 и D2). Электролитический конденсатор С2 следует выбирать как для емкостного исполнения.

Преимущество резистивного источника питания в том, что он меньше по размеру и весу по сравнению с трансформаторной схемой и является самым дешевым решением для электропитания. Но и в этом случае нет гальванической развязки от сети переменного тока, и кроме того, КПД ниже чем в емкостном решении.

Безопасность бестрансформаторных БП

Обе электросхемы имеют свои ограничения: они лишены какой-либо изоляции и защиты от сетевого напряжения, что является серьезной проблемой для безопасности. Но благодаря незначительным изменениям, можно адаптировать обе представленные схемы для реального использования и обеспечить соблюдение минимальных стандартов безопасности. Модификации включают:

1. Добавление предохранителя для защиты от чрезмерного входного тока;
2. Добавление варистора для защиты от переходных процессов;
3. Резистор R2 (R3) подключен параллельно C1 (C3) для улучшения электромагнитной устойчивости;
4. Разделение R1 на два резистора R1 и R2 для обеспечения лучшей защиты от скачков напряжения и предотвращения электрических дуг для резистивной цепи.

Для небольших нагрузок можно снизить напряжение с 220 В переменного тока до нескольких вольт (например 5, 9, 12 или 24), используя только токоограничивающий резистор, как показано на принципиальной схеме. КПД такой схемы чрезвычайно низок (1%), поскольку большая часть энергии теряется в виде тепла через резистор R1. Этот компонент действительно должен проделать большую работу чтобы снизить напряжение с 220 В до 12 В.

В этом примере этот линейный элемент рассеивает в среднем 22 Вт. Следовательно, он должен быть рассчитан не менее чем на 50 Вт. Его мощность рассеяния можно определить по формуле:

Переходные напряжения (за одну секунду) со значениями используемых компонентов показаны на графиках.

График верхний показывает, сколько времени требуется чтобы выходное напряжение достигло 12 В. Это время зависит от постоянной времени схемы, определяемой конденсатором C1. Тут время зарядки конденсатора следующее:

• C1 = 100 мкФ, T = 25 мс
• C1 = 470 мкФ, T = 130 мс
• C1 = 1000 мкФ, T = 290 мс
• C1 = 4700 мкФ, T = 1,4 сек
• C1 = 10000 мкФ, T = 3 сек

При постоянном сопротивлении нагрузки пульсации выходного напряжения зависят от емкости конденсатора С1. Чем больше емкость конденсатора, тем меньше пульсации выходного напряжения. При использовании указанных выше конденсаторов уровень пульсаций, измеренный как размах напряжения сигнала, выглядит следующим образом:

• C1 = 100 мкФ, пульсации = 1,2 Vpp
• C1 = 470 мкФ, пульсации = 261,7 mVpp
• C1 = 1000 мкФ, пульсации = 121,5 mVpp
• C1 = 4700 мкФ, пульсации = 25,3 mVpp
• C1 = 10 000 мкФ, пульсации = 11,9 mVpp

Но что более важно чем пульсация, на рисунке видно что выходное напряжение от источника питания не достигает желаемого напряжения 12 В, а только около 11,3 В.

Оказывается даже без нагрузки при подключении выходное напряжение всегда ниже 12 В. Это падение напряжения вызвано диодом D2. Помещенный в это место диод Шоттки мог бы уменьшить его, но не до нуля.

Конденсатор улучшает ситуацию

Как видно на схеме, добавление полиэфирного конденсатора последовательно с линией питания повышает эффективность. В этой конфигурации КПД уже составляет до 20%.

Поскольку максимальное напряжение на конденсаторе превышает 320 В, необходимо выбрать компонент, способный работать при напряжении не менее 600 В, как показано на рисунке.

В этой конфигурации R1 рассеивает только 0,5 Вт, но всегда лучше использовать его с номинальной мощностью не менее 2 Вт. Конденсатор C2 действует как резистор и имеет некоторую емкость при 50 Гц. Более конкретно емкость конденсатора на частоте f определяется по следующей формуле:

Из приведенной формулы конденсатор C2 имеет реактивное сопротивление 6772 Ом при 50 Гц, но, в отличие от резистора он не выделяет тепла. Выходное напряжение схемы также составляет 12 В за вычетом падения напряжения на диоде D1.

Рекомендации по проектированию БП

Когда цепь отключена, конденсатор C2 может оставаться заряженным в течение длительного времени. Рекомендуется подключать резистор с высоким сопротивлением параллельно этому элементу, как показано на рисунке. Этот резистор, например сопротивлением 470 кОм, не влияет на нормальную работу схемы. В стандартных условиях он рассеивает около 100 мВт тепла. Полный разряд конденсатора С2 происходит примерно за 1 секунду, но уже через 0,4 секунды значение напряжения на этом элементе станет не опасным для человека.

Следует отметить, что R2 должен быть рассчитан на работу при таком высоком напряжении. Поэтому обычно используются два или более обычных резистора мощностью 1/4 Вт, соединенных последовательно (для увеличения максимального напряжения пробоя).

Что касается последовательного резистора с токоограничивающим конденсатором, резистор нельзя полностью заменить перемычкой, потому что при подключении блока питания к сети можно словить вершину синусоиды и реактивное сопротивление конденсатора будет порядка не килоом, а единиц Ом. Резистор – это защита от такой «удачи». В свою очередь, большой резистор означает большие потери мощности и даже более низкий КПД.

Вот относительно мощный блок питания, сделанный для тока 150 мА 24 В. Помимо токоограничивающих элементов и разрядного резистора (C 2,5 uF, R 51R и 1M), на плате есть диодный мост, стабилитрон 24V и конденсатор фильтра 100 uF.

В общем самые большие преимущества бестрансформаторного источника питания можно увидеть, когда токовые требования составляют до 30 мА, тогда конечно вес, количество элементов, простота эксплуатации сделают разумным выбор такой схемы. Но всегда помните про отсутствие гальванической развязки с сетью 220 В!

   Форум по блокам питания

Бестрансформаторный блок питания 12в 1а

Бестрансформаторные источники питания проще в изготовлении и дешевле, чем трансформаторные, однако они представляют определённую опасность для жизни человека при налаживании, ремонте и в эксплуатации. Неосторожное прикосновение одновременно ктоковедущей части и к заземлённой поверхности может окончиться весьма плачевно. Схемы без гальванической развязки применяют в тех конструкциях, где не требуется постоянное присутствие человека или обеспечена надёжная изоляция от поражения током. Стоит отметить, что использовать такие источники питания целесообразно только при небольших токах нагрузки, так как в противном случае размеры и стоимость нужных компонентов растут очень быстро. Балластными резисторами и конденсаторами гасится излишек сетевого напряжения.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• бестрансформаторный блок питания своими руками
• Схемы бестрансформаторного сетевого питания. Бестрансформаторные блоки питания схемы
• Мощный блок питания на напряжение 5-35В и ток 5A-30A и более (LM338, 741)
• Блок питания с гасящим конденсатором
• БЕСТРАНСФОРМАТОРНОЕ ПИТАНИЕ СХЕМ
• Как сделать блок питания из электронного трансформатора. Без трансформаторные блоки питания схемы

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: #1 Собираем интересную схему, блок питания без трансформатора 12в

бестрансформаторный блок питания своими руками

Это достаточно простая схема бестрансформаторного блока питания. Устройство выполнена на доступных элементах и в предварительной наладке не нуждается. В качестве диодного выпрямителя использован готовый мост серии КЦВ Г , также можно использовать любые диоды с напряжением не менее вольт.

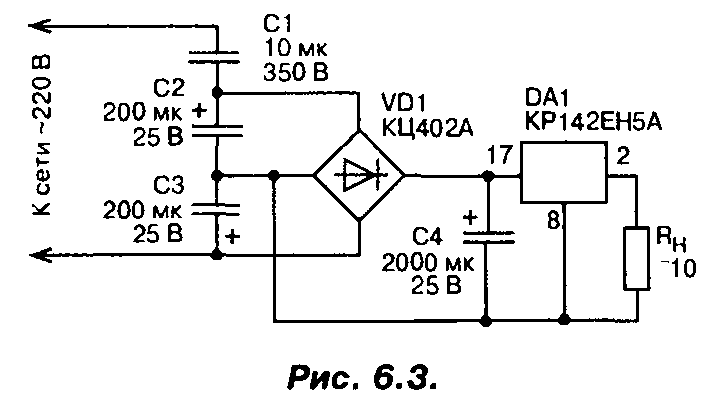

Электросхема показана на рисунке:. Неполярный конденсатор подобрать на вольт, от его емкости зависит сила тока на выходе. Резистор с сопротивлением от 75 до килоом. После диодного моста напряжение порядка вольт, его нужно уменьшит.

Для этих целей использован отечественный стабилитрон серии ДД. После стабилитрона уже получаем напряжение 9 вольт, можно также использовать буквально любые стабилитроны на вольт.

На выходе использован типовой микросхемный стабилизатор на 5 вольт, вся основная нагрузка лежит именно на нем, поэтому стабилизатор следует прикрутить на небольшой теплоотвод, желательно заранее намазав термопастой. Полярные конденсаторы предназначены для гашения и фильтрации сетевых помех. Устройство работает очень стабильно , но имеет всего один недостаток — малый выходной ток. Ток можно увеличить подбором конденсатора и резистора, в токогасящей цепи.

Устройство сейчас активно используется для маломощных конструкций. Выходной ток достаточно велик, чтобы зарядить мобильный телефон, питать светодиоды и небольшие лампы накаливания.

Видео с экспериментами и замерами приводим ниже:. Электросхема показана на рисунке: Неполярный конденсатор подобрать на вольт, от его емкости зависит сила тока на выходе. Social Comments.

Схемы бестрансформаторного сетевого питания. Бестрансформаторные блоки питания схемы

Минусом схемы можно считать то, что есть опасность случайно дотронуться к работающему источнику и получить удар током. Автор статьи — egoruch Схемы бестрансформаторного питания: с балластным резистором, с балластным конденсатором, с импульсным преобразователем. Сегодня мы рассмотрим несколько схем, предназначенных для питания радиолюбительских устройств без использования сетевого трансформатора — бестрансформаторные источники питания.

Блок питания Ступенька 5 — 9 — 12В на ток 1A , Источники Регулируемый источник питания на ток до 1 А Зарядные устройства · Мощный бестрансформаторный блок питания.

Мощный блок питания на напряжение 5-35В и ток 5A-30A и более (LM338, 741)

Бестрансформатные блоки питания отличаются своей простотой и распространенностью. Они часто применяются, как зарядные устройства в китайских фонариках и т. Сегодня мы соберем простейший бестрансформаторный блок питания своими руками. Схема такого блока содержит минимум компонентов, а изготовить ее сможет даже начинающий радиолюбитель. Этот блок питания состоит из гасящего конденсатора на 0,33мкФ с напряжением более В, диодного моста, стабилитрона на 8В, и стабилизатора на 5В. Применение стабилитрона обязательно, без него стабилизатор на 5В выйдет из строя. Пара конденсаторов — сглаживают пульсирующее напряжение. Диоды применять можно любые с напряжением не менее В и током в 1А.

Блок питания с гасящим конденсатором

При проектировании источника питания разработчик сталкивается с различными требованиями и ограничениями: минимальный размер, наименьшее количество компонентов при максимально достижимой надежности и эффективности, простота, энергосбережение и т. Перечисленным требованиям в полной мере отвечают модули питания японской компании Rohm. Номенклатура модулей достаточно широка, она позволяет строить бестрансформаторные сетевые источники питания мощностью от 0,5 до 4,8 Вт или изолированные источники питания мощностью 10 или 12 Вт. Основные параметры модулей приведены в таблице 1. Таблица 1.

Бестрансформаторные источники питания проще в изготовлении и дешевле, чем трансформаторные, однако они представляют определённую опасность для жизни человека при налаживании, ремонте и в эксплуатации.

БЕСТРАНСФОРМАТОРНОЕ ПИТАНИЕ СХЕМ

Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Что-то не так? Пожалуйста, отключите Adblock.

Как сделать блок питания из электронного трансформатора. Без трансформаторные блоки питания схемы

Опробовав несколько схем маломощных импульсных блоков питания, пришел к выводу, что если не нужна гальваническая развязка от сети и блок планируется маломощный, то бестрансформаторная схема наилучший вариант. Где можно использовать такой бестрансформаторный блок питания? Область применения достаточно широка — от зарядных устройств до маломощных лабораторных БП. Блок не боится коротких замыканий на выходе и перепадов сетевого напряжения, работает стабильно и бесшумно, к тому же легко повторяем, и содержит минимальное количество используемых компонентов. Схема бестрансформаторного блока питания состоит из пленочного конденсатора и диодного выпрямителя, если планируется изготовить зарядное устройство для герметичных свинцово-гелиевых аккумуляторов, то стабилизировать выходное напряжение не нужно, а вот для более серьезных дел нужна стабилизация. Я даже заряжал таким бестрансформаторным блоком питания мобильный телефон, заряжает и достаточно хорошо. Основное достоинство схемы заключается в том, что номинал выходного тока можно настроить исходя из нужд, подбором емкости конденсатора. В моем случае использован пленочный конденсатор на Вольт, емкость 0,47мкФ, что соответствует току мА, конденсатор 1мкФ обеспечит на выходе ток мА.

В статье рассматривается простая схема блока питания с гасящим конденсатором, Бестрансформаторный блок питания на 12В.

Блоки питания компьютеров. Модернизация и ремонт ПК. Проектирование цифровых устройств Том 1 Джон Ф Уэйкерли. Самоучитель по устранению сбоев и неполадок домашнего ПК.

Входное напряжение В переменного тока, выходное напряжение 12 В постоянного тока, максимальный ток в нагрузке мА. Бестрансформаторные блоки питания имеют хорошо известные плюсы и минусы. К достоинствам можно отнести малые габариты и вес, простоту конструкции по сравнению с импульсным блоком питания , к недостаткам — отсутствие гальванической развязки от первичной питающей сети и малую мощность. Мощность бестрансформаторного блока питания можно значительно повысить путем небольшого усложнения схемы. Такая схема позволит выдавать на нагрузку до мА при напряжении 12 В. При настройке и эксплуатации не забывайте, что схема не изолирована от сети В.

Итак, давайте разберем последовательность расчета бестрансформаторного источника питания, рассмотренного в предыдущей статье.

В частности, в охранных устройствах, в схемах радиоуправления люстрой, нагрузками и во многих других устройствах. Однако можно изменить схему и получить практически любое напряжение. На выходе также сетевое напряжение, но ток многократно понижен. Ещё один небольшой конденсатор установлен параллельно питанию. В схеме есть небольшая опечатка, выходное напряжение на самом деле приблизительно 8 В. На линейные стабилизаторы напряжения в большинстве случаев не допускается подавать на вход напряжение выше 30 В.

Бестрансформаторные блоки питания. Сейчас в доме имеется много малогабаритной аппаратуры, которой требуется постоянное питание. Это и часы со светодиодной индикацией, и термометры, и малогабаритные приемники, и т.

Бестрансформаторный блок питания | 5v / 9v / 12v / 15v » Freak Engineer

12 июля 2022 г. 9 ноября 2021 г. Акаш Шарма

В этой статье рассказывается о работе, схеме, преимуществах, недостатках и применении бестрансформаторного источника питания.

Как правило, источники питания постоянного тока преобразуют переменный ток в постоянный (небольшое постоянное напряжение) с помощью понижающих трансформаторов или SMPS (импульсный источник питания). Эти блоки питания включают в себя множество шагов для понижения постоянного тока. Для небольших приложений эти шаги являются основным недостатком. То есть –

1. Высокая стоимость
2. Громоздкий
3. Требуется больше места

Что такое бестрансформаторный блок питания?

Бестрансформаторный источник питания представляет собой схему, которая преобразует входное переменное напряжение высокого напряжения (230 В) в низкое напряжение постоянного тока при слабом токе без использования трансформатора. Он используется там, где мало места для схемы.

Принцип работы бестрансформаторного источника питания

Принцип работы бестрансформаторного источника питания включает в себя схему делителя напряжения. Он преобразует однофазное переменное напряжение в желаемое низкое напряжение постоянного тока. Концепция этого источника питания включает в себя разделение напряжения, выпрямление, регулирование и ограничение тока.

Конденсатор 225j снижает напряжение 230 В переменного тока примерно до 24 В переменного тока. Резистор сопротивлением 1 МОм, который закорачивает конденсатор, называется продувочным резистором, назначение этого резистора — разрядить конденсатор, когда цепь отключена.

Далее в схеме имеется мостовой выпрямитель, преобразующий переменный ток в постоянный. Стабилитрон рядом с ним регулирует напряжение до нужного уровня, а конденсатор емкостью 470 мкФ сглаживает протекание тока. Резистор 100 Ом ограничивает протекание тока в цепи.

Необходимые компоненты

Компоненты, необходимые для бестрансформаторного источника питания:

1. Конденсатор 225 Дж / 400 В
2. Конденсатор 470 мкФ / 25 В
3. In 4007 Диод x 4 1 МОм Резистор 0,25 Вт
4. Резистор 100 Ом 2 Вт
5. Соединительные провода
6. Veroboard / Breadboard

Принципиальная схема

Схема бестрансформаторного блока питания

На приведенном выше рисунке показан бестрансформаторный блок питания. Он преобразует 220 В переменного тока в 5 В, 9 В, 12 В, 15 В с использованием конденсатора (емкостное сопротивление), резистора, мостового выпрямителя и стабилитрона.

Конденсатор (225 Дж / 400 В) снижает напряжение, выпрямитель преобразует его в постоянный ток, стабилитрон регулирует напряжение, а резистор ограничивает ток.

Соединение

Подсоедините провода поэтапно, как указано ниже –

1. Возьмите конденсатор 225Дж и закоротите его клемму с помощью разрядного резистора 1 МОм.
2. Сделайте мостовой выпрямитель, используя диод in4007, как показано на принципиальной схеме.
3. Теперь подключите один вывод конденсатора 225 Дж к мостовому выпрямителю, как показано на рисунке.
4. Подключите резистор 100 Ом к мостовому выпрямителю, как показано на рисунке.
5. Подключите стабилитрон с нужным напряжением.
6. Добавьте конденсатор фильтра 470 мкФ / 25 В к выходу постоянного тока мостового выпрямителя.
7. Теперь наша схема готова. Подайте вход переменного тока на свободные клеммы конденсатора 225 Дж и 100 Ом.

Преимущества

1. Малый ток
2. Дешевый
3. Слаботочный

Недостатки

1. Опасно (без изоляции / без гальванической развязки)
2. Слаботочный

Применение бестрансформаторного источника питания

1. Устройства с низким потреблением тока, работающие от низкого постоянного напряжения.
2. Очень маленькая схема, занимающая очень мало места. Он легко помещается в небольшие устройства.
3. Используется в качестве зарядного устройства в аварийных светильниках, ловушках для насекомых и т. д.
4. Эта схема используется в качестве драйвера светодиодов в дешевых бытовых светодиодных лампах.

Автор

Акаш Шарма

Поделиться этим сообщением

Схема бестрансформаторного источника питания

Генерация постоянного тока низкого напряжения из сети переменного тока 220 В или 110 В очень полезна и необходима в области электроники. Низковольтный постоянный ток, такой как 5 В, 6 В, 9 В, 12 В, используется в электронных схемах, светодиодных лампах, игрушках и многих предметах бытовой электроники. Как правило, для их питания используются батареи, но их необходимо время от времени заменять, что нерентабельно, а также отнимает наше время и энергию. Таким образом, альтернативой является генерация постоянного тока из сети переменного тока, для чего доступно множество адаптеров переменного тока в постоянный, но какие схемы они используют внутри?



Простым и прямым подходом является использование понижающего трансформатора для понижения напряжения переменного тока, но недостатки использования трансформатора заключаются в его высокой стоимости, большом весе и больших размерах. Мы уже рассмотрели этот тип преобразования переменного тока в постоянный с помощью трансформатора в этой статье «Схема зарядного устройства для сотового телефона». И да, мы также можем преобразовать переменный ток высокого напряжения в постоянный ток низкого напряжения без использования трансформатора, это называется Бестрансформаторный источник питания . Основной компонент Цепь бестрансформаторного источника питания  — это Конденсатор, понижающий напряжение, или конденсатор X-номинального класса , которые специально разработаны для сети переменного тока. Этот конденсатор с номиналом X подключен последовательно к фазной линии переменного тока для снижения напряжения. Этот тип бестрансформаторного источника питания называется Конденсаторный источник питания .



Конденсатор X-Rated

Как уже упоминалось, они подключаются последовательно с фазной линией переменного тока для снижения напряжения, они доступны в номиналах 230 В, 400 В, 600 В переменного тока или выше.

Ниже приведена таблица выходного тока и выходного напряжения (без нагрузки) для различных номиналов конденсаторов X-номинала:

Код конденсатора	Значение конденсатора	Напряжение	Текущий
104к	0,1 мкФ	4 в	8 мА
334k	0,33 мкФ	10 в	22 мА
474k	0,47 мкФ	12 В	25 мА
684k	0,68 мкФ	18 в	100 мА
105к	1 мкФ	24 В	40 мА
225к	2,2 мкФ	24 В	100 мА



Важно выбрать конденсатор, снижающий напряжение, он зависит от реактивного сопротивления конденсатора и количества отбираемого тока. Реактивное сопротивление конденсатора определяется по формуле ниже:

X = 1/2¶fC

X = Реактивное сопротивление конденсатора

f = Частота переменного тока

C = Емкость конденсатора с номинальным значением X

поэтому реактивное сопротивление X равно:

X = 1/2*3,14*50*0,47*10 ^-6 = 6776 Ом (приблизительно)

Теперь мы можем рассчитать ток (I) в цепи:

I = V/X = 230/6775 = 34 мА

Вот как рассчитываются реактивное сопротивление и ток.



Описание схемы

Схема проста. Понижающий конденсатор 0,47 мкФ подключен последовательно с фазной линией переменного тока, это неполяризованные конденсаторы, поэтому их можно подключать с любой стороны. Резистор 470 кОм подключен параллельно конденсатору, чтобы разрядить накопленный ток в конденсаторе, когда цепь отключена, тем самым предотвратив поражение электрическим током. Это сопротивление называется Сопротивление прокачки .

Дополнительный мостовой выпрямитель (комбинация из 4 диодов) использовался для удаления отрицательной половинной составляющей переменного тока. Этот процесс называется Исправление . Конденсатор 1000 мкФ/50 В использовался для фильтрации , означает устранение пульсаций в результирующей волне. И, наконец, в качестве регулятора напряжения используется стабилитрон 6,2 В/1 Вт. Как мы знаем, эта схема обеспечивает ок. Выход 12 В (см. таблицу выше), поэтому этот стабилитрон регулирует его до прибл. Напряжение 6,2 В и обратный ток. Для желаемого напряжения, такого как 5,1 В, 8 В и т. Д., Также можно использовать стабилитрон с другим значением. Светодиод подключается для индикации и тестирования. R3 (100 Ом) используется как токоограничивающий резистор.

Используйте резистор мощностью 1 Вт или выше (5 Вт), особенно резистор R4. В противном случае он сгорит через некоторое время. Обычно они толще обычного резистора. Ниже приведена схема для различных типов резисторов:

Преимущества этого бестрансформаторного источника питания по сравнению с источником питания на основе трансформатора заключаются в следующем: он экономичнее, легче и меньше.
