Простейший бестрансформаторный источник питания для светодиодной матрицы
Для питания многих светодиодных лампочек и прожекторов требуется 12 В, что вынуждает покупать или где-то доставать источник питания. На самом деле его можно сделать самому из недорогих запчастей.
Материалы:
- Светодиодная матрица 12 В 5 Вт.
- 4 диода 1N4007;
- керамический конденсатор 1 мкФ, напряжение не ниже 400 В;
- 1 резистор в промежутке 300 кОм — МОм;
- конденсатор 220 мкФ 25 В;
- электрокабель с вилкой.
Сборка бестрансформаторного источника

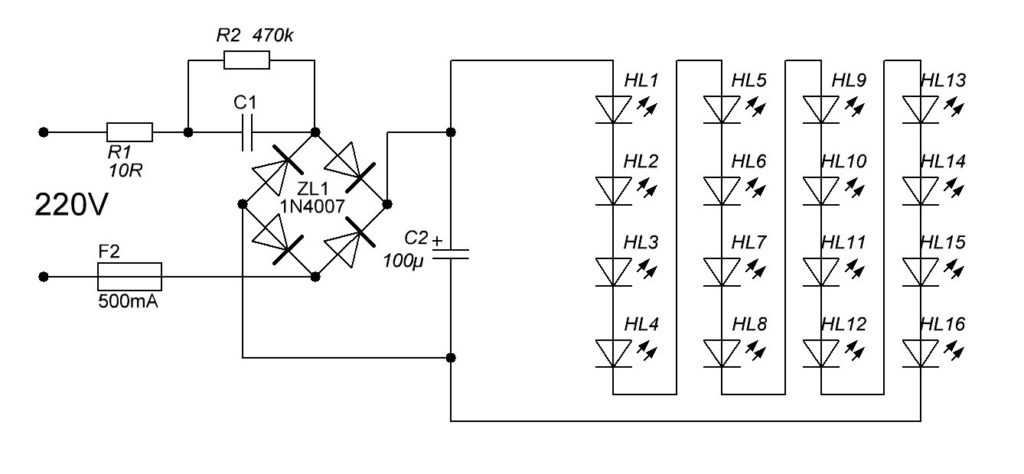

Для начала нужно спаять между собой 4 диода 1N4007, по схеме как на фото. Обратите внимание на полярность. Важно, чтобы направление анода и катода были как на фотографии. Начинающим любителям радиотехники нужно просто ориентироваться по серой полоске по окружности корпуса диода. Как видно одна пара из них соединяются полоской к полоске, а вторая темными сторонами.
Соответственно между собой пары спаяны полоса к однотонной стороне.
У конденсатора 220 мкФ 25 В нужно разогнуть контакты и припаять их к рамке из диодов. На его корпусе имеется продольная полоса. Противоположный к ней электрод паяется к контактам диодов соединенных полоска к полоске. Примыкающий до метки контакт скрепляется соответственно с диодами со стороны противоположной до полос.
Далее к имеющейся схеме припаивается одним усиком керамический конденсатор 1 мкФ (105J). Для этого его следует расположить по левую руку и повернуть маркировкой к себе.
Между усиками керамического конденсатора впаивается резистор 1 МОм. В нем нет полярности, поэтому его можно расположить любой стороной. Этот резистор нужен для разряда конденсатора, когда питание отключено от всей цепи.
К схеме подключается потребитель. В данном случае используется светодиодная матрица на 12 В и 5 Вт.
Чтобы он светил, нужно соблюсти полярность. Минус присоединяется к электродам со стороны полоски на конденсаторе 220 мкФ 25 В. Плюс паяется напротив.
Чтобы запитать схему от сети 220В нужно присоединить двухжильный кабель с вилкой. Одна жила паяется к электроду керамического конденсатора и резистора, а вторая к незадействованной противоположной части рамки из диодов.
Включаем в сеть.
Работает отлично.
Важно! Техника безопасности
Это очень дешевый в изготовлении источник для питания светодиодов и их матриц, но он имеет один очень существенный недостаток: к нему нельзя прикасаться, чтобы не получить разряд в 220 В, так как вся схема не имеет гальванической развязки. Поэтому не всем может подойти эта самоделка.
Готовый источник необходимо разместить в коробе из диэлектрического материала.
Во время работы запрещается дотрагиваться даже до светодиодной матрицы, учтите это обязательно.
Смотрите видео
Бестрансформаторный блок питания 12в 5а
Данная схема бестрансформаторного блока питания для светодиодов и светодиодной ленты достаточно проста и эффективна. Собрать её можно как навесным монтажом так и изготовить для неё печатную плату. Конденсатор C2 используется в качестве фильтра. Резистор R1 ограничивает ток при включении нагрузки.
