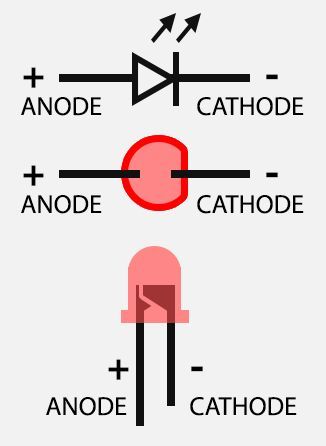

Анод и катод у диода: анод катод, подключение на схеме, где плюс и минус, полярность

Содержание

Катод — диод — Большая Энциклопедия Нефти и Газа, статья, страница 4

Cтраница 4

Дифференциальное сопротивление переменному току.
 [46]

При прямом направлении тока напряжение между анодом и катодом диода сравнительно невелико. Но при обратном направлении обратное напряжение достигает значения амплитуды переменного напряжения. У современных выпрямительных диодов, называемых часто кенотронами, [ / Об.
 [47]

По мере увеличения входного сигнала положительное напряжение на катоде диода возрастает, и в момент (, когда вх — Е, диод закрывается.
 [48]

Диодный детектор с па — [ IMAGE ] Эквивалентная схема для раллельным включением диода. входного сопротивления параллельного.
 [49]

Такая схема включения диода оказывается единственно возможной, если катод диода должен быть заземлен или шунтирован большой емкостью на землю.
 [50]

Схема генератора для течеискателя.
 [51]

Электрическая схема включения диода приведена на рис. XI 1.59. Катод диода питают от аккумулятора или сухих батарей типа ЗС, обладающих хорошей стабильностью.
 [52]

При включении перемычки между гнездом 3 и гнездом 0 катод диода заземляется и диодный элемент отключается.
 [53]

Перед поступлением следующего сигнального импульса подается разрядный сигнал на катод диода ( вход 2), который отпирает диод и происходит быстрый разряд конденсатора. Вторая половина запоминающего элемента работает аналогичным образом. В результате этого на выходе получается ступенчатый сигнал обеих полярностей.
 [54]

Логический элемент И.
 [55]

Если любое из входных напряжений равно нулю, то катод соответствующего диода замкнут на корпус и выходное напряжение также равно нулю.
 [56]

На анод диода подается большой положительный потенциал; не заземлен катод диода.
 [57]

Этот параметр показывает, каксе сопротивление сказывает участок анод — катод диода внешней цепи при изменяющемся анодном напряжении.
 [58]

Напряжение, созданное источником Еа и приложенное между анодом и катодом диода, заставляет электроны, вылетевшие из катода, двигаться по направлению к аноду с достаточно большой скоростью. При соударении электронов с анодом энергия, запасенная электронами при движении, переходит в тепло, нагревающее анод. Следовательно, на аноде диода рассеивается некоторая электрическая мощность, величина которой зависит от величины напряжения Ua и величины тока, протекающего через диод.
 [59]

При выпрямлении токов очень высокой частоты вредно влияет емкость анод — катод диода Сл.х. Она состоит из емкости между электродами и емкости между выводными проводниками. На низких частотах шунтирующего влияния эта емкость не оказывает, так как ее сопротивление составляет миллионы ом. А на частотах в десятки мегагерц и выше сопротивление емкости становится соизмеримым с внутренним сопротивлением диода и даже меньше его. Тогда переменный ток проходит через эту емкость и выпрямляющее действие диода ухудшается.
 [60]

Страницы:  

   1

   2

   3

   4

   5

Диод — простейшая электронная лампа

Простейшей электронной лампой является диод. Слово «диод», основой которого служит греческий корень «ди» — два, означает, что в этой лампе имеются два электрода.

Первый из этих электродов — катод, служащий для «получения потока электронов и необходимый в каждой электронной лампе, к какому бы типу она ни относилась. Вторым электродом является металлическая пластинка— анод.

Строение электронной лампы диода

Таким образом, диод — двухэлектродная электронная лампа — представляет собой стеклянный или металлический баллон, из которого выкачан воздух и внутри которого находятся катод и анод.

От этих электродов сквозь стенки баллона проходят выводы. Если баллон стеклянный, то выводы впаиваются в стекло. Если же баллон металлический, то выводы можно сделать, например, через стеклянные бусинки, впаянные в металл.

От анода делается один вывод. От катода делаются два вывода. В случае катода прямого накала выводы делают от концов нити. Если катод подогревный, то от него делают три вывода: два — от подогревающей нити и один — от излучающего слоя, т. е. от собственно катода.

Внутри баллона лампы создается очень высокий вакуум, вполне достаточный для того, чтобы электроны могли беспрепятственно вылетать из раскаленного катода.

Поэтому если катод диода нагреть до нужной температуры, то начнется электронная эмиссия и электроны образуют вокруг катода своего рода электронное облачко.

Образование этого облачка объясняется тем, что электроны, вылетающие из катода, испытывают отталкивающее действие со стороны ранее вылетевших электронов, поэтому они не могут отлететь на значительное расстояние от катода.

Часть электронов, имеющих наименьшие скорости, падает обратно на катод. В конце концов электронное облачко стабилизируется: на катод падает столько же электронов, сколько из него вылетает. Облачко представляет собой запас свободных электронов в вакууме, пригодный для использования.

Второй находящийся, в баллоне диода электрод — анод — предназначается для использования электронов, вылетающих из катода, и для управления ими. С этой целью к катоду и аноду лампы подводится электрическое напряжение, например от батареи.

Рис. 1. Вакуумный диод — простейшая электронная лампа, строение и работа.

Очевидно, это напряжение можно подвести к лампе двумя способами: минус источника напряжения — к катоду и плюс — к аноду или наоборот.

Если мы присоединим плюс источника напряжения к катоду, а минус — к аноду, то электроны, вылетающие из катода и сконцентрированные в окружающем его электронном облачке, не будут использованы. Отрицательно заряженный анод будет отталкивать электроны.

Иначе будет обстоять дело тогда, когда мы присоединим плюс источника напряжения к аноду, а минус — к катоду и одновременно в цепь батареи включим миллиамперметр. При таком присоединении миллиамперметр отметит прохождение тока.

Этот ток будет течь по следующей цепи: батарея — катод лампы—пространство между катодом и анодом лампы — миллиамперметр — батарея. Ток в цепи возникает тогда, когда плюс батареи присоединен к аноду, а минус — к катоду.

Этим и объясняется название второго электрода лампы: «анод» (в электротехнике анодом принято называть электроды, соединенные с положительным полюсом источника тока, а катодом—ч электроды, соединенные с отрицательным полюсом).

В соответствии с этим текущий через лампу ток, образованный потоком электронов, несущихся от катода к аноду, называют анодным током. Анодный ток обозначается обычно символом іа, а напряжение на аноде — символом Uа. В отличие от него напряжение накала лампы обозначается символом Uн. Чем же определяется величина Iа?

Опыт с лампой-диодом

Чтобы ответить на этот вопрос, произведем такой опыт. Раскалим катод до нужной температуры и будем подавать на анод положительное напряжение, начиная с самого небольшого и постепенно увеличивая его.

При каждом изменении анодного напряжения будем по миллиамперметру отмечать величину тока в цепи. Если мы затем по записанным отсчетам построим график, откладывая по горизонтальной оси величины напряжения на аноде, а по вертикальной — соответствующие величины анодного тока, го получим кривую, подобную изображенной на рисунке.



Рис. 2. Зависимость анодного тока от напряжения на нем у лампы-диода.

При отсутствии анодного напряжения, т. е. при Са= 0, электроны к аноду не притягиваются, анодный ток будет равен нулю (Iа = 0). Анодный ток возникает после того, как на анод подано .положительное напряжение.

По мере его увеличения анодный ток будет возрастать, причем рост его до точки А вначале идет медленно, а затем быстрее. Такое быстрое возрастание тока продолжается, пока он не достигнет некоторого значения, соответствующего точке Б.

При дальнейшем повышении анодного напряжения рост анодного тока замедляется. Наконец, в точке В он достигает наибольшей величины. Дальнейшее повышение анодного напряжения уже не сопровождается увеличением анодного тока.

Кривая, показывающая зависимость величины анодного тока двухэлектродной лампы от напряжения на ее аноде, называется характеристикой лампы и служит для технических расчетов, связанных с использованием лампы.

Чем же объясняется такая форма характеристики диода? Чтобы понять это, проследим за происходящими в лампе процессами.

Вначале при отсутствии напряжения на аноде все излучаемые катодом электроны скапливаются вокруг него, образуя электронное облачко. При появлении на аноде небольшого положительного напряжения некоторые электроны, обладающие большей скоростью, чем остальные, начинают отрываться от облачка и устремляются к аноду, создавая небольшой анодный ток.

По мере увеличения анодного напряжения все большее количество электронов будет отрываться от облачка и притягиваться анодом. Наконец, при достаточно большом напряжении на аноде все электроны, окружающие катод, будут притянуты, электронное облачко совершенно «рассосется». Этот момент соответствует точке В характеристики лампы.

При таком анодном напряжении все вылетающие из катода электроны будут немедленно притягиваться анодом. Дальнейшее увеличение анодного тока при данной величине накала невозможно. Для этого нужны дополнительные электроны, а их взять негде, вся эмиссия катода исчерпана.

Анодный ток такой величины, какая устанавливается при полном использовании всей эмиссии катода, называется током насыщения. Увеличить ток насыщения можно только одним способом — повысить накал катода, но этот способ не применяется, потому что он сокращает срок службы катода.

Построение катода и анода лампы

До сих пор мы говорили об аноде как о металлической пластинке, находящейся внутри баллона лампы и имеющей вывод наружу. Делать анод действительно в виде пластинки было бы невыгодно, так как катод излучает электроны во всех направлениях, а пластинку можно поместить только с одной его стороны.

Рис. 3. Построение катодов и анодов в радиолампе диоде.

В практических конструкциях диодов анод обычно имеет форму цилиндра, окружающего катод. При таком устройстве лампы все излучаемые катодом электроны с одинаковой силой притягиваются анодом.

Цилиндрическая форма анода наиболее выгодна тогда, когда катод имеет прямолинейную форму. Если катод имеет вид латинской буквы V или W, что часто делается для увеличения его длины, то анод оказывается более выгодным делать в виде коробки без двух противоположных боковых стенок. Такой анод в сечении имеет прямоугольную форму, часто с закругленными углами.

У лампы с подогревным катодом аноду придают такую форму, чтобы он во всех направлениях отстоял по возможности на одинаковом расстоянии от катода.

Наиболее широко применяются цилиндрический подогревный катод и соответственно цилиндрический анод. Очень выгодной оказывается эллиптическая форма катода и анода.

Для уменьшения нагрева анода его часто снабжают ребрами или крылышками, которые способствуют лучшему отводу от него тепла.

Источник: Бурлянд В.А., Жеребцов И.П. Хрестоматия радиолюбителя. 1963 г.

Что такое диод? | Определение и символ диода | Направляющая диода

star_borderПодписаться на статью

EmmaAshely

3star_border
0вопрос_ответ
1thumb_up

Ваша следующая статья



Дэйв из DesignSpark

Как вы относитесь к этой статье? Помогите нам предоставить лучший контент для вас.

Дэйв из DesignSpark

Спасибо! Ваш отзыв получен.

Дэйв из DesignSpark

Не удалось отправить отзыв. Повторите попытку позже.

Дэйв из DesignSpark

Что вы думаете об этой статье?

Сегодня в этом посте я подробно расскажу о диоде, включая определение диода, символ, работу, характеристики, типы и области применения.

Давайте начнем.

Определение:

Диод — это электрическое устройство, которое пропускает ток только в одном направлении и оказывает максимальное сопротивление току, протекающему в противоположном направлении. Диод имеет две клеммы, называемые анодом и катодом. Анод — это положительный вывод, а катод — отрицательный вывод, и ток будет течь только от анодного вывода к катоду.

Обозначение:

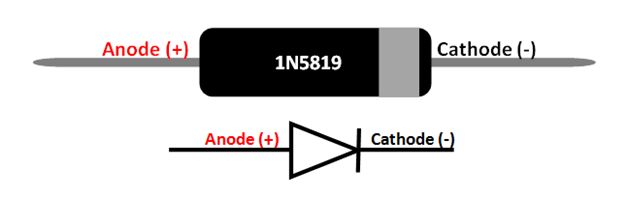

На следующем рисунке показано электрическое обозначение диода.

Работа:

Работа диода зависит от взаимодействия между P- и N-переходами. P-переход — это область с высокой концентрацией дырок, а N-переход — это область с высокой концентрацией электронов.

Чтобы понять работу диода, возьмем три следующих условия.

A: диод прямого смещения:

Состояние прямого смещения возникает, когда материал P-типа диода соединяется с положительной клеммой источника, а материал N-типа соединяется с отрицательной клеммой источника.

В первое время, когда мы увеличиваем напряжение от нуля, через диод не будет протекать ток из-за наличия потенциального барьера. Однако, когда приложенное напряжение превышает прямой потенциальный барьер, диод будет вести себя как короткозамкнутый путь, и потоку тока будут сопротивляться внешние резисторы.

Диод с обратным смещением:

Это состояние возникает, когда материал диода P-типа подключен к отрицательной клемме источника, а материал N-типа подключен к положительной клемме источника.

В этом состоянии дырки, присутствующие в области P, будут смещаться дальше от обедненной области из-за электростатического притяжения. В результате останется больше непокрытых отрицательных ионов. В этом случае в цепи не будет протекать ток.

Несмещенный диод PN-перехода:

В несмещенных условиях напряжение от внешнего источника энергии не подается. Когда соединения P и N соединены, это приводит к потоку электронов из материала n-типа в материал p-типа и потоку дырок из материала p-типа в материал n-типа.

Этот поток носителей заряда создаст третью область, где нет носителей заряда, эта третья область называется областью истощения.

Характеристики:

Характеристики диодов можно продемонстрировать на вольтамперной кривой. Это означает, что для определенного тока мы будем измерять соответствующее напряжение на нем. Резисторы показывают линейную зависимость V-I, однако в случае диодов эта зависимость другая. На следующем рисунке показана кривая V-I диода.

Диод работает в трех различных областях в зависимости от приложенного к нему напряжения.

  • Область прямого смещения: Когда на диод подается положительное напряжение, диод включается, и через него проходит ток. Чтобы ток протекал через диод в области прямого смещения, положительное напряжение должно превышать прямое напряжение Vf.
  • Область обратного смещения: В этой области диод будет закрыт, а приложенное напряжение будет меньше прямого напряжения Vf и больше напряжения пробоя Vbr. В этом состоянии устройство показывает максимальное сопротивление для тока, однако через диод будет протекать очень небольшое количество тока, называемое обратным током насыщения.
  • Область пробоя: Когда на диод подается очень большое и отрицательное напряжение, это позволяет току течь в обратном направлении от катода к аноду. Эта область называется областью пробоя.

Типы:

Диоды делятся на следующие типы.

Стабилитроны:

Стабилитроны представляют собой сильно легированные полупроводниковые устройства, проводящие в условиях обратного смещения. Они также известны как диоды обратного пробоя и имеют напряжение пробоя ниже 5 В. Из-за присутствия сильно легированного полупроводникового материала диод Зенера образует очень тонкую область обеднения для увеличения напряженности электрического поля.

Фотодиоды:

Фотодиоды идеально подходят для солнечных батарей и приложений оптической связи, потому что они могут воспринимать свет и в основном изготовлены из материала, пропускающего свет. Ряд фотодиодов может быть включен в одно устройство либо в виде двумерного массива, либо в виде линейного массива.

Лавинные диоды:

Лавинные диоды аналогичны стабилитронам с одним отличием: оба имеют температурный коэффициент разной полярности. Эти диоды начинают проводить в обратном направлении, когда напряжение обратного смещения превышает напряжение пробоя. При определенном обратном напряжении эти диоды пробиваются, не разрушаясь.

Кристаллические диоды:

Эти диоды представляют собой диоды с точечным контактом. Они содержат полупроводниковый кристаллический материал для катода, а анод состоит из тонкого металла. Эти диоды также называются Cat’s Whisker Diode, и их нелегко найти на рынке.

Светодиодные диоды:

Светодиодные диоды содержат кристаллическое вещество, которое может излучать свет различных цветов, включая оранжевый, красный, зеленый и синий, в зависимости от кристаллического вещества, используемого в диоде. Эти диоды широко используются в сигнальных приложениях и называются устройствами с низким КПД.

PIN-диоды:

PIN-диоды широко используются в силовой электронике, поскольку они могут выдерживать высокие напряжения. PIN-диод имеет структуру p-типа/собственного/n-типа из-за нелегированного центрального слоя. Они часто используются в качестве аттенюаторов и переключателей частоты.

Применение:

Диоды используются в следующих приложениях.

  • Используется в качестве ограничителя сигнала
  • Используется для управления потоком тока
  • Встроен для демодуляции амплитудного сигнала
  • Используется для измерения температуры
  • Используется в конструкции выпрямителей для преобразования сигнала переменного тока в сигнал постоянного тока

Надеюсь, эта статья оказалась вам полезной. Если у вас есть какие-либо вопросы, вы можете оставить свой комментарий в разделе ниже. Я хотел бы помочь вам как можно лучше. Спасибо за прочтение статьи.

Хотите продолжить чтение статей от DesignSpark?

Станьте участником, чтобы бесплатно получить неограниченный доступ ко всему контенту DesignSpark!

Зарегистрируйтесь, чтобы стать участником

Уже являетесь участником DesignSpark? Логин

Поделиться этой записью

thumb_upМне нравится
star_borderПодписаться на статью

Привет, я студент электротехнического факультета. Сейчас работаю в магазине электроники. Я работаю там на электрических компонентах. Там я узнаю много полезных практических концепций.
С другой стороны, я даю онлайн-обучение некоторым старшеклассникам. Я люблю электрические и электронные устройства и планирую получить степень магистра в области электроники.

Рекомендуемые статьи

Ваша следующая статья



Анализ диода | bartleby

Что такое диод?

Это полупроводниковый прибор для электронных приложений, где требуется только односторонний ток. Это похоже на односторонний переключатель, который позволяет току течь только в одном направлении. Диод имеет два вывода, катод и анод. Катод — это отрицательная клемма, на которой находятся электроны, а анод — это положительная клемма, на которой проходят дырки. Хотя ни один элемент не имеет дырок, это просто означает, что есть свободное место для электронов. Диоды используются для преобразования переменного тока в постоянный. Как мы знаем, переменный ток смещается между положительными и отрицательными циклами, а постоянный ток постоянно остается положительным. Поскольку диоды пропускают ток только в одном направлении, они отфильтровывают отрицательный цикл сигнала переменного тока и сохраняют только положительный.

Прямое смещение

Когда диод находится в рабочем состоянии, он находится в прямом смещении. Отрицательная клемма батареи соединена с катодом, а положительная клемма батареи подключена к аноду. Как мы знаем, одинаковые заряды отталкиваются друг от друга, это сужает зазор между p-n переходом и, следовательно, заставляет диод проводить ток.

Обратное смещение

Если поменять полярность подачи напряжения, ток прекратится. Это состояние с обратным смещением. В отличие от зарядов, которые притягиваются друг к другу, это увеличивает зазор между p-n переходом. Ток, существующий в условиях обратного смещения, является обратным током насыщения и обозначается I С .

CC BY-SA 3.0 | Кредиты изображений: https://commons.wikimedia.org | Омегатрон

CC BY-SA 3.0 | Кредиты изображений: https://commons.wikimedia.org | Filip Dominec

Мы можем проанализировать график и сделать вывод, что первый квадрант показывает ток прямого смещения, а третий квадрант показывает ток обратного смещения.

Характеристики диода

Общие характеристики полупроводникового диода можно выразить следующим уравнением, также известным как уравнение Шокли.

ID = IS (EVDNVT-1) (I)

, где I S является током обратного насыщения

V D -это напряжение переднего смещения диода

. до 2 для рабочих условий

В уравнении 1 В T — тепловое напряжение.

VT=kTq                        (ii)

где k – постоянная Больцмана, 1,38 x 10 -23 Дж/К

            T — абсолютная температура в градусах Кельвина.

            температура по Кельвину = температура по Цельсию + 273
В случае идеального диода напряжение пробоя отсутствует. Следовательно, он не разрушается при подаче избыточного напряжения в обратной полярности.
Это идеальный изолятор. В случае обратной полярности он не пропустит через себя обратный ток. Кроме того, он может проводить неограниченный прямой ток.

CC BY 3.0 | Кредиты изображений: https://commons.wikimedia.org | Jklmnop

Кремниевые диоды имеют примерное напряжение 0,7 В, чтобы они работали. Это означает, что если мы подадим меньше 0,7 В, то диод не включится и не пропустит через себя ток. Это состояние является разомкнутой цепью. Как только мы превышаем 0,7 В на питании, диод проводит ток. Точно так же германиевые диоды работают при напряжении 0,3 В.

Анализ диодной цепи

Один из способов анализа диода — предположить, что диод похож на переключатель. В состоянии ВКЛ он действует как короткое замыкание, тогда как в состоянии ВЫКЛ он действует как разомкнутая цепь. Точно так же при тестировании падения напряжения на диоде, если мы заметим некоторое напряжение, то он в рабочем состоянии. Предположим, что для анализа цепи мы проверили напряжение на диоде, мы должны получить напряжение только в одном направлении, а не в обратной полярности. Если есть падение напряжения в обратной полярности, то диод нужно заменить. Предположим, мы предположили, что диод проводит ток, но при осмотре мы узнали, что он показывает протекание тока в обратной полярности, это означает, что ток, который мы наблюдаем, является обратным током насыщения.

Анализ грузовой марки

CC BY-SA 2.5 | Кредиты изображений: https://commons.wikimedia.org | Amr Bekhit

Чтобы решить электрические схемы, нам сначала нужно проанализировать их и найти более эффективный метод их решения. На приведенном выше рисунке показана простая конфигурация диодных цепей. При анализе схемы мы видим, что нам нужны значения I D , V D , V R, и I R , чтобы эти значения удовлетворяли как характеристикам диода, так и параметрам сети.

График, представляющий анализ линии нагрузки

На приведенном выше рисунке мы можем видеть линию нагрузки, пересекающуюся с кривой диода в одной точке Q. Она называется линией нагрузки, поскольку в практических примерах сопротивление также известно как нагрузка. Поскольку линия пересекает текущую ось и определяется нагрузкой R, этот анализ называется анализом линии нагрузки. Это упрощенный подход к диодным схемам вместо решения математических уравнений.
Как только мы включаем источник напряжения, мы видим, что ток по часовой стрелке течет через цепь диода. Поскольку это ток по часовой стрелке, мы можем сделать вывод, что диод теперь находится в состоянии прямого смещения. Следовательно, ВАХ диода можно увидеть на рисунке в идеальном сечении диода. Если применить в цепи закон напряжения Кирхгофа, то получим следующее уравнение.

+VS-VD-VR=0

VS=VD+VR=VD+IDR                               (iii)

, где V S – напряжение источника в вольтах.

                В D – падение напряжения на диоде.

            V R – падение напряжения на резисторе R.

                I D – ток через диод в амперах.

                R — номинал резистора в омах.

VS=VD+IDRID=VSR-VDRID=IS(eVDnvT -1)                                          (iv)

Это уравнение также известно как уравнение Шокли. Единственная цель использования этого анализа заключается в том, что мы имеем дело с нелинейными компонентами, такими как диоды и транзисторы, кривая V-I которых имеет экспоненциальную форму, а не линейную или прямую линию. Мы используем резисторы, соединенные последовательно с диодом, чтобы сформировать линию нагрузки на графике, и в точке, где она встречается, мы получаем все необходимые значения. Анализ грузовой линии решает проблему за более короткое время, чем математическое уравнение.

Вместо использования математической формулы мы можем использовать анализ линии нагрузки, чтобы графически получить значения диодов.

Если мы возьмем I D = 0,

VS = VD+IDRVS = VD+0VS = VD (V)

Давайте возьмем второй случай, когда V D = 0

VS = VD+IDRVS =0+IDRID=VSR                                              (vi)



Построив обе линии V S и I D , мы получим нагрузку, полученную из уравнения 5 и графика 6, и соединим их линией 6, полученной из уравнения 5 и графика 6.

Точка Q обозначает точку пересечения характеристик устройства (известную как точка покоя). Рабочая точка иногда относится к Q. Проведя горизонтальную линию от точки Q до текущей оси, мы получим I DQ . Точно так же, проведя вертикальную линию из точки Q оси напряжения, мы получим V DQ .

Оба эти значения являются приблизительными значениями по сравнению с математическим решением.

Контекст и приложения

Эта концепция полезна для курсов бакалавриата и магистратуры, таких как:

  • Бакалавр технологии (электротехника)
  • Бакалавр технологии (материаловедение)
  • Бакалавр наук (физика)

Практические задачи

2

. Что из следующего является возможным падением напряжения на германиевом диоде?

  1. 0,7 В
  2. 0,3 В
  3. 0,1 В
  4. 0,9 В

Ответ- б

Объяснение: Кремниевые диоды работают при напряжении приблизительно 0,7 В, а германиевые диоды — при 0,2–0,3 В.

2. Что из перечисленного также известно под названием барьерного диода?

  1. Диод PN-перехода
  2. Стабилитрон
  3. Диод Шоттки
  4. Лавинный диод

Ответ-c

Объяснение: Такое оборудование, как солнечные панели, нуждается в защите от обратного тока, когда оно не используется ночью. Решением этой проблемы является диод Шоттки.

3. Что из перечисленного не является линейной составляющей?

  1. Резистор
  2. Катушка индуктивности
  3. Конденсатор
  4. ДиодИнжиниринг

Ответ-d

Пояснение: Кроме диода, остальные электрические компоненты, упомянутые в опциях, отображают линейные характеристики при построении графика.

4. Какое термическое напряжение при температуре 35°С?

  1. 26,56 мВ
  2. 34,78 мВ
  3. 21,68 мВ
  4. 31,34 мВ

Ответ — a

Объяснение: После изменения температуры в градусах Кельвина и последующего использования уравнения 2 мы получим решение 26,56 мВ.

5. Что из следующего относится к идеальным диодам?

  1. Имеет напряжение пробоя.
  2. Не проводит неограниченный прямой ток.
  3. Никогда не создает обратный ток утечки.
  4. Идеальный проводник.

Ответ- c

Объяснение: В диоде возникает обратный ток утечки, когда диод достигает напряжения пробоя из-за обратной полярности. В случае идеального диода он никогда не достигает напряжения пробоя, следовательно, нет обратного тока утечки. Идеальный диод практически невозможно получить.
