Стабилизатор 78L05, параметры 78L05, схема включения 78L05

Каждый радиолюбитель знает, как бывает иногда важно знать, исправна ли та или иная радиодеталь или нет. Не в последнюю очередь это касается стабилитронов. В качестве тестера для проверки электрокомпонентов на предмет наличия напряжения стабилизации служит мультиметр. Для работы электронных схем на выходе нужны стабилизированные показатели напряжения. Они получаются с помощью включения в схему полупроводниковых стабилитронов, которые дают одинаковое выходное напряжение, не зависящее от величины пропускаемого электротока.

Без этих элементов многие слаботочные системы не работают. Так, например, почти каждый радиолюбитель хотя бы раз в жизни паял стабилизатор напряжения lcv или его аналоги. У стабилитронов нелинейные вольт-амперные характеристики, по свойствам, а также по внешнему виду в стекле или металле они напоминают обычный диод, однако, задачи у них несколько другие.

Стабилитроны подключают в схему параллельно с потребителем и, если напряжение резко повышается, ток идет через стабилитрон, и вольтаж в сети выравнивается. Если сильный ток воздействует длительное время, возникает тепловой пробой. Для того чтобы определить, годен ли данный стабилитрон или же вышел из строя, мультиметр надо перевести в режим, которым проверяются диоды или в режим омметра , — проверка стабилитронов методом прозвона осуществляется аналогичным образом. Щупы мультиметра подсоединяют к выводам стабилитрона и наблюдают за показаниями индикатора.

Проверку следует проводить в двух направлениях:. Такие показатели появляются потому, что рабочий стабилитрон как и обычный диод способен проводить только однонаправленный электрический ток, а проверка не должна вызывать короткое замыкание в сети. Обратите внимание! Иногда случается, что при измерениях стабилитрона мультиметром выдается сопротивление в несколько десятков или сотен ом в обоих направлениях. В случае обычных диодов такое положение обозначает, что деталь пробита.

Однако, для стабилитрона это неверно, потому что у него имеется напряжение пробоя: при соприкосновении щупа мультиметра с оконцовками стабилитрона сказывается внутреннее напряжение электропитания измерительного прибора.

Если его напряжение оказывается больше напряжения пробоя, то на индикаторе появятся показатели многоомного сопротивления. Так, при напряжении батареи мультиметра в 9 вольт у стабилитронов с напряжением ниже этого значения будет индицироваться пробой. Поэтому специалисты не рекомендуют делать проверку стабилитронов с невысоким стабилизационным напряжением с помощью цифровых мультиметров. Для этих целей лучше подойдет старый добрый тестер — аналог.

Если стабилитрон впаян в плату, то порядок его проверки не отличается от того, что применяется для свободного электронного устройства такого типа. При измерительных и ремонтных манипуляциях с платой обязательно соблюдать меры безопасности для защиты от электроудара. При прозвоне впаянного стабилитрона все другие элементы, кроме проверяемого, могут выдавать сильно измененные показатели, это тоже необходимо учитывать.

Если при проверке на плате получены сомнительные результаты пригодности стабилитрона, то стоит его выпаять и проверить мультиметром только этот элемент, изолировав его от влияния остальных деталей схемы. Также иногда можно использовать приставку к мультиметру, которую можно спаять своими руками из доступных деталей. Каждому радиолюбителю желательно знать, как проверить стабилитрон мультиметром, — это поможет собирать работающие схемы и экономить радиодетали, выявляя неработающие.

Гарантию пригодности стабилитрона может дать только включение его в электросхему: если устройство будет работать, значит, стабилизирующий элемент функционирует. RU — интернет-энциклопедия про всё, что связано с домашней электрикой: выключатели, розетки, лампочки, люстры, проводка. Советы, инструкции и наглядные примеры.

КАК ПРОВЕРИТЬ МИКРОСХЕМУ СТАБИЛИЗАТОР

Не все знают, как проверить микросхему на работоспособность мультиметром. Даже при наличии прибора не всегда удается это сделать. Бывает, выявить причину неисправности легко, но иногда на это уходит много времени, и в итоге нет никаких результатов. Приходится заменять микросхему. Проверка микросхем — это трудный, иногда невыполнимый процесс. Все дело в сложности микросхемы, которая состоит из огромного количества различных элементов.

Как проверить электрический стабилизатор напряжения? Электрика. @ mutny, С какого перепугу цифровой мультиметр будет врать?.

Характеристики микросхемы lm317t

Понадобилось собрать входные стабилизирующие цепи по питанию для устройства на основе микроконтроллера PIC16F стабильно работающего при напряжении от 5 вольт. Это не сложно. Взял интегральную микросхему PJ и на её основе в соответствии со схемой из даташита сделал. Подал напряжение и на выходе получил 4,9 вольта. Достал коробушку с интегральными стабилизаторами и вознамерился перемерить все соответствующего достоинства. А чтобы вдруг не ошибиться даже соответствующую схемку выложил перед собой. Однако энтузиазм закончился уже на первом же компоненте. Да к тому же проверяемый стабилизатор на выходе показал 4,86 вольта, чем поверг мой оптимизм в уныние. Нет тут нужно что-то более существенное, например какой-то пусть и простой но, тем не менее, пробник что ли.

Основные неисправности и ремонт стабилизатора напряжения

В одной из предыдущих статей были описаны основные виды стабилизаторов напряжения, а также приведены инструкции по их подключению к сети своими руками. В данном материале наводятся основные неполадки устройств стабилизации напряжения и возможности их самостоятельного ремонта. Нужно помнить, что стабилизатор любого типа — это сложное электрическое или электромеханическое устройство с множеством компонентов внутри, поэтому, чтобы его починить своими руками, необходимо иметь достаточно глубокие познания в радиотехнике. Ремонт стабилизатора напряжения также требует наличия соответствующего измерительного оборудования и инструментов.

Стабилизаторы напряжения — это электронные приборы со сложным устройством, а значит, они имеют разные накладки в функционировании и возможные неисправности.

Как проверить стабилитрон мультиметром

Современные автомобили оборудованы различными электроприборами, которые часто ломаются и нуждаются в проверке. В настоящее время на рынке представлен широкий ассортимент мультиметров — от простых измерителей выдержки прерывателя и тахометров до многофункциональных устройств с десятью различными шкалами или цифровыми табло. На рисунке представлены: A Sparktune: измеритель выдержки, вольтметр, амперметр. B Autoranger: измеритель выдержки, вольтметр, омметр, амперметр, тахометр. B Testune: измеритель выдержки, вольтметр, омметр, амперметр, тахометр. D Hawk: измеритель выдержки, тахометр.

Как проверить микросхему на работоспособность мультиметром не выпаивая

Регулятор напряжения — это электронный прибор, устанавливаемый на автомобильных генераторах для стабилизации входного напряжения на аккумулятор. Оно должно быть в пределах 13,2 — 14,5 вольт. Отклонения как в большую, так и меньшую сторону недопустимы. Это уже будет являться неисправностью генератора. В большинстве случаев виновником неисправности бывает именно регулятор напряжения.

Для того чтобы проверить стабилитрон мультиметром, необходимо обладать.

Стабилизатор напряжения, как проверить его работу

Регулируемый трехвыводный линейный стабилизатор напряжения и тока LMt, характеристики которого позволяют используется его в схемах включения регулируемых блоков питания. Очень часто используется в светодиодных устройствах. В этой статье Вы узнаете основные возможности этой микросхемы, eё распиновку, технические параметры и принцип работы.

Как проверить все стабилизируещие приборы напряжения мультиметром

Стабилизаторы напряжения — это электронные приборы со сложным устройством, а значит, они имеют разные накладки в функционировании и возможные неисправности. Существуют разные казусы в их работе, которые связаны с наибольшими нагрузками, а есть и настоящие поломки. Эти понятия следует отличать, для чего существует несколько советов. В первую очередь, рассмотрим, чем можно произвести качественную проверку работы этого устройства.

Стабилизаторы напряжения при всех их несомненных достоинствах являются все-таки электронными приборами — причем подчас весьма сложными. А где сложности — там и возможные неисправности и различные накладки в работе.

Как проверить стабилизатор напряжения?

Каждый радиолюбитель знает, как бывает иногда важно знать, исправна ли та или иная радиодеталь или нет. Не в последнюю очередь это касается стабилитронов. В качестве тестера для проверки электрокомпонентов на предмет наличия напряжения стабилизации служит мультиметр. Для работы электронных схем на выходе нужны стабилизированные показатели напряжения. Они получаются с помощью включения в схему полупроводниковых стабилитронов, которые дают одинаковое выходное напряжение, не зависящее от величины пропускаемого электротока. Без этих элементов многие слаботочные системы не работают.

В настоящее время тяжело найти какое-либо электронное устройство не использующее стабилизированный источник питания. Данный стабилизатор не дорогой и прост в применении, что позволяет облегчить проектирование радиоэлектронных схем со значительным числом печатных плат, к которым подается нестабилизированное постоянное напряжение, и на каждой плате отдельно монтируется свой стабилизатор. Микросхема — стабилизатор 78L05 имеет тепловую защиту, а также встроенную систему предохраняющую стабилизатор от перегрузки по току.

Характеристики 78L05, схема включения стабилизатора, распиновка, datasheet

Маломощный линейный стабилизатор 78L05 по техническим характеристикам является устройством положительной полярности. Благодаря простой схеме включения и дешевизне 78l05 нашел широкое применение во многих электрических приборах. Преимущественно используется в небольших источниках питания для слаботочных систем, которым для работы требуется постоянные и стабильные 5 вольт. С этой задачей данная микросхема справляется на ура.

Содержание

1. Технические характеристики
2. Маркировка
3. Цоколевка
4. Максимальные параметры
5. Электрические параметры
6. Схема включения
7. Проверка мультиметром
8. Аналоги и производители

Технические характеристики

Первые версии (как можно было определить из различных datasheet на 78L05), были разработаны в 1970-х американской Fairchild Semiconductor. Их внешний вид напоминал обычный транзистор, так как у неё было три ножки и на этом сходство заканчивалось. Внутри небольшого корпуса размещалось чудо инженерной мысли, содержащее целый набор электронных компонентов.

Маркировка

В маркировке зашифрована минимальная информация об электрических параметрах. Цифры «78» указывают на положительную полярность, далее «L» — на небольшой ток (до 0,1 мА) и «05» — напряжение (до 5 В) в подключаемой нагрузке. В конце обозначения следуют символы, по которым определяют точность стабилизации, диапазон рабочих температур и тип корпуса.

В настоящее время производство полных копий 78L05 освоили многие компании. С таким обозначением её выпускает китайская Wing Shing Computer Components (WS). На мировом рынке в основном распространены модификации американских Texas Instruments, Fairchild (LM78L05) и STMicroelectronics (L78L05). В России наиболее часто встречаются версии от STM, их и рассмотрим в этой статье.

Цоколевка

Особый интерес представляет распиновка 78l05 в smd-исполнении (SO-8), так как он имеет 8 ножек. В тоже время классический вариант этой микросхемы в корпусе ТО-92 оснащен только тремя выводами, с назначением: input (вход), ground (земля), output (выход). При этом их количество не должно смущать, так как некоторые из них ни к чему не подключены или электрически соединены между собой внутри пластиковой упаковки. Чтобы разобраться с цоколевкой, лучше посмотреть на рисунок ниже, так как она у некоторых производителей не совпадает с общепринятой.

Как видно цоколевка 78l05 (ТО-92) от WS зеркальная, этим она отличается от стандартов STM и Texas Instruments. У многих китайских производителей она совпадает с WS, например у Changjiang Electronics Tech (cj 78l05). Стоит учитывать эту особенность, так как она может стать причиной неработоспособности схемы.

Максимальные параметры

В подавляющем большинстве схем L78L05 выполняет роль фиксированного регулятора напряжения на 5 В. При этом, для его устойчивой работы, на вход должно подаваться на 2-3 В большее (от 7 В), чем получаемое на выходе. Если предусмотреть хороший теплоотвод, то он способен выдерживать выходной ток до 100 мА. Приведем перечень максимальных параметров этой микросхемы.

• входное напряжение до 30 В;
• ток на выходе до 0.1 А;
• нагрев кристалла до +125^ОС;
• температура хранения -65 … +150^ОС;
• мощность рассеивания – ограничена внутренней защитой.

78l05 конструктивно защищена от перегрева и короткого замыкания.

Электрические параметры

Номинальные электрические характеристики на L78L05 приводятся для типовой схемы тестирования.  В столбце «Test conditions» указаны условия тестирования при нормальной температуре кристалла (T_J) до 25 ^ОС. Она должна находиться в допустимых пределах, в зависимости от модификации устройства. Ниже представлена сводная таблица электрических параметров, наиболее часто встречающихся микросхем серии L78L05.

Типовая схема тестирования содержит конденсаторы на 0,33 мкФ и 0,1 мкФ. При этом используется напряжение в V_O=10 В. Если не указано иного, то ток на выходе I_O составляет 40 мА.

Как видно из представленных данных, L78L05 немного отличаются между собой отдельными значениями. Есть некоторые особенности модификаций, которые стоит отметить. Например, если в обозначении присутствует символ «B», то устройство способно работать при низких температурах окружающей среды (от -40^ОС). L78L05A, с дополнительной буквой «A» в конце маркировки, имеют повышенную точность стабилизации выходного напряжения ±4%. А у обычных «С» этот разброс в два раза больше и составляет ±8%.

Схема включения

Классическая схема включения L78l05 (она же тестовая) достаточно проста. Не требует профессиональных знаний в области электроники и схемотехники. Она содержит саму микросхему и два сглаживающих конденсатора на 0.33 и 0.1 мкФ. На входе всегда ставиться большая ёмкость, чем на выходе. Первая для подавления колебаний от внешнего источника питания, а вторая подавляет высокочастотные пульсации.

Сглаживающие конденсаторы производитель рекомендует напаивать как можно ближе к ножкам, чтобы уменьшить уровень влияния помех и нестабильность в работе.

Проверка мультиметром

Перед применением 78L05 лучше проверить мультиметром, прозвонив на наличие короткого замыкания между контактами. Если КЗ нет, то можно проверять дальше. На вход, нужно подать напряжение не менее 7 В или больше, но в пределах максимально допустимого. Для этого можно использовать обычную крону на 9 В. К выходу желательно подцепить нагрузку, например резистор 1 кОм.

При подаче питания необходимо соблюдать полярность. Минус следует соединить с общим выводом (Gnd), а плюс с входом (V_IN). Выходное напряжение снимается с Gnd и V_OUT.  Оно должно составлять 5 В (±8%), в зависимости от модификации микросхемы.

Аналоги и производители

Помимо уже названных в статье аналогов 78L05, существуют и другие варианты стабилизатора: UA78L05 (Texas Instruments), MC78L05 (ON Semiconductor), TS78L05 (Taiwan Semiconductor), NJM78L05 (NJR), TA78L05F, TE12L (Toshiba). Наиболее известными отечественными копиями в России является микросхемы АО «Группа Кремний ЭЛ» (КР1157ЕН502) и белорусской компании «Интеграл» (КР1181ЕН5). Скачайте datasheet на рассмотренный в статье стабилизаторы, кликнув по наименованию компании-производителя: Texas Instruments, STM, Wing Shing,  Changjiang Electronics Tech.

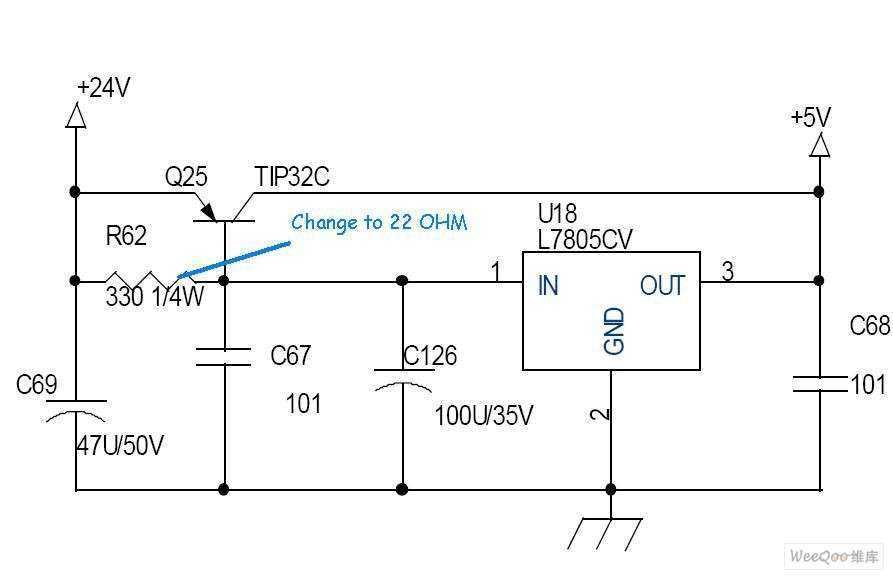

Как тестировать регулятор напряжения чипов ICS 78xx 79xx серия 7805 7815 7815 Тестовая интегрированная цепь

Тестирование регулятора напряжения IC/

1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111ЕСКИЙ Номер детали регулятора напряжения IC 78XX Серия 79XX — популярные ИС, которые используются во многих цепях питания. Функция регулирования напряжения необходима для каждой электронной схемы, поэтому мы всегда находим эти микросхемы во многих схемах. Микросхемы небольшие и имеют широкий выбор пакетов. Базовая комплектация это ТО-220 и ТО-3 как показано на фото ниже. Серия 78XX предназначена для положительного выхода  для примера номера детали  7805 = 5 В постоянного тока   ,  7812 = 12 В постоянного тока  ,  7815 = 15 В постоянного тока и т. д.    79Серия XX предназначена для отрицательного выхода для номера детали, например 7 905 = -5 В постоянного тока, 7912 = -12 В постоянного тока, 7915 = -15 В постоянного тока и т. д. номер имеет T в конце, например 7805T , 7812T , 7815T
означает, что выходной ток составляет около 1 А. Каждый изучающий электронику может проверить хорошие или плохие микросхемы, чтобы восстановить схему. Перед проверкой интегральных схем вам необходимо знать их функцию закрепления. серии 78XX и  79Серия XX имеет другое расположение контактов. Если вы работаете с ремонтом цепей, хорошо, что вы можете запомнить расположение выводов, как показано ниже.

Это упаковка TO-220 (TO = Transistor Outline).

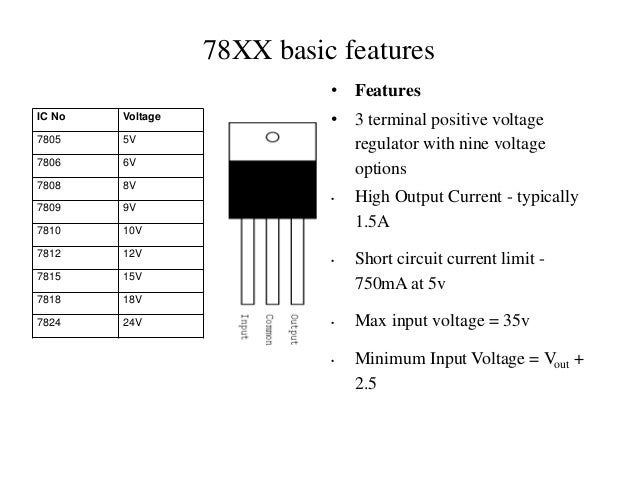

Для ИС серии 78XX контакт номер 1 является входным, контакт номер 2 — заземлением, а контакт номер 3 — выходным. Если вы не можете вспомнить эту информацию, вы можете проверить ее с помощью таблицы данных. Если вы сделаете эту проверку закрепления 2 или более раз, вы автоматически запомните.

Для 79ИС серии XX (вид спереди), контакт номер 1 – это заземление, контакт 2 – вход, а контакт 3 – выход.

Вид спереди для клемм серии 79XX.

Для микросхем серии ТО-92 78ХХ. ( вид спереди ) вы можете сосредоточиться на его закреплении, как показано на схеме, он отличается от пакета TO-220. Я проверял это много раз и, если у вас есть время, вы можете изучить пиннинг ТО-9.2 и TO-220 для сравнения расположения штифтов.

Этап проверки IC регулятора напряжения.
Делится на 2 метода.

1) Тестирование на плате ………найдите номер детали на ИС, например, 78L05 выходное напряжение должно быть 5 В постоянного тока, 78L12 выходное напряжение должно быть 12 В постоянного тока, затем вы можете использовать функцию проверки постоянного тока на мультиметре, чтобы проверить этот выход напряжение, если выходное напряжение соответствует номинальным характеристикам, означает, что эти микросхемы все еще в порядке. В случае, если вход ИС нормально присутствует, но нет выходного напряжения, необходимо отключить цепь и снять ИС с печатной платы, чтобы проверить ее как внешнее тестирование.

2. Тестирование вне платы …… после удаления интегральных схем с печатной платы, затем установите мультиметр на функцию проверки сопротивления, подключите измерительные провода, затем измерьте, чтобы считать значение сопротивления.

2.1 Измерьте ввод и заземлите, затем поменяйте местами тестовые провода, как показано на фото, и повторите тестирование.

2.2. Измерьте выходной сигнал и заземлите, затем поменяйте местами измерительные провода, как показано на фото, и повторите тестирование.

.
Хорошие ИС …. первое тестирование и второе тестирование (переключение тестовых проводов)
измеренное значение сопротивления получить результат как
 —  Высокое значение сопротивления 1 раз.
 —  Низкое значение сопротивления  1 раз.

Плохая ИС (короткое замыкание)…. очень низкое сопротивление (почти 0 Ом) при первом и втором тестировании.
Неисправные микросхемы (утечка)….имеют очень высокое сопротивление при обоих испытаниях (почти одинаковое значение и высокое значение сопротивления).

Проверьте результаты измерения выхода      и заземления
по этим   критериям.
Хорошие ИС …. первое тестирование и второе тестирование (переключение тестовых проводов) значение сопротивления получить результат как
— Высокое сопротивление 1 раз
— Низкое сопротивление 1 раз.

Неисправные микросхемы (короткое замыкание)… получают очень низкое сопротивление (почти 0 Ом) при первом и втором тестировании.
Неисправные микросхемы (утечка)….имеют очень высокое сопротивление при обоих испытаниях (почти одинаковое значение и очень высокое значение сопротивления).

Читать  дополнительные темы

Задание 1. Коробки-головоломки

Контекстное задание (проблема, требующая решения)

Теперь вы приступите к проектированию и изготовлению схем микроконтроллера. При их создании вы столкнетесь с рядом ошибок, которые помешают работе схемы. Вам нужно будет исследовать эти распространенные неисправности, чтобы не допустить их самостоятельно.

Спецификация (критерии, необходимые для решения проблемы)

• За последний год вы узнали об электронике, выполняя различные проекты, которые вам предоставили. В этом блоке вы получите диагностические навыки, чтобы еще больше улучшить свои способности устранять проблемы со схемами, когда они возникают, создавать и загружать оригинальные программы в схемы и создавать схемы без использования резервуара для химического травления.
• Если вам нужна дополнительная помощь, попробуйте прочитать это краткое руководство по использованию мультиметра.

Идентификация компонентов

• Во-первых, давайте идентифицируем компоненты и их обход.
• Регулятор напряжения 78L05.

• На печатной плате.

• Диод.

• На печатной плате.

• 8-контактный держатель.

• На печатной плате.

• Светодиоды.

• На печатной плате.

• Потратьте некоторое время, чтобы ознакомиться с этими компонентами, прежде чем вы начнете их идентифицировать и искать неисправности.

Неисправности платы

• Имеется 7 различных печатных плат, обозначенных A — G ниже, с неисправностями на них. Также имеется коробка компонентов с 3 различными компонентами для тестирования и 4 различными резисторами для тестирования, помеченными A, B, C, 1, 2, 3 и 4. Внутри коробки находятся компоненты, припаянные к крепежным винтам (болты с головками отверток). . Вам нужно будет использовать различные настройки мультиметра, а также вашу изобретательность и знание электроники, чтобы проверить содержимое каждого из них.
• На печатных платах есть ряд неисправностей, вот список возможных неисправностей, которые вы найдете:
  1. Регулятор напряжения перепутан.
  2. Имеется сухой стык (припой не проходит по всему периметру детали).
  3. С доски снята гусеница.
  4. 8-контактный держатель чипа расположен неправильно.
  5. Произошло короткое замыкание (подключены компоненты, которые не должны соединяться).
  6. Неправильно установлен светодиод.
  7. Диод наоборот.
• Откройте файл .txt (Блокнот) или .doc (Word) и запишите, какая плата имеет неисправность.
• Ниже приведено изображение пустой печатной платы

.

• Плата А

• Доска B

• Доска C

• Доска D

• Плата E

• Плита F

• Доска G

• Теперь перейдите к коробкам с головоломками ниже и запишите свои выводы в тот же файл .txt .

Коробки-головоломки

• Ниже представлено видео о том, как пользоваться мультиметром. Пожалуйста, посмотрите это, прежде чем продолжить тестирование ниже.

• Коробка A: LDR. LDR обычно имеют значение сопротивления от 400 до 2 МОм (2 миллиона) Ом, в зависимости от количества света, которому они подвергаются: больше света = меньше сопротивление.

  я. Выберите настройку 200k на мультиметре для ящиков A, B и C ниже. Считайте сопротивление LDR и запишите его.

ii. Приложите палец к LDR и снова прочтите значение сопротивления.

• Блок B: Компонент здесь называется потенциометром. Поворачивая циферблат, можно изменить сопротивление между тремя его контактами.

  я. Какое сопротивление между контактами 1 и 3?

  ii. Поверните циферблат к контакту 1. Каково сопротивление между контактами 1 и 2? Какое сопротивление между 2 и 3? Какое число получится, если сложить эти значения?

  III. Поверните циферблат к контакту 2. Каково сопротивление между контактами 1 и 2? Какое сопротивление между 2 и 3? Какое число получится, если сложить эти значения?

  IV. Поверните циферблат к контакту 3. Каково сопротивление между контактами 1 и 2? Какое сопротивление между 2 и 3? Какое число получится, если сложить эти значения?

• Блок C: Зеленый компонент называется термистором (тепловым резистором).
