SAMSUNG UE48H5270AU. Ремонт, схема, сервис
Техническое описание и состав телевизора SAMSUNG UE48H5270AU, тип панели и применяемые модули. Состав модулей.
Общие рекомендации по ремонту TV LCD LED
Возможные проявления неисправностей
— Телевизор SAMSUNG UE48H5270AU не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, телевизор на пульт и кнопки управления не реагирует.
С подобными проявлениями неисправность скорее всего обнаружится в модуле питания BN44-00703A. Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить исправность силовых ключей (13N60M2 (PFC), 50R380P) преобразователей и выпрямительных диодов на наличие возможного КЗ.
При пробоях диодов во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель и/или датчик тока в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) SEM3051 (PFC), FA6A01N (PWM resonant), при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
Об исправной работе узла PFC можно судить по наличию повышенного напряжения (380-400V) на электролитическом конденсаторе фильтра сетевого выпрямителя в рабочем режиме.
— Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает
В таких случаях наиболее вероятна неисправность элементов подсветки LED-панели. Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Для проверки исправности в цепи светодиодов лучше использовать источник тока с максимальным напряжением 200в. Не рекомендуем пользоваться для этой цели никакими источниками напряжения. Проверить каждый LED в отдельности можно простым китайским мультиметром (питающимся от 9 вольт) в режиме проверки P-N-переходов. Если подключить красный щуп мультиметра к аноду светодиода, а чёрный к его катоду, тогда 3-вольтовый светодиод слегка засветится, а в обратную сторону можно обнаружить переход аварийного стабилитрона. Исправность PN-перехода стабилитрона косвенно свидетельствует об исправности LED-a
— Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностика материнской платы BN41-02098B следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Ремонт платы и замена микросхем Nand Flash: ESMT F59L1G81A – 25TI, SPI Flash; 25Q40CLSIP, RAM: K4B2G1646Q – BCKO, AUDIO: NTP7414, S24C256, AOZ3015PI производятся при наличии необходимого оборудования, и соответствующей элементной базы. Неисправности, связанные с применением технологий пайки процессора BGA можно локализовать методом прогрева.
Перед заменой тюнера BN40-00294A, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C
Внимание пользователям! Самостоятельный ремонт телевизора SAMSUNG UE48H5270AU без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!
Скачивание файлов
Прошивка SPI FLASH SAMSUNG UE48H5270AU UE48H5270, Main BN41-02098B, Panel CY-GH048BGLV1V |
Ограничение тока драйвера подсветки. BN44-00703A, 7014X (analog MAP3511). Общие рекомендации

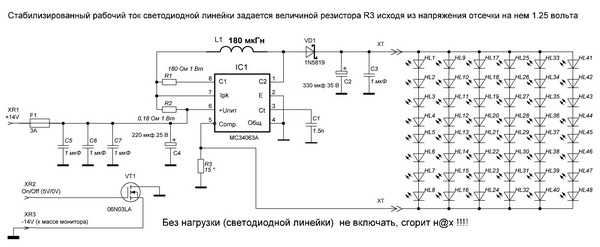

Чтобы уменьшить ток подсветки в телевизорах в понижающим LED-драйвером на основе ШИМ-регулятора 7014X можно пропорционально увеличить сопротивление низкоомного измерительного резистора R9101 (датчика тока) в истоке силового ключа преобразователя.
Подробнее о способах управления током в драйверах с прямоходовым преобразователем рассмотрено тут.
Документ PDF 7014X (analog MAP3511) прилагается.
Дополнительно по ремонту MainBoard
Внешний вид MainBoard BN41-02098B показан на рисунке ниже:
BN41-02098B может применяться в телевизорах:
SAMSUNG UE32h5270AU UE32h5270 (Panel HH032AGH-R1), SAMSUNG LT24D310ES (Panel V236BJ1-LE2), SAMSUNG UE40H5000AK (Panel CY-GH040BGLV1V), SAMSUNG UE48H5270AU UE48H5270 (Panel CY-GH048BGLV1V), SAMSUNG UE32h5290AU UE32h5290 (Panel HH032AGH-R2), SAMSUNG UE40H5290AU UE40H5290 (Panel CY-GH040BGLV1V), SAMSUNG UE40J5000AU UE40J5000 (Panel CY-JJ040BGNV2V), SAMSUNG UE40H5020 UE40H5020AK (Panel CY-GH040BGSV1V), SAMSUNG UE40J5100AU (Panel CY-GH040BGSR1V), SAMSUNG T31D310EW (Panel CY-HH032AGSV1H), SAMSUNG UE48J5000AU (Panel CY-JJ048BGEV5V), SAMSUNG UE32H5020AK (Panel CY-GH032BGLV4V), SAMSUNG UE40J5120AU (Panel CY-GH040BGSV1V), SAMSUNG LT32E310EX T32E310EX (Panel CY-GJ032BGEV1V), SAMSUNG UE40H5270 UE40H5270AU (Panel CY-GH048BGLV1V), SAMSUNG UE32J5100AK UE32J5100 (Panel CY-GH032BGSV1V), SAMSUNG UE32H5000AK UE32H5000 (Panel CY-GH032BGLV1V), SAMSUNG UE48H5000 UE48H5000AK (Panel CY-GH048CSLV1V), SAMSUNG UE32J5120AK UE32J5120 (Panel CY-GH032BGSV1V).
Внешний вид блока питания
Основные особенности устройства SAMSUNG UE48H5270AU:
Установлена матрица (LED-панель) CY-GH048BGLV1V.
В управлении матрицей используется Тайминг-Контроллер (T-CON) BN41-02111A.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером 7014X. В качестве силовых элементов LED-драйвера применяются ключи типа AOD5N40.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE48H5270AU осуществляет модуль питания BN44-00703A, либо его аналоги c использованием микросхем SEM3051 (PFC), FA6A01N (PWM resonant) и силовых ключей типа 13N60M2 (PFC), 50R380P.
MainBoard — основная плата (материнская плата) представляет собой модуль BN41-02098B, с применением микросхем Nand Flash: ESMT F59L1G81A – 25TI, SPI Flash; 25Q40CLSIP, RAM: K4B2G1646Q – BCKO, AUDIO: NTP7414, S24C256, AOZ3015PI и других.
Тюнер BN40-00294A обеспечивает приём телевизионных программ и настройку на каналы.
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте [email protected], присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
Ближайшие в таблице модели:
SAMSUNG UE48H6200 UE48H6200AK
Chassis(Version) U8DC
Panel: CY-GH048CSLV1V
T-CON: BN41-02110
LED driver (backlight): integrated into PSU; 76V 990mA
PWM LED driver: 7014X
Power Supply (PSU): BN44-00709A
PWM Power: FA6A01N, S3051 (PFC)
MainBoard: BN41-02156A — BN94-07307Y
Тuner: BN40-00288B
IC Main: CPU: SEMS-31, SPI-FLASH: 25Q40, EEPROM: 24C512
SAMSUNG UE48H5203AK UE48H5203
Panel: CY-HH048BGLV1V
T-CON: BN41-02111A BN97-07971C
LED driver (backlight): integrated into PSU
Power Supply (PSU): BN44-00757A L48G0B_ESM PSLF970G06A
MainBoard: BN41-02253B BN94-08404N
Тuner: BN40-00287A DNTQ403IL286A
IC Main: EEPROM: 24C256, DRAM: K4B2G1646Q; DRAM: K4B2G1646Q, SPI Flash: 25Q40
