5630 и 5730 различия: Сравнение SMD 5630 и SMD 5730

в чем сходства и отличия

LED-ленты с диодами SMD 5630 и 5730 – распространенные модификации в категории мощных лент. По уровню спроса уступают только SMD 3528 и SMD 5050. Ввиду высокой яркости их широко применяют для достаточно крупных осветительных конструкций. Оба вида лент выпускаются в модификациях 12 и 24 В с разной цветовой температурой: холодным белым, простым белым, дневным, теплым и супертеплым свечением.

Отличия между SMD 5630 и 5730

Аббревиатурой SMD маркируются все компоненты, монтируемые поверхностным способом. В случае с LED-лентами обозначение SMD применяется для светодиодов, смонтированных на подложку осветительного прибора.

SMD 5630 – это разновидность диодов с корпусом размерами 5,6х3,0 мм. Т. е. четыре цифры в обозначении – это размеры, указанные в миллиметрах (без запятой между знаками). У SMD 5730 и SMD 5630 одна и та же ширина – 3,0 мм. Главным отличием SMD 5730 выступают размеры, в частности, длина – 5,7 мм.

Но нужно учитывать, что в длину 5,6 и 5,7 мм входят выводы. В реальности для данных модификаций этот размер составляет 5,3 и 4,8 мм. При меньшей фактической длине SMD 5730 имеет те же мощность (0,5 Вт) и температуру нагрева (80 °C). Основные различия светодиодов отражены в таблице.

Мощность SMD 5630 равна 0,5 Вт. Светодиоды рассчитаны на импульсный ток до 0,4 А. Стоит отметить, что у SMD 5630 меньше вариаций, чем у SMD 5730, которая имеет модификации с разными параметрами: SMD 5730-05 (0,5 Вт, 45 лм), SMD 5730-1 (1,1 Вт, 110 лм), SMD 5730-01 с повышенной светоотдачей 158 лм/Вт.

Мощность ленты обычно указывается в маркировке. Это может быть общая мощность всего изделия или удельная на единицу длины. Если маркировка отсутствует, можно подсчитать количество светодиодов на 1 м. Также существуют способы рассчитать мощность светодиодной ленты без паспорта. Для них как раз необходимо знать тип диодов, поскольку от этого зависят все остальные их параметры.

Важные особенности монтажа

SMD 5730 и SMD 5630 как очень мощные ленты не могут монтироваться напрямую на поверхность. Для такой подсветки требуется алюминиевый профиль. Он отводит тепло от светодиодов, выделяющих тепло. Поэтому сначала на месте подсветки осуществляют монтаж алюминиевого профиля, а затем в него монтируют LED-ленту.

Часто вместо обычного профиля используется алюминиевый радиатор. Его используют при удельной мощности ленты более 10 Вт/м. Это очень важный нюанс, поскольку перегрев приведет к быстрому снижению яркости светодиодов. Теплоотвод, функцию которого выполняет LED-лента, увеличивает изделию длительный срок службы.

Если возможности установить алюминиевый профиль нет (нет места, не вписывается в дизайн), то можно выйти из положения двумя способами:

• Добавить в схему подключения светодиодной ленты диммер, позволяющий управлять уровнем яркости. Ее снижение помогает уменьшить объемы выделяемого тепла.




• Искусственно уменьшить величину напряжения на блоке питания. Для этого на нем предусмотрен специальный регулятор ADJ. Как результат, тепловыделение тоже уменьшится, и алюминиевый профиль может не потребоваться.

LED-ленты со светодиодами SMD 5630 и 5730 становятся все более распространенными, поскольку при компактных размерах имеют высокую мощность. Еще их отличают широкий диапазон доступных рабочих напряжений, хорошая светоотдача и экономное энергопотребление. Если учитывать специфику подобных лент, которые требуют монтажа на алюминиевый профиль, то можно эксплуатировать их без уменьшения срока службы и других проблем, возникающих вследствие перегрева.

Сравнение обзор светодиодов SMD 5730, SMD 5630, SMD 5050

В последнее время часто приходится слышать вопросы от читателей — какие светодиоды SMD лучше? Чем SMD 5050 предпочтительнее СМД5630, 5730 и наоборот? Сегодня попробуем разобраться в этих вопросах. Раз и навсегда решить вопрос — какому диоду отдать предпочтение.

[contents]

Достаточно большое количество времени в мире твердотельного освещения используют SMD диоды. Раньше это было диковинкой и поэтому большинство светотехнических изделий на этих чипах стоили баснословно дорого. Сейчас же все изменилось. Появились новые технологии производства диодов, чипы стали более дешевые и яркие. Однако, даже такое быстрое развитие технологий производства диодов «не убило» старые-добрые SMD диоды. По большей степени это связано с тем, что при относительно малых размерах они дают не плохое свечение. Плюс к этому стоит отметить малый нагрев, а это позволяет использовать источники света наиболее долго, не переживая за быструю деградацию.

Характеристики и основные отличия светодиодов SMD 5630, SMD 5730 и SMD 5050

Я прочитал огромное количество литературы по данным светодиодам. Как они себя ведут, сколько света можно получить и т.д. и т.п. Сконструировали не один десяток модификаций прожекторов на данных чипах и осталось двоякое впечатление от них…

Не скажу, что диоды плохие. Но процесс монтажа сводит на «нет» все достоинства чипов. Как я уже говорил ранее — я сконструировал много LED источников света и на SMD, и на COB, и на 5мм диодах… Каждый тип диодов имеет свои плюсы и минусы.Не надо быть «семи пядей во лбу», чтобы сравнивать абсолютно разные типы между собой — это занятие наблагодарное. Поэтому этим заниматься и не буду. Приведу ( на основе своих испытаний ) ряд данных, в результате чего можно будет легко и быстро сделать для себя выводы.

Что сподвигло на такой эксперимент-сравнение SMD 5730, SMD 5630 и SMD 5050 разных производителей

Мне часто приходится слышать от многих читателей о том, что китайские товары — плохие и у них нет «адекватных» продавцов, в частности на Aliexpress. Много негатива пытаются вылить люди, которые по большей степени в этом не понимают и пытаются людям довести неправильную информацию, основанную на личных предпочтениях и не сделав ни одного опыта. При этом такие люди имеют право самостоятельно назвать себя экспертом в области светодиодного освещения и выдавать разнообразные «перлы», что диву даешься… На это и интернет, каждый имеет право на свой голос. Жаль, что к «ТАКОМУ голосу» прислушиваются люди, абсолютно не разбирающиеся в вопросах и верующие на слово тому, кто много букв написал на эту тему. Ну да оставим это на совести и тех и других. Пусть одни дураки пишут, а вторые верят в это… Нас это мало волнует.

Но все же вернусь к основной теме — сравнение характеристик SMD 5730, SMD 5630 и SMD 5050. В свое время мне приходилось много ездить по Китаю и общаться с большим количеством поставщиков диодных кристаллов. почему ездил лично? Да все просто! Не хочется верить тому, что вижу на сайте. Хочется увидеть процесс производства воочию.

После моих поездок были «присланы-привезены» огромнейшие количества всевозможных диодов: от SMD и кончая филаментами. Достал из закромов сами диоды и некоторые записи по ним, сделал некоторую подборку цифр, где можно будет ясно увидеть, что утверждение про китайские диоды — как минимум не правда…

Сравнение SMD 5630, SMD 5730 и SMD 5050 от разных производителей

Сравнения проводил на основе официальных samsung чипов и трех компаний из поднебесной. Цветовая температура всех образцов — 3000К. Одна компания более-менее известная, другая — «средней руки», третья не известная (гаражная). Начнем с SMD 5630. И посмотрим на Datasheet SMD 5630 от этих компаний.

По первым данным видим, что неизвестная китайская GZCL просто «сверхяркие» люмены нам гарантирует. Верится с трудом, но обязательно сделаем замеры. В остальном мы не видим ничего сверхестественного. Где-то характеристики больше, где-то меньше. Естественно, за эталон возьмем Samsung smd 5630. Замер будем производить при 65 мА, нас в первую очередь волнует только эта характеристика.

Что и следовало предполагать. Samsung стала лидером, вторые чипы от Sanan, третье место от компании средней руки Songxin, ну и последние — GZCL. Если по первым все понятно без слов, то по последнему образцу заинтересовали такие данные. Первое, что замерил — размер кристалла. В процентном соотношении он на 18 процентов меньше Samsung. Отсюда и такой световой поток. По ценнику — самые дорогие «корейские» чипы, самые дешевые — GZCL. Для чего нужны последние? Думаю для устройства подсветки — самое то! И не дорого и света будет более чем достаточно. Sanan и songxin по световому потоку отличаются от эталонных не на много. А вот по цене Songxin — практически на 1/3 дешевле. Sanan дешевле Samsung на 15 процентов. По размеру кристалла и корпуса каких-либо особых отклонений не выявлено.

Теперь проведем сравнение LED SMD 5730 этих же компаний. Сначала сведем в таблицу datasheet от этих контор. Ничего нового мы тут не увидели) Последняя компания, скорее всего, завысила свои данные.

Измерим световой поток. Опять же, ничего нового не увидели… Последние представители завысили свои характеристики. Но в любом случае при 150 мА данный диод дает порядка 48-50 люмен. Что нельзя назвать плохим результатом.

Ну и для полной картины сравним SMD 5050 от этих же компаний.

На официальных datasheet мы получаем практически равноценные данные. Проведем замеры и получаем следующую картину… Практически все характеристики находятся в одном диапазоне. Но тут же возникает вопрос о цене. Samsung дороже всех других на порядок. А стоит ли платить больше, если получаем один и тот же результат.

Вывод о сравнении SMD 5630, SMD 5730 и SMD 5050

Сравнение освещения SMD диодами

В результате проведенных испытаний мы можем сделать вывод — лучшие Samsung. Причем тут у меня также двоякое впечатление. Разница от других экземпляров по одинаковым диодам не такая большая. Есть разница по тепловому нагреву. Самый плохой теплоотвод у последней компании GZCL. Все-таки ребята сэкономили на подложке. Но тут мы можем сыграть на меньшем питании по току. Света будет меньше, но продолжительность жизни увеличится. По остальным образцам — практически все данные идентичны друг-другу. Разница только в цене…

Для чего все это было сделано? Главной целью было показать, что утверждение — «На китайских площадках продают только барахло» — не имеет под собой объективных оснований. Китайские площадки, также как и российский рынок, имеет как адекватных производителей и продавцов, так и плохих. Те, кто не могут правильно отбраковать и идентифицировать хорошие ( удовлетворительные ) китайские диоды от плохих — танцор, которому вечно что-то мешает.

Есть на китайском рынке хороший товар. И его не мало. Надо уметь правильно выбирать и не гнаться за дешевизной. Все представленные в обзоре продавцы — имеют не плохие рейтинги и продажи своей продукции. Особенно Sanan.

Светодиодные лампы на SMD 5630 и SMD 5050

Рассматривая вопрос о сравнении SMD 5630 и 5050 мы можем только утверждать, что светодиоды от представленных выше компаний не плохие. Но не дадим гарантию того, что товары, выпущенные на этих чипах будут такими же. Никто не даст гарантию того, что светодиоды не окажутся подделкой, как это можно видеть в нашумевшей истории с диодами Cree.

Здесь только остается уповать на Ваши знания, эксперименты и общение с теми, кто уже не раз приобретал и тестировал продукцию китайских магазинов. Только так Вы можете себя обезопасить.

А вообще, в офисе у меня висят светильники-армстронг на SMD 5730. Хорошие диоды, хорошие лампы. И все это дело работает уже почти 3 года и никаких проблем я с этими устройствами не наблюдаю. Да и давно я отказался от диодов, которые морально устарели, пускай и имеющие не плохие характеристики. SMD 5050 уже давно для меня «умерли» как полноценный источник света. Поэтому и отдаю предпочтение другим чипам.

SMD 2835,5630,5730-Самая яркая светодиодная лента RGB

Хорошее светодиодное освещение является ключом к тому, чтобы выделить пространство, поднять настроение и создать ощущение уюта и комфорта. Уровень яркости играет здесь решающую роль, поскольку он отвечает за то, чтобы пространство выглядело светлым и привлекательным для людей. Даже, если вы намерены изменить атмосферу и настроение, просто отрегулируйте яркость и посмотрите, как все изменится.

Вы бы уже видели много модификаций и улучшений в технологии освещения; было время, когда были только традиционные лампочки с определенным уровнем яркости и цвета. Но сегодня есть светодиодные ленты, которые позволяют вам настроить их в соответствии с вашими требованиями. Помимо обеспечения широкого разнообразия, эти источники света довольно эффективны и на самом деле лучше, чем доступные альтернативы.

Однако, если вы склонны немного запутаться, не утруждайте себя принятием неверного решения в спешке. Суть в том, чтобы сравнить три варианта освещения, особенно на основе их уровня яркости, а затем принять решение.

LED vs CFL vs Incandescent	LED	CFL	Incandescent
Watts	7W	14W	60W
Average cost/bulb	$4 max	$2	$1
Average useful life	25000hours	8000 hours	12000 hours
No. of bulbs required for 25,000 hours	1	3	21

Вполне нагляден и очевиден тот факт, что светодиодным лентам нужна минимальная мощность, чтобы обеспечить такую ​​же яркость, как у ламп накаливания и КЛЛ. Помимо этого, вот что вам нужно знать о самых ярких светодиодных лентах, чтобы воспользоваться преимуществами:

Что означает самая яркая светодиодная лента?

С технической точки зрения серия SMD 5730 является самой яркой из всех. Но знаете ли вы, что они означают? Практически все светодиодные ленты имеют определенные кодовые названия, такие как 5730, 5050, 3014 и т. д. Эти числовые термины в основном являются физическими размерами светодиодных лент; например, 5050 относится к 5 мм x 5 мм.

Итак, причина, по которой 5730 являются самыми яркими из всех, заключается в том, что эти ленты имеют мощные светодиоды, которые освещают лучше, чем другие серии. Тем не менее, вы не всегда можете сравнивать серии друг с другом, потому что каждая из них обладает уникальностью и значимостью в том или ином отношении. Добиться необходимого уровня яркости можно, добавляя или убирая светодиоды из полос.

Зачем вам нужна самая яркая светодиодная лента?

Если бы вам довелось побывать на стадионе, вы бы увидели, что площадка со всех сторон окружена мощными прожекторами. Они несут ответственность за освещение всего стадиона столько, сколько в них есть необходимость.

Точно так же, как на стадионе требуются сверхмощные светодиодные ленты, вам придется выяснить свои требования. Очевидно, что вы не хотели бы устанавливать в своем доме самое яркое акцентное освещение. Вместо этого они могут стать идеальным дополнением к общественным местам или офисам.

Для ванных комнат, лифтов и лестниц идеально подходят светодиодные светильники среднего уровня, а самые яркие можно использовать для фото- и киносъемочного оборудования, освещения мероприятий, торговых площадей, складов и гаражей.

Как Измерить t Яркость ?

Прежде чем мы рассмотрим самые яркие светодиоды, давайте узнаем некоторые основные термины, касающиеся яркости. Люмены, люксы, кандела и ватты? Какой лучше всего измерять яркость светильника освещения.

L umen

Люмен может быть общими основными терминами, Люмен (лм) используется для измерения количества видимого света, излучаемого светильником, его также называют световым потоком. Общая интенсивность видимого света представлена ​​общим количеством излучаемых люменов. Другими словами, когда вы ищете «мощность яркости» осветительного прибора, укажите общее количество люменов.

L ux

люкс (лк) — это еще один распространенный базовый термин, который используется для измерения количества видимого света (светового потока), достигаемого на площади поверхности, его также называют освещенностью. Освещенность является важным фактором для инженера при использовании светильников для установки. эта единица – люмен на квадратный метр, поскольку 1 люкс равен 1 люмену на квадратный метр, или 1 лк = 1 лм/м2. В приложении люкс можно измерить с помощью люксметра, который обеспечит точную запись освещенности.

С andela

Кандела (кд) используется для измерения яркости света или силы света в определенном направлении. Название «кандела» происходит от слова «свеча», которое создает примерно 1 канделу яркости в определенном направлении. Он широко используется в сфокусированном свете, таком как прожекторы, и поэтому часто не указывается в светильниках.

Вт atts

Большинство людей до сих пор используют ватты для измерения яркости света, и они могут дать явную разницу в яркости света мощностью 10, 20 или 30 ватт. Его лучше использовать для ламп накаливания и разницы в эффективности между светодиодами аналогичной серии. Сегодня с более энергоэффективным освещением значение ватт для измерения яркости уменьшилось. Ватт — это единица мощности или скорость потребления энергии в определенное время, например, киловатты в час (кВтч). Это означает, что если вы включите свет мощностью 1000 Вт на 1 час, это будет 1000 ватт-час (кВтч). .

L светильник e fficacy

Помимо самого светильника, при измерении количества излучаемого света необходимо учитывать и другие факторы. Большинство светильников поставляются с рассеивателями, отражателями и т. д. Эти устройства будут влиять на яркость и распределение света от светильника. Использование коэффициентов эффективности светильника для более точного измерения люменов, излучаемых светильником в целом.

L люмен на ватт

люмен на ватт – это отношение количества люменов, излучаемых светом, на каждый ватт потребляемой мощности. Например, свет, излучающий 2000 люмен и потребляющий 400 Вт, мы будем называть 5 лм/Вт. Большинство производителей осветительных приборов предлагают люмены на ватт для своих светильников и света в качестве эталона общей эффективности.

SMD 2835 против SMD5730, какая разница?

SMD2835

Размер SMD 2835 составляет 2,8 мм в длину, 3,5 мм в ширину и 0,8 мм в толщину. Светодиод SMD2835 использует уникальную структуру рассеивания тепла светодиода, а чип размещается на штифте, который помогает узлу чипа рассеивать тепло и создавать температура узла не накапливается, обеспечивая более высокий срок службы и низкое затухание света. Кроме того, тепловое сопротивление светодиода SMD 2835 ниже, чем у светодиодов аналогичного типа, и лучше, чем у светодиодов аналогичного типа при испытаниях при комнатной температуре.

Номинальное напряжение обычных светодиодов SMD белого света составляет 3,0–3,6 В, а номинальное напряжение светодиодов белого света SMD2835 может составлять 6 В/9В/12 В/18 В и т. д. другое высокое напряжение в дополнение к напряжению 3 В.

Благодаря тому, что в светодиодах SMD2835 используется специальный метод отвода тепла, мощность может достигать 1,0 Вт. Ток светодиодов SMD2835 может составлять 150 мА, а яркость достигает 40-70 лм. С точки зрения общей стоимости светодиоды SMD2835 имеют конкурентные преимущества, которые широко используются в светодиодных люминесцентных лампах, потолочных светильниках, панельных светильниках, потолочных светильниках и других осветительных приборах.

поверхностный слой 5730

Размер SMD5730 составляет 5,7 мм в длину, 3,0 мм в ширину и 0,9 мм в толщину. Большая часть SMD5730 имеет мощность 0,5 Вт, ток 150 мА и напряжение 3,0-3,4 В.

SMD5730 имеет высокую яркость, которая может достигать 55lM или выше, высокий индекс цветопередачи, равномерный цвет, низкое затухание, низкое энергопотребление, длительный срок службы и мощную антистатическую способность, отсутствие ультрафиолетового и инфракрасного излучения и т. д. преимущества. Все светодиоды упакованы в силикагель.

 Он может широко использоваться для внутреннего и наружного освещения, например, для светодиодных люминесцентных ламп, светодиодных прожекторов, светодиодных панельных светильников, светодиодных потолочных светильников, светодиодных ламп и т. д.

В чем разница между SMD5730 и SMD5630?

SMD 5630 производства Samsung в Южной Корее, представляет собой светодиод средней мощности, типичная мощность 0,5 Вт, размер 5,6 мм в длину, 3,0 мм в ширину и 0,9 мм в толщину. SMD 5730 произведен в Китае, имеет длину 5,7 мм, ширину 3,0 мм и толщину 0,9 мм. Эти два светодиода очень похожи и имеют почти одинаковую светоотдачу, но все же немного отличаются.

С точки зрения рынка, SMD5630 широко используется на зарубежном рынке светодиодов. SMD5730 больше используется в Китае. На самом деле, SMD5730 также основан на кронштейне 5630, поэтому внешний вид такой же.

SMD5630 имеет четыре ножки для пайки, а длина между двумя ножками составляет 56 мм, в то время как SMD5730 имеет две ножки для пайки, а длина между двумя ножками составляет 57 мм.

Четыре ножки для пайки SMD5630 относительно короткие и тонкие, что приводит к относительно высокому уровню брака в процессе пайки на машине SMT. Хотя контакты SMD573 удлиняются на 0,5 мм с обеих сторон, это может снизить количество дефектов.

Светодиоды различаются в зависимости от производителя. Тем не менее, большинство светодиодов SMD5630 (5730) на рынке имеют световой поток 45 лм и более, а некоторые высококачественные светодиоды могут достигать 60 лм и более. Нажмите здесь, чтобы узнать больше о светодиодных лентах SMD2835, SMD3528 и SMD5050.

Подведение итогов

Таким образом, все зависит от вас, каковы требования и насколько яркой должна быть ваша зона. Однако, в случае путаницы, вы также можете воспользоваться помощью эксперта.

Разница между SMD2835, SMD3528, SMD5050, SMD5630, SMD5730

Ход консультации:

Я ищу

Покупка продуктов светодиодного освещенияНастройка продуктов светодиодного освещенияНастройка светодиодного алюминиевого канального освещения Проектное решениеLED Lighting Техническая поддержкаЗакупка производственного оборудования для светодиодной продукцииТехническая поддержка производства светодиодной продукцииДеловое сотрудничествоНачать сейчас
Наш специалист свяжется с вами в течение 1 рабочего дня!

Разница между SMD2835, SMD3528, SMD5050, SMD5630, SMD5730(SMD5630)

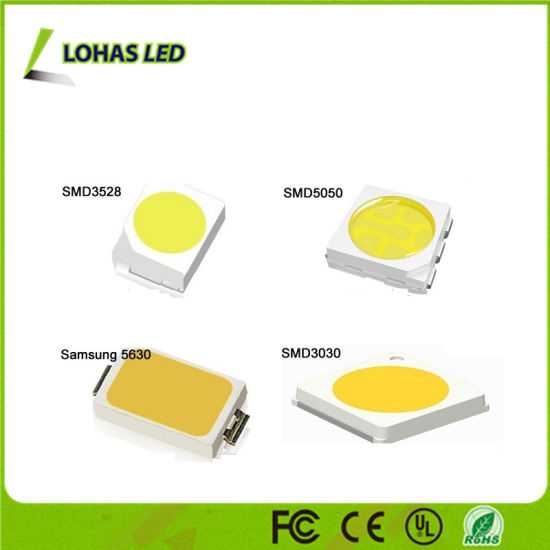

Во-первых, позвольте мне кратко взглянуть на различные светодиодные компоненты SMD.
