5050 led: Светодиодный модуль SMD 5050 LED

Светодиодный модуль SMD 5050 LED

Светодиодный модуль SMD 5050 LED

SMD 5050
SMD 2835/3528
SMD 2835 LUX с линзой

Все модули

Светодиодный модуль SMD 5050 3LED LUX (W|R)

В основе конструкции лежит в пластиковый корпус, содержащий в себе печатную плату с распаянными на ней четырьмя SMD светодиодами 5050. Вся конструкция герметично залита прозрачным лаком. Модуль предназначен для внутренней подсветки рекламных коробов, объемных букв. Так же данные модули применяют в интерьерной подсветке.

Основные характеристики
Размеры35х35х5 мм
Источник света4 светодиода
Тип светодиодовSMD 5050
Цвет свечениябелый / 6000 — 6500K
Световой поток66 люмин
Напряжение питания12 вольт
Мощность одного модуля0. 72 ватт
Степень защиты от пыли и влагиIP65

Светодиодный модуль SMD 5050 4LED LUX

В основе конструкции лежит в пластиковый корпус, содержащий в себе печатную плату с распаянными на ней четырьмя SMD светодиодами 5050. Вся конструкция герметично залита прозрачным лаком. Модуль предназначен для внутренней подсветки рекламных коробов, объемных букв. Так же данные модули применяют в интерьерной подсветке.

Основные характеристики
Размеры35х35х5 мм
Источник света4 светодиода
Тип светодиодовSMD 5050
Цвет свечениябелый / 6000 — 6500K
Световой поток88 люмин
Напряжение питания12 вольт
Мощность одного модуля1 ватт
Степень защиты от пыли и влагиIP65

Светодиодный модуль SMD 5050 4LED RGB

В основе конструкции лежит в пластиковый корпус, содержащий в себе печатную плату с распаянными на ней четырьмя SMD светодиодами 5050. Вся конструкция герметично залита прозрачным лаком. Модуль предназначен для внутренней подсветки рекламных коробов, объемных букв. Так же данные модули применяют в интерьерной подсветке.

Основные характеристики
Размеры35х35х5 мм
Источник света4 светодиода
Тип светодиодовSMD 5050
Цвет свеченияRGB / 6000 — 6500K
Световой поток88 люмин
Напряжение питания12 вольт
Мощность одного модуля1 ватт
Степень защиты от пыли и влагиIP65

Светодиодный модуль SMD 5050 3LED RGB

В основе конструкции лежит в пластиковый корпус, содержащий в себе печатную плату с распаянными на ней четырьмя SMD светодиодами 5050. Вся конструкция герметично залита прозрачным лаком. Модуль предназначен для внутренней подсветки рекламных коробов, объемных букв. Так же данные модули применяют в интерьерной подсветке.

Основные характеристики
Размеры35х35х5 мм
Источник света4 светодиода
Тип светодиодовSMD 5050
Цвет свеченияRGB / 6000 — 6500K
Световой поток66 люмин
Напряжение питания12 вольт
Мощность одного модуля0.72 ватт
Степень защиты от пыли и влагиIP65

Светодиодный модуль SMD 5054 4LED (W|R|G|B)

В основе конструкции лежит в пластиковый корпус, содержащий в себе печатную плату с распаянными на ней четырьмя SMD светодиодами 5050. Вся конструкция герметично залита прозрачным лаком. Модуль предназначен для внутренней подсветки рекламных коробов, объемных букв. Так же данные модули применяют в интерьерной подсветке.

Основные характеристики
Размеры35х35х5 мм
Источник света4 светодиода
Тип светодиодовSMD 5050
Цвет свечениябелый | R|G|B / 6000 — 6500K
Световой поток88 люмин
Напряжение питания12 вольт
Мощность одного модуля1 ватт
Степень защиты от пыли и влагиIP65

Светодиодный модуль SMD 5054 3LED (W|R|G|B)

В основе конструкции лежит в пластиковый корпус, содержащий в себе печатную плату с распаянными на ней четырьмя SMD светодиодами 5050. Вся конструкция герметично залита прозрачным лаком. Модуль предназначен для внутренней подсветки рекламных коробов, объемных букв. Так же данные модули применяют в интерьерной подсветке.

Основные характеристики
Размеры35х35х5 мм
Источник света3 светодиода
Тип светодиодовSMD 5054
Цвет свечениябелый |R|G|B / 6000 — 6500K
Световой поток66 люмин
Напряжение питания12 вольт
Мощность одного модуля0.72 ватт
Степень защиты от пыли и влагиIP65

Почему выбирают нас

Вы работаете для людей, мы работаем для Вас!

Доставим сегодня

Возможность получения заказа в день обращения

Вся Россия

Доставляем товары во все регионы России

Экономь с нами

У нас самые низкие цены

Форма заказа

быстрый заказ

loading. ..

Наш менеджер свяжится с вам, уточнит все детали и подберет сопутствующие товары.

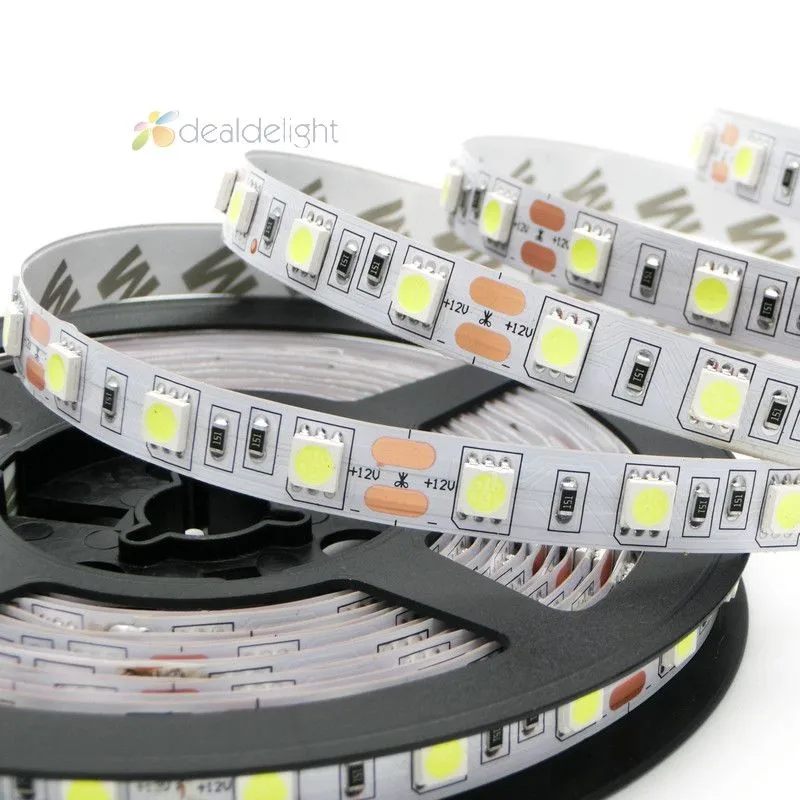

Светодиодная лента SMD 5050 300 led 12V IP65

Цена указана за 1 метр.

Описание товара

Светодиодная лента на чипах SMD5050, 60 светодиодов на метр, мощностью 14,4 Вт/м, напряжением питания 12 вольт.

Диодная лента обладает хорошей яркостью свечения и наиболее универсальна для оформления подсветки интерьера. Может быть использована альтернативой основному освещению в помещении. Подходит для подсветки мебели, пространсва под шкафами на кухне, автомобильной подсвекти.

Доступны варианты цветов, красный, синий, зеленый, холодный белый, теплый белый.

Данная светодиодная лента имеет степень защиты IP65 и представлена с силиконовым покрытием, поэтому применять её можнов помещения с повышенной влажностью.



Спецификация продукта

  • Тип светодиодной ленты: Гибкая лента (Однорядная)

  • Тип светодиодов: SMD5050

  • Цвет свечения: Одноцветная

  • Рабочая температура:  от (-20°C) до (60°C)

  • Светодиодный чип: Epistar

  • Длина ленты в мотке: 5 м

  • Колличество светодиодов: 60 led/м (300led/5м)

  • Продолжительность работы: 50,000 часов

  • Размеры: Д 500см x Ш 1. 0см x В 0.38см

  • Степень защиты: Влагозащищённая IP65

  • Световой поток: 720 Люмен/м

  • Световой поток диода (лм): 12 Лм/пиксель

  • Входное напряжение (В): 12В (DC)

  • Ток потребления: 6А/5м

  • Мощность: 14.4Вт/м, 72Вт/5м​

org/PropertyValue»>

org/PropertyValue»>

Светодиодная лента
Количество светодиодов в метре, шт60
Входное напряжение, В12
Световой поток, Лм/м660
Энергопотребление, Вт/м14,4
Класс защиты, IP65
Угол свечения, °120°
Кратность резки5см
Размеры ДxШxВ, мм5000x10x2.8

Простота в подключении
Светодиодная лента может быть подключена в три простых шага:

I. Разрежьте вдоль светодиодную ленту  там, где пунктирная линия разделяет два набора положительных и отрицательных точек подключения.

II. Отклейте часть защитной полосы с клейкой подложкой на одном конце. Откройте откидной беспаечный зажим, вставьте светодиодную ленту в разъем соблюдая полярность. Закройте откидную крышечку беспаечного зажима.

III. Обезжирьте предварительно то место куда будет клеится светодиодная лента. Удалите остатки защитной полосы с клеевой подложки и приклейте светодиодную ленту к нужной поверхности.

Советы по безопасности

Не смотрите прямо на светодиодную ленту когда она включена.
Всегда отключайте электропитание перед нарезкой / подключением светодиодной ленты.
Не подвергайте светодиодную ленту прямому или косвенному соприкосновению со влагой.Не перегибайте и не сгибайте светодиодную ленту, попытка согнуть светодиодную ленту по ширине или длине-накрест с радиусом менее 15 мм, приведет к повреждению дорожек.

Источник питания

Не подключайте светодиодную ленту непосредственно к сети переменного тока 220В.
Перед монтажом подключите светодиодную ленту к источнику питания и проверьте, все ли работает.

Планирование и установка

Гибкие светодиодные ленты очень универсальны и могут обеспечить превосходное решение по освещению в различных интерьеров. Для максимального освещения и использования всех преимуществ светодиодных лент, необходимо пройти несколько шагов от планирования и проектирования до первого этапа установки. Небольшие рекомендации на первом этапе в процессе установки.

Некоторые общие вопросы задаваемые в процессе установки:

Где будет расположен ваш блок питания?
Как вы будете переключать светодиодное освещение, включать и выключается его?
Какая лучшая схема подключения наиболее оптимальна для вашей установки?
Как вы будете прокладывать проводку к вашему светодиодному освещению?

Подключение, блока питания и опции включения питания

Информация и иллюстрации ниже предлагаются рекомендации по выбору общий дизайн для вашего интерьера

  1. Вкл / выкл светодиодной лентой происходит настенным выключателем

II. Вкл / выкл / регулировка яркости свечения светодиодной ленты происходит с помощью светодиодного диммера



III. Вкл / выкл / регулировка яркости свечения светодиодной ленты происходит с помощью беспроводного светодиодного диммера

IV. Вкл / выкл / регулировка яркости свечения светодиодной ленты происходит с помощью беспроводного светодиодного диммера и приемника сигнала

V. Светодиодная лента питается непосредственно от аккумуляторной батареи 12 В, с использованием защитного предохранителя и переключателя

Проводка электропитания

Важным фактором, который необходимо учитывать при проектировании системы освещения является:
Длина и размер провода, необходимые для подключения светодиодных ленты к источнику питания.

Падение напряжения

Падение напряжения является нормальным, оно происходит в потоках электроэнергии по проводной связи в системах низкого напряжения.

Рекомендуемая максимальная длины провода от источника питания до светодиодной ленты

22 AWG провод
Диаметр кабеля, мм =0. 644
Сечение кабеля, мм2=0.326
Сопротивление кабеля Ом/м =0.0530

18 AWG провод
Диаметр кабеля, мм =1.02
Сечение кабеля, мм2 =0.823
Сопротивление кабеля Ом/м = 0.0210

Длина ленты (длина в метр.)Длина провода (максимальная длина в метр.)Длина ленты (длина в метр.)Длина провода (максимальная длина в метр.)
3.63 3.66
7.32.47.34.8
10.91.810.93.6
14.61.214.62.4

Варианты подключения светодиодной ленты к источнику питания

I. Световые ленты подключены последовательно друг за другом. Ленты которые подключены дальше от источника питания, наиболее подвержены падению напряжения.

II. Световые ленты подключены параллельно друг друга и питаются от центрального провода источника питания. Этот тип подключения имеет наиболее  равномерную яркость свечения между светодиодными лентами.

III. Световые ленты подключены в замкнутую петлю, последовательно к источнику питания, конец второй ленты подключен к началу первой, такое подключение имеет равномерную яркость свечения.

IV. Все светодиодные ленты подключены к источнику питания. Общая потребляемая мощность должна определяться таким образом, чтобы не перегружать источник питания.

Подбор источника питания

Суммарная мощность блока питания, используемого в проекте зависит от требований потребляемой мощности каждой светодиодной ленты и общее падение напряжения в соединительных проводах. Светодиодная лента может быть подключена одной полосой или рядом полос, соединенных впритык или между собой.
Вычислить мощность для каждой ленты можно путем умножения мощности (ватт) на длину (метр) светодиодной ленты.

Места разреза светодиодной ленты

Светодиодная ленты может быть разрезана на отрезки длиной по 5 см, каждая из которых содержит 3 светодиода. Места разреза отмечены линиями, они расположены между точками пайки, как показано на рисунке ниже.

Использование беспаечных прижимных зажимов  / Пайка

Есть несколько вариантов для подключения светодиодной ленты. Процедура слева показывает, как соединить светодиодные ленты между собой с помощью беспаечных прижимных зажимов.
Хотя  как правило зажимами легче выполнить процедуру подключения чем паять контакты, но в некоторых случаях, паять контакты может быть просто необходимо. Для таких процедур, как пайка и склейка, у вас должен быть необходимый навык базового монтажа.

RGBTW 5-в-1 5050 Светодиодная лента 60 шт/м Ширина 12 мм Катушка 5 м

Номер продукта
RGBTW-5in1-5050-60-катушка

Характеристики продукта

Продается 5-метровой катушкой, опорой и набором образцов.

Светодиодная лента 5-в-1 с RGB + Tunable White дает вам возможность создавать более смелые цвета, чем когда-либо прежде, что делает ее идеальной для использования в живописных, сценических и торговых помещениях. 5-в-1 именно это; пять светодиодов удобно упакованы всего в один узел, что позволяет получить более насыщенные тона и более холодные оттенки, которые ранее невозможно было получить с помощью одной полосы. В дополнение к диоду RGB, эта полоса также оснащена белым диодом 2400K и белым диодом 6500K для создания любой цветовой температуры белого света от 2400 до 6500 K.

Создавайте белые цвета более высокого качества, добивайтесь безупречного смешивания цветов и используйте почти бесконечную цветовую палитру. При смешивании с цветами RGB настраиваемые белые светодиоды обеспечивают более глубокие оттенки синего и пурпурного, более смелые цвета и более яркие пастельные тона, чем стандартные полосы RGB.

5-канальный декодер DMX идеально сочетается со светодиодной лентой 5-в-1 в студии, магазине, на выставке или в других местах. При подключении к системе DMX можно независимо управлять белыми и RGB-цветами, что позволяет менять сцены в диапазоне от 2400 000 000 белых до 6 500 000 000 белых, цветных сцен RGB и всего, что между ними. Вы даже можете изолировать белый свет, чтобы он работал независимо для таких вещей, как рабочее освещение.

Светодиодная лента 5-в-1 с RGB + Tunable White предлагается как в водонепроницаемом, так и в невлагозащищенном исполнении, что позволяет использовать ее как внутри, так и снаружи помещений.

Список характеристик:

  • 5 цветов на одном узле
  • Более 1 триллиона цветовых комбинаций
  • Внесен в список UL и сертифицирован RoHS
  • DMX-управляемый
  • Плавное смешивание RGB с настраиваемым белым (от 6400K до 6)

    Приложения

    Светодиодная лента 5-в-1 с RGB + Tunable White снижает затраты на установку, связанные с необходимостью запуска нескольких светодиодных лент для получения комбинации RGB и двух белых огней. Это делает его идеальным для сценических, сценических и торговых помещений.

    Используйте белые диоды 2400K или 6500K отдельно от RGB для создания рабочего освещения или смешивайте их вместе для создания любой цветовой температуры от 2400K до 6500K.

    В сочетании с одной из наших систем каналов создайте решение, которое будет рассеиваться и готово к установке.

    Технические характеристики

    Технические характеристики
    Температура окружающей среды от -20°C до 40°C
    Яркость 107/232/53/282/355 люмен/метр
    Яркость 2 533/533/800/1000/1133 мВт/метр
    Высота (английский) 0,08 дюйма
    Высота (метрическая) 2 мм
    Входной ток 3854 мА
    Степень защиты IP IP20
    Плотность светодиодов 60 светодиодов/метр
    Размер светодиодного узла 5050
    Расстояние между светодиодами (английский) 0,66 дюйма
    Расстояние между светодиодами (метрическое) 16,7 мм
    Длина (английский) 16,4 фута
    Длина (метрическая) 5 м
    Светлый RGB + настраиваемый белый
    Деталь светлого цвета Красный, зеленый, синий, регулируемый белый
    Производитель Экологическое освещение
    Мин. Инкремент резания (английский) 3,94 дюйма
    Мин. Инкремент резания (метрический) 100 мм
    Рейтинг UL, РоХС
    Угол луча 120°
    Входное напряжение 24 DC
    Гарантия 5 лет с ограниченным сроком действия
    Мощность (Вт) 92,5
    Мощность (Ватт/фут) 5,6
    Мощность (Ватт/м) 18,5
    Длина волны 630/515/464
    Ширина (английский) 0,47 дюйма
    Ширина (метрическая) 12 мм

    Документация

    5050 светодиодов | СИД САМСУНГ

    Насыщенный, но экономичный

    Превосходные характеристики и конкурентоспособная цена в сочетании с общим освещением

    Гибридное решение средней и высокой мощности

    Технология ЭМС обеспечивает надежное освещение и экономичность

    Достижение конкурентоспособной производительности

    Модель 5050 предлагает превосходные преимущества как для внутреннего, так и для наружного применения при меньшем пространстве модуля по сравнению с моделью 3030

    Повышенная эффективность при сниженных затратах

    Технология ЭМС обеспечивает более высокую эффективность, снижение затрат и
    улучшенный лм/долл. при конкурентоспособной общей стоимости системы

    Свяжитесь с нами

    pd-product-list

    5 Результат(ы)

    Просмотр

    тип эскиза
    тип списка

    СОРТИРОВАТЬ ПО: НОВЕЙШИЕ

    • НОВЫЕ
    • А-Я
    • Z-A

    • ЛХ502ХД

      • Освещение для садоводства
      • 5,36 мкмоль/с, 2,69 мкмоль/Дж при 350 мА, 25°C
      • Антисульфуризация

      УЧИТЬ БОЛЬШЕ

    • ЛХ502Д

      • Мощность (макс.): 6,4 Вт при 1000 мА
      • Световой поток: 720 лм при 640 мА
      • Световая отдача: 185 лм/Вт при 640 мА

      УЧИТЬ БОЛЬШЕ

    • ЛХ502К ЭКО

      • Мощность (макс. ): 5,6 Вт при 880 мА
      • Световой поток: 700 лм при 640 мА
      • Световая отдача: 180 лм/Вт при 640 мА

      УЧИТЬ БОЛЬШЕ

    • ЛХ502К

      • Мощность (макс.): 5,6 Вт при 880 мА
      • Световой поток: 700 лм при 640 мА
      • Световая отдача: 180 лм/Вт при 640 мА

      УЧИТЬ БОЛЬШЕ

    • ЛХ508К

      • Мощность (макс.): 5,6 Вт при 220 мА
      • Световой поток: 700 лм при 160 мА
      • Световая отдача: 180 лм/Вт при 160 мА

      УЧИТЬ БОЛЬШЕ

    903:50

    Функция списка продуктов
    МОЩНОСТЬ
    ТИП    		 МОЩНОСТЬ
    МАКС.    		 СВЕТОВОЙ ПОТОК
    ТИП    		 СВЕТОВАЯ ЭФФЕКТИВНОСТЬ
    ТИП    		 РАЗМЕР
    LH502C 3.
