4 провода из потолка на люстру: С потолка 4 провода как подключить люстру с 3 проводами

Как Подключить Люстру на Две Клавиши – Устройство люстры

Довольно распространенная ситуация – вы решили подключить к двухклавишному выключателю, однорежимную люстру. При этом у люстры для подключения есть всего 2 провода, а вот из потолка, в месте монтажа, выходят 3 или даже 4. Давайте рассмотрим, какие основные варианты решения этой задачи у нас есть.

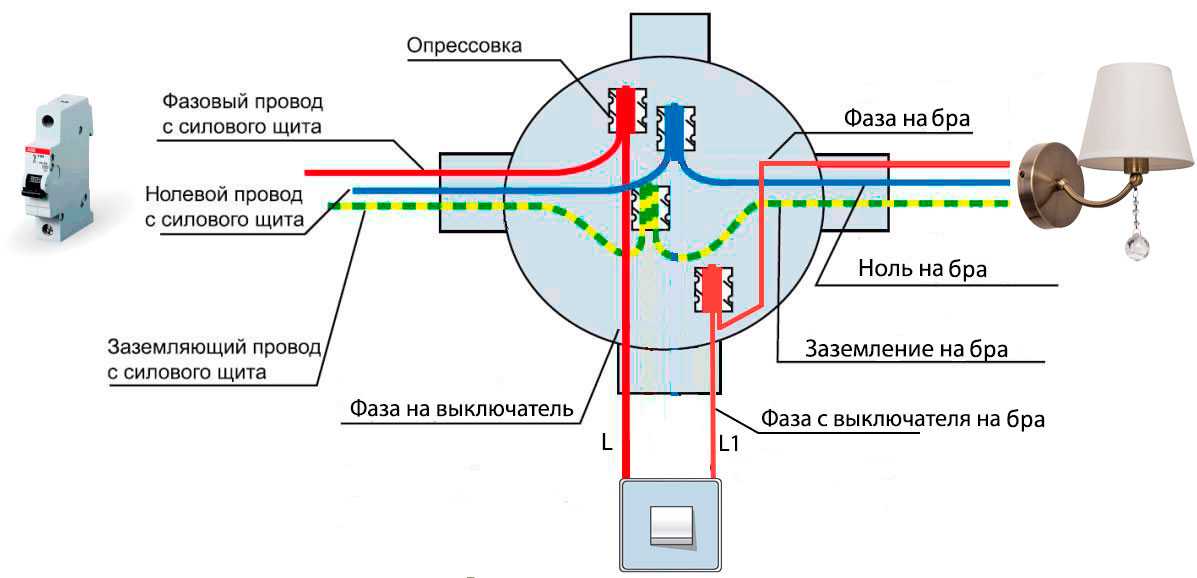

Общая схема подключения двухклавишного выключателя показана на изображении ниже. На ней:

Нулевой проводник (синий или бело-синий провод), идет к люстре напрямую, из распределительной коробки, не заходя в выключатель. Он является общим для всех ламп люстры, подключается к каждой из них.

Фазный проводник (белый провод) из распределительной коробки идет к двухклавишному выключателю, где разделяется на два независимых фазных провода, подача напряжения по каждому из которых, регулируется своей клавишей.

Проводник заземления (желто-зеленый провод) подключается напрямую к корпусу люстры.

Вот от куда берутся 4 провода на потолке для подключения люстры – это нулевой, два независимых фазных и заземление. Если электропроводка квартиры или дома старая, у вас может быть всего три провода, в этом случае просто отсутствует заземление, остальные же проводники те же самые.

У люстры же два имеющихся провода для подключения – это соответственно фазный и нулевой проводники, защитное заземление чаще всего подключается напрямую к токопроводящей части корпуса, просто притягивается винтом.

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Задать вопрос эксперту

Фиксация проводов в современных версиях приборов осуществляется с помощью пластинчатых зажимов или фиксацией прижимной планки с помощью винта. Если же вам нужно объяснение непонятных моментов, пишите мне!

Подключение люстры к двойному выключателю: схемы и полная пошаговая инструкция.

Итак, мы имеем 3 или 4 провода выходящих из потолка и два 2 провода у люстры, в таком случае у нас есть два основных варианта подключения.

При этом люстра будет включаться сразу вся, одной из клавиш двухклавишного выключателя, вторая же никак не будет задействована.

Этот вариант подключения можно выбрать, если в люстре всего одна лампа и нельзя физически сделать из неё двухрежимную или если вас не пугает нерабочая одна из клавиш выключателя.

Один из проводов люстры, подключается к нулевому проводу, выходящему из потолка (синий или бело-синий), а второй (белый) к одному из двух фазных проводов.

Но не спешите подключать так, есть еще один вариант монтажа.

2. Переделываем люстру под двухклавишный выключатель

Что лучше: теплый пол или батареи?

Теплый полБатареи

Второй вариант, хоть и более трудоемкий, все же будет предпочтительнее. Переделываем люстру под двухклавишный выключатель, другими словами разделяем лампы в светильнике на 2 группы, каждая из которых включается своей клавшей выключателя. Звучит грозно, но на самом деле это довольно легко сделать.

Для работы любой лампе требуется питание, которое обычно подаётся по двум проводам, в случае с лампами под переменный ток бытовой квартирной сети 230 Вольт – это фазный проводник и нулевой.

В любой люстре, вся проводка от ламп/плафонов приходит в одно место, где объединяются фазные и нулевые провода, а к месту подключения питающего кабеля уже приходит всего два провода.

Зная, что где-то все провода от ламп люстры соединены, можно без труда найти место, где находится соединение. Обычно оно располагается либо в основании люстры, вариант 1 на изображении, либо в одном их элементов конструкции, до которого часто есть доступ даже на подвешенной люстре, вариант 2.

Т еперь нам нужно разделить все лампы люстры на 2 группы, сделать это можно следующим образом:

– Нулевые провода остаются соединены все друг с другом, их трогать не нужно

– Фазные провода рассоединяем и формируем из них две группы, вместо одной. Принцип разделения подбирается индивидуально, например, можно первым режимом сделать одну половину ламп, а вторым вторую, либо соединять лампы чередуя через одну, т. е. первая группа это 1, 3 и 5 ламы, а 2, 4 и 6 это вторая в шестирожковой люстре, здесь всё зависит от вашей фантазии.

Если рассматривать схему разделения ламп по группам, на примере двухрожковой люстры, должно получится примерно так:

Вместо двух соединений, получится три – (два соединения фазных проводов и одно нулевых), для этого в место подключения люстры к электропроводке от двухклавишного выключателя необходимо прокинуть еще один провод, чтобы схема работала. Обычно с этим проблем не возникает, все элементы люстр обычно полые и предполагают прокладку проводов.

Теперь у нас все сходится, 3 провода от выключателя с 2 клавишами на потолке (+ заземление) и три у люстры (заземление подключается к корпусу). Подключив их по этой схеме, мы получаем полноценно работающий двухклавишный выключатель и двухрежимную люстру. Как видите все довольно просто.

С чего начать?

Основное требование во время подключения люстры – обесточивание всего участка электропроводки. Простого выключения света в данном случае недостаточно, требуется полностью отключить автоматы в щитке.

Затем необходимо подготовить кабели для тестирования. Их следует разомкнуть, чтобы не допустить дальнейшего соприкосновения друг с другом.

Согласно маркировке, кабели обозначаются латинскими буквами:

Соединять кабели между собой можно двумя способами:

Варианты монтажа люстры можно найти, перейдя по ссылке:

На способ подключения люстры могут влиять следующие параметры:

Схема первая. Два шнура на люстре и два провода на потолке

Этот способ подключения люстры является самым простым, ведь он не требует особых усилий. В данном случае необходимо при помощи скрутки или клеммной колодки просто соединить кабели между собой, предварительно определив, где фаза, а где ноль. Причем порядок соединения может быть любой.

Нулевой кабель (на схеме синего цвета) стоит подключить из распределительной коробки напрямую к нулевому проводу, идущему из осветительного устройства. А оранжевый кабель, с фазой, следует подключить как к люстре, так и к выключателю.

При подключении люстры с большим количеством лампочек на выключатель с одной клавишей нужно сначала соединить все нулевые провода люстры, а затем подсоединить их к нулевому кабелю из распределительной коробки. Далее объединить их с фазой и провести к выключателю.

Важно знать! Согласно требованиям правил устройства электроустановок (ПУЭ) фаза должна подсоединяться к центральному контакту в электрическом патроне, а фазный провод должен размыкаться выключателем. Соблюдение данных правил повысит безопасность эксплуатации осветительных приборов.

Схема вторая. Два шнура на люстре и три провода на потолке

Сегодня при строительстве домов в электропроводке применяют трехжильные кабели с проводами разных цветов. Логично предположить, что к осветительному прибору необходимо будет подвести три провода. Как подключить люстру в данной ситуации, если на ней всего два кабеля?

Для начала, используя индикатор, нужно разобраться с типами проводов, которые выходят из потолка. Два из них будут фазными, а третий – проводник. Две фазы в этом случае предполагают выключатель с двумя клавишами. Однако если учесть факт того, что люстра имеет всего два кабеля – достаточно будет выключателя с одной клавишей.

Схема третья. Три и более шнура на люстре и два провода на потолке

В случае когда из потолка выходит всего два кабеля – все лампы в осветительном приборе будут гореть одновременно. Для подключения, нужно объединить нулевые провода, а затем их провести к нулевому потолочному кабелю. Далее стоит повторить процедуру с фазными.

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Задать вопрос эксперту

Все остальные выходящие из люстры провода второго цвета нужно произвольно разделить еще на две группы и каждую из них подключить к одному из фазных потолочных проводов. Если же вам нужно объяснение непонятных моментов, пишите мне!

Подключение люстры: различные варианты и основные правила

Монтаж нескольких люстр на один выключатель

Этот случай подключения очень актуален для управления освещением в нескольких комнатах, больших гостиных либо в помещении с подвесным потолком с группой светодиодных ламп.

В данной ситуации все осветительные приборы должны соединяться параллельно.

Причем каждая люстра может иметь свою распределительную коробку.

Этот способ подключения применяется в освещении кухни, туалета и ванной комнаты, и выключатель с тремя клавишами здесь очень удобен.

Также выключатель с тремя клавишами используется в коридоре, для управления светом на разных участках.

Как обработать поверхность → Отделка помещений → Как правильно выбрать краску → Технологии обработки поверхностей → Выравниваем и отделываем стены → Выбор и нанесение грунтовки → Удаление с поверхности → Натяжные потолки и технологии→ Обзоры и отзывы

Нова Лiнiя — Новости

Если у вас есть опыт работы с электрикой, люстру можно повесить самостоятельно.

Для работы потребуются стремянка, отвертка-индикатор, пассатижи, отвертка с тонким жалом, кусачки и монтажный блок с зажимами для проводов. Если в комнате недостаточно естественного освещения, при работе можно воспользоваться фонариком, работающим от батареек.

1. Подготовка крюка
Заранее подготовленный крючок, на который будет подвешиваться люстра, проверяется на прочность. Затем крюк изолируют двумя слоями изоленты.

ВАЖНО!!!
 —  установка любых осветительных приборов производится в соответствии с инструкцией производителя этих приборов.Такая инструкция, как правило, прилагается к светильнику;
 — если конструкция устройства предполагает заземление, оно должно быть обязательно подключено.

2. Подготовка проводов
Выключается автоматический выключатель (в счетчике), расположенный на лестничной площадке. Отсутствие напряжения в сети проверяется индикаторной отверткой. На потолке отыскиваются три конца провода: один из них «нуль», другие два  — фазные. Следует знать, что «нуль» направляется в монтажную коробку, а фазные выводятся на выключатель. Со всех трех проводов на потолке снимается изоляция. Проводки разводятся в разные стороны так, чтобы не замыкались.

ВАЖНО!!!
  — чтобы убедиться, что напряжения в сети нет, включите свет в той комнате, где собираетесь вешать люстру;
  — снимая изоляцию с проводков, помните, что длина кончика оголенного провода должна быть около 3-4 мм.

3. Определение фаз потолочных проводов
Чтобы определить, какие из проводов «нуль», а какие фазные, нужно снова включить электричество и выключатель в комнате. До каждого из проводов надо по очереди дотронуться индикаторной отверткой. Если индикатор загорается, значит, провод — фаза, если не загорается, значит это — «нуль». Определив «нуль», желательно пометить его изоляцией, чтобы не забыть.

ВАЖНО!!!
По новым правилам устройства электроустановок провода по всей длине должны иметь цветную маркировку:
Черный/коричневый — фаза
Синий — нуль
Желтый/зеленый — защитное заземление

4. Определение фаз проводов люстры
У люстры так же должна быть маркировка проводов. Если маркировки нет, необходимо определить «нуль» и фазы у люстры, три провода которой проложены в трубках устройства и выведены на клемную коробку. Именно через нее светильник будет подключаться к электропроводке. Коробка обычно «спрятана» под декоративным патроном светильника. Поочередно  включаются в розетку два любых провода люстры, до третьего при этом дотрагиваться не надо. Когда загорится одна половина ламп, запоминаем провода, которые были включены в розетку. После чего один из них оставляем в розетке, а другой меняем местами с неподключенным: должна загореться другая половина ламп. Если эти лампы не загорелись, снова меняем провода. В результате манипуляций должно получиться так, чтобы один провод всегда был в розетке, а два других провода, поочередно включаясь в сеть, зажигали «свои» ряды ламп. Тот провод, который при этих действиях все время остается в розетке, как раз и является «нулевым».

ВАЖНО!!!
  — подсоединение к сети производится только при обесточенных проводах!

5. Установка и подсоединение люстры
Люстра аккуратно вешается на крюк. «Нулевой» провод на потолке соединяется с «нулевым» на люстре. Фазные провода с потолка и из лампы тоже соединяются друг с другом.

ВАЖНО!!!
 —  скручивать друг с другом медный и алюминиевый провод нельзя! Два этих металла образуют электронную пару, способствующую разрушению контакта. В качестве соединителя медного провода с алюминиевым необходимо использоватьспециальную колодку, которая прикручивает провода винтами через втулку.
— если вам не нравится, что выключатель зажигает сначала основное освещение люстры, а потом малое, достаточно поменять местами фазные концы на выключателе или на люстре.

6. Проверка работы
Перед тем как завинтить защитно-декоративный колпачок у основания люстры, следует проверить качество своей работы.  Люстра должна нормально включаться и не искрить. Колпак завинчивается — значит, люстра установлена!

Почему в этой коробке потолочного вентилятора четыре электрические линии (12 проводов)?

спросил
7 лет, 6 месяцев назад

Изменено
1 год, 2 месяца назад

Просмотрено
38 тысяч раз

Мой потолочный вентилятор перестал работать много месяцев назад. Я попросил кого-то посмотреть на него, и они не могли понять, что не так, поэтому сегодня я купил новый. Когда я демонтировал старый, я обнаружил эту странную схему проводки, как показано на изображении ниже. Я не электрик, и вентилятор устанавливаю впервые, но все равно непонятно.

• Почему четыре строки? Вы можете увидеть три в верхней части коробки и один внизу.

• Почему все горячие линии соединены вместе?

• Почему одна нейтральная линия использовалась как действующая? Самое ужасное, что я не могу вспомнить, какой именно.

Подключается только к одному настенному выключателю. Предыдущий вентилятор управлялся с пульта. Возможно ли, что для управления вентилятором использовалось более одного переключателя до того, как на предыдущем вентиляторе был установлен пульт дистанционного управления? В доме нет других выключателей, которые можно было бы использовать. Возможно, они были удалены.

• электрический
• потолочный вентилятор

4

Похоже, ваши провода, идущие к выключателю, перепутаны. У нас в электрике есть поговорка «снова на черном». Таким образом, будет легче увидеть, какие провода куда идут на вашем фонаре (так как в коробке будет один черный провод и один белый провод, ожидающие вас для подключения к вашему свету).

Похоже, что провод, идущий к вашему выключателю, — это кабель в правом верхнем углу фотографии. Итак, представьте, что я электрон, и давайте проследим за течением. Я захожу в коробку в одном из этих кабелей в этом большом черном пучке, как горячий провод. Затем я оставляю связку и спускаюсь вниз по кабелям выключателя белого цвета. Затем после замыкания выключателя света я еду «обратно по черному» к медному винту лампочки (или черному проводу вентилятора). Затем я пройду через лампочку или вентилятор и вернусь к нейтральной области панели (со всеми остальными белыми в этой связке).

Как сказали другие ребята, есть и другие нагрузки, так что не беспокойтесь о лишних проводах. Они просто берут энергию из этой коробки. Так что, если вы хотите, вы можете взять кабель, идущий к выключателю света, и либо поменять местами черные и белые провода, чтобы вас меньше смущало, либо вы можете просто заклеить их противоположными цветами. Или вы можете оставить это и представить, что белый провод, идущий к выключателю, — это черный провод… чтобы помочь себе разобраться.

2

В этом нет ничего странного. Это потому, что у вас есть вход, два выхода (идущие к другим вещам в цепи) и один контур переключения.

Шлейф переключателя не использует «нейтраль» в качестве живого. Он просто использует белый проводник в качестве питания к выключателю, или, по крайней мере, так и должно быть. То, как это подключено сейчас, неправильно. Белый шлейф переключателя должен быть подключен к постоянным каналам в коробке, а черный шлейф переключателя возвращает коммутируемую линию.

Если вы не помните, как он был подключен, вам нужно провести тест на непрерывность, чтобы увидеть, какой кабель является петлей переключателя.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Как подключить проводку диммера к сменным светильникам

» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Подключение диммера
Электрика Вопрос: Я пытаюсь заменить потолочный вентилятор люстрой.

• В потолке 4 комплекта проводов. 3 комплекта с черным, белым и заземлением и один комплект, идущий к диммеру с красным проводом, черным проводом, белым проводом и проводом заземления.
• В потолке я попытался соединить все черные провода вместе.
• Я соединил все белые провода вместе и протянул к белому проводу на лампочке.
• Подключил красный провод к черному проводу светильника.
• Свет не будет работать, как и моя кухня, прихожая и ванная комната.

Пожалуйста, помогите.

Этот вопрос по электропроводке поступил от Дэвида, домовладельца из Стоу, штат Огайо.
Подробнее о Домашняя проводка для Огайо

Ответ Дэйва:
Спасибо за вопрос по устранению неполадок с электричеством, Дэвид.

Как подключить диммер Электропроводка для светильников

Уровень квалификации: от начального до среднего.
Необходимые инструменты: сумка для электриков, ручные инструменты и тестер напряжения.
Приблизительное время: Зависит от личного опыта и умения работать с инструментами.
Меры предосторожности: определите цепь освещения, выключите ее и пометьте примечанием, прежде чем работать с проводкой.
Примечание. Установка дополнительной проводки светильника должна производиться в соответствии с местными и национальными электротехническими нормами и правилами с получением разрешения и после проверки.

Вот простой способ определить и понять электрическую проводку, используемую для выключателей света.

Базовая проводка для выключателей света и диммеров

• Для переключателей не требуется нейтральный провод (обычно это белый провод), если только переключатель не имеет контрольной лампы или не является программируемым контроллером или таймером.
• Когда для коммутации используется «белый провод», его следует обозначать черной лентой или перманентным маркером, но во многих случаях это не так.
• Проводка в этом примере, белая нейтраль в потолочной распределительной коробке, не должна быть подключена к белому проводу, идущему к выключателю, в противном случае это приведет к прямому короткому замыканию и, скорее всего, к выходу из строя переключателя диммера и срабатыванию автоматического выключателя. .
• Три провода обычно используются для процесса переключения потолочных вентиляторов, чтобы обеспечить отдельное переключение для двигателя вентилятора и выключателя освещения, однако они будут использовать один и тот же провод источника питания.
• Ключевым моментом является определение на распределительной коробке, какой провод фактически используется в качестве источника питания, а затем назначение двух других проводов для освещения и двигателя вентилятора. (Двигатель вентилятора никогда не подключается к диммеру, но его можно подключить к переключателю скорости.)
• Как только проводка будет определена, вы увидите, что у вас есть запасной выключатель и провод, так что просто решите, какой из них вы хотите использовать для управления люстрой, а оставшиеся выключатель и провод будут запасными.
• Другие наборы черных и белых проводов в коробке потолочного крепления — это кабели питания и питания, которые необходимо соединить вместе, цвет в цвет.
• Белый нейтральный провод светильника люстры соединяется с другими соединенными белыми нейтральными проводами.
• Все провода заземления, конечно же, будут соединены вместе и прикреплены к металлической коробке потолочного крепления.

Подробнее о подключении диммерного выключателя

Подключение диммерного выключателя

Схема подключения 3-ходового диммера
Подробная схема подключения 3-ходового диммера раскроет тайну подключения 3-ходового диммера.

Установка потолочных вентиляторов и электропроводка
Пошаговые рисунки – Простые схемы подключения и руководство по установке – Варианты выключателей освещения и вентиляторов.
Электропроводка выключателя освещения
Схемы электропроводки
Схема трехходового выключателя
Электропроводка потолочных вентиляторов

Как установить потолочные вентиляторы
Раскройте тайну проводки потолочного вентилятора. Потолочные вентиляторы — отличный способ снизить расходы на электроэнергию и украсить одну из ваших любимых комнат.
