Особенности светодиодов SMD 2835

Содержание

• 1 Что это такое
• 2 Где и как используется
• 3 Особенности конструкции SMD 2835
  • 3.1 Стандартные размеры
  • 3.2 Схема простого светильника на СМД 2835
• 4 Технические характеристики светодиодов SMD 2835
• 5 Какие есть виды
• 6 Достоинства
• 7 Недостатки
• 8 Как выбрать

Постепенно светодиоды занимают лидирующие места на рынке светового оборудования. Они удобные, ещё экономичны, многофункциональны, а также отличаются долгим сроком службы. В статье описываются характеристики и параметры LED SMD 2835, где и как использовать, плюсы и минусы, какие бывают виды, особенности конструкции, а также как правильно выбирать. Дополнительно прилагается схема стандартного диода.

Что это такое

Светодиод представляет собой полупроводниковый диод, который излучает свет при прохождении тока через двухштырьковый разъём. Для этого необходимы следующие условия. Действительная ширина запрещённой области LED должна быть приближена к энергии световых квантов видимого диапазона. Во время процесса рекомбинации электродырочных пар появляется высокая вероятность излучения света. Из этого следует, что и сам полупроводниковый кристалл не должен иметь существенных недостатков или дефектов, при которых рекомбинация получается без излучения.

Для того, чтобы эти условия соблюдались, производятся специальные многослойные гетероструктуры. Они являются предствестниками нового периода в развитии технологии светодиодной продукции. Впервые такие образцы встраивались в металлические корпуса. Они чем-то похожи на транзисторы, со стеклянным окошком или линзой для выхода света.

Современные светодиодные индикаторы встроены в прозрачные литые пластиковые корпусы. Они трубчатой или прямоугольной формы и часто тонируются, чтобы соответствовать цвету устройства. Инфракрасные устройства могут быть окрашены, с целью блокировки видимого света. Более комплексные корпусы адаптированы для эффективного отвода тепла в мощных светодиодах. Такие накладные светодиоды еще больше уменьшают размер корпуса. LED, предназначенные для использования с оптоволоконными кабелями, обычно снабжаются оптическим разъемом.

Где и как используется

Сверхъяркие имеют много преимуществ по сравнению с классическими лампами накаливания, включая более низкое энергопотребление, более длительный срок службы. Их физическая прочность улучшена, размеры уменьшены, а переключение стало быстрее. Светодиодное освещение используется в самых разных областях, например, таких как авиационное освещение, автомобильные фары, наружная и реклама внутри помещений.

Используются в светофорах и вспышках фотоаппаратов, а также применяются в светящиеся обоях и медицинском оборудовании. Вместе с небольшими светодиодными лампами Gauss распространённость и качество света значительно повысится.

Особенности конструкции SMD 2835

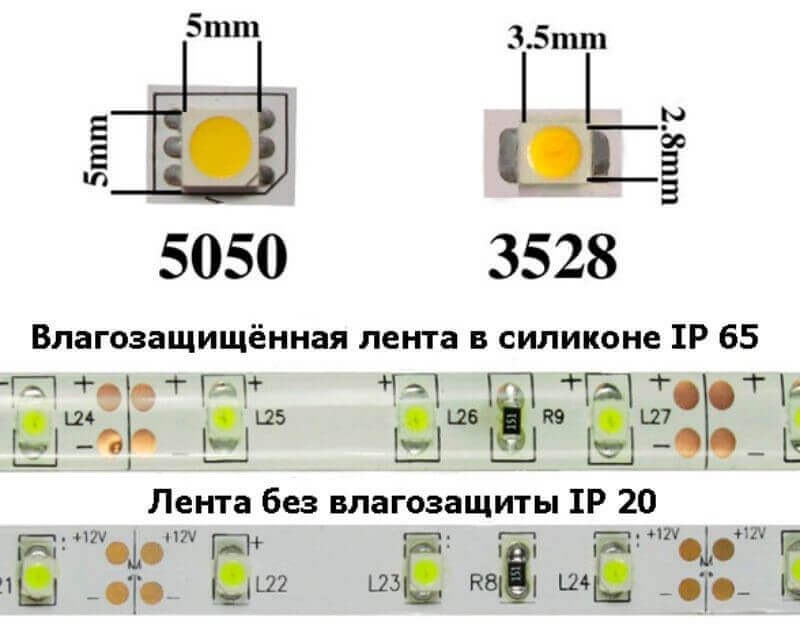

Стандартные размеры

Как ширина, так и длина сверхъяркого диода полностью совпадает с размерами SMD 3528. Этот аспект облегчает производителям LED-лент задачу по наладке производственного оборудования. При учёте того, что высота этого элемента уменьшена до 0,8 мм. Это снижает затраты на его изготовление, а также расширяет сферу его применения.

Тем не менее SMD 2835 отличается от более улучшенной версии – 5050. Разновидность SMD 5050 имеет 3 кристалла SMD 3528 в одном корпусе. На корпусе (нижней части) размещается 6 выводов.

Соответственно версия обладает большими размерами, а также кристаллы могут включаться в цепь по отдельности, чего нет у версии 2835. Это даёт возможность получать RGB светодиоды или элементарную схему регулировки яркости благодаря выведению из функционирования одной ветки кристаллов, при этом без потери равномерности свечения.

Схема простого светильника на СМД 2835

Технические характеристики светодиодов SMD 2835

Характеристики приводятся на один диод.

• Прямой пульсирующий ток составляет 400 мА.
• Прямой ток может доходить до 180 мА.
• Рабочий ток от 25мА до 300 мА.
• Рассеиваемая мощность 0.5 Вт.
• Угол свечения 120 градусов. Классическим примером может служить светодиодный модуль MK 2835 VENOM 60Lm
• Рабочая температура от -40 до +65.
• Температура хранения от -55 до +100.
• Мощность варьируется от 0.09 Вт до 1 Вт.
• Высокий индекс светопередачи, которой варьирует от 80 до 90 Ra.
• Существует два типа: монохромный и многоцветный.
• У устройства монохромного типа в наличие могут обладать красным, жёлтый, зелёным, белым или синим цветом. Например, SMD 2835 Epistar 2835DC 12 V 60.
• Многоцветные LED обладают тремя разных кристаллами: красный, зелёный и синий. Такие LED используются для основы светодиодной ленты. Такие ленты называются RGB-лентами. Благодаря RGB-контроллеру есть возможность изменять режим работы, света, а также яркости и цвета свечения. Если смешать эти три цвета, то в результате получатся новые цвета вместе с разными оттенками.

Характеристики SMD светодиодов 2835 нередко зависят от модели и производителя.

Какие есть виды

Существует множество разновидностей продукции SMD 2835. Наиболее распространёнными являются два типа ленты:

• 60 диодов на метр;
• 120 диодов на метр.

Достоинства

• Одним из существенных достоинств можно выделить отсутствие мерцания, пульсации и бликов.
• Холодное свечение. В отличие от многих других световых приборов, LED излучают гораздо меньше тепловой энергии в виде инфракрасного излучения. Растраченная энергия рассеивается в виде тепла через основание сверхъяркого диода.
• Регулировка яркости. LED легко диммировать (затемнять) при помощи широтно-импульсной модуляции или же уменьшая подачу прямого тока.
• Длительный срок работы. В основном LED выходят из строя из-за постепенной деградации кристалла (кристаллов), а не из-за резкого отключения, что нередко для обычных ламп накаливания.
• Фокусировка. Твёрдый корпус сконструирован для максимально эффективной фокусировки света. Флюоресцентные лампы и лампы накаливания часто требуют, чтобы внешний отражатель собирал свет и направлял его удобным способом. Для больших светодиодных корпусов изготавливаются специальные линзы с полным внутренним отражением. Хотя когда требуется большое количество света, нередко используется несколько источников. Их обычно трудно сфокусировать или коллимировать (придавать параллельность) в направлении одного и того же объекта, но существенным недостатком это назвать нельзя. Лишь понадобится дополнительное время для настройки фокусировки большого количества световых приборов.
• Долгий срок эксплуатации. Средняя продолжительность жизни в стандартном режиме работы светодиодов составляет от 35 000 часов до 50 000 часов. Такой элемент как флюоресцентные трубки, как правило, рассчитан на работу в диапазоне от 10 000 до 25 000 часов. Это частично зависит условий использования. Для сравнения, срок службы лампы накаливания – 1000-2000 часов. Несколько исследований министерства энергетики Соединённых Штатов показали, что снижение затрат на производство светодиодов происходит из-за этого продленного срока службы, а не из-за экономии энергии. По сути, это и является основным фактором при определении срока окупаемости продукции.
• Ударопрочность. В конструкции LED-устройств содержатся твердотельные компоненты. Их трудно повредить внешним ударом, в отличие от других светильников (люминесцентных и ламп накаливания), у которых низкий уровень ударопрочности.
• Цвет. Светодиоды могут излучать свет необходимого цвета без помощи разных цветовых фильтров, что нужно для стандартных и устаревших световых аппаратов. Это гораздо эффективнее и снижает дополнительные затраты на фильтры. Таким образом, светодиодные RGB-ленты могут генерировать различные цвета и их оттенки.
• Размер. Диоды отличаются компактными размерами (менее 2 мм2 ), благодаря чему их можно монтировать к печатным платам.
• Время включения. Они очень быстро включаются. LED-индикатор красного цвета достигает абсолютной яркости менее чем за микросекунду.

Недостатки

• Самые распространённые минусы – высокая цена и брак.
• Загрязнение голубым цветом. Это происходит из-за того, что сверхъяркие диоды с холодным типом света могут излучать гораздо больше синего света, чем обычные светильники, как например натриевые лампы. В этом случае наблюдается сильная зависимость рэлеевского рассеяния от длины волны. Из этого следует, что холодные белые светодиоды с большой вероятностью могут больше всего вызывать световое загрязнение, нежели иные световые приборы. Международная ассоциация темного неба не рекомендует эксплуатировать источники белого света с коррелированной цветовой температурой, которая превышает 3000 К.
• Передача цвета. Большая часть холодных белых LED обладают разными спектрами. Спектры кардинально отличаются от абсолютного излучения черного тела, например, такого, как Солнце. Скачок на 460 нанометров и последующий за ним провал на 500 нанометров нередко могут приводить к тому, что цветовая гамма объектов при освещении светом данного типа будет иметь иной вид, чем при естественном солнечном свете или свете ламп накаливания. Из-за метамерии красные поверхности довольно плохо освещаются фосфорными холодно-белыми светильниками.

Как выбрать

Общие рекомендации:

• Упаковка должна быть сухой, чистой и без повреждений.
• Правильность написания названия продукции.
• Обязательное наличие штрихкода (и/или QR-кода).
• Все параметры и характеристики написаны на упаковке.
• Наличие паспорта и/или инструкции.

Светодиоды со временем набирают широкое распространение на рынке световой продукции, и SMD 2835 – не исключение. В связи с этим важно учитывать технические характеристики и особенности каждой LED продукции, чтобы не ошибиться при выборе.

Твитнуть

Поделиться

Поделиться

Класснуть

Отправить

Рейтинг статьи:

(голосов: 2, средняя оценка: 4,50 из 5)

Загрузка…

технические характеристики и применение для освещения светодиодов, схема включения светодиодной ленты

Светодиоды серии СМД размером 2,8 мм на 3,5 мм характеризуются такой же светоотдачей, как модели близкие по внешним свойства, например, 5730. При этом они компактнее и менее энергозатратны, а значит – более эффективны для сборки светодиодных светильников различного назначения.

Рассмотрим, какие конструктивные особенности, внешний вид, характеристики имеют светодиоды 2835 smd led, а также их параметры, сферу применения, особенности и главные отличия от аналога с габаритами 3528.

Содержание

• 1 Конструкция и внешний вид
• 2 Технические характеристики
• 3 Сфера применения
• 4 Особенности светодиодных лент на led 2835
• 5 Как отличить светодиоды типа СМД 2835 от 3528
• 6 Основные выводы

Конструкция и внешний вид

Диод 2835 СМД изготавливается на основе полимерных материалов. Внешне напоминает 3528, но значительно отличается от него по характеристикам. Главной особенностью его конструкции является полимерная основа. Она способна выдержать нагрев более двухсот градусов. При этом роль теплоотводчика выполняет система «катод-анод». Из расшифровки названия аббревиатуры (smd) следует, что подобный твердотельный источник света предназначен для поверхностной установки.

Среди других конструкционных параметров led-светильников 2835 можно отметить:

1. Корпус состоит из термопластичного материала, а линза – из светопропускающей эпоксидной основы.
2. Обширная панель по отведению вырабатываемого в ходе свечения тепла.
3. Подключение светодиодов допустимо только через резисторы или драйверы подпитки, выполняющих функцию стабилизатора.
4. При соединении контактов обязательно учитывается полярность. Катодный проводник имеет небольшой срез и меньшую длину.
5. Светоизлучающий кристалл изготавливается на основе нитрогена, галия и индия.

Совет! При одновременном подключении 2835 smd led необходимо использовать последовательную схему. При этом все светодиоды должны располагать одинаковыми параметрами. Блок питания должен обладать достаточной мощностью и напряжением, чуть большее суммарного его значения для всех лед-светильников.

Технические характеристики

Светодиоды led 2835 имеют следующий набор технических характеристик:

Разновидности 2835 smd led определяются различным сочетанием таких характеристик:

1. Напряжением падения – от 3,1 В до 9,8 В.
2. Мощностью светового потока – от 20 до 145 в расчете на один диод.
3. Параметрами силы тока – от 60 до 300 мА.

Приведем еще одну таблицу технических характеристик 2835 smd led

Чем выше мощность led-элемента, тем выше его температура. Аналогично, чем больше параметры рабочего нагрева, тем меньше должен быть номинальный ток. В результате перегрева происходит деструкция светодиодного кристалла, что в итоге приводит к снижению его яркости.

Чтобы устранить негативные последствия в этом случае, необходимо подобрать эффективный радиатор. Так, на каждый Ватт мощности должно приходиться от 20 до 40 квадратных сантиметров охладителя из алюминиевого сплава.

Сфера применения

Свето-элементы smd 2835 используются в качестве источника света как в одиночных led-светильниках, так и в светодиодных лентах. Минимальные размеры, надежность, большой срок службы и высокая световая плотность позволяют применять их в качестве декоративно-прикладной подсветки. Это и рекламные вывески, и освещение архитектурных объектов и элементов декора в помещении, и оформление в автотюнинге и в ландшафтном дизайне, и отображение подводных объектов в искусственных водоемах, аквариумах, бассейнах (при заключении в герметичный корпус).

Особенности светодиодных лент на led 2835

Светодиодная лента на основе диодов СДМ размером 2,8 на 3,5 мм характеризуется рядом достоинств:

1. Светодиоды типа smd 2835 внешне похожи на аналог 3528, но при этом обладают лучшими параметрами. Они имеют более плоскую форму. Высота всего 0,8 мм. Это дает возможность расширить сферу их применения.
2. Меньший нагрев led-элементов, обусловленный лучшим прижатием их к основанию.
3. Качественная двухслойная плата шириной в 1 сантиметр обеспечивает высокие показатели электропроводности ленты и теплоотдачу.
4. Хорошие эксплуатационные характеристики.
5. В продаже распространены светодиоды различных цветов – красные, синие, зеленые и проч.
6. По температуре свечения led-элементы могут быть теплыми, холодными и нейтральными.

Среди минусов лент на основе 2835 smd led выделяются следующие особенности:

1. Монтаж допустим только на хорошо отводящее тепло основание.
2. Подключение, включение возможно только через схему, в котором есть блок питания.
3. Кристаллы могут светиться только одним заданным светом, многоцветных 2835 не существует.

По плотности расположения led-элементов ленты различаются на два популярных вида – 60 и 120 единиц на один метр. Минимальный отрезок по линии составляет 5 см. В нем расположено всего три светодиода модификации 2835 smd. Светодиодная полоска со 120 элементами фактически может использоваться в качестве полноценной альтернативы люстрам, плафонам и другим бытовым светильникам. При этом свет будет достаточно ярким и без раздражающих эффектов – мерцания и неравномерности.

Рекомендация! Далеко не все производители поставляют на рынок качественную продукцию. Для снижения себестоимости они нередко прибегают к таким хитростям, как, например, вставляют в основу лент чип на 3528. Кроме того, низкокачественные led-светильники на основе 2835 smd можно определить по таким параметрам, как – заниженная цена, очень тонкие провода контактов, ширина платы, не доходящая до стандартного значения (1 см), а чаще всего равная около 0,7-0,8 см. Значение светового потока при этом не превышает рекордно низких 7-9 лм, вместо стандартных 50 лм.

Как отличить светодиоды типа СМД 2835 от 3528

2835 smd led был разработан и запущен в производство значительно позже серии 3528. Благодаря этому он и обладает лучшими техническими и эксплуатационными параметрами. Например, у 2835 больше размер кристалла. Это существенно повышает и световой поток, и мощность, и светоотдачу. Кроме того, новый диод стоит на более широком теплоотдающем основании, а значит меньше нагревается, не теряет своих первоначальных качеств после продолжительного времени службы.

Чтобы внешне отличить 2835 smd led от 3528-го аналога, необходимо обратить внимание на следующие критерии:

1. Поверхность 2835 вся залита люминафором, а у 3528 – лишь часть в виде круга. По этой причине первый светит ярче, чем второй.
2. Тыльная сторона имеет характерный для своей модификации профиль. У 2835 smd led показатели теплоотдачи выше.
3. При одинаковой номинальной мощности параметры светоотдачи у 2835 больше.

Чтобы led-элементы не перегорали, при установке необходим токоограничивающий резистор. В одной цепи светодиоды устанавливаются последовательно. Однако нужно подключить схему с параллельными цепями, для каждой из них нужно установить отдельный резистор. В противном случае, элементы отличаясь разбросом параметров, просто не будут работать.

Основные выводы

Светодиоды серии 2835 smd led более компактны, надежны и долговечны по сравнению с аналогами. Характеризуются хорошей теплоотдачей, высокой плотностью света, широким углом излучения. Они могут использоваться в самых разных областях – от подсветки декора до полноценного комнатного освещения. При монтаже led-элементов в схему соединение должно быть последовательным. При этом расчет мощности резистора должен учитывать их параметры и суммарную мощность.

Предыдущая

Лампы и светильникиКак правильно паять светодиодную ленту

Следующая

Лампы и светильникиЧто такое диммер для светодиодных ламп и как выбрать регулятор яркости для светильников

LM281BA+ | САМСУНГ LED | Глобальный веб-сайт светодиодов Samsung

LM281BA+ | САМСУНГ LED | Глобальный веб-сайт светодиодов Samsung

• Дом
• Освещение
• Светодиоды средней мощности
• 2835 светодиодов
• ЛМ281БА+

Технические характеристики

• Мощность
  0,2 Вт
• Прямое напряжение
  3,0 В
• Световой поток
  26,5 лм
• Светящаяся эффективность
  150 лм/Вт
• Состояние
  5000К, 60 мА, 25°С

технические характеристики

CRI	ККТ	НОМЕР ДЕТАЛИ	СВЕТОВОЙ ПОТОК (лм) при 60 мА
			БИН	МИН	МАКС
80+	2700K	SPMWh32286D5WAW0S2 SPMWh32286D5WAW0S3	S2 S3	22. 5 25.5	24.5 27.5
	3000K	SPMWh32286D5WAV0S2 SPMWh32286D5WAV0S3	S2 S3	23.5 26.5	25.5 28.5
	3500K	SPMWh32286D5WAU0S2 SPMWh32286D5WAU0S3	S2 S3	24.0 27.0	26.0 29.0
	4000K	SPMWh32286D5WAT0S2 SPMWh32286D5WAT0S3	S2 S3	25.0 28.0	27.0 30.0
	5000K	SPMWh32286D5WAR0S2 SPMWh32286D5WAR0S3	S2 S3	25.5 28.5	27.5 30.5
	5700K	SPMWh32286D5WAQ0S2 SPMWh32286D5WAQ0S3	S2 S3	25,5 28,0	27,5 30,0
	6500K	SPMWh32286D5WAP0S2 SPMWh32286D5WAP0S3	S2 S3	24. 5 28.0	26.5 30.0
90+	2700K	SPMWh32286D7WAW0S2 SPMWh32286D7WAW0S3	S2 S3	19.0 21.5	20.5 23.0
	3000K	SPMWh32286D7WAV0S2 SPMWh32286D7WAV0S3	S2 S3	19,5 22,5	21,0 24.0
	3500K	SPMWh32286D7WAU0S2 SPMWh32286D7WAU0S3	S2 S3	20.0 23.0	21.5 24.5
	4000K	SPMWh32286D7WAT0S2 SPMWh32286D7WAT0S3	S2 S3	21.0 24.0	22.5 25,5
	5000K	SPMWh32286D7WAR0S2 SPMWh32286D7WAR0S3	S2 S3	21.5 24.5	23.0 26.0
	5700K	SPMWh32286D7WAQ0S2 SPMWh32286D7WAQ0S3	S2 S3	21. 5 24.0	23.0 25.5
	6500K	SPMWh32286D7WAP0S2 SPMWh32286D7WAP0S3	S2 S3	21,0 24,0	22,5 25,5

Спецификация продукта может быть изменена без предварительного уведомления.
Для получения более подробной информации см. техническое описание продукта.

• Спецификации
• Замечания по применению
• Файлы дизайна
• Экология продукта
• Брошюры

СпецификацииПримечания по применениюФайлы проектаЭкология продуктаБрошюры

LM283B+ | САМСУНГ LED | Глобальный веб-сайт светодиодов Samsung

LM283B+ | САМСУНГ LED | Глобальный веб-сайт светодиодов Samsung

• Дом
• Освещение
• Светодиоды средней мощности
• 2835 светодиодов
• ЛМ283Б+

Технические характеристики

• Мощность
  0,9 Вт
• Прямое напряжение
  90,0 В
• Световой поток
  120 лм
• Светящаяся эффективность
  133 лм/Вт
• Состояние
  2700К, 100 мА, 25°С

9729AQ7SGW0SL
.

SM

технические характеристики

CRI	ССТ	НОМЕР ДЕТАЛИ	СВЕТОВОЙ ПОТОК (лм) при 100 мА
			БИН	МИН	МАКС
80+	2700K	SPMWh2229AQ5SGW0SL SPMWh2229AQ5SGW0SM	SL СМ	112 122	122 132
	3000K	SPMWh2229AQ5SGV0SL SPMWh2229AQ5SGV0SM	SL SM	113 123	123 133
	3500K	SPMWh2229AQ5SGU0SL SPMWh2229AQ5SGU0SM	SL SM	117 127	127 137
	4000K	SPMWH2229AQ5SGT0SL SPMWH2229AQ5SGT0SM	33334S SM	122 132	132 142
	5000K	SPMWH2229AQ5SGR0SL SPMWH22229AQ5SGR0SM	334LSLE SM	124 132	134 142
	5700K	SPMWH2229AQ5SGQ0SL SPMWH2229AQ5SGQ0SM	333333333. SM	123 132	133 142
	6500K	SPMWh2229AQ5SGP0SL SPMWh2229AQ5SGP0SM	SL SM	122 132	132 142
90+	2700K	SPMWH2229AQ7SGW0SL SPMWH2229AQ7SGW0SMSMSMSMSMSM	70072	93 103	103 113
	3000K	SPMWH2229AQ7SGV0SL SPMWH2229AQ7SGV0SM	33334S СМ	94 104	104 114
	3500K	SPMWh2229AQ7SGU0SL SPMWh2229AQ7SGU0SM	SL SM	98 108	108 118
	4000K	SPMWH2229AQ7SGT0SL SPMWH2229AQ7SGT0SM	3333 SLA SM	102 114	112 124
	5000K	0073 СЛ SM	104 114	114 124
	5700K	SPMWH2229AQ7SGQ0SL SPMWH2229AQ7SGQ0SM	33333333. Top
