380 В вместо 220 В

Многие слышали о ситуациях, когда в обычной розетке, рассчитанной на 220 вольт, напряжение внезапно вырастало до 380, а кто-то, возможно, даже сталкивался с этим явлением. Как правило, такие скачки оставляют на память несколько вышедших из строя электроприборов, а также мучительный поиск виноватых – того самого электрика, который «что-то напутал» и «неправильно подключил». Между тем, проблема может быть вовсе не в электрике. Разберемся, в чем причина скачков напряжения…

Как правило, электроэнергия подается на объект (будь то магазин, квартира, жилой дом) посредством трехфазной сети. Она представляет собой, грубо говоря, 4 провода, три из которых находятся под напряжением (это фазы) и один является «нулем». При этом между нулем и одной из фаз напряжение составляет 220 вольт, а между двумя фазами оно всегда равняется 380 вольт.

Итак, трехфазная электросеть заходит на объект и тянется до щитовой, где к каждому автоматическому выключателю подходит нуль и одна из фаз. Таким образом, от автомата к розетке или другой электроточке идет два провода – нулевой и фаза, которые вместе дают напряжение 220 вольт.

При этом хороший электрик постарается как можно равномернее распределить нагрузку между тремя фазами – так розетка для кондиционера может быть подключена к фазе А и нулю, холодильное оборудование – к фазе В и нулю, обогреватель – к фазе С и нулю.

Так откуда же возникает 380 вольт? Все начинается с обрыва основного нулевого провода перед щитовой или непосредственно в ней самой. Это может произойти по разным причинам: некачественный электромонтаж, естественный износ проводки, ослабление контактов из-за перепада температур (в результате чего провод греется и может перегореть)… Как бы там ни было, нулевой провод оборван. Что происходит в этом случае?

Как я уже говорил, каждая из трех фаз, подходящих к объекту, несет на себе некую нагрузку, поскольку к ней подключено определенное количество электрооборудования. И все это электрооборудование также подключено к нулевому проводу, который, как мы помним, оборван перед щитовой.

Допустим, на фазу А и нуль подключена холодильная камера, на фазу В и нуль – розетки для обогревателей. Поскольку нуль дальше щитка никуда не идет, получается, что он соединяет холодильную камеру и обогреватели, которые подходят к двум разным фазам. А напряжение между двумя фазами, как мы помним, составляет 380 вольт. В такой ситуации фаза А через любой подключенный к ней прибор (в нашем примере это холодильная камера) проходит на нулевую колодку и оттуда – по нулевому проводу – идет к розеткам для обогревателей. Таким образом, в розетке вместо нуля и фазы с напряжением 220 вольт получается две фазы с напряжением 380 вольт, и техника, которая в нее включена, начинает перегорать.

Понятно, что ситуация, когда перегорает или обрывается нулевой вводной кабель – достаточно редкая, но тем не менее, она может произойти, причем с самыми дорогостоящими последствиями. Как же защититься от этого?

Сразу скажу, что такие устройства, как УЗО и выключатель-автомат здесь не помогут (хотя для других случаев они очень полезны и необходимы). Для защиты от высокого напряжения на вводе электросети на объект либо в щитовой необходимо установить реле контроля верхнего и нижнего напряжения (например, Ресанта АЗМ-40А или другую модель с тем же принципом действия).

Такое устройство производит защитное отключение электросети при перепадах напряжения свыше 265 вольт или ниже 170 вольт в течение одной секунды. Как только напряжение нормализуется, реле автоматически подключает сеть с задержкой в 2-3 минуты. Как показывает практика, реле контроля будет полезным приобретением не только для магазинов и других коммерческих объектов, но также для жилых домов и квартир, поскольку перепады напряжения в наших сетях, увы, не редкость (даже при вполне исправном «нуле»).

Александр Терещенко

Поделиться с помощью:

Преобразователь с одной фазы 220 В на 3 фазы 380 В

Перейти к содержимому

Инвертор

Сегодня существует много типов машин с 3-фазными двигателями, поэтому спрос на 1-фазные 3-фазные преобразователи относительно высок. Или места, где есть производственное оборудование, но нет трехфазной электросети, это тоже единственное решение для бизнеса. Итак, какова структура и преимущества однофазного преобразователя 220 В в трехфазный инвертор 380 В?

Приглашаем вас ознакомиться со статьей ниже:

1 – Что такое однофазный инвертор?

Однофазный инвертор — это простое устройство, которое использует однофазный источник питания 220 В и преобразует его в трехфазный ток 220 В или 380 В. В настоящее время большинство инверторов имеют 3-фазный вход 220 В, но даже если вы подаете однофазное 220 В, инвертор все равно будет работать.

Во Вьетнаме все инверторы однофазные 220 В, но в некоторых особых странах, таких как Япония. Во Вьетнаме другая электрическая сеть, поэтому они используют однофазный инвертор на 110 В для производства трехфазного напряжения 220 В, которое широко используется для бытового электричества 220 В.

2 – Устройство инвертора 220 В 1 фаза 380 В 3 фазы

На самом деле, однофазный инвертор 220 В в 3 фазы 380 В, который является обычным инвертором 380 В, был улучшен техническим специалистом путем добавления схемы удвоения напряжения. перед источником ввода. Поэтому, когда мы подаем питание 220 В, оно будет удвоено до 1 фазы 380–400 В.

Важнейшим компонентом в структуре схемы удвоения напряжения для преобразования 220В в 380В являются конденсатор и диод. С конденсаторами, в зависимости от размера, они будут монтироваться отдельно или внутри инвертора. При использовании однофазного преобразователя 220В в 3-фазный инвертор 380В с платой удвоения напряжения является оптимальным и более экономичным решением при использовании трансформатора для повышения напряжения.

Существует ограничение при использовании однофазного входа 220 В для трехфазного инвертора 380 В, который имеет меньший срок службы и долговечность, поскольку зависит от схемы удвоения напряжения.

Кроме того, важно также обратить внимание при подаче питания на 380В 1-фазный 3-фазный инвертор, необходимо правильно следовать инструкции во избежание повреждения. Потому что по сравнению с обычными инверторами схема питания однофазного инвертора может немного измениться, чтобы приспособить схему удвоителя напряжения.

3 – Использовать однофазный преобразователь 220 В в трехфазный 380 В в любом случае?

Заводы, которые не могут потреблять 3-фазное электричество 380 В, для использования в машинах, двигатели которых не могут быть подключены к 3-фазному 220 В, должны использоваться. Если двигатель машины можно переподключить к 3-х фазному напряжению 220В, вам не нужно его использовать.

Обратите внимание, что при использовании однофазного преобразователя 220 В в 3-фазный инвертор 380 В затраты на электроэнергию возрастут. Причина в том, что мы используем электричество для преобразования, поэтому, когда мы превышаем лимит энергопотребления, цена будет высокой. Кроме того, также необходимо выбрать соответствующий тип проводника и CB, чтобы обеспечить достаточный ток для инвертора.

4 – Примечания по использованию однофазного инвертора

При использовании однофазного инвертора 220 В в трехфазный 380 В входной ток очень большой. Поэтому, когда вы решите использовать этот тип инвертора, обратите внимание на следующее:

+ Необходимо выбрать проводник с большим поперечным сечением, чтобы иметь возможность нагружать инвертор достаточным током, кроме того, это также помогает чтобы провод не нагревался во время работы, ограничивая возгорание и взрыв.

+ Нужно проверить сколько ампер общее питание. Так как общее КБ обычно колеблется в пределах 60-100ампер, но инвертор работает до 80% от допустимого предела КБ, так что это будет небезопасно.

Для двигателей с большой инерцией, таких как центробежные нагрузки, подъем и опускание, при использовании однофазного инвертора 220В используется трехфазный 380В. Необходимо узнать о разряднике инвертора и сопротивлении разряда, чтобы избежать ошибки перенапряжения при его использовании.

5 – Место поставки надежных и качественных однофазных инверторов

Имея многолетний опыт в поставке и установке инверторов, компания VPIC в настоящее время является эксклюзивным дистрибьютором инверторов Hiconics во Вьетнаме. Чтобы получить лучший совет, вы можете отправить информацию о двигателе, такую ​​​​как напряжение, мощность и какое приложение использовать, по электронной почте: [электронная почта защищена] . Мы посоветуем вам наиболее подходящий тип инвертора: 220В однофазный 220В на 3-х фазный инвертор 380В.

За дополнительной информацией обращайтесь на горячую линию: 0896 422 224

Примечание: для этого контента требуется JavaScript.

Примечание: для этого контента требуется JavaScript.

Однофазный преобразователь 220 В в трехфазный 380 В / инвертор / vfd_Новости компании

Принцип работы повышающего преобразователя


Универсальный инвертор основан на применении технологии преобразования частоты и микроэлектронной технологии. Это устройство управления мощностью, которое управляет двигателем переменного тока, изменяя частоту рабочей мощности двигателя. Принцип заключается в преобразовании переменного тока промышленной частоты с постоянным напряжением и частотой в переменное напряжение с переменным напряжением или частотой. Рабочий процесс заключается в том, чтобы сначала преобразовать источник питания переменного тока промышленной частоты в источник постоянного тока через выпрямитель, а затем преобразовать источник постоянного тока в источник переменного тока, частоту и напряжение которого можно контролировать для питания двигателя.

Бустерный преобразователь преобразует источник питания переменного тока промышленной частоты 220 В в источник постоянного тока через выпрямитель (выпрямление двойного напряжения) на базе обычного преобразователя частоты, а затем преобразует источник постоянного тока в трехфазный источник переменного тока 380 В. источник, частота и напряжение которого могут регулироваться. Поставьте двигатель. Этот метод не повышает через трансформатор, а только повышает через схему повышения выпрямителя, что значительно уменьшает размер и вес инвертора. По сравнению с усилителем напряжения стоимость ниже.

Функция повышающего инвертора


1, функция фазового сдвига от однофазной к трехфазной, функция повышения напряжения с 220 В на 380 В, функция преобразования частоты

2, с большинством функций инвертор общего назначения, такой как функция плавного пуска (уменьшенный пусковой ток, уменьшение воздействия на сеть, может заменить устройство плавного пуска), функция управления скоростью (от 0 до номинальной скорости двигателя, бесступенчатая регулировка), пуск и останов клеммы положительный обратный функция переключения (управление внешним двигателем для запуска, остановки, движения вперед и назад, может заменить контактор переменного тока)

3, с функцией защиты двигателя, защитой от перегрузки по току, перенапряжения, перегрева, короткого замыкания и т. д., что эффективно продлевает срок службы оборудования

Использование повышающего преобразователя


1. Обычная гражданская потребляемая мощность, выход полностью соответствует трехфазному асинхронному двигателю

2, в соответствии с гражданскими однофазными счетами за электроэнергию, хорошая экономия

3. Конструкция с широким диапазоном входного напряжения, адаптация к рабочей среде где обычное напряжение сети низкое в некоторых областях.

4, функция защиты выхода идеальна, существуют различные защиты, такие как перенапряжение, перегрузка, перегрев, короткое замыкание, перегрузка по току и т. д.

5, некоторое оборудование может использоваться с датчиками и ПЛК для достижения автоматического управления и энергосберегающие цели, такие как вентиляторы с контролем температуры, насосы, подача воды с постоянным давлением.

По сравнению с усилителем напряжения от 220 до 380 В


1. Усилитель напряжения имеет встроенную катушку трансформатора, которая громоздка и в несколько раз больше, чем аналогичный повышающий преобразователь мощности. Мобильные и транспортные расходы чрезвычайно высоки;

2. При выборе усилителя напряжения учитывайте пусковой ток двигателя, мощность должна как минимум вдвое превышать общую мощность нагрузки, что еще больше увеличивает стоимость, а повышающий преобразователь учитывает условия перегрузки, а общая нагрузка может выбираться по большому классу мощности;

3. Цена одного и того же усилителя напряжения в два, а то и в три раза больше, чем у повышающего преобразователя;

4. Усилитель напряжения не имеет других дополнительных функций и не может автоматически управляться другими промышленными компьютерами. Дополнительные функции повышающего преобразователя могут соответствовать различным сложным случаям промышленного управления.

Фактическая проблема, которую может решить повышающий преобразователь


1, напряжение источника питания не соответствует проблеме, то есть источник питания 220В, мощность оборудования 380В

2, фаза питания не соответствует проблеме, то есть источник питания однофазный, в оборудовании используется трехфазный

3, частота сети не соответствует проблеме, то есть источник питания 50 Гц/60 Гц, мощность оборудования 0-650 Гц (произвольная настройка)

Примечания по использованию повышающего преобразователя:


1. Входная мощность повышающего преобразователя должна быть достаточной, иначе он не сможет нормально работать.

2. Бустерный инвертор усиливается вспомогательной схемой. Подходит для легкой нагрузки 22 кВт или менее, при выборе уделите особое внимание выбору мощности, особенно при большой нагрузке двигателя.

3. Повышающий преобразователь можно использовать только для индуктивных нагрузок двигателей и нельзя использовать в качестве других источников питания нагрузки.

4. Повышающий преобразователь не подходит для использования в полевых условиях, где требуется быстрый пуск и останов, а также в случае потенциальной нагрузки.

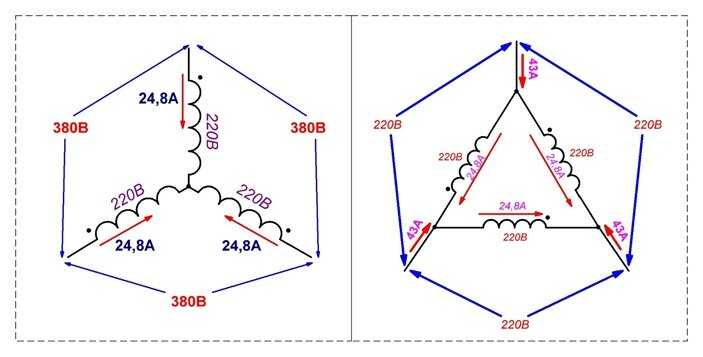

5. Двигатели некоторого оборудования могут работать от трехфазной сети 220 В путем изменения подключения двигателя. (Если состояние соединения двигателя «звезда» представляет собой трехфазный двигатель на 380 В. Можно изменить на треугольное соединение с использованием трехфазного напряжения на 220 В, обратитесь к производителю двигателя за подробностями.) В настоящее время рекомендуется приобрести наш однофазный инвертор 220 вольт в трехфазный 220 вольт для решения проблемы фазового преобразования.

Технические характеристики повышающего преобразователя


● Входные и выходные характеристики

Диапазон входного напряжения: 220 В ± 15 %

Диапазон выходной частоты: 0 ~ 650 Гц

● Характеристики периферийного интерфейса

Программируемый цифровой вход: 4 входа 1 выход

Релейный выход: 1 выход

Аналоговый выход: 1 выход, опционально 4 ~ 20 мА или 0 ~ 10 В

● Технические характеристики

Управление: векторное управление без PG, управление V/F

Перегрузочная способность: 150 % номинальный ток 60с; 180 % номинального тока 10 с

Пусковой момент: без векторного управления PG: 0,5 Гц / 150 % (SVC)

Передаточное отношение: без векторного управления PG: 1: 100

Точность управления скоростью: векторное управление PG: ± 0,5 % от максимальная скорость

Несущая частота: 0,5 кГц ~ 15,0 кГц

● Особенности

Режим настройки частоты: цифровая настройка, аналоговая настройка, настройка последовательной связи, многоскоростная, настройка ПИД.
