Бытовые устройства чувствительны к скачкам напряжения, быстрее подлежат износу, и появляются неисправности. В электрической сети напряжение часто изменяется, снижается, либо возрастает. Это взаимосвязано с отдаленностью источника энергии и некачественной линии питания. Чтобы подключать приборы к устойчивому питанию, в жилых помещениях применяют стабилизаторы напряжения. На его выходе напряжение обладает стабильными свойствами. Стабилизатор можно приобрести в торговой сети, однако такой прибор можно изготовить своими руками. Имеются допуски на изменение напряжения не более 10% от номинального значения (220 В). Это отклонение должно быть соблюдено как в большую сторону, так и в меньшую. Но идеальной электрической сети не бывает, и величина напряжения в сети часто меняется, усугубляя тем самым работу подключенных к ней устройств. Электрические приборы отрицательно реагируют на такие капризы сети и могут быстро выйти из строя, потеряв при этом свои заложенные функции. Чтобы избежать таких последствий, люди применяют самодельные приборы под названием стабилизаторы напряжения. Эффективным стабилизатором стал прибор, выполненный на симисторах. Как сделать стабилизатор напряжения своими руками мы и рассмотрим. Это устройство стабилизации не будет иметь повышенную чувствительность к изменениям напряжения, подающегося по общей линии. Сглаживание напряжения будет производиться в том случае, если на входе напряжение будет находиться в пределах от 130 до 270 вольт. Включенные в сеть устройства будут питаться напряжением, имеющим величину от 205 до 230 вольт. От такого прибора можно будет питать электрические устройства, суммарная мощность которых до 6 кВт. Стабилизатор будет производить переключение нагрузки потребителя за 10 мс. Схема устройства стабилизации. Стабилизатор напряжения по указанной схеме имеет в своем составе следующие части: Рассмотрим, как функционирует стабилизатор напряжения, выполненный своими руками. После подключения питания емкость С1 находится в состоянии разряда, транзистор VТ1 открытый, а VТ2 закрытый. VТ3 транзистор также остается закрытым. Через него поступает ток на все светодиоды и оптитрон на основе симисторов. Так как этот транзистор пребывает в закрытом состоянии, то светодиоды не горят, а каждый симистор закрыт, нагрузка выключена. В этот момент ток поступает через сопротивление R1 и приходит на С1. Дальше конденсатор начинает заряжаться. Диапазон выдержки идет три секунды. За этот период производятся все процессы перехода. После их окончания срабатывает триггер Шмитта на основе транзисторов VТ1 и VТ2. После этого открывается 3-й транзистор и подключается нагрузка. Напряжение, выходящее с 3-й обмотки Т1, выравнивается диодом VD2 и емкостью С2. Далее ток поступает на делитель на сопротивлениях R13-14. Из сопротивления R14, напряжение, величина которого прямо зависит от величины напряжения, включена в каждый неинвертирующий компараторный вход. Число компараторов становится равным 8. Они все выполнены на микросхемах DА2 и DА3. В то же время на инвертируемый вход компараторов подходит постоянный ток, подающийся с помощью делителей R15-23. Дальше вступает в действие контроллер, осуществляющий прием входного сигнала каждого компаратора. Когда напряжение входа становится меньше 130 вольт, то на выходах компараторов появляется логический уровень малого размера. В этот момент транзистор VТ4 находится в открытом виде, первый светодиод мигает. Эта индикация сообщает о наличии низкого напряжения, что означает невозможность выполнения регулируемым стабилизатором своих функций. Все симисторы закрытии и нагрузка отключена. Когда напряжение находится в пределах 130-150 вольт, то сигналы 1 и А имеют свойства высокого значения логического уровня. Такой уровень имеет низкое значение. В таком случае транзистор VТ5 открывается, и начинает сигнализировать второй светодиод. Оптосимистор U1.2 открывается, так же, как и симистор VS2. Через симистор будет протекать нагрузочный ток. Затем нагрузка зайдет в верхний вывод катушки автотрансформатора Т2. Если напряжение входа 150 – 170 В, то сигналы 2, 1 и В имеют повышенное значение логического уровня. Другие сигналы имеют низкий уровень. При таком напряжении входа транзистор VТ6 открывается, 3-й светодиод включается. В этот момент 2-й симистор открывается и ток поступает на второй вывод катушки Т2, являющийся 2-м сверху. Собранный самостоятельно стабилизатор напряжения на 220 вольт будет соединять обмотки 2-го трансформатора, если уровень напряжения входа достигнет соответственно: 190, 210, 230, 250 вольт. Чтобы сделать такой стабилизатор, необходима печатная плата 115 х 90 мм, изготовленная из фольгированного стеклотекстолита. Изображение платы можно отпечатать на принтере. Затем с помощью утюга переносят это изображение на плату. Изготовить трансформаторы Т1 и Т2 можно самостоятельно. Для Т1, мощность которого 3 кВт, необходимо применить магнитопровод с поперечным сечением 1,87 см2, и 3 провода ПЭВ – 2. 1-й провод диаметром 0,064 мм. Им наматывают первую катушку, с количеством витков 8669. Другие 2 провода применяются для образования остальных обмоток. Провода на них должны быть одного диаметра 0,185 мм, с числом витков 522. Чтобы не изготавливать самому такие трансформаторы, можно применить готовые варианты ТПК – 2 – 2 х 12 В, соединенные последовательно. Чтобы изготовить трансформатор Т2 на 6 кВт, применяют магнитопровод тороидальной формы. Обмотку наматывают проводом ПЭВ – 2 с числом витков 455. На трансформаторе необходимо вывести 7 отводов. Первые 3 из них наматываются проводом 3 мм. Остальные 4 отвода наматываются шинами сечением 18 мм2. С таким сечением провода трансформатор не нагреется. Отводы выполняют на таких витках: 203, 232, 266, 305, 348 и 398. Витки считают с нижнего отвода. В этом случае электрический ток сети должен поступать по отводу 266 витка. Остальные элементы и детали стабилизатора для самостоятельной сборки приобретаются в торговой сети. Перечислим их перечень: Оптроны МОС 3041 заменяются на МОС 3061. КР 1158 ЕН 6А стабилизатор можно менять на КП 1158 ЕН 6Б. Компаратор К 1401 СА 1 можно установить в качестве аналога LM 339 N. Вместо диодов можно использовать КЦ 407 А. Микросхему КР 1158 ЕН 6А надо устанавливать на теплоотвод. Для его изготовления применяют алюминиевую пластинку 15 см2. Также на него необходимо установить симисторы. Для симисторов допускается применять общий теплоотвод. Площадь поверхности должна превышать 1600 см2. Стабилизатор необходимо снабдить микросхемой КР 1554 ЛП 5, выступающей в качестве микроконтроллера. Девять светодиодов располагаются так, что попадают в отверстия на панели прибора спереди. Если устройство корпуса не дает установить их таким образом, как на схеме, то их размещают на другой стороне, где расположены печатные дорожки. Светодиоды необходимо устанавливать мигающего типа, но можно монтировать и немигающие диоды, при условии, что они будут светиться ярким красным светом. Для таких целей применяют АЛ 307 КМ или L 1543 SRC — Е. Можно выполнить сборку более простых исполнений приборов, но они будут иметь определенными особенностями. Если перечислять достоинства стабилизаторов, изготовленных самостоятельно, то основным достоинством является низкая стоимость. Производители приборов часто завышают цены, а своя сборка в любом случае обойдется меньшей стоимостью. Другим преимуществом можно определить такой фактор, как возможность простого ремонта своими руками устройства, Ведь кто, если не вы знаете лучше устройство, собранное своими руками. В случае поломки хозяин прибора сразу найдет неисправный элемент и заменит его на новый. Простая замена деталей создается таким фактором, что все детали приобретались в магазине, поэтому их можно будет легко снова купить в любом магазине. Недостатком самостоятельно собранного стабилизатора напряжения необходимо выделить его сложную настройку. Рассмотрим, каким образом можно изготовить самостоятельно стабилизатор на 220 вольт собственными руками, имея под рукой несколько простых деталей. Если в вашей электрической сети напряжение значительно снижено, то такой прибор подойдет вам как нельзя кстати. Чтобы его изготовить, понадобится готовый трансформатор, и несколько простых деталей. Лучше взять такой пример прибора себе на заметку, так как получается неплохое устройство, обладающее достаточной мощностью, например, для микроволновки. Для холодильников и различных других бытовых устройств понижение напряжения сети очень вредно, больше чем повышение. Если поднять величину напряжения сети, применяя автотрансформатор, то во время уменьшения напряжения сети на выходе прибора напряжение будет нормальной величины. А если в сети напряжение станет в норме, то на выходе мы получим повышенное значение напряжения. Например, возьмем трансформатор на 24 В. При напряжении на линии 190 В на выходе устройства получится 210 В, при значении сети 220 В на выходе получится 244 В. Это вполне допустимо и нормально для работы бытовых устройств. Для изготовления нам понадобится основная деталь – это простой трансформатор, но не электронный. Его можно найти готовый, либо изменить данные на уже имеющемся трансформаторе, например, от сломанного телевизора. Трансформатор будем соединять по схеме автотрансформатора. Напряжение на выходе будет получаться примерно на 11% выше напряжения сети. При этом нужно соблюдать осторожность, так как во время значительного перепада напряжения в сети в большую сторону, на выходе устройства получится напряжение, которое значительно превышает допустимую величину. Автотрансформатор будет добавлять к напряжению линии сети всего 11%. Это значит, что мощность автотрансформатора берется также на 11% от мощности потребителя. Например, мощность микроволновки равна 700 Вт, значит трансформатор берем 80 Вт. Но лучше брать мощность с запасом. Регулятор SA1 дает возможность, если нужно, подсоединять нагрузку потребителя без автотрансформатора. Конечно, это не полноценный стабилизатор, но зато для его изготовления не требуется больших вложений и много времени. ostabilizatore.ru Мне удалось найти статью "Типы стабилизаторов напряжения", где рассказывалось о возможности подключения диода к контактам реле в момент переключения. Идея заключается в том, чтобы в переменном напряжении произвести переключение во время положительного полупериода. При этом можно подключить диод параллельно контактам реле на время переключения. Что дает такой способ? Переключение 220В меняется на переключение всего 20В, и так как нет разрыва тока нагрузки, то и практически нет дуги. Кроме того, при малых напряжениях дуга практически не возникает. Нет дуги – контакты не подгорают и не изнашиваются, надежность увеличивается в 10 и более раз. Долговечность контактов будет определяться только механическим износом, а он составляет 10 миллионов переключений. Для реализации и проверки этой идеи был собран релейный стабилизатор переменного тока мощностью 2 кВт, для питания квартиры. Вспомогательные реле подключают диод только на время переключения основного реле во время положительного полупериода. Оказалось, что реле имеют значительные времена задержки и дребезга, но, тем не менее операцию переключения удалось умесить в один полупериод. В основной программе производиться обработка результатов измерений и если необходимо дается команда на переключение реле.Для каждой группы реле написаны отдельные программы включения и выключения с учетом необходимых задержек R2on, R2off, R1on и R1off. 5-й бит порта C задействован в программе для подачи импульса синхронизации на осциллограф, чтобы можно было посмотреть на результаты эксперимента. Стабилизатор работает у меня 3-й месяц и показал себя очень хорошо. До этого у меня работал стабилизатор предыдущей разработки "Стабилизатор напряжения сети на PIC12F675 (релейный) 1,8 кВт". Он работал хорошо, но иногда в момент его переключения срабатывал источник бесперебойного питания компьютера. С новым стабилизатором эта проблема исчезла безвозвратно. Учитывая, что в реле резко уменьшилась эрозия контактов (практически нет искрения), можно было бы в качестве основных использовать менее мощные реле (LIMING JZC - 22F ). Иван Внуковский, Украина, г. Днепропетровск
Иван Внуковский (if33) Украина, г. Днепропетровск Радиолюбитель, стаж более 40 лет. Работал на заводе инженером КБ, инженером по обслуживанию ЭВМ, механиком по ремонту бытовой техники. Сейчас на пенсии. datagor.ru Может ли реально стабилизатор дать экономию электрической энергии? Вопрос на первый взгляд простой. Ответ напрашивается сам — «конечно нет», ведь закон сохранения энергии никто не отменял. Но давайте попробуем разобраться внимательней. Стабилизатор электрического напряжения — отличное решение для защиты техники от перепадов напряжения в электросети. Но кроме этого он может экономить деньги потребителей, так как при пониженном напряжении в сети значительно увеличивается время работы техники, а значит и возрастают затраты на оплату счетов. При помощи стабилизаторов напряжения мы защищаем оборудование от проблем, возникающих в электросети. При этом очень многих пользователей интересует, можно ли добиваться экономии электрической энергии, используя стабилизаторы. Польза стабилизатора В идеальной ситуации стабилизатор не требуется. Однако такое бывает крайне редко. На выходе стабилизатора при этом показатель напряжения составляет 220 В, как и на входе. Отметим, что у стабилизатора есть незначительное местное сопротивление, от которого зависят потери. Качественные устройства имеют КПД 95%. У стандартных моделей, мощность которых составляет 12 киловатт, показатель потерь 600 Вт. В случае трёхфазного оборудования на 36 киловатт потери будут втрое больше. Работа с низким напряжением Если напряжение меньше 220 В, то возникают проблемы с работой:холодильников;осветительных приборов;кондиционеров и т. д. Используя стабилизатор, можно решать данные проблемы. Но будет ли достигаться экономия в этом случае? Разумеется, нет. При подъёме напряжения стабилизатором входящий ток растёт пропорционально увеличению напряжения. В силу вступает закон сохранения энергии. Работа с повышенным напряжением Увеличенное напряжение вызывает проблемы с работой различных устройств. После установки стабилизатора всё оборудование функционирует нормально. Но есть ли экономия при этом? В тот момент, когда происходит снижение напряжения до 220 вольт, входящий ток снижается пропорционально. Показатель мощности на входе и выходе будет одинаковым. Соответственно, повышенное напряжение будет возмещаться уменьшением потребляемого тока. Показания счётчика будут такими же, как в случае напряжения 220 вольт. Поэтому такой вариант позволяет сэкономить средства.Стабилизатор напряжения — прибор, предназначенный для стабилизации напряжения электрической сети. Изучаем вопрос на основе «школьной» физике. Рассмотрим различные ситуации с напряжением в сети. Допустим в сети — ровно 220 Вольт. В этом случае стабилизатор работает как трансформатор с коэффициентом трансформации «единица». Но стабилизатор — прибор не идеальный, он имеет внутреннее сопротивление, а значит имеет небольшие потери энергии на выделяемое тепло.Вывод: в случае нормального входного напряжения использование стабилизатора приводит к потери электроэнергии, дать экономию он не может. Рассмотрим вариант, когда в сети пониженное напряжение, к примеру 190 Вольт. Мы включаем стабилизатор. И о чудо — на выходе 220 Вольт. Получили 190 Вольт, сделали 220 Вольт, все приборы в доме работают хорошо. Холодильник работает хорошо, чайник быстро греет воду. И все работает от 190 Вольт. Возможно мы получили экономию электричества? К сожалению нет. Для питания необходимой нагрузки стабилизатор использует большую силу тока на входе, работает закон сохранения энергии. Сила тока на входе будет больше номинальной мощности питаемых приборов пропорционально падению напряжения внешней сети. Сам стабилизатор будет так же потреблять небольшую часть энергии. Вывод: в случае пониженного напряжения использование стабилизатора приводит к потери электроэнергии, дать экономию он не может.Рассмотрим вариант, когда в сети повышенное напряжение, к примеру 250 Вольт. Мы включаем стабилизатор. На выходе прибора теперь 220 вольт. Все приборы в доме работают хорошо. Холодильник работает хорошо, чайник быстро греет воду. Но теперь все работает от 250 Вольт. Возможно мы получили большой перерасход электричества? К счастью, нет. Для питания необходимой нагрузки стабилизатор использует меньшую силу тока на входе, работает закон сохранения энергии . Сила тока на входе будет меньше номинальной мощности питаемых приборов пропорционально повышению напряжения внешней сети. Однако сам стабилизатор будет так же потреблять небольшую часть энергии. Вывод: в случае повышенного напряжения использование стабилизатора приводит к потери электроэнергии, дать экономию он не может.Мы рассмотрели все возможные случае значения напряжения в сети и пришли к выводу, что с точки зрения школьного курса физики экономии энергии быть не может, а значит экономии нет. То есть стабилизатор напряжения не может экономить электроэнергию. Можно было бы закончить на этом, но постараемся изучить вопрос глубже. Изучаем вопрос на основе «не школьной» физике. Ясно, что стабилизатор не может дать больше электроэнергии, чем получает на входе. Оспаривать действие закона сохранения энергии я не буду.Однако, использование стабилизатора напряжения реально дает экономию электроэнергии. И вот почему. Все дело в эффективности работы самих потребителей. Все электрические приборы проектируются для использования при нормальных значениях параметров тока. И именно при нормальном напряжении они имеют максимальный КПД (коэффициент полезного действия). При пониженном или повышенном напряжении КПД будет снижаться. А значит больше энергии пойдет на освещение, нагревание, охлаждение и другие виды работ. Рассмотрим конкретные примеры. Освещение. Все наблюдали, что при пониженном напряжении лампочки накаливания светя очень тускло. При напряжении в 180 Вольт яркость свечения лампы падает в два раза. Значит для освещения комнаты нужно будет включить еще одну лампу. При этом энергия конечно не пропадает, просто большая часть ее уйдет в выработку тепла.Использование стабилизатора в этом случае дает реальную экономию электроэнергии на освещение. Холодильник. При пониженном напряжении холодильник работает плохо, часто запускает компрессор, долго его не выключает. При очень низком напряжении может часто отключаться, так и не набрав «холода». При пониженном напряжении плохо работает электродвигатель компрессора. Как следствие давление хладагента не достаточно для эффективной теплоотдачи. Напряжение падает на 20 %, а компрессор вынужден работать в два раза дольше. Использование стабилизатора в этом случае дает реальную экономию электроэнергии на охлаждение. Чайник. Более простого устройства не найти. Но и чайник не любит пониженного напряжения. Хотя нет. Чайники в принципе «все ровно». Мы не любим, когда вода в чайнике греется пол часа, или вовсе не нагревается до нужной температуры. Пропадает ли здесь электроэнергия? Конечно нет. Просто при медленном нагреве чайник успевает отдать больше тепла окружающей среде. То есть чайник работает и как тепловой радиатор.Использование стабилизатора в этом случае дает реальную экономию электроэнергии на нагревание. Вибрационный насос. Повышенное напряжение приведет к тому, что с большей силой якорь магнита будет ударяться о корпус насоса. Да звук работы насоса станет громче, но будет ли он качать больше воды. Нет, частота работы будет та же, и объем поршня то же не вырастет. КПД насоса в этом случае упадет. При пониженном напряжении насос будет работать менее эффективно, возможно упадет производительность (вплоть до полной остановки). При пониженном напряжении увеличиться сила тока в обмотках электромагнита насоса, что приведет к его перегреву. Использование стабилизатора в этом случае дает реальную экономию электроэнергии на прокачку воды. Итак. Подведем общий итог рассуждений. Может ли стабилизатор напряжения экономить электричество? Делаем вывод на основе «школьной» и «не школьной» физики.С точки зрения простой физики стабилизатор не может дать экономию потребляемой электроэнергии. И это так.Но с точки зрения необходимости выполнить полезную работу, использование стабилизатора напряжения может дать экономию электроэнергии, необходимой для выполнения единицы работы. Так в этом случае стабилизатор напряжения приводит к сокращению потерь питаемых электрических приборов. Закончить статью хотелось бы эпизодом из мультфильма. «Холодильник, который мы на прокат берем, он наш или государственный? Холодильник — государственный. А холод, который он дает? А холод — наш, мы его ради холода и берем!» Вот и с электроэнергией — так же. Для нас важнее сколько энергии пойдет на производство холода, а не сколько энергии потребит всего холодильник. Если в итоге на выработку единицы холода электроэнергии пошло меньше, значит стабилизатор напряжения может экономить электричество. Источники света особенно чувствительны к перепадам напряжения в сети. Колебания напряжения приводят к миганию осветительных установок — так называемому фликер-эффекту. Мерцание вызывает утомление зрения, психологический дискомфорт, а при длительном воздействии снижает производительность труда и способствует развитию травматизма на производстве и в быту. Помещение с пониженным вольтажом требует увеличения числа осветительных приборов: при напряжении 180 В яркость свечения лампы накаливания падает в два раза. Следовательно, увеличивается общая нагрузка на сеть, что особенно критично для устаревших линий электропередач. Особенно это актуально для собственников загородной недвижимости. Нередко в зонах частной застройки электроснабжение оставляет желать лучшего — не исключены частые перепады напряжения. Такие показатели неприемлемы для сложной электротехники, например для автоматики газового котла, и могут привести к аварийной остановке, поломке или полному выходу из строя оборудования. Лучшим выходом из ситуации станет использование специализированных моделей стабилизаторов напряжения, разработанных для совместной работы с системами газового оборудования. [источники]Источники:https://skat-ups.ru/articles/stabilizator-napryazheniya-economit-elektrichestvohttp://earth-chronicles.ru/news/2016-08-16-95118https://market.yandex.ru/articles/kak-jekonomit-jelektrichestvo-s-pomoshhju-stabilizatora-naprjazhenija?utm_referrer=https%3A%2F%2Fzen.yandex.com masterok.livejournal.com В электрических цепях постоянно возникает необходимость в стабилизации тех или иных параметров. С этой целью применяются специальные схемы управления и слежения за ними. Точность стабилизирующих действий зависит от так называемого эталона, с которым и сравнивается конкретный параметр, например, напряжение. То есть, когда значение параметра будет ниже эталона, схема стабилизатора напряжения включит управление и отдаст команду на его увеличение. В случае необходимости выполняется обратное действие – на уменьшение. Данный принцип работы лежит в основе автоматического управления всеми известными устройствами и системами. Точно так же действуют и стабилизаторы напряжения, несмотря на разнообразие схем и элементов, используемых для их создания. При идеальной работе электрических сетей, значение напряжения должно изменяться не более чем на 10% от номинала в сторону увеличения или уменьшения. Однако на практике перепады напряжения достигают гораздо больших значений, что крайне отрицательно сказывается на электрооборудовании, вплоть до его выхода из строя. Защититься от подобных неприятностей поможет специальное стабилизирующее оборудование. Однако из-за высокой стоимости, его применение в бытовых условиях во многих случаях экономически невыгодно. Наилучшим выходом из положения становится самодельный стабилизатор напряжения 220в, схема которого достаточно простая и недорогая. За основу можно взять промышленную конструкцию, чтобы выяснить, из каких деталей она состоит. В состав каждого стабилизатора входят трансформатор, резисторы, конденсаторы, соединительные и подключающие кабели. Самым простым считается стабилизатор переменного напряжения, схема которого действует по принципу реостата, повышая или понижая сопротивление в соответствии с силой тока. В современных моделях дополнительно присутствует множество других функций, обеспечивающих защиту бытовой техники от скачков напряжения. Среди самодельных конструкций наиболее эффективными считаются симисторные устройства, поэтому в качестве примера будет рассматриваться именно эта модель. Выравнивание тока этим прибором будет возможно при входном напряжении в диапазоне 130-270 вольт. Перед началом сборки необходимо приобрести определенный набор элементов и комплектующих. Он состоит из блока питания, выпрямителя, контроллера, компаратора, усилителей, светодиодов, автотрансформатора, узла задержки включения нагрузки, оптронных ключей, выключателя-предохранителя. Основными рабочими инструментами служат пинцет и паяльник. Для сборки стабилизатора на 220 вольт в первую очередь потребуется печатная плата размером 11,5х9,0 см, которую нужно заранее подготовить. В качестве материала рекомендуется использовать фольгированный стеклотекстолит. Схема размещения деталей распечатывается на принтере и переносится на плату с помощью утюга. Трансформаторы для схемы можно взять уже готовые или собрать самостоятельно. Готовые трансформаторы должны иметь марку ТПК-2-2 12В и соединяться последовательно между собой. Для создания первого трансформатора своими руками потребуется магнитопровод сечением 1,87 см2 и 3 кабеля ПЭВ-2. Первый кабель применяется в одной обмотке. Его диаметр составит 0,064 мм, а количество витков – 8669. Оставшиеся провода используются в других обмотках. Их диаметр будет уже 0,185 мм, а число витков составит 522. Второй трансформатор изготавливается на основе тороидального магнитопровода. Его обмотка выполняется из такого же провода, как и в первом случае, но количество витков будет другим и составит 455. Во втором устройстве делаются отводы в количестве семи. Первые три изготавливаются из провода диаметром 3 мм, а остальные из шин, сечением 18 мм2. За счет этого предотвращается нагрев трансформатора во время работы. Все остальные комплектующие рекомендуется приобретать в готовом виде, в специализированных магазинах. Основой сборки является принципиальная схема стабилизатора напряжения, заводского изготовления. Вначале устанавливается микросхема, выполняющая функцию контроллера для теплоотвода. Для ее изготовления используется алюминиевая пластина площадью свыше 15 см2. На эту же плату производится монтаж симисторов. Теплоотвод, предназначенный для монтажа, должен быть с охлаждающей поверхностью. После этого сюда же устанавливаются светодиоды в соответствии со схемой или со стороны печатных проводников. Собранная таким образом конструкция, не может сравниваться с заводскими моделями ни по надежности, ни по качеству работы. Такие стабилизаторы используются с бытовыми приборами, не требующими точных параметров тока и напряжения. Качественные трансформаторы, применяемые в электрической цепи, эффективно справляются даже с большими помехами. Они надежно защищают бытовую технику и оборудование, установленные в доме. Настроенная система фильтрации позволяет бороться с любыми скачками напряжения. За счет контроля над напряжением происходят изменения величины тока. Предельная частота на входе увеличивается, а на выходе – уменьшается. Таким образом, ток в цепи преобразуется в течение двух этапов. В начале на входе задействуют транзистор с фильтром. Далее происходит включение в работу диодного моста. Для завершения преобразования тока в схеме применяется усилитель, чаще всего устанавливаемый между резисторами. За счет этого в устройстве поддерживается необходимый уровень температуры. Схема выпрямления действует следующим образом. Выпрямление переменного напряжения с вторичной обмотки трансформатора происходит с помощью диодного моста (VD1-VD4). Сглаживание напряжения выполняет конденсатор С1, после чего оно попадает в систему компенсационного стабилизатора. Действие резистора R1 задает стабилизирующий ток на стабилитроне VD5. Резистор R2 является нагрузочным. При участии конденсаторов С2 и С3 происходит фильтрация питающего напряжения. Значение выходного напряжения стабилизатора будет зависеть от элементов VD5 и R1 для выбора которых существует специальная таблица. Транзистор VT1 устанавливается на радиаторе, у которого площадь охлаждающей поверхности должна быть не менее 50 см2. Отечественный транзистор КТ829А может быть заменен зарубежным аналогом BDX53 от компании Моторола. Остальные элементы имеют маркировку: конденсаторы – К50-35, резисторы – МЛТ-0,5. В линейных стабилизаторах используются микросхемы КРЕН, а также LM7805, LM1117 и LM350. Следует отметить, что символика КРЕН не является аббревиатурой. Это сокращение полного названия микросхемы стабилизатора, обозначаемой как КР142ЕН5А. Таким же образом обозначаются и другие микросхемы этого типа. После сокращения такое название выглядит по-другому – КРЕН142. Линейные стабилизаторы или стабилизаторы напряжения постоянного тока схемы получили наибольшее распространение. Их единственным недостатком считается невозможность работы при напряжении, которое будет ниже заявленного выходного напряжения. Например, если на выходе LM7805 нужно получить напряжение в 5 вольт, то входное напряжение должно быть, как минимум 6,5 вольт. При подаче на вход менее 6,5В, наступит так называемая просадка напряжения, и на выходе уже не будет заявленных 5-ти вольт. Кроме того, линейные стабилизаторы очень сильно нагреваются под нагрузкой. Это свойство лежит в основе принципа их работы. То есть, напряжение, выше стабилизируемого, преобразуется в тепло. Например, при подаче на вход микросхемы LM7805 напряжения 12В, то в этом случае 7 из них уйдут для нагрева корпуса, и лишь необходимые 5В поступят потребителю. В процессе трансформации происходит настолько сильный нагрев, что данная микросхема просто сгорит при отсутствии охлаждающего радиатора. Нередко возникают ситуации, когда напряжение, выдаваемое стабилизатором, необходимо отрегулировать. На рисунке представлена простая схема регулируемого стабилизатора напряжения и тока, позволяющая не только стабилизировать, но и регулировать напряжение. Ее можно легко собрать даже при наличии лишь первоначальных познаний в электронике. Например, входное напряжение составляет 50В, а на выходе получается любое значение, в пределах 27 вольт. В качестве основной детали стабилизатора используется полевой транзистор IRLZ24/32/44 и другие аналогичные модели. Данные транзисторы оборудуются тремя выводами – стоком, истоком и затвором. Структура каждого из них состоит из металла-диэлектрика (диоксида кремния) – полупроводника. В корпусе расположена микросхема-стабилизатор TL431, с помощью которой и настраивается выходное электрическое напряжение. Сам транзистор может оставаться на радиаторе и соединяться с платой проводниками. Данная схема может работать с входным напряжением в диапазоне от 6 до 50В. Выходное напряжение получается в пределах от 3 до 27В и может быть отрегулировано с помощью подстрочного резистора. В зависимости от конструкции радиатора, выходной ток достигает 10А. Емкость сглаживающих конденсаторов С1 и С2 составляет 10-22 мкФ, а С3 – 4,7 мкФ. Схема сможет работать и без них, однако качество стабилизации будет снижено. Электролитические конденсаторы на входе и выходе рассчитываются примерно на 50В. Мощность, рассеиваемая таким стабилизатором, не превышает 50 Вт. Симисторные стабилизаторы работают по аналогии с релейными устройствами. Существенным отличием является наличие узла, переключающего обмотки трансформатора. Вместо реле используются мощные симисторы, работающие под управлением контроллеров. Управление обмотками с помощью симисторов – бесконтактное, поэтому при переключениях нет характерных щелчков. Для намотки автотрансформатора используется медный провод. Симисторные стабилизаторы могут работать при пониженном напряжении от 90 вольт и высоком – до 300 вольт. Регулировка напряжения осуществляется с точностью до 2%, отчего лампы совершенно не моргают. Однако во время переключений возникает ЭДС самоиндукции, как и в релейных устройствах. Симисторные ключи обладают повышенной чувствительностью к перегрузкам, в связи с чем они должны иметь запас по мощности. Данный тип стабилизаторов отличается очень сложным температурным режимом. Поэтому установка симисторов осуществляется на радиаторы с принудительным вентиляторным охлаждением. Точно так же работает схема тиристорного стабилизатора напряжения 220В своими руками. Существуют устройства с повышенной точностью, работающие по двухступенчатой системе. На первой ступени выполняется грубая регулировка выходного напряжения, а на второй ступени этот процесс осуществляется значительно точнее. Таким образом, управление двумя ступенями выполняется с помощью одного контроллера, что фактически означает наличие двух стабилизаторов в едином корпусе. Обе ступени имеют обмотки, намотанные в общем трансформаторе. При наличии 12 ключей, эти две ступени позволяют регулировать выходное напряжение в 36 уровнях, чем и обеспечивается его высокая точность. Данные устройства обеспечивают питание преимущественно для низковольтных устройств. Такой стабилизатор тока и напряжения схема отличается простотой конструкции, доступной элементной базой, возможностью плавных регулировок не только выходного напряжения, но и тока, при котором срабатывает защита.Основой схемы является параллельный стабилизатор или регулируемый стабилитрон, а также биполярный транзистор с высокой мощностью. С помощью так называемого измерительного резистора контролируется ток, потребляемый нагрузкой. Иногда на выходе стабилизатора возникает короткое замыкание или ток нагрузки превышает установленное значение. В этом случае на резисторе R2 падает напряжение, а транзистор VT2 открывается. Происходит и одновременное открытие транзистора VT3, шунтирующего источник опорного напряжения. В результате, значение выходного напряжения снижается практически до нулевого уровня, и регулирующий транзистор оказывается защищенным от перегрузок по току. Для того чтобы установить точный порог срабатывания токовой защиты, применяется подстроечный резистор R3, включаемый параллельно с резистором R2. Красный цвет светодиода LED1 указывает на срабатывание защиты, а зеленый LED2 – на выходное напряжение. После правильно выполненной сборки схемы мощных стабилизаторов напряжения сразу же включаются в работу, достаточно всего лишь выставить необходимое значение выходного напряжения. После загрузки устройства реостатом выставляется ток, при котором срабатывает защита. Если защита должна срабатывать при меньшем токе, для этого необходимо увеличить номинал резистора R2. Например, при R2 равном 0,1 Ом, минимальный ток срабатывания защиты будет составлять около 8А. Если же нужно, наоборот, увеличить ток нагрузки, следует параллельно включить два и более транзисторов, в эмиттерах которых имеются выравнивающие резисторы. С помощью релейного стабилизатора обеспечивается надежная защита приборов и других электронных устройств, для которых стандартный уровень напряжения составляет 220В. Данный стабилизатор напряжения 220В, схема которого всем известна. Пользуется широкой популярностью, благодаря простоте своей конструкции. Для того чтобы правильно эксплуатировать это устройство, необходимо изучить его устройство и принцип действия. Каждый релейный стабилизатор состоит из автоматического трансформатора и электронной схемы, управляющей его работой. Кроме того, имеется реле, помещенное в надежный корпус. Данный прибор относится к категории вольтодобавочных, то есть с его помощью лишь добавляется ток в случае низкого напряжения. Добавление необходимого количества вольт осуществляется путем подключения обмотки трансформатора. Обычно для работы используется 4 обмотки. В случае слишком высокого тока в электрической сети, трансформатор автоматически уменьшает напряжение до нужного значения. Конструкция может быть дополнена и другими элементами, например, дисплеем. Таким образом, релейный стабилизатор напряжения имеет очень простой принцип работы. Ток измеряется электронной схемой, затем, после получения результатов, он сравнивается с выходным током. Полученная разница в напряжении регулируется самостоятельно путем подбора необходимой обмотки. Далее, подключается реле и напряжение выходит на необходимый уровень. electric-220.ru Легкий способ подбора стабилизатора напряжения КАСКАД.5 шагов к жизни в комфорте. В этой статье будет рассмотрен ЛЕГКИЙ СПОСОБ выбора стабилизатора напряжения серии КАСКАД для дома. Легкость выбора заключается в том, что стабилизаторы КАСКАД лишены ряда недостатков присущих более дешевым моделям других производителей. Поэтому часть необходимых требований, при выборе стабилизаторов КАСКАД, просто не учитывается, а выбор модели становится очевидным. Дочитайте до конца, и у Вас не останется сомнений какой стабилизатор выбрать. Всего 5 шагов! Начнем. Для подключения бытовой техники частного дома, будет более чем достаточно установка высокоскоростного релейного стабилизатора напряжения серии КАСКАД с точностью коррекции выходного напряжения 2,5 %. Для обеспечения качественным электропитанием бытовой техники этой точности более чем достаточно. В случае применения стабилизаторов с точностью коррекции 5…10%, скачки напряжения, в рабочих режимах стабилизатора, будут достаточно существенными и могут достигать 40В. Стабилизаторы с точностью 5-10% целесообразно подключать к электросетям, в которых напряжение стабильно-заниженное 160-190В и отсутствуют регулярные, кратковременные скачки напряжения. В этих случаях имеет смысл присмотреться к более доступным, узкопрофильным, повышающим стабилизаторам напряжения серии ОПТИМА. Применение стабилизаторов с точностью коррекции напряжения 1% экономически не оправдано, из за высокой стоимости таких устройств, - но, если финансовые возможности позволяют, то здесь можно ознакомится с техническими характеристиками и ценами на высокоточные стабилизаторы серии САТУРН. Вся бытовая техника питается от 1-но фазной сети с напряжением 220В/50Гц. Встречаются дома с 3-х фазным вводом, но опять же, бытовая техника рассчитана на питание от 220В, поэтому, каждый из 3-х вводов независим и имеет напряжение 220В (3 ввода по 220В), что позволяет более равномерно распределять нагрузки на весь дом, и понизить суммарную мощность подключаемых устройств на каждый из трех вводов на 30..50%, по сравнению с однофазным вводом. В обоих случаях применяют однофазные стабилизаторы напряжения. При трехфазном вводе (3 х 220В), целесообразно, с экономической токи зрения, установить однофазные стабилизаторы на одну или две линии с низким качеством напряжения и к ним же подключить устройства требовательные к качественному питающему напряжению. Существенным преимуществом трехфазных вводов (3х220В), является возможность подключения нагрузки к любой из фаз с наилучшим напряжением. Для решения этой задачи устанавливают автоматические коммутаторы фаз. Если необходимо будет запитать оборудование работающего от 3-х фазного напряжения 380В, в этом случае необходимо устанавливать 3 однофазных стабилизатора КАСКАД, по одному на каждую из трех фаз, и обязательно реле контроля фаз. Здесь все просто. Все стабилизаторы КАСКАД работают с номинальной мощностью при любом входном напряжении. Мощность ПОСТОЯННАЯ! Достаточно подсчитать, путем сложения, все нагрузки планируемые подключить к сети дома и которые могут быть включены ОДНОВРЕМЕННО. На каждом бытовом приборе есть шильдик, где прописана мощность устройства, обычно в ватах (Вт), эти мощности и будем суммировать. Приблизительный расчет мощности ОДНОВРЕМЕННО подключаемых нагрузок в семье из 4 человек для негазифицированного дома. Составляем список бытовых приборов, которые планируете использовать одновременно, и суммируем мощности. Фактически электроприборов в доме намного больше, и если сложить все мощности то сумма может получится и в 2 раза больше, не 7080 Вт а 14000 Вт. Нас интересуют только те приборы которые могут быть использованы ОДНОВРЕМЕННО, т.к. все имеющие приборы одновременно не используются, и приобретать более мощную модель стабилизатора экономически не выгодно. Принимаем за отправную точку расчета мощность 7080 Вт. Далее, как рекомендуют многие производители дешевых стабилизаторов, из перечня приборов нужно выбрать те устройства, которые имеют электродвигатель. Это делается потому, что в момент пуска электродвигатель, допустим, кондиционера мощностью 900 Вт, мощность достигнет 4000 Вт. Это увеличение кратковременное, но произойдет обязательно. Во-вторых, при понижении входного напряжения мощность стабилизатора падает и он не вытягивает подключенную нагрузку и отключается от перегрузки, как и в первом случае. Соответственно, стабилизатор надо выбирать с учетом перечисленных нюансов, и при нагрузке мощностью 7000 Вт стабилизатор придется взять на 20000 Вт. В стабилизаторах КАСКАД, все вышеперечисленное, не принимается во внимание, т.к. он и с 9-ти кратными пусковыми перегрузками справляется прекрасно и его мощность постоянная при любом напряжении. Но нам, эти устройства с двигателями, потребуются для подбора коэффициента мощности(cosφ) при обязательном вычислении полной мощности всех нагрузок. Теперь полученную активную мощность в Ватах (Вт) необходимо перевести в полную фактическую мощность, которая измеряется в вольт-амперах (ВА). Для этого необходимо 7080 Вт разделить на коэффициент мощности косинус-фи (cosφ). Берем усредненное значение коэффициента cosφ равное 0,75(сosф бытовых приборов можно принять за 0,8; cosф электродвигателей – за 0,7.).У нагревательных приборов, чайника или мультиварки, коэффициент будет ровняться 1(cosφ=1).Но в жизни может быть так, что кто-то отключит телевизор и захочет просверлить отверстие в стене, а электродрель уже имеет электродвигатель, или отключат мультиварку и подключат беговую дорожку, в которой установлен электродвигатель. По этой причине, проводить полную сортировку бытовых приборов - особого смысла нет. Получается полная мощность: 7080 Вт/0.75 cosφ = 9440 ВА. В идеале, нагрузки, которые не имеют сложной электроники, например чайник, утюг, тостер, фен желательно подключить к отдельной линии без стабилизатора, при условии, что напряжение в этой линии не сильно занижено и тот же чайник не будет закипать 15 минут. У нас получилась полная мощность 9440 ВА. Ближайшая модель стабилизатора рассчитанная на такую нагрузку, будет КАСКАД СН-0-10 мощностью 10000 ВА. Рекомендуется протестировать сеть , хотя бы в течении недели лучше двух, чтобы понять как меняется напряжение, какие бывают пики и просадки. Это нужно для того чтобы правильно выбрать рабочий диапазон напряжений стабилизатора и номинал автоматического выключателя. У любого стабилизатора есть так называемая вилка напряжений «От-До» минимум и максимум входных напряжений. Приблизительную картину происходящего в сети можно определить самостоятельно при помощи мультиметра или вольтметра, делая периодические промеры, но резкие просадки и скачки напряжения отследить будет проблематично. Для качественного анализа сети необходим регистратор напряжения, который в автоматическом режиме соберет всю необходимую информацию. Услугу тестирования сети Вы можете заказать у нас, отправив сообщение через форму «Подбор стабилизатора», после чего наши специалисты свяжутся с вами и предложат варианты решения. Например: После проведения тестирования сети было выявлено, что были кратковременные просадки напряжения до 162 В три раза, и скачки напряжения до 275 В два раза, в течении 2-х недель. Среднее напряжение сети дома в течении 2-х недель было пониженное и держалось на уровне 185 В. Стабилизатор КАСКАД СН-0-10(мощностью 10000 ВА) имеет вилку напряжений по нижнему порогу 167 вольт а по верхнему 278 вольт. В момент просадки напряжения до 162 вольт стабилизатор отключит нагрузку и автоматически подключит когда напряжение подымится до минимального допустимого значения 167 вольт, и это может повторится 3 раза в течении 2 недель. По верхнему порогу напряжение до 278 В – все в норме, стабилизатор проходит. Такой вариант с возможным отключением бытовой техники не всем подойдет. Поэтому обратим внимание на две другие модели стабилизаторов, это КАСКАД СН-0-8 ( мощностью 8000 ВА), и КАСКАД СН-0-12 (мощностью 12000 ВА), у обоих стабилизаторов минимальное входное нижнее напряжение 158 вольт, и в нашем случае, с просадкой до 162 вольт, стабилизаторы справятся, продолжат работать в штатном режиме и отключений нагрузки не последует. Верхние пороги напряжений у них составляют почти 290В , по этому показателю они также проходят как и КАСКАД СН-0-10 . Что нам и нужно. Какой выбрать по мощности, 8000 или 12000 ВА ? Лучше в рост на 12000 ВА. Появится возможность добавить в список навороченный очиститель воздуха или продвинутый пылесос. Будет место для маневра. Тем более разница в цене у моделей 10 и 12 не существенная. Хотите сэкономить – берите модель мощностью 8000 ВА, но уменьшите мощность одновременно включенных устройств, например, вычеркните из списка стиральную машину. КАСКАД СН-0-12 (мощностью 12000 ВА) будет идеальным вариантом. Решать Вам. Самый интересный и не менее важный момент.После диагностики электрической сети был получен результат, что напряжение в сети чаше всего держалось на уровне 185 вольт. Все стабилизаторы «КАСКАД» обеспечивают номинальную мощность на нагрузке при выходном напряжении 220±2,5%, В, в заявленном диапазоне входного напряжения. Поэтому при выборе входного автоматического выключателя или предохранителя необходимо учитывать, что при снижении входного напряжения при номинальной нагрузке пропорционально увеличивается входной ток. В нашем случае, для стабилизатора КАСКАД - СН-О-12, при нагрузке 9440 ВА и при выходном напряжении после стабилизатора на уровне 220В ток нагрузки на выходе стабилизатора составит 43 ампера(Iвых = Рн /Uвых = 9440ВА/220В=43А). Когда напряжения на входе в стабилизатор опустится до 185В, ток нагрузки на входе в стабилизатор будет уже 51 ампер, т.к. мощность у стабилизаторов КАСКАД останется постоянной (Iвх = Рн /Uвх = 9440ВА/186В=51А). Далее смотрим, на сколько ампер стоит вводной автоматический выключатель в общедомовом щите и если он слабый (допустим на 40А) необходимо будет установить более мощный (на 50А или 60А), для исключения срабатывая автомата при напряжении входной сети 185В. Если все соответствует, то и менять нечего. Вот и выбрали стабилизатор напряжения. Все просто! Что еще может стабилизатор КАСКАД ? -Стабильная работу при питании от генераторных установок. -Защита нагрузки от аварий в сети, пропадании фаз, перепадов напряжения с последующим автоматическим подключением при восстановлении сети. -Не искажает форму синусоиды. -Высокая скорость отработки возмущения. -Регулировка напряжения без разрыва фазы. -Защита нагрузки от импульсных помех. -Отключение нагрузки при аварии сети. -Отключение нагрузки при перегрузке стабилизатора. -Отключение при коротком замыкании в нагрузке. -Выдерживает 8-кратные пусковые токи. -Работа с любыми типами нагрузки. -Анализ параметров сети и тест системы перед включением нагрузки. -Система прямого включения «BYPASS». - Цифровая индикация параметров сети и нагрузки. - Индикация вида защитного отключения - Грозозащита. Далее заказываем все необходимое, подключаем сами или нашими силами и наслаждаемся комфортом в доме. Скачки и просадки напряжения становятся проблемой стабилизатора КАСКАД, а он, с этим, отлично справляется. Закажите «Подбор стабилизатора» и наши специалисты в кратчайшие сроки, бесплатно, проконсультируют, рассчитают и подберут требуемый комплект оборудования. centros.ru Ознакомившись с советами в данной статье вы уже на 100% будете знать какой именно стабилизатор вам необходим и почему. Поход в магазин будет заключаться лишь в поиске наличия такого стабилизатора в их ассортименте и его цене. Стабилизаторы локального и общего подключения Первое с чем необходимо определиться, что вы будете подключать от стабилизатора — все электроприборы в доме или какой-то конкретный аппарат (телевизор, холодильник, компьютер). Во втором случае вам потребуется стабилизатор локального типа. Мощность его не превышает 1-2кВт, напряжение 220в. Подключается он через шнур с вилкой в обычную розетку и на своей панели имеет другие розеточные разъемы, для питания того самого защищаемого аппарата. Для его установки и подключения не нужно вызывать электрика и обладать какими-либо техническими знаниями. Другая группа стабилизаторов уже предназначена для электроснабжения всей квартиры или дома. Мощность их начинается от 5квт и выше. Для обычной квартиры еще подойдут экземпляры мощностью в 5-9квт, а вот для дома уже нужно брать начиная от 9квт. Эти стабилизаторы относятся к устройствам клеммного подключения. Устанавливаются они возле электрощитка сразу после счетчика. Подключение (вход и выход) выполняется медным кабелем через специальные клеммы. Если у вас нет необходимых навыков и знаний, то для их установки уже нужно привлекать профессиональных электриков. При выборе всегда обращайте внимание в каких величинах производитель указывает мощность — в вольт-амперах (Ва) или в ваттах (Вт). При переводе Ва в Вт мощность разрешенная для подключения может оказаться меньше в зависимости от коэффициента cos f. Это коэффициент мощности, который учитывается для таких приборов как двигатели, лампы ДРЛ, компрессоры и т.д. В большинстве своем его величина колеблется от 0,7 до 0,8. Виды стабилизаторов напряжения Еще один немаловажный момент выбора — это тип стабилизатора, в зависимости от принципа выравнивания напряжения. Очень подробно какие типы стабилизаторов бывают, все плюсы и недостатки, видео сравнения их работы, можно ознакомиться в статье Виды стабилизаторов напряжения. Самыми распространенными моделями на данный момент являются релейные и тиристорные (или симисторные). Релейные - из-за своей дешевизны, тиристорные - из-за качества выравнивания напряжения и малошумности в работе. Менее распространены сервоприводные, в основном это китайские модели. Срок их службы оставляет желать лучшего - до 5 лет. Ну а инверторные по причине дороговизны редко встречаются в широком ассортименте, хотя и обладают лучшими качествами среди всех остальных моделей. Еще их один минус - они предназначены в основном для малых нагрузок. При выборе симисторных обращайте внимание на количество ступеней регулирования. Чем их больше, тем плавнее происходит выравнивание напряжения. Большинство имеют 12 ступеней - брать меньше не желательно, так как сильно будет заметно мигание лампочек освещения при переключениях. А еще чем меньше ступеней, тем больше погрешность на выходе. У стабилизаторов имеющих 9 ступеней выравнивания, погрешность доходит до 15 Вольт. Подороже модели обладают 16 и 32 ступенями. Обычно их в наличии не найти, только под заказ. Но они лучше подходят для защиты дорогой электронной техники. Вот таблица некоторых популярных марок стабилизаторов часто встречающихся в наших магазинах и их цены: Просмотреть текущие цены на сегодняшний день и подобрать нужную вам модель можно здесь. Далее можете ознакомиться с видеообзором на каждую из марок представленных в таблице: Одно и трехфазные стабилизаторы При подборе стабилизатора напряжения учитывайте сколько фаз заведено в ваше помещение. В 90% квартир - напряжение 220В, и соответственно выбирать нужно однофазный стабилизатор. В частных домах и коттеджах нередко встречается 3-х фазка - 380 Вольт. Здесь стоит сделать выбор в сторону трех однофазных, вместо одного трехфазного. Хотя это по габаритам может занять место в 2 раза больше, зато в дальнейшей эксплуатации окупит себя вдвойне. Преимущества трех однофазных: Однако если у вас преобладает именно трехфазная нагрузка (двигатели, насосы, компрессор), то тогда нужно брать один стабилизатор на 380В. Замеры и расчеты при выборе стабилизатора При подборе стабилизатора никак не получится обойтись без фактических замеров и расчетов напряжения и мощности. Замерьте с помощью мультиметра уровень своего входящего напряжения. Повышено оно или понижено знать не достаточно, необходимо четко представлять в каких пределах оно "гуляет". А вот если оно у вас меньше или больше, тут уже нужно смотреть только в сторону инверторных моделей. Именно они обеспечивают стабилизацию в самых широких диапазонах от 90 до 310В. Остальные с этим справляются плохо. Не дайте себя обмануть продавцу, когда он будет рассказывать про предельный или максимальный диапазон входных напряжений от 110В до 290В! Это напряжение при котором стабилизатор хоть как то, но еще будет работать, а не отключится от действия защит. В первую очередь смотрите на параметр - рабочий диапазон входного напряжения. Именно он показывает то напряжение, при котором аппарат будет стабильно выдавать на выходе 220 Вольт. Определяетесь с мощностью. Для этого в первую очередь смотрите на сколько ампер у вас вводной автомат. По нему можно сориентироваться какую максимальную мощность вы сможете взять из общей сети. Для автомата на 40А P=I*U=40А*220В=8800Вт То есть нагрузку более 9квт вы просто не сможете подключить из-за ограничения вводного автоматического выключателя. Кроме автомата не лишним будет проверить сечение питающего кабеля. Потому что при превышении нагрузки, автомат отключится не сразу, а с выдержкой времени, иногда в несколько десятков секунд. А вот тонкий кабель, начинает греться моментально с момента перегрузки. Проверить какую максимальную мощность можно подключить на вашу проводку можно по следующей таблице: Теперь подсчитываем токоприемники, которые ОДНОВРЕМЕННО могут быть включены в розетки. Все электроприемники которые имеют в своей конструкции двигатели (холодильник, стиральная машинка и т.п.) обладают такой характеристикой как пусковой ток. Он в несколько раз больше номинального значения. Поэтому их паспортную мощность нужно умножать минимум на 3! В итоге получаете некую сумму, например в 4квт. Напряжение на входе у вас - 170 Вольт. Эти входные 170В нужно разделить на желаемые 220 Вольт. Расчет коэффициента: 170В/220В=0,77 Далее умножаете этот коэффициент на мощность стабилизатора который вы присмотрели, чтобы проверить "потянет" ли он вашу нагрузку или нет. Пусть это будет стабилизатор для дома в 9ква. Расчет мощности в кВа: 0,77*9ква=6,93ква Не забывайте что вам все нужно перевести в квт. Берем усредненный коэффициент мощности cosf=0,8 (если у вас нет двигательной нагрузки и реактивной мощности, то cosf=1!). Итоговый расчет мощности в кВт: 6,93ква*0,8=5,54квт То есть при вашем пониженном напряжении 170В стабилизатор будет вытягивать мощность в 5,5квт. А у вас одновременно включено не более 4квт. Делаем вывод что данная модель вам подойдет. Выбирать стабилизатор, что называется "впритык" нельзя. Именно его перегрузка является самой частой причиной выхода из строя. Обязательно должен быть запас в 20-30% минимум! Суммируя вышесказанное, вот на что вам нужно сделать акцент при выборе стабилизатора для дома: domikelectrica.ru В соответствии с действующими стандартами напряжение в сети должно быть 220 В +- 5%. Предельное кратковременное отклонение допускается до 10%. На деле напряжение в глубинках России около полудня 170 В, вечерами снижается почти вдвое. Для того чтобы решить проблему жильцы устанавливают стабилизатор. Речь идёт об устройстве, используемом для поддержания колебаний и подачи желаемого выходного напряжения на нагрузку. Если в семье маленький ребёнок, постирать бельё, приготовить супчик на электрических конфорках становится довольно проблематично. При таком напряжении микроволновка вообще не включается. Чай закипает 20 минут. Из-за постоянных перепадов выходят из строя холодильник, электропечь, телевизор. Людям надоедает постоянно жить в полевых условиях. Но даже стабилизатор для пониженного напряжения не всегда справляется с ситуацией: Без нормализатора в лампочках еле-еле видно нить накала. Словом, получается как в песне: «И снова сумерки настали…» Часто низкое напряжение наблюдается у половины улицы. А кто-то уже и не помнит, когда впервые эта проблема появилась. Просто продолжают аккуратно платить за свет, качество которого оставляет желать лучшего. За помощью обращаются и в районный совет, и Энергосбыт. На звонки, как правило, отвечают односложно: «Разберёмся». О проблемах знают все, но решить их никто не в состоянии. Объясняют: «Перепады в сети происходят из-за изношенности линий, большой нагрузки, которая ежедневно увеличивается». Дело в том, что источник питания может находиться на балансе одного предприятия, а сети – на балансе другого. А к нужному совместному решению подачи напряжения, которое регламентируется ГОСТом, эти организации никак не придут. А ведь согласно ПУЭ каждые 5 лет должен проводиться капитальный ремонт энергоустановок. Да и замена старых кабельных линий в такой ситуации не помешает. Электричество, как правило, замечают тогда когда оно или плохое, или его вообще нет. Разберём первый вариант, когда оно есть, но напряжение не совсем то, которое нужно. Потребителю нужно 220 В. Многим домашним приборам чуть поменьше, примерно 195 В, тогда они включаются. Итак, минимально возможное напряжение электрической сети 195 В, при котором приборы будут работать. Что делать, если низкое напряжение в сети, меньше 195 В? Ответ: покупать повышающий стабилизатор напряжения, который обеспечит стабильную работу техники. Он будет подавать на неё 220 В, даже если в сети — меньше 195 В. Пользователи, которые заботятся о своем электрооборудовании, часто задают такой вопрос: «Как избавиться от сетевых скачков, вызванных проведением сварочных работ по линии. Ответом на данный вопрос станет электронные cтабилизаторы напряжения 220 В для дома. Принципом действия этих аппаратов является сочетание двух принципов регулирования: тиристорного управления с фазоимпульсной модуляцией. Это позволяет объединить в одном стабилизаторе преимущества обоих принципов: В результате потребитель имеет устройство, которое способно не только сгладить скачки напряжения, но также устранить последствия сварочных работ. Современные модели оснащены встроенной энергонезависимой памятью, которая фиксирует аварийные ситуации в работе стабилизатора и позволяет их при необходимости отследить. То есть можно задним числом отследить, какое было напряжение в сети: повышенное или пониженное. Также в приборах имеется система автоматического транзита, которая, например, при перегреве стабилизатора автоматически переходит в транзит и не оставляет потребителей без электроэнергии. Данный режим можно активировать и деактивировать. Довольно частые вопросы покупателей относительно повышающих стабилизаторов: низкое напряжение или как увеличить напряжение в сети? В каждом конкретном случае есть своя загвоздка, поэтому лучше обратиться к специалисту, который правильно оценит ситуацию и даст дельные рекомендации. Что делать с нестабильными дачными сетями? На этот вопрос ответ будет неоднозначный. Если на даче постоянное пониженное напряжение, оптимально использовать электромеханический тип стабилизатора. Также он применим, если имеется большое количество бытовых приборов с высокими пусковыми токами – это холодильники, различные насосы. То есть в момент запуска оборудования требуется такая защита от непомерно возрастающих токов. Цифровые и электронные приборы рекомендуется применять, если имеется: Критериями выбора являются: мощность, количество фаз, тип крепления. Первое что нужно узнать – это энергопотребление прибора в ваттах. После этого подбирается стабилизатор соответственно номиналу. Отдельная линейка нормализаторов используются для котлов, бойлеров, глубинных насосов и остальных мелких бытовых приборов. Устройства для квартирных нужд мощностью 10 кВт обычно изготовляются в настенном варианте, не требующем много места. Перед тем как покупать устройство, нужно обязательно проконсультироваться со знающим электриком, который поможет рассчитать потребление электроприёмников дома. Потому что бывают случаи, люди покупают прибор, и через какое-то время он выходит из строя. То есть это не проблема стабилизатора, это проблема неправильного подбора по мощности. Такой стабилизатор долго просто не сможет работать. Кроме этого, всегда нужен запас по мощности 20-30%, потому что хозяева постоянно что-то покупают, и рабочей мощности может не хватить. Тепло на душе и дома – это для нас норма! А ещё когда у всех родных и близких всё хорошо, а в сети всегда 220 В. Причём здесь это? При всём, ведь столько нервов уходит, если вдруг гаснет свет. Дела не сделаны, отдых идёт насмарку, дома скандал. Избежать такого поможет стабилизатор, и теперь мы с вами даже знаем какой. ostabilizatore.ruРелейный стабилизатор напряжения 220V без разрыва цепи. Как стабилизировать напряжение 220 без стабилизатора
Стабилизатор напряжения 220в для дома своими руками схема
Характеристика стабилизатора
Устройство стабилизатора
Принцип действия
Стабилизатор напряжения и его особенности
Изготовление трансформаторов
Детали и материалы
Достоинства и недостатки, отличия от заводских моделей
Простейший стабилизатор напряжения своими руками
Релейный стабилизатор напряжения 220V без разрыва цепи
В статье рассматривается возможность безразрывного переключения цепей переменного тока с помощью электромеханических реле. Показана возможность уменьшения эрозии контактов реле и, как следствие повышение долговечности и уменьшение помех от работы на примере стабилизатора напряжения сети для квартиры. Идея
Встретил в интернете рекламу на сайте ООО "Прибор", г. Челябинск:Стабилизаторы напряжения марки Селен, выпускаемые нашим предприятием, основаны на принципе ступенчатого регулирования напряжения путем безразрывного переключения обмоток автотрансформатора (патент на изобретение № 2356082). В качестве ключей используются мощные быстродействующие реле.Приведены картинки переключений (слева "Селен", справа - с обычными характеристиками)
Меня эта информация заинтересовала, я вспомнил, что в кинопередвижке "Украина" тоже было безразрывное переключение напряжения – там, на время переключения между смежными контактами переключателя подключался проволочный резистор. Я стал искать в интернете, что-либо полезное по этому поводу. Ознакомиться с изобретением №2356082 я не смог. Принципиальная схема
Состоит из автотрансформатора переключаемого как по входу, так и по выходу при помощи реле.В схеме применено прямое измерение переменного напряжения микроконтроллером. Выходное напряжение через делитель R13, R14, R15, R16 поступает на вход микроконтроллера через конденсатор C10. Питание реле и микросхемы осуществляется через диод D3 и микросхему U1. Кнопка SB1 совместно с резистором R1 служат для калибровки стабилизатора. Транзисторы Q1-Q4 – усилители для реле. Реле Р1 и Р2 – основные, а реле Р1а и Р2а совместно с диодами D1 и D5 и замыкают цепь во время переключения основных реле. Для уменьшения времени отключения реле в усилителях реле, применены транзисторы BF422 и обмотки реле шунтированы диодами 1N4007 и диодами Зенера на 150 Вольт, включенными встречно.Для уменьшения импульсных помех, попадающих из сети, на входе и выходе стабилизатора стоят конденсаторы C1 и C11.Трехцветный светодиод индицирует уровни напряжения на входе стабилизатора: красный – низкое, зеленый – норма, синий – высокое.Программа
Программа написана на языке СИ (mikroC PRO for PIC), разбита на блоки и снабжена комментариями. В программе применено прямое измерение переменного напряжения микроконтроллером, что позволило упростить схему. Микропроцессор применен PIC16F676. Блок программы zero ожидает появление спадающего перехода через ноль По этому перепаду происходит либо измерение величины переменного напряжения, либо начинается переключение реле.Блок программы izm_U измеряет амплитуды отрицательного и положительного полупериодов Технические характеристики
При изменении входного напряжения в пределах 195-245 Вольт выходное напряжение поддерживается с точностью 7%. При изменении входного напряжения в пределах 185-255 Вольт выходное напряжение поддерживается с точностью 10%Выходной ток в длительном режиме 9 А.Детали и конструкция

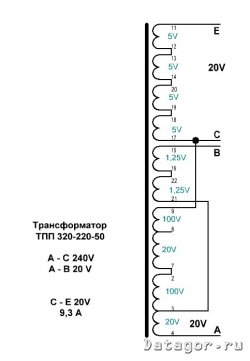

При сборке использован трансформатор ТПП 320-220-50 200 Вт. Обмотки его соединены на 240 Вольт, что позволило уменьшить ток холостого хода. Основные реле TIANBO HJQ-15F-1, а вспомогательные LIMING JZC - 22F. Все детали установлены на печатной плате, закрепленной на трансформаторе. Диоды D1 и D5 должны выдерживать ток 30-50А в течение времени переключения (5-10 мсек).Прибор повешен на стене и закрыт кожухом из жести
Настройка
Налаживание устройства заключается в проверке безобрывного переключения и установке номинального напряжения 220 Вольт с помощью построечного резистора R15 и кнопки SB1.Необходимо подать на вход напряжение от ЛАТР'а через лампу накаливания мощностью 100 – 150 Вт, установить напряжение 220 Вольт и удерживая кнопку добиться зеленого свечения, вращая построечный резистор. После этого кнопку отпустить, вольтметр подключить к выходу устройства и вращая ЛАТР проверить пороги переключения: нижний 207 Вольт и верхний 232 вольта. При этом лампа накаливания при переключениях не должна вспыхивать или светиться, что свидетельствует о правильной работе. Также работу безобрывного переключения можно увидеть на осциллографе, для этого надо подключить внешний запуск к порту RC5 и наблюдать выходное напряжение стабилизатора в, изменяя входное напряжение. В моменты переключений синусоида на выходе не должна разрываться.При напряжении на выходе меньше 187V горит красный диод, а зеленый мигает.При напряжении на выходе больше 242V горит синий диод, а зеленый мигает.Замеченные недостатки
Довольно сложно было подобрать в программе время задержки реле. Для такого включения желательно применять более быстродействующие реле. Выводы
a) Безобрывное переключение цепей переменного тока с помощью реле – вполне реальная и разрешимая задача. b) Можно в качестве вспомогательного реле применить тиристор или симистор, тогда на реле не будет падения напряжения, а симистор за 10 мсек не успеет нагреться. c) В таком режиме искрение контактов резко уменьшается, а долговечность возрастает, и уменьшаются помехи от переключений реле Использованы источники
1. Статья “Типы стабилизаторов напряжения” на сайте “Энергосбережение в Украине” 2. Официальный web-сайт предприятия ООО "Прибор", г. Челябинск3. Даташиты на деталиФайлы
Схема, чертеж печатной платы и программа с прошивкой
Как экономить электричество с помощью стабилизатора напряжения
Схема стабилизатора напряжения: 12в - 220в своими руками
Содержание: Схема стабилизатора напряжения 220в своими руками
Схемы стабилизаторов напряжения на транзисторах
Схема линейного стабилизатора напряжения 12в
Регулируемый стабилизатор напряжения схема
Схема симисторного стабилизатора напряжения 220в
Стабилизатор напряжения с защитой по току схема
Схема релейного стабилизатора напряжения 220
Стабилизатор напряжения и тока на LM2576
Легкий способ подбора стабилизатора напряжения для дома. Пошаговая инструкция.
Шаг 1: Выбираем класс точности стабилизатора. Шаг 2: Определяемся с типом стабилизатора. 1 или 3 фазы. Шаг 3: Выбираем мощность устанавливаемого стабилизатора.
И повторимся, что во всех диапазонах входного напряжения стабилизатор КАСКАД выдает заявленную мощность. Нет никаких 30-40-70% мощности, при таком или таком напряжении, как достаточно часто можно встретить в паспортах некоторых производителей стабилизаторов. Или рекомендации приобрести «помощнее», с учетом запаса мощности при высоких пусковых токах или слабых сетях. Мощность ПОСТОЯННАЯ! во всем диапазоне заявленных входных напряжений. Если КАСКАД СН-0-10 - то максимальная мощность 10 кВА, будет всегда, при любом входном напряжении и нагрузке. Это относится ко всем стабилизаторам КАСКАД. Шаг 4: Анализ сети. Шаг 5: Выбор автоматического выключателя.
В КАТАЛОГ Как выбрать стабилизатор напряжения для дома
Выбор стабилизаторов напряжения у многих рядовых пользователей вызывает массу вопросов, которые они в основном решают уже непосредственно при покупке в магазине у самого продавца-консультанта. При этом у менеджера всегда есть свой интерес в реализации именно того товара, который выгоден в первую очередь ему, а не вам.

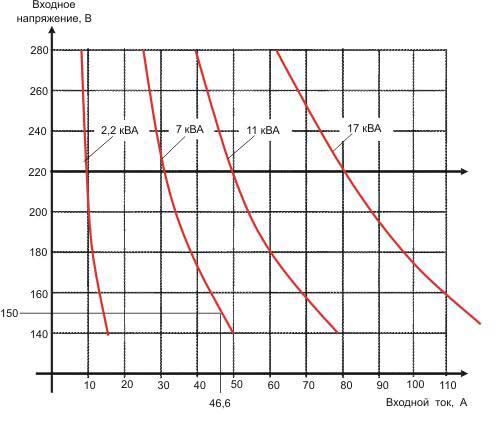

Поэтому не всегда нагрузку в районе 5квт, можно смело подключать к стабилизатору с биркой в 5ква. Только из-за cos f она уже изменяется на 20-30%
Напряжение
Большинство стабилизаторов хорошо справляются с уровнем регулировки от 160 до 255 Вольт.
Расчет мощности
Статьи по теме
Стабилизатор напряжения понижающий. Низкое напряжение
Качество сети и низкое напряжение
Почему в сети напряжение ниже нормы?
Стабилизатор от пониженного напряжения
Частые вопросы покупателей
Как выбрать стабилизатор напряжения
Заключение
